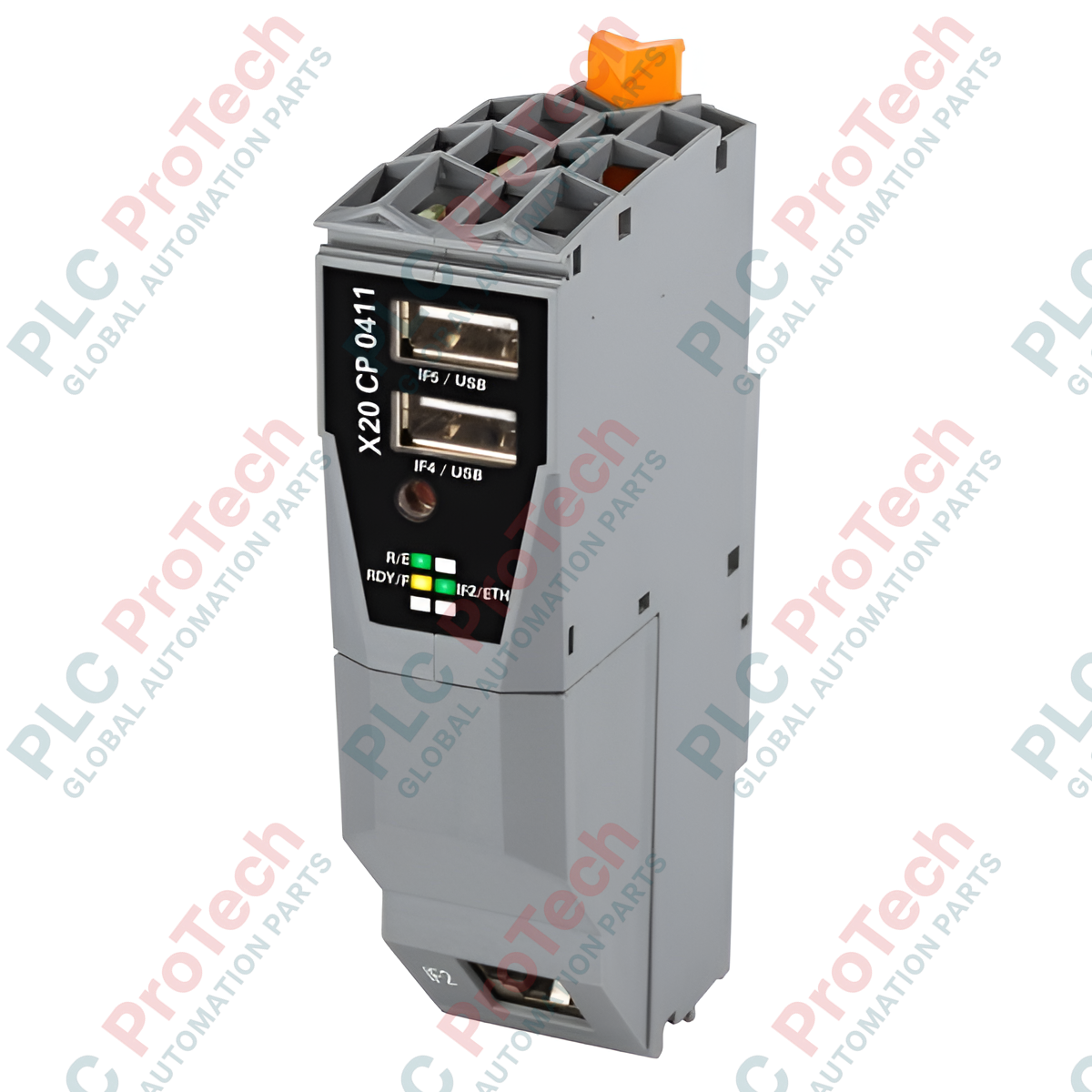

โมดูลคอนโทรลเลอร์ PLC B&R X20 Compact-S รุ่น X20CP0410

ภาพรวมผลิตภัณฑ์

X20CP0410 (X20CP0410) เป็นคอนโทรลเลอร์ประสิทธิภาพสูงระดับเริ่มต้นในซีรีส์ B&R X20 Compact-S ขับเคลื่อนด้วยโปรเซสเซอร์ ARM Cortex-A9 และโปรเซสเซอร์ I/O ในตัว PLC นี้ได้รับการออกแบบมาเพื่อจัดการงานระบบอัตโนมัติแบบกระจายศูนย์ได้อย่างแม่นยำ โดยมีอินเทอร์เฟซที่จำเป็น ได้แก่ Ethernet พอร์ต USB คู่ และมาสเตอร์ X2X Link ความเร็วสูง X20CP0410 ได้รับการออกแบบให้ทำงานโดยไม่ต้องบำรุงรักษา เป็นแบบ ไม่มีพัดลม ไม่ใช้แบตเตอรี่ และใช้พลังงานต่ำเพียง 2.2 W การออกแบบที่แข็งแกร่งรองรับอุณหภูมิต่ำสุดถึง -25 deg C จึงเป็นตัวเลือกที่เชื่อถือได้สำหรับตู้ควบคุมขนาดกะทัดรัดในงานพลังงานหมุนเวียน ระบบควบคุม HVAC และการสร้างเครื่องจักรแบบโมดูลาร์

ประสิทธิภาพการประมวลผลและการจัดการหน่วยความจำ

X20CP0410 ใช้สถาปัตยกรรมโปรเซสเซอร์คู่ เพื่อให้การสื่อสารและการประมวลผลลอจิกไม่รบกวนการอัปเดต I/O ที่ต้องทำตามเวลาวิกฤต

• ลอจิก ARM Cortex-A9: โปรเซสเซอร์หลักความถี่ 166 MHz (เข้ากันได้) ใช้จัดการโปรแกรมประยุกต์ โดยมีเวลารอบคำสั่งทั่วไปที่ 0.0446 µs

• โปรเซสเซอร์ I/O เบื้องหลัง: โปรเซสเซอร์รองในตัวจะจัดการจุดข้อมูล I/O แยกต่างหาก ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่สม่ำเสมอ แม้ภาระการสื่อสารจะเพิ่มขึ้น

• การคงรักษาข้อมูลแบบไม่สูญหาย: มี FRAM ขนาด 8 kB สำหรับตัวแปรแบบคงค่า ช่วยรักษาความปลอดภัยของข้อมูลได้นานกว่า 10 ปีโดยไม่จำเป็นต้องใช้แบตเตอรี่สำรอง

• การแยกทางไฟฟ้า: อินเทอร์เฟซ Ethernet (IF2) แยกทางไฟฟ้าจากอินเทอร์เฟซอื่นและลอจิกภายใน PLC ช่วยป้องกันคอนโทรลเลอร์จากแรงดันกระชากที่มากับเครือข่าย

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

X20CP0410 จัดการข้อมูลนาฬิกาเรียลไทม์ (RTC) โดยไม่ใช้แบตเตอรี่ได้อย่างไร

โมดูลนี้มีระบบสำรองในตัวที่ช่วยคงเวลาไว้ได้อย่างน้อย 300 ชั่วโมง (โดยทั่วไป 1000 ชั่วโมงที่อุณหภูมิ 25 deg C) ทำให้ PLC สามารถคงการประทับเวลาที่ถูกต้องระหว่างการหยุดทำงานช่วงสุดสัปดาห์หรือการตัดไฟเพื่อบำรุงรักษาตามปกติ

เวลารอบคำสั่ง 0.0446 µs มีความสำคัญอย่างไร

ค่านี้แสดงถึงความเร็วที่โปรเซสเซอร์ ARM ใช้ดำเนินการลอจิกไบนารี ด้วยความเร็ว 0.0446 µs X20CP0410 จึงสามารถประมวลผลลำดับที่ซับซ้อนและลอจิกบูลีนได้อย่างรวดเร็ว ทำให้มีรอบคลาสงานสั้นที่สุดที่ 4 ms ซึ่งเหมาะสำหรับงานระบบอัตโนมัติความเร็วปานกลาง

ทิศทางการติดตั้งส่งผลต่อประสิทธิภาพการระบายความร้อนหรือไม่

มีผล ในการติดตั้งแบบ แนวนอน PLC สามารถทำงานในสภาพแวดล้อมที่มีอุณหภูมิสูงถึง 60 deg C หากติดตั้งแบบ แนวตั้ง อุณหภูมิขณะทำงานสูงสุดจะลดลงเหลือ 50 deg C เนื่องจากหลักการพาความร้อนตามธรรมชาติผ่านส่วนประกอบภายใน

คู่มือวิศวกรรมภาคสนามและการติดตั้ง

• การป้องกันเครือข่าย: เนื่องจากพอร์ต Ethernet มีการแยกทางไฟฟ้า จึงสามารถเชื่อมต่อ X20CP0410 เข้ากับเครือข่ายทั่วทั้งโรงงานได้โดยตรงอย่างปลอดภัย อย่างไรก็ตาม สำหรับพอร์ต X2X Link และ USB ควรตรวจสอบให้แน่ใจว่าสายสัญญาณอยู่ห่างจากสายมอเตอร์แรงดันสูง เพื่อป้องกันสัญญาณรบกวน EMI เนื่องจากพอร์ตเหล่านี้ใช้ศักย์ร่วมกัน

• การจัดการอุปกรณ์ต่อพ่วง USB: พอร์ต USB ทั้งสองพอร์ตมีไว้สำหรับการเขียนโปรแกรม แฟลชไดรฟ์วินิจฉัย หรือการขยายอุปกรณ์ต่อพ่วง ตรวจสอบให้แน่ใจว่าอุปกรณ์ USB ที่เชื่อมต่อใช้พลังงานรวมไม่เกินขีดจำกัด เพื่อรักษาเสถียรภาพทางความร้อนของคอนโทรลเลอร์

• เฟิร์มแวร์และการวินิจฉัย: ใช้ รีจิสเตอร์ซอฟต์แวร์ ภายในเพื่อตรวจสอบอุณหภูมิ CPU แบบเรียลไทม์ การผสานสัญญาณเตือนใน HMI โดยอ้างอิงรีจิสเตอร์นี้สามารถป้องกันการเสื่อมสภาพของฮาร์ดแวร์ในสภาพแวดล้อมที่ไม่มีการควบคุมอุณหภูมิได้

ข้อได้เปรียบทางวิศวกรรม

X20CP0410 คือจุดสูงสุดของระบบควบคุมที่คุ้มค่าและทนทาน รหัส ID 0xE94F ช่วยให้ค้นหาอุปกรณ์โดยอัตโนมัติภายใน B&R Automation Studio ได้อย่างราบรื่น ทำให้กระบวนการเริ่มใช้งานสำหรับผู้สร้างเครื่องจักรแบบอนุกรมง่ายขึ้น การไม่มีชิ้นส่วนเคลื่อนไหว (ไม่มีพัดลม) และส่วนประกอบที่สึกหรอง่าย (ไม่มีแบตเตอรี่) ส่งผลให้มีค่า MTBF (ระยะเวลาเฉลี่ยระหว่างความขัดข้อง) สูงเป็นพิเศษ นอกจากนี้ FRAM ขนาด 8 kB ยังเป็นโซลูชันสมัยใหม่ที่เป็นมิตรต่อสิ่งแวดล้อมสำหรับจัดเก็บสถานะเครื่องจักรและข้อมูลสูตรการผลิต โดยไม่ก่อให้เกิดผลกระทบต่อสิ่งแวดล้อมหรือความต้องการบำรุงรักษาเช่นเดียวกับแบตเตอรี่ลิเธียมแบบดั้งเดิม
