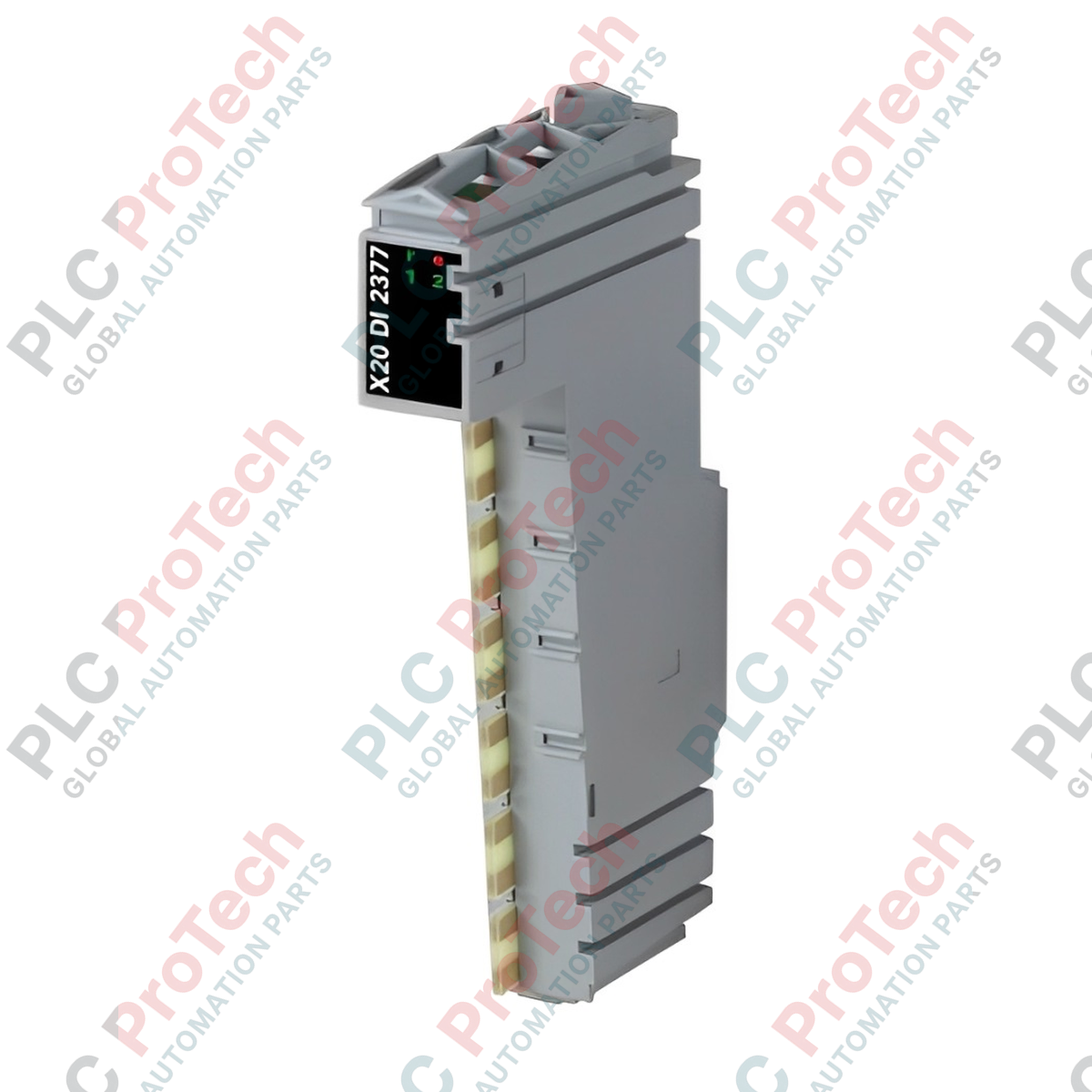

B&R X20DI2377 โมดูลอินพุตดิจิทัล 2 ช่องของระบบ X20

คำอธิบายทางเทคนิคและการใช้งาน

 X20DI2377 (X20DI2377) คือโมดูลอินพุตดิจิทัล 2 ช่องความแม่นยำสูงที่ออกแบบมาสำหรับโครงสร้างพื้นฐานระบบ B&R X20 แบบโมดูลาร์ พัฒนาให้รองรับการประมวลผลสัญญาณที่ต้องการประสิทธิภาพสูงในโรงงานกระบวนการผลิต ระบบประกอบอัตโนมัติความเร็วสูง และระบบลำเลียงวัสดุ โมดูลนี้รองรับการตรวจติดตามสัญญาณแบบดิสครีตจากเซนเซอร์อุตสาหกรรม 24 VDC โดยมีการกำหนดวงจรอินพุตแบบซิงก์ที่ออกแบบมาสำหรับการเชื่อมต่อ 3 สาย จึงไม่จำเป็นต้องใช้เทอร์มินัลกระจายสัญญาณภายนอก พร้อมตัวนับเหตุการณ์เฉพาะทาง 50 kHz จำนวน 2 ชุด และฟิลเตอร์อินพุตที่กำหนดค่าได้อย่างสมบูรณ์ ฮาร์ดแวร์นี้ช่วยบัฟเฟอร์อินพุตพัลส์ความถี่สูงจากเครื่องวัดอัตราการไหลหรือเซนเซอร์ตรวจจับระยะใกล้ได้อย่างมีประสิทธิภาพ การติดตั้งโมดูลที่แข็งแกร่งนี้เข้ากับแร็ก I/O ช่วยให้ลงทะเบียนสัญญาณได้ในระดับไมโครวินาที ป้องกันกระบวนการอัตโนมัติที่สำคัญจากจังหวะรบกวนทางไฟฟ้า และช่วยป้องกันการหยุดทำงานของระบบที่มีค่าใช้จ่ายสูง

สถาปัตยกรรมฮาร์ดแวร์และตรรกะการทำงาน

โมดูล I/O นี้ทำงานตามคุณลักษณะอินพุตประเภท 1 ตามมาตรฐาน EN 61131-2 จึงตรวจจับสถานะตรรกะได้อย่างสม่ำเสมอแม้แรงดันจะผันผวนในช่วง -15% ถึง +20% ของค่าอ้างอิง 24 VDC โมดูลมีระบบป้องกันการลัดวงจรในตัว ซึ่งรองรับแรงดันตกสูงสุด 2 VDC ที่กระแส 500 mA และจำกัดกระแสรวมทั้งหมดอย่างเคร่งครัดที่ 0.5 A สำหรับการวิเคราะห์ปัญหาภาคสนามที่รวดเร็ว วงจรอินพุตใช้กระแสโดยทั่วไป 10.5 mA ที่ 24 VDC ต่อช่อง ช่วยรักษาระดับความร้อนให้ต่ำ ขณะเดียวกันยังคงระดับแรงดันสำหรับการสวิตช์ที่แน่นอน การจ่ายไฟจัดการอย่างปลอดภัยผ่านบัสโมดูล โดยจำกัดการใช้พลังงานสูงสุดไว้ที่ 12 W เพื่อรักษาความสมบูรณ์ของโมดูลข้างเคียงในชุดโหนดภายในเครื่อง

ข้อมูลจำเพาะด้านประสิทธิภาพการทำงาน

คำถามที่พบบ่อยด้านวิศวกรรม

ฉันจะกำหนดค่าตัวนับเหตุการณ์ 50 kHz บน X20DI2377 ได้อย่างไร

ฟังก์ชันตัวนับความเร็วสูงจะถูกแมปผ่าน Automation Studio ในโครงสร้างการกำหนดค่าฮาร์ดแวร์ คุณสามารถกำหนดให้ตัวนับติดตามขอบขาขึ้น ขอบขาลง หรือการเปลี่ยนสถานะทั้งสองขอบ เพื่อจัดทำดัชนีพัลส์ความเร็วสูงได้อย่างแม่นยำที่ความถี่สูงสุด 50 kHz

โมดูลนี้จ่ายไฟโดยตรงให้เซนเซอร์ 3 สายที่เชื่อมต่ออยู่หรือไม่

ใช่ การออกแบบโมดูลรองรับการเชื่อมต่อแบบ 3 สายโดยตรง โดยส่งต่อแรงดันไฟเลี้ยงภายในโมดูล (หักแรงดันตกภายในจากอุปกรณ์ป้องกันแล้ว) ไปยังขั้วต่อภาคสนามโดยตรง เพื่อจ่ายไฟให้สวิตช์ตรวจจับระยะใกล้หรือเซนเซอร์โฟโตอิเล็กทริกภายนอก

จะเกิดอะไรขึ้นหากเกิดการลัดวงจรบนสายจ่ายไฟของเซนเซอร์

ระบบป้องกันการลัดวงจรในตัวจะทำงานทันทีเมื่อกระแสเพิ่มสูงขึ้น โดยจำกัดกระแสรวมไว้ที่ระดับปลอดภัย 0.5 A โมดูลจะจำกัดความเสียหายที่อาจเกิดกับบัสภายใน และรายงานรหัสข้อผิดพลาด I/O ไปยังคอนโทรลเลอร์จนกว่าจะแก้ไขการลัดวงจรในภาคสนาม

แนวทางการทดสอบเดินระบบภาคสนามและระเบียบความปลอดภัย

• การปรับเทียบฟิลเตอร์อินพุตที่กำหนดค่าได้: เพื่อลดผลกระทบจากการเด้งของหน้าสัมผัสเชิงกลจากรีเลย์หรือสวิตช์ขนาดใหญ่ ให้ปรับค่าคงที่เวลาของฟิลเตอร์อินพุตซอฟต์แวร์ภายในสภาพแวดล้อม PLC สำหรับการใช้งานนับความถี่สูง 50 kHz ให้ตั้งค่าฟิลเตอร์ไว้ที่ค่าต่ำสุด สำหรับสวิตช์ตรวจจับระยะใกล้ทั่วไป ให้เพิ่มเวลาฟิลเตอร์เพื่อบล็อกสัญญาณรบกวนเหนี่ยวนำความถี่สูง

• การจัดแนวการเดินสายขั้วต่อแบบ 3 สาย: เชื่อมต่อแหล่งจ่ายไฟบวกของเซนเซอร์ สายร่วมของเซนเซอร์ และสายส่งสัญญาณแอ็กทีฟกลับโดยตรงเข้ากับจุดที่กำหนดบนบล็อกขั้วต่อ X20 ตรวจสอบให้แน่ใจว่าสายทุกเส้นเสียบอยู่ภายในขั้วต่อแบบสปริงแคลมป์อย่างแน่นหนา เพื่อป้องกันการจ่ายไฟขาดเป็นช่วง ๆ ซึ่งอาจทำให้ระบบป้องกันการลัดวงจรทำงาน

• ข้อกำหนดด้านตู้หุ้มสำหรับสภาพแวดล้อม: X20DI2377 ต้องใช้งานในสภาพแวดล้อมที่สะอาดและแห้ง โดยควบคุมความชื้นสัมพัทธ์อย่างเคร่งครัดให้อยู่ระหว่าง 5 ถึง 95% (ไม่มีการควบแน่น) ติดตั้งชุดแร็ก X20 ทั้งหมดภายในตู้หุ้มอุตสาหกรรมระดับ IP54 เพื่อลดความเสี่ยงจากฝุ่นที่นำไฟฟ้าและละอองน้ำมันระเหยที่พบได้ทั่วไปในพื้นที่การผลิต
