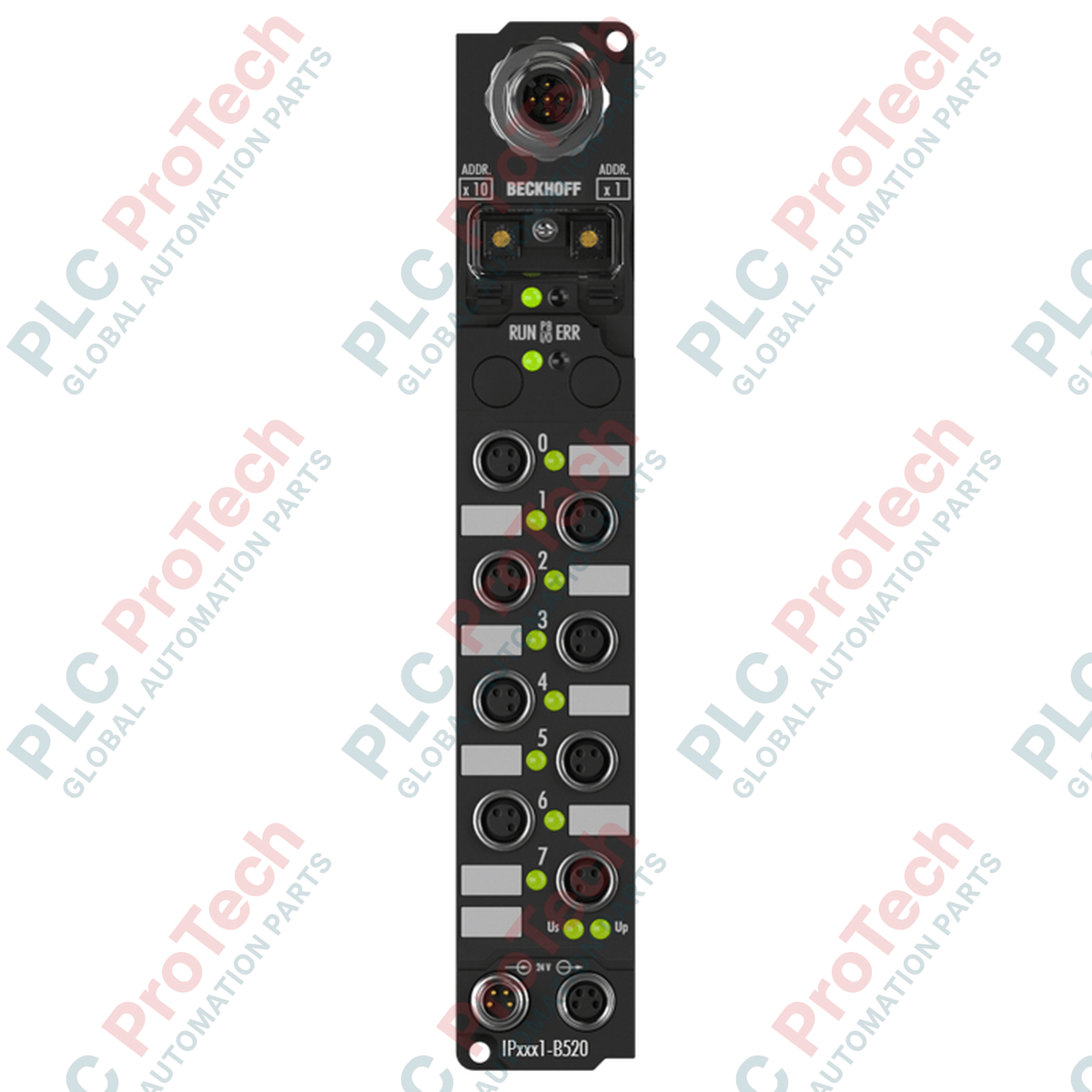

ออกแบบมาสำหรับติดตั้งโดยตรงบนเครื่องจักรโดยไม่ต้องใช้ตู้ป้องกัน Beckhoff IP2301-B520 Fieldbus Box รองรับการจัดการ I/O ดิจิทัลแบบกระจายศูนย์ประสิทธิภาพสูงบนเครือข่าย DeviceNet มาตรฐาน ด้วยการรวมอินพุตดิจิทัล 24 V DC จำนวน 4 ช่องพร้อมตัวกรอง 3 มิลลิวินาที และเอาต์พุตดิจิทัล 0.5 A จำนวน 4 ช่องไว้ในตัวเรือนขนาดกะทัดรัดระดับ IP67 โมดูลนี้ช่วยให้วิศวกรติดตั้งจุดเชื่อมต่อภาคสนามใกล้กับเซนเซอร์และแอคชูเอเตอร์ของระบบอัตโนมัติมากขึ้น กลยุทธ์การติดตั้งในบริเวณใกล้เคียงนี้ช่วยลดระยะทางการเดินสาย ลดความซับซ้อนของสายเคเบิล และทำให้การบำรุงรักษาในสภาพแวดล้อมที่ต้องล้างด้วยน้ำแรงดันสูงหรือมีแรงสั่นสะเทือนสูงทำได้ง่ายขึ้นอย่างมาก
| พารามิเตอร์ข้อมูลจำเพาะ | ค่า / พิกัด |
|---|---|
| ผู้ผลิต | Beckhoff |
| รุ่น / หมายเลขสินค้า | IP2301-B520 |
| โปรโตคอล / ระบบฟิลด์บัส | DeviceNet (ซีรีส์ IPxxxx-B52x) |
| อัตราการถ่ายโอนข้อมูล | ตรวจจับอัตโนมัติ: 125 kBaud, 250 kBaud, 500 kBaud |
| จำนวนช่อง | อินพุตดิจิทัล 4 ช่อง + เอาต์พุตดิจิทัล 4 ช่อง |
| แรงดันสัญญาณอินพุต | สัญญาณ "0": -3 ถึง +5 V | สัญญาณ "1": 11 ถึง 30 V (กระแสอินพุต 6 mA, EN 61131-2 Type 2) |
| เวลาในการกรองอินพุต | 3.0 มิลลิวินาที |
| พิกัดแรงดันเอาต์พุต | 24 V DC (-15% / +20%) |
| กระแสเอาต์พุตสูงสุด | 0.5 A ต่อช่อง (ป้องกันการลัดวงจรแยกแต่ละช่อง) |
| การแยกระหว่างระบบควบคุม / ฟิลด์บัส | 500 V RMS |
| การเชื่อมต่อ I/O | M8, การเชื่อมต่อแบบสกรู |
| อินเทอร์เฟซบัส | ปลั๊ก M12 1 ตัว, 5 พิน |
| แหล่งจ่ายไฟเข้า | แหล่งจ่าย: M8 ตัวผู้ 1 ตัว, 4 พิน | ปลายทาง: M8 ตัวเมีย 1 ตัว, 4 พิน |
| อุณหภูมิขณะทำงาน / จัดเก็บ | 0 ถึง +55 องศาเซลเซียส / -25 ถึง +85 องศาเซลเซียส |
| ระดับการป้องกัน IP | IP65 / IP66 / IP67 (เป็นไปตาม EN 60529) |
| ขนาดตัวเรือน (W x H x D) | 30 มม. x 175 มม. x 26.5 มม. |
| วัสดุตัวเรือน / น้ำหนัก | โพลีเอไมด์ PA6 / น้ำหนักจัดส่ง: 2 กก. |
| ประเภทขั้วต่อ | หมายเลขพิน | การกำหนดสัญญาณ |
|---|---|---|
| DeviceNet M12 (ตัวผู้ 5 พิน) | พิน 1 | ชีลด์ / กราวด์เพื่อการใช้งาน |
| พิน 2 | V+ (แหล่งจ่ายไฟทรานซีฟเวอร์ DeviceNet DC 24 V) | |
| พิน 3 | V- (กราวด์ร่วมของทรานซีฟเวอร์ DeviceNet) | |
| พิน 4 | CAN_H (สายสัญญาณสูงของ DeviceNet) | |
| พิน 5 | CAN_L (สายสัญญาณต่ำของ DeviceNet) | |
| ขั้วต่อป้อนไฟ M8 (ตัวผู้ 4 พิน) | พิน 1 | Feed US (แหล่งจ่ายไฟลอจิกควบคุม / เซนเซอร์, DC 24 V) |
| พิน 2 | Feed UP (แหล่งจ่ายไฟแอกชูเอเตอร์โหลด / เอาต์พุต, DC 24 V) | |
| พิน 3 | GND S (กราวด์ควบคุม / เซนเซอร์) | |
| พิน 4 | GND P (กราวด์โหลด) |
IP2301-B520 อยู่ในซีรีส์ Fieldbus Box รุ่นคลาสสิกของ Beckhoff หากอัปเกรดเครือข่ายรุ่นเก่าหรือเปลี่ยนอุปกรณ์รุ่นก่อนหน้า โปรดทราบว่าการพึ่งพาเวอร์ชันเฟิร์มแวร์มีความสำคัญอย่างยิ่งเมื่อพยายามเปลี่ยนแทนโดยตรงกับสแกนเนอร์ DeviceNet รุ่นเก่า พารามิเตอร์การกำหนดค่าจัดเก็บอยู่ในโมดูล และสามารถตั้งค่าพารามิเตอร์ผ่านการส่งข้อความ DeviceNet แบบ explicit หรือใช้ซอฟต์แวร์กำหนดค่า KS2000 กรรมสิทธิ์ของ Beckhoff ที่เชื่อมต่อผ่านอะแดปเตอร์ RS232
เมื่อพ่วงจ่ายไฟเสริม (US และ UP) ผ่าน Fieldbus Box หลายตัวด้วยขั้วต่อดาวน์สตรีมแบบเดซี่เชน M8 ตรวจสอบให้แน่ใจว่ากระแสรวมของระบบไม่เกินพิกัดสูงสุด 4 A ของพินหน้าสัมผัส M8 การใช้พินเหล่านี้เกินพิกัดจะทำให้เกิดความเค้นทางความร้อนอย่างรุนแรงภายในตัวเรือนโพลีเอไมด์ และเสี่ยงต่อการเสื่อมสภาพถาวรของซีลรวมถึงการสูญเสียการสื่อสาร
ตรวจสอบให้แน่ใจเสมอว่าตัวต้านทานปลายสายมาตรฐาน 121 โอห์มติดตั้งอยู่จริงที่ปลายสุดโดยตรงทั้งสองด้านของสายทรังก์ DeviceNet เมื่อประกอบชุด IP67 ให้ตรวจสอบว่าซ็อกเก็ต M8 และ M12 ที่ไม่ได้ใช้งานถูกปิดผนึกด้วยฝาปิดกันฝุ่น Beckhoff อย่างเป็นทางการ (หมายเลขชิ้นส่วน ZS3000-0010/0020) เพื่อป้องกันความชื้นเข้า เพื่อยึดการเชื่อมต่อโดยไม่ทำให้เกลียว PA6 แตกร้าว ให้ขันการเชื่อมต่อ M8 ด้วยแรงบิด 0.4 Nm และการเชื่อมต่อ M12 ด้วยแรงบิด 0.6 Nm โดยใช้ไขควงวัดแรงบิดสำหรับงานอุตสาหกรรม
ก่อนเริ่มดำเนินการติดตั้งฮาร์ดแวร์ เดินสาย หรือกำหนดค่าพิน ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟหลัก ไฟเสริม และไฟบัสเครือข่ายทั้งหมดถูกตัดการเชื่อมต่อโดยสมบูรณ์ สัญญาณบัสที่มีทรานเชียนต์สูงหรือการลัดวงจรโดยไม่ตั้งใจของแหล่งจ่ายไฟ DC 24 V ระหว่างการเสียบขณะระบบทำงาน อาจทำให้วงจรทรานซีฟเวอร์ DeviceNet เสียหายถาวร
ติดตั้ง Fieldbus Box โดยใช้รูยึดเส้นผ่านศูนย์กลาง 3.5 มม. สองรูบนฐานเครื่องจักรแบบเรียบ ใช้สกรู M3 ขันด้วยแรงบิดสูงสุด 0.8 Nm
เชื่อมต่อสาย DeviceNet เข้ากับปลั๊ก M12 แบบ 5 พิน โดยตรวจสอบให้แน่ใจว่าสายชีลด์ของเครือข่ายเชื่อมต่อกับกราวด์เพื่อการใช้งานอย่างแน่นหนา
เชื่อมต่อสายป้อน M8 แบบ 4 พินเพื่อกำหนดสายลอจิกควบคุม (US) และสายจ่ายกำลังให้แอกชูเอเตอร์/โหลด (UP) แยกจากกัน
เชื่อมต่อเซนเซอร์และส่วนประกอบแอกชูเอเตอร์ดิจิทัลเข้ากับช่องต่อ M8 โดยตรวจสอบว่าโหลดแต่ละตัวไม่เกินขีดจำกัด 0.5 A
เปิดแหล่งจ่ายไฟ DC 24 V เปิดใช้ยูทิลิตี KS2000 หรือซอฟต์แวร์ DeviceNet master หลักของคุณ แล้วกำหนดค่าการแมปแอดเดรสโหนด
