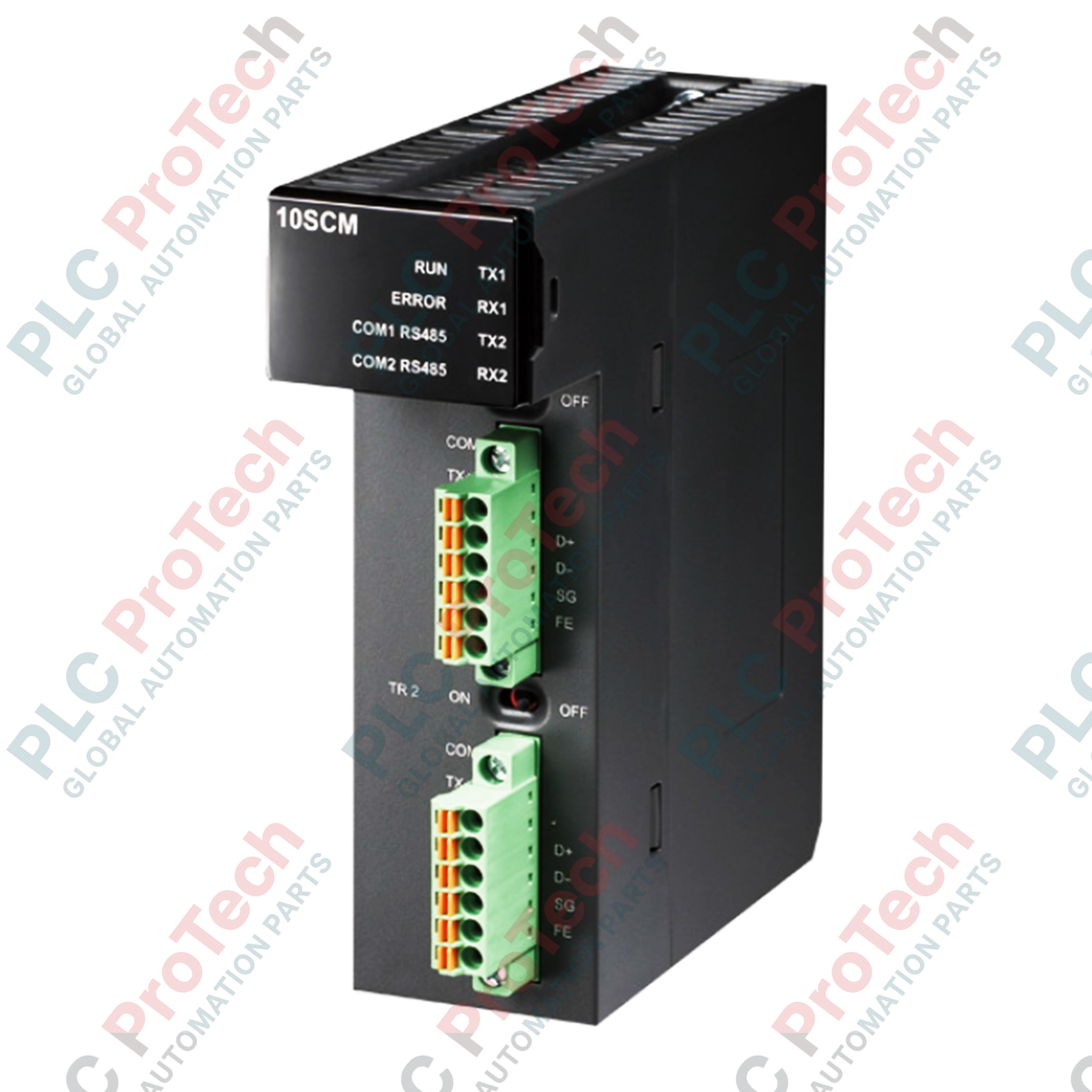

โมดูลสื่อสารแบบอนุกรม DELTA ซีรีส์ AH500 รุ่น AH10SCM-5A

ภาพรวมผลิตภัณฑ์

AH10SCM-5A (AH10SCM5A) เป็นโมดูลสื่อสารแบบอนุกรมประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบ PLC แบบแร็กสำรอง Delta AH500 โมดูลนี้ได้รับการออกแบบทางวิศวกรรมสำหรับเครือข่ายอุปกรณ์หลายตัวที่ซับซ้อน โดยมีการเชื่อมต่อ RS-422/485 แบบดูอัลแชนเนล ช่วยให้ PLC ทำหน้าที่เป็นตัวควบคุมส่วนกลางในสถาปัตยกรรมอุตสาหกรรมขนาดใหญ่ โดยมุ่งเน้นความทนทานของระบบ AH10SCM-5A มาพร้อมการออกแบบแยกวงจรระหว่างวงจรไฟเลี้ยงและวงจรสัญญาณอย่างสมบูรณ์ เพื่อป้องกันไม่ให้สัญญาณรบกวนทางไฟฟ้าชั่วขณะจากหน้างานส่งผลกระทบต่อความสมบูรณ์ของ CPU โมดูลนี้เป็นส่วนประกอบสำคัญสำหรับการใช้งานที่ต้องการแลกเปลี่ยนข้อมูลความเร็วสูงกับอินเวอร์เตอร์ปรับความถี่ (VFD), เซนเซอร์ และเครื่องมือวัดจากผู้ผลิตรายอื่นในภาคส่วนต่าง ๆ เช่น ระบบบำบัดน้ำ ระบบ HVAC (ผ่าน BACnet) และการผลิตอัจฉริยะ

การกำหนดค่าทางเทคนิค

AH10SCM-5A เป็นศูนย์กลางการสื่อสารแบบมาสเตอร์/สเลฟอเนกประสงค์ที่รองรับการส่งข้อมูลความเร็วสูงถึง 460.8 kbps มาพร้อมพอร์ตอนุกรมอิสระ 2 พอร์ต ซึ่งสามารถกำหนดค่าให้รองรับโปรโตคอลต่าง ๆ รวมถึง Modbus RTU/ASCII และ BACnet Slave ข้อได้เปรียบทางเทคนิคที่สำคัญคือความสามารถ "UD Link" (User Defined Link) ซึ่งช่วยให้วิศวกรปรับแต่งรูปแบบการสื่อสารสำหรับอุปกรณ์อนุกรมที่ใช้มาตรฐานเฉพาะได้ นอกจากนี้ โมดูลยังรองรับการถอดเปลี่ยนขณะระบบทำงาน ทำให้สามารถบำรุงรักษาหรือเปลี่ยนโมดูลได้โดยไม่ต้องปิดแร็ก PLC ทั้งหมด จึงช่วยเพิ่มเวลาทำงานของระบบในสภาพแวดล้อมการประมวลผลต่อเนื่องให้สูงสุด

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

AH10SCM-5A สามารถจัดการแลกเปลี่ยนข้อมูลโดยอัตโนมัติโดยไม่ต้องเขียนลอจิกแลดเดอร์ PLC ที่ซับซ้อนได้หรือไม่?

ได้ โมดูลรองรับฟังก์ชัน "แลกเปลี่ยนข้อมูลอัตโนมัติ" เมื่อกำหนดค่าพารามิเตอร์การสื่อสารและที่อยู่ข้อมูลในซอฟต์แวร์แล้ว โมดูลจะจัดการเรียกข้อมูลและแมปข้อมูลระหว่างรีจิสเตอร์ของ PLC กับอุปกรณ์สเลฟโดยอิสระจากรอบการสแกนของ CPU

โมดูลนี้ใช้งานร่วมกับระบบอัตโนมัติภายในอาคารได้หรือไม่?

ได้อย่างแน่นอน AH10SCM-5A รองรับฟังก์ชัน BACnet Slave จึงใช้งานร่วมกับระบบจัดการอาคาร (BMS) ได้ ทำให้ PLC AH500 สามารถรายงานสถานะและรับคำสั่งจากเครือข่ายควบคุม HVAC และระบบแสงสว่างระดับสูงกว่า

ข้อดีของการออกแบบแยกวงจรอย่างสมบูรณ์ในโมดูลนี้คืออะไร?

การแยกวงจรอย่างสมบูรณ์ช่วยป้องกันกราวด์ลูปและปกป้องแบ็กเพลนภายในของ PLC จากแรงดันไฟฟ้าชั่วขณะระดับสูงที่อาจเกิดขึ้นบนสาย RS-485 ภาคสนามระยะไกล คุณสมบัตินี้มีความสำคัญอย่างยิ่งต่อการรักษาเสถียรภาพของการสื่อสารในสภาพแวดล้อมที่มีสัญญาณรบกวนแม่เหล็กไฟฟ้าสูง

คู่มือด้านวิศวกรรมและการติดตั้ง

• ขั้นตอนการถอดเปลี่ยนขณะระบบทำงาน: เมื่อใช้คุณสมบัติถอดเปลี่ยนขณะระบบทำงาน ตรวจสอบให้แน่ใจว่าคันล็อกของโมดูลถูกปลดออกจนสุดก่อนถอดออก แบ็กเพลน AH500 จะตรวจจับการถอดออกโดยอัตโนมัติ อย่างไรก็ตาม ควรสำรองการตั้งค่า "แลกเปลี่ยนข้อมูลอัตโนมัติ" ไว้ใน CPU เพื่อให้โมดูลทดแทนกลับมาทำงานได้ทันทีหลังติดตั้ง

• ตัวต้านทานปลายสาย: สำหรับเครือข่าย RS-485 ระยะไกล (เกิน 100 เมตร) ตรวจสอบให้แน่ใจว่าเปิดใช้งานตัวต้านทานปลายสายขนาด 120 โอห์มที่ปลายสายจริงทั้งสองด้านของสายสื่อสาร เพื่อป้องกันการสะท้อนของสัญญาณและรักษาความถูกต้องของข้อมูลที่อัตราบอดสูงสุด 460.8 kbps

• การชีลด์และการต่อลงดิน: ใช้สายคู่บิดเกลียวมีชีลด์ (STP) สำหรับการเชื่อมต่อ RS-422/485 ทั้งหมด ควรต่อลงดินชีลด์ที่จุดเดียว (โดยทั่วไปคือด้านตู้ PLC) เพื่อป้องกันกระแสหมุนวน พร้อมทั้งให้การป้องกัน RFI/EMI ได้อย่างมีประสิทธิภาพ
