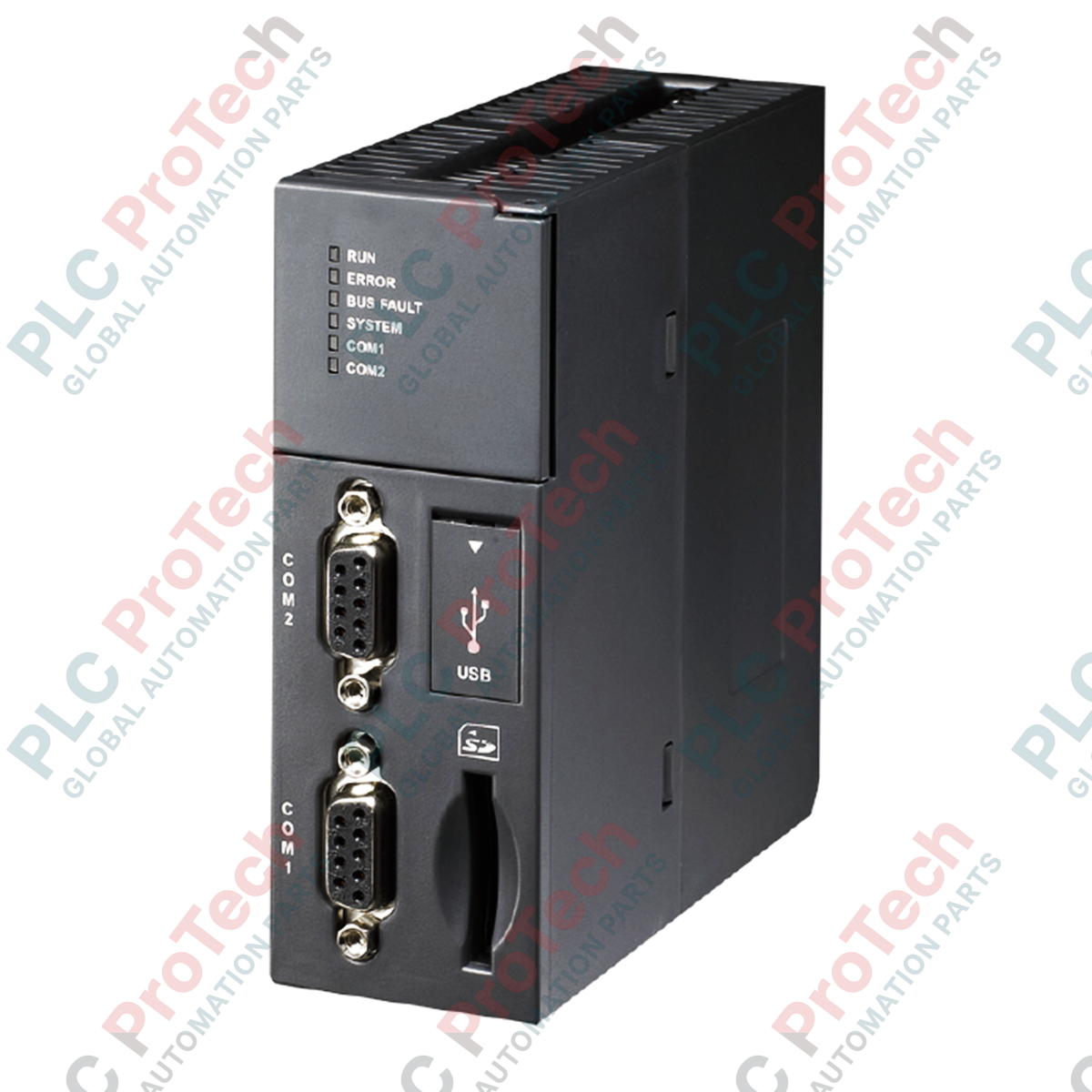

AHCPU500-RS2 (AHCPU500 RS2) เป็นหน่วยประมวลผลกลางประสิทธิภาพสูงระดับกลางที่ออกแบบมาสำหรับระบบ PLC Delta AH Series โมดูลนี้ทำหน้าที่เป็นแกนประมวลผลอัจฉริยะสำหรับเครื่องจักรอุตสาหกรรมขั้นสูง โดยรองรับงานอัตโนมัติที่ซับซ้อน ด้วยความจุโปรแกรม 32K ขั้นตอน และความเร็วในการประมวลผลที่น่าประทับใจ 0.1 ไมโครวินาทีต่อคำสั่ง LD AHCPU500-RS2 โดดเด่นด้านการควบคุมการเคลื่อนที่หลายแกนและการประมวลผลข้อมูลขนาดใหญ่ โดยรองรับจุด I/O ภายในเครื่องสูงสุด 768 จุด การออกแบบที่ไม่ต้องใช้แบตเตอรี่และช่องเสียบการ์ด SD ในตัวสำหรับบันทึกข้อมูล ทำให้เป็นโซลูชันที่แข็งแกร่งและดูแลรักษาง่ายสำหรับการใช้งานระดับสูงในอุตสาหกรรมเซมิคอนดักเตอร์ สิ่งทอ และการแปรรูปอาหาร
สถาปัตยกรรมของ AHCPU500-RS2 มุ่งเน้นการเชื่อมต่อความเร็วสูงและการควบคุมแบบกำหนดเวลาแน่นอน โดยมีพอร์ตสื่อสารแบบหลายโหมดในตัว 2 พอร์ต รองรับ RS-232, RS-422 และ RS-485 ช่วยให้แลกเปลี่ยนข้อมูลความเร็วสูงพร้อมกันได้ที่ความเร็วสูงสุด 921.6 kbps กับ HMI อินเวอร์เตอร์ และอุปกรณ์อื่น ๆ ที่รองรับ MODBUS ฟังก์ชัน "PLC Link" ของโมดูลช่วยให้แลกเปลี่ยนข้อมูลภายในเครือข่ายโดยอัตโนมัติโดยไม่ต้องเขียนโปรแกรมที่ซับซ้อน สำหรับการควบคุมเวลาที่มีความแม่นยำสูงและงานที่ขับเคลื่อนด้วยเหตุการณ์ CPU รองรับอินเทอร์รัปต์ 256 รายการ และไทเมอร์/เคาน์เตอร์ 2,048 รายการ นอกจากนี้ยังมีพอร์ตโปรแกรม Mini-USB และรองรับภาษามาตรฐาน IEC 61131-3 ทั้ง 5 ภาษา ได้แก่ LD, SFC, FBD, IL และ ST จึงมอบความยืดหยุ่นสูงสุดแก่ทีมวิศวกรนานาชาติ
| คุณสมบัติ | ข้อมูลจำเพาะ |
| รุ่น | AHCPU500-RS2 |
| แบรนด์ | Delta |
| ซีรีส์ | AH Series (PLC แบบแร็กระดับสูง) |
| จุด I/O ภายในเครื่อง | 768 |
| ความจุโปรแกรม | 32K ขั้นตอน (128 KB) |
| รีจิสเตอร์ข้อมูล (D/L) | 16K เวิร์ด / 16K เวิร์ด |
| ความเร็วในการประมวลผล | 0.1 ไมโครวินาที (คำสั่ง LD) |
| พอร์ตสื่อสาร | 2 x RS-232/422/485 (หลายโหมด) |
| อัตราบอดสูงสุด | 921.6 kbps (RS-422/485) |
| พื้นที่จัดเก็บข้อมูล | ช่องเสียบการ์ด SD (สูงสุด 2 GB) |
| พอร์ตโปรแกรม | Mini-USB |
| บล็อกฟังก์ชัน | 128 |
| ฟังก์ชัน RTC | มีในตัว (สำรองข้อมูลเมื่อปิดเครื่องได้นาน 30 วัน) |
| ขนาด (สูง x กว้าง x ลึก) | 110 mm x 40 mm x 103 mm |
| น้ำหนัก | ประมาณ 0.4 kg (น้ำหนักจัดส่ง 2 kg) |
AHCPU500-RS2 จำเป็นต้องใช้แบตเตอรี่เพื่อเก็บรักษาโปรแกรมหรือไม่
ไม่จำเป็น AHCPU500-RS2 ใช้การออกแบบที่ไม่ต้องใช้แบตเตอรี่ โปรแกรมระบบและรีจิสเตอร์ข้อมูลสำคัญจะจัดเก็บไว้ในหน่วยความจำแบบไม่สูญหาย นาฬิกาเวลาจริง (RTC) จะได้รับการรักษาเวลาจากซูเปอร์คาปาซิเตอร์ภายในได้นานสูงสุด 30 วันหลังจากถอดแหล่งจ่ายไฟ
สามารถขยายความจุ I/O เกิน 768 จุดภายในเครื่องได้หรือไม่
AHCPU500-RS2 ได้รับการปรับให้เหมาะกับการควบคุมแร็กภายในเครื่อง แม้จะรองรับจุดภายในเครื่อง 768 จุด แต่สำหรับระบบที่ต้องการขยายจำนวนมากผ่านแบ็กเพลนหลายชุดหรือในระยะทางไกล ควรพิจารณารุ่นระดับสูงกว่าใน AH series หรือโมดูล I/O ระยะไกลผ่านการ์ดสื่อสาร
ช่องเสียบการ์ด SD ใน CPU นี้ทำงานอย่างไร
ช่องเสียบการ์ด SD รองรับการ์ดความจุสูงสุด 2 GB และใช้สำรองข้อมูลโปรแกรม จัดเก็บสูตรการผลิต และบันทึกข้อมูลย้อนหลัง (รีจิสเตอร์ข้อมูล) ได้ ฟังก์ชันนี้มีประโยชน์อย่างยิ่งสำหรับการตรวจสอบย้อนกลับในกระบวนการผลิต หรือการอัปเดตเฟิร์มแวร์ของเครื่องจักรหน้างานโดยไม่ต้องใช้ PC
การเลือกโหมดการสื่อสาร: พอร์ต RS-232/422/485 เป็นพอร์ตแบบหลายโหมด ตรวจสอบให้แน่ใจว่าสวิตช์ DIP ฮาร์ดแวร์ (ถ้ามี) และการตั้งค่าพารามิเตอร์ซอฟต์แวร์ใน ISPSoft สอดคล้องกับการเดินสายจริง แนะนำให้ใช้ RS-422/485 สำหรับระยะทางที่ไกลขึ้นหรือสภาพแวดล้อมที่มีสัญญาณรบกวนสูง เพื่อใช้ประโยชน์จากอัตราการรับส่งข้อมูล 921.6 kbps
ระยะห่างด้านความร้อนและไฟฟ้า: เพื่อให้ความเร็วในการประมวลผล 0.1 ไมโครวินาทีคงที่และป้องกัน CPU ร้อนเกินไป ควรเว้นระยะห่างอย่างน้อย 50 mm ทั้งด้านบนและด้านล่างของแร็ก AH series ใช้แหล่งจ่ายไฟ 24 VDC แยกเฉพาะสำหรับแบ็กเพลน เพื่อป้องกันสัญญาณรบกวนทางไฟฟ้าจากแอคชูเอเตอร์ไม่ให้ส่งผลต่อการทำงานของลอจิก CPU
เฟิร์มแวร์และการแก้ไขโปรแกรมออนไลน์: AHCPU500-RS2 รองรับการแก้ไขและดีบักแบบออนไลน์ เมื่อทำการแก้ไขออนไลน์ขณะระบบกำลังทำงาน ต้องตรวจสอบให้แน่ใจว่าการเปลี่ยนแปลงลำดับลอจิกจะไม่ทำให้เกิดการชนหรือรบกวนทางกล เนื่องจาก CPU จะอัปเดตภาพกระบวนการทันทีเมื่อดาวน์โหลดโปรแกรม
Global Express Shipping
Returns & Warranty
Manufacturer: Delta Electronics
Product No.: AHCPU500-RS2
Country of origin:สหรัฐอเมริกา
Product Type: โมดูล CPU
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 110 X 40 X 103
Shipping port: Xiamen
Warranty: 12 months
AHCPU500-RS2 (AHCPU500 RS2) เป็นหน่วยประมวลผลกลางประสิทธิภาพสูงระดับกลางที่ออกแบบมาสำหรับระบบ PLC Delta AH Series โมดูลนี้ทำหน้าที่เป็นแกนประมวลผลอัจฉริยะสำหรับเครื่องจักรอุตสาหกรรมขั้นสูง โดยรองรับงานอัตโนมัติที่ซับซ้อน ด้วยความจุโปรแกรม 32K ขั้นตอน และความเร็วในการประมวลผลที่น่าประทับใจ 0.1 ไมโครวินาทีต่อคำสั่ง LD AHCPU500-RS2 โดดเด่นด้านการควบคุมการเคลื่อนที่หลายแกนและการประมวลผลข้อมูลขนาดใหญ่ โดยรองรับจุด I/O ภายในเครื่องสูงสุด 768 จุด การออกแบบที่ไม่ต้องใช้แบตเตอรี่และช่องเสียบการ์ด SD ในตัวสำหรับบันทึกข้อมูล ทำให้เป็นโซลูชันที่แข็งแกร่งและดูแลรักษาง่ายสำหรับการใช้งานระดับสูงในอุตสาหกรรมเซมิคอนดักเตอร์ สิ่งทอ และการแปรรูปอาหาร
สถาปัตยกรรมของ AHCPU500-RS2 มุ่งเน้นการเชื่อมต่อความเร็วสูงและการควบคุมแบบกำหนดเวลาแน่นอน โดยมีพอร์ตสื่อสารแบบหลายโหมดในตัว 2 พอร์ต รองรับ RS-232, RS-422 และ RS-485 ช่วยให้แลกเปลี่ยนข้อมูลความเร็วสูงพร้อมกันได้ที่ความเร็วสูงสุด 921.6 kbps กับ HMI อินเวอร์เตอร์ และอุปกรณ์อื่น ๆ ที่รองรับ MODBUS ฟังก์ชัน "PLC Link" ของโมดูลช่วยให้แลกเปลี่ยนข้อมูลภายในเครือข่ายโดยอัตโนมัติโดยไม่ต้องเขียนโปรแกรมที่ซับซ้อน สำหรับการควบคุมเวลาที่มีความแม่นยำสูงและงานที่ขับเคลื่อนด้วยเหตุการณ์ CPU รองรับอินเทอร์รัปต์ 256 รายการ และไทเมอร์/เคาน์เตอร์ 2,048 รายการ นอกจากนี้ยังมีพอร์ตโปรแกรม Mini-USB และรองรับภาษามาตรฐาน IEC 61131-3 ทั้ง 5 ภาษา ได้แก่ LD, SFC, FBD, IL และ ST จึงมอบความยืดหยุ่นสูงสุดแก่ทีมวิศวกรนานาชาติ
| คุณสมบัติ | ข้อมูลจำเพาะ |
| รุ่น | AHCPU500-RS2 |
| แบรนด์ | Delta |
| ซีรีส์ | AH Series (PLC แบบแร็กระดับสูง) |
| จุด I/O ภายในเครื่อง | 768 |
| ความจุโปรแกรม | 32K ขั้นตอน (128 KB) |
| รีจิสเตอร์ข้อมูล (D/L) | 16K เวิร์ด / 16K เวิร์ด |
| ความเร็วในการประมวลผล | 0.1 ไมโครวินาที (คำสั่ง LD) |
| พอร์ตสื่อสาร | 2 x RS-232/422/485 (หลายโหมด) |
| อัตราบอดสูงสุด | 921.6 kbps (RS-422/485) |
| พื้นที่จัดเก็บข้อมูล | ช่องเสียบการ์ด SD (สูงสุด 2 GB) |
| พอร์ตโปรแกรม | Mini-USB |
| บล็อกฟังก์ชัน | 128 |
| ฟังก์ชัน RTC | มีในตัว (สำรองข้อมูลเมื่อปิดเครื่องได้นาน 30 วัน) |
| ขนาด (สูง x กว้าง x ลึก) | 110 mm x 40 mm x 103 mm |
| น้ำหนัก | ประมาณ 0.4 kg (น้ำหนักจัดส่ง 2 kg) |
AHCPU500-RS2 จำเป็นต้องใช้แบตเตอรี่เพื่อเก็บรักษาโปรแกรมหรือไม่
ไม่จำเป็น AHCPU500-RS2 ใช้การออกแบบที่ไม่ต้องใช้แบตเตอรี่ โปรแกรมระบบและรีจิสเตอร์ข้อมูลสำคัญจะจัดเก็บไว้ในหน่วยความจำแบบไม่สูญหาย นาฬิกาเวลาจริง (RTC) จะได้รับการรักษาเวลาจากซูเปอร์คาปาซิเตอร์ภายในได้นานสูงสุด 30 วันหลังจากถอดแหล่งจ่ายไฟ
สามารถขยายความจุ I/O เกิน 768 จุดภายในเครื่องได้หรือไม่
AHCPU500-RS2 ได้รับการปรับให้เหมาะกับการควบคุมแร็กภายในเครื่อง แม้จะรองรับจุดภายในเครื่อง 768 จุด แต่สำหรับระบบที่ต้องการขยายจำนวนมากผ่านแบ็กเพลนหลายชุดหรือในระยะทางไกล ควรพิจารณารุ่นระดับสูงกว่าใน AH series หรือโมดูล I/O ระยะไกลผ่านการ์ดสื่อสาร
ช่องเสียบการ์ด SD ใน CPU นี้ทำงานอย่างไร
ช่องเสียบการ์ด SD รองรับการ์ดความจุสูงสุด 2 GB และใช้สำรองข้อมูลโปรแกรม จัดเก็บสูตรการผลิต และบันทึกข้อมูลย้อนหลัง (รีจิสเตอร์ข้อมูล) ได้ ฟังก์ชันนี้มีประโยชน์อย่างยิ่งสำหรับการตรวจสอบย้อนกลับในกระบวนการผลิต หรือการอัปเดตเฟิร์มแวร์ของเครื่องจักรหน้างานโดยไม่ต้องใช้ PC
การเลือกโหมดการสื่อสาร: พอร์ต RS-232/422/485 เป็นพอร์ตแบบหลายโหมด ตรวจสอบให้แน่ใจว่าสวิตช์ DIP ฮาร์ดแวร์ (ถ้ามี) และการตั้งค่าพารามิเตอร์ซอฟต์แวร์ใน ISPSoft สอดคล้องกับการเดินสายจริง แนะนำให้ใช้ RS-422/485 สำหรับระยะทางที่ไกลขึ้นหรือสภาพแวดล้อมที่มีสัญญาณรบกวนสูง เพื่อใช้ประโยชน์จากอัตราการรับส่งข้อมูล 921.6 kbps
ระยะห่างด้านความร้อนและไฟฟ้า: เพื่อให้ความเร็วในการประมวลผล 0.1 ไมโครวินาทีคงที่และป้องกัน CPU ร้อนเกินไป ควรเว้นระยะห่างอย่างน้อย 50 mm ทั้งด้านบนและด้านล่างของแร็ก AH series ใช้แหล่งจ่ายไฟ 24 VDC แยกเฉพาะสำหรับแบ็กเพลน เพื่อป้องกันสัญญาณรบกวนทางไฟฟ้าจากแอคชูเอเตอร์ไม่ให้ส่งผลต่อการทำงานของลอจิก CPU
เฟิร์มแวร์และการแก้ไขโปรแกรมออนไลน์: AHCPU500-RS2 รองรับการแก้ไขและดีบักแบบออนไลน์ เมื่อทำการแก้ไขออนไลน์ขณะระบบกำลังทำงาน ต้องตรวจสอบให้แน่ใจว่าการเปลี่ยนแปลงลำดับลอจิกจะไม่ทำให้เกิดการชนหรือรบกวนทางกล เนื่องจาก CPU จะอัปเดตภาพกระบวนการทันทีเมื่อดาวน์โหลดโปรแกรม
