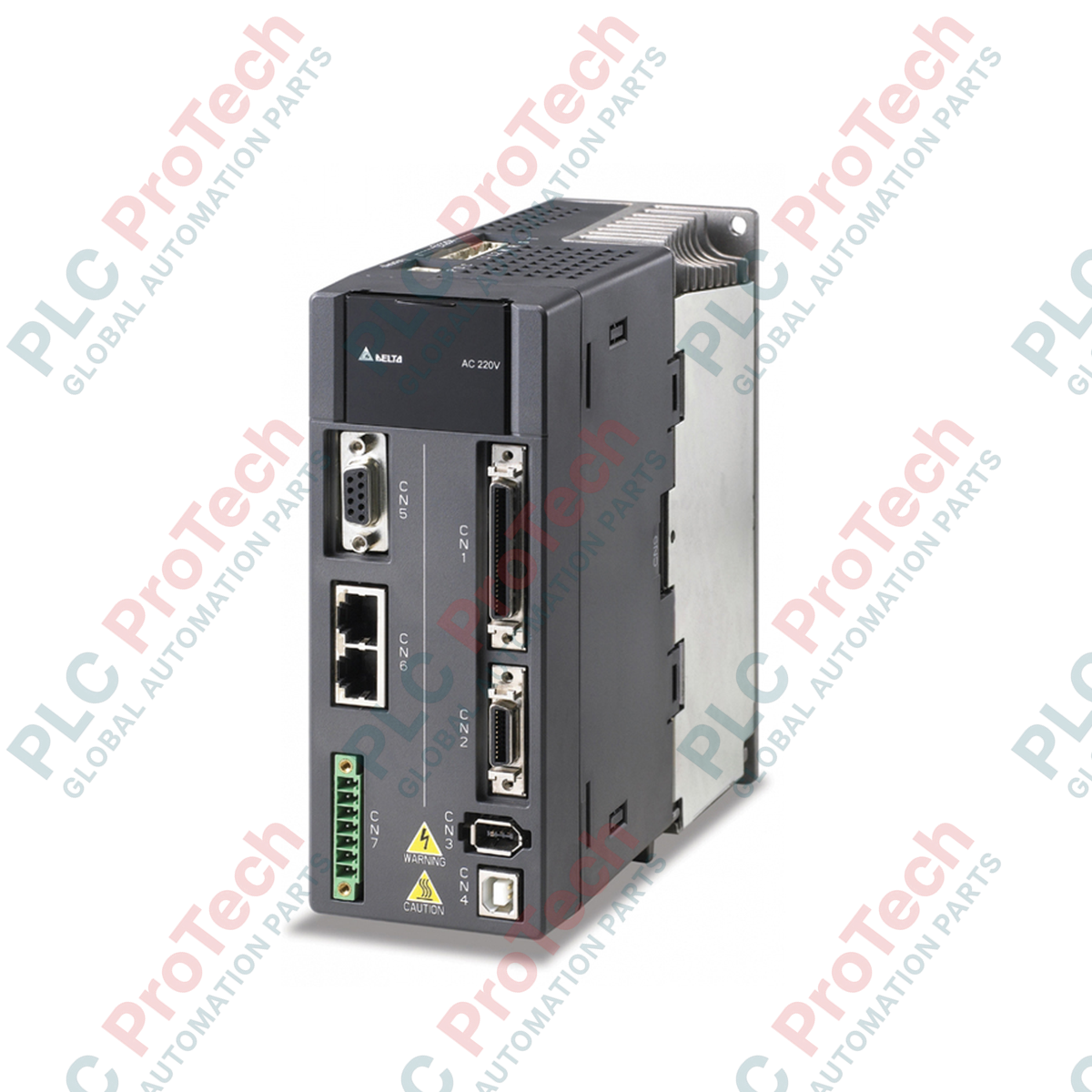

Delta ASD-A2-0221-U เซอร์โวไดรฟ์ AC ซีรีส์ ASDA-A2

ภาพรวมประสิทธิภาพการควบคุมการเคลื่อนที่

Delta ASD-A2-0221-U (ASD-A2-0221-U) เป็นไดรฟ์เซอร์โว AC ดิจิทัลแบนด์วิดท์สูงที่ได้รับการออกแบบภายใต้ซีรีส์ควบคุมการเคลื่อนที่ประสิทธิภาพสูง ASDA-A2 รุ่นเรือธงของ Delta ไดรฟ์นี้ถูกนำไปใช้ในอุตสาหกรรมระบบอัตโนมัติที่ต้องการประสิทธิภาพสูง เช่น เครื่องติดฉลากความเร็วสูง ระบบหยิบและวางเซมิคอนดักเตอร์ อุปกรณ์วิเคราะห์ทางการแพทย์ และเครือข่ายการประกอบชิ้นส่วนอิเล็กทรอนิกส์ โดยควบคุมมอเตอร์เซอร์โวซิงโครนัสแบบแม่เหล็กถาวร ด้วยการผสานอัลกอริทึมควบคุมลูปตำแหน่งขั้นสูงเข้ากับการซิงโครไนซ์ฮาร์ดแวร์แบบเรียลไทม์ ไดรฟ์จึงตอบสนองต่อลูปได้รวดเร็ว ลดการแกว่งเกินทางกล และปกป้องกลไกความเร็วสูงจากข้อผิดพลาดด้านตำแหน่งระหว่างการเปลี่ยนแปลงโหลดอย่างฉับพลัน

โทโพโลยีการควบคุมและสถาปัตยกรรมภาคกำลัง

ตัวควบคุมการเคลื่อนที่ขนาด 200 W นี้ออกแบบมาสำหรับการเชื่อมต่อกับระบบไฟฟ้า 220 VAC แบบเฟสเดียว โดยทำงานภายในค่าความคลาดเคลื่อนของแรงดันไฟฟ้ามาตรฐานอุตสาหกรรม ไดรฟ์ใช้การสวิตช์แบบ Space Vector Pulse Width Modulation (SVPWM) ขั้นสูง เพื่อสร้างรูปคลื่นกระแสเอาต์พุตแบบไซน์ที่ราบรื่นไปยังขดลวดมอเตอร์ ซึ่งช่วยลดแรงบิดกระเพื่อมและความร้อนของมอเตอร์ได้อย่างมาก ในฐานะรุ่นย่อยแบบ "U" ไดรฟ์นี้รองรับอินเทอร์เฟซควบคุมแบบแอนะล็อก/พัลส์ขั้นสูง ควบคู่กับอินพุตพัลส์/ทิศทางดิจิทัลและอินพุตแอนะล็อกมาตรฐาน สถาปัตยกรรมของไดรฟ์ประกอบด้วยอินเทอร์เฟซป้อนกลับความละเอียดสูง 20 บิต วงจรตัวต้านทานเบรกแบบคืนพลังงานในตัว และตัวกรองระงับอัตโนมัติขั้นสูงสำหรับจัดการเรโซแนนซ์ทางกล

ตารางสมรรถนะทางเทคนิค

การวินิจฉัยปัญหาในงานอุตสาหกรรมและคำถามที่พบบ่อย

จะล้างข้อผิดพลาดการสื่อสารกับเอ็นโคเดอร์ (ALE011) เมื่อเริ่มต้นระบบได้อย่างไร?

ข้อผิดพลาด ALE011 หมายถึงการเชื่อมต่อข้อมูลอนุกรมระหว่างอินเทอร์เฟซเอ็นโคเดอร์ของไดรฟ์กับมอเตอร์ล้มเหลว ขั้นแรกให้ตรวจสอบสายป้อนกลับชนิดโค้งงอได้สูงว่ามีเส้นลวดภายในขาดหรือตัวนำถูกหนีบหรือไม่ ตรวจสอบให้แน่ใจว่าขาคอนเน็กเตอร์ไม่มีสิ่งปนเปื้อนจากน้ำมันตัดกลึงหรือฝุ่นโลหะ สุดท้ายยืนยันว่าชิลด์ถักของสายเคเบิลทั้งหมดถูกยึดเข้ากับแผ่นกราวด์ของไดรฟ์อย่างแน่นหนา เพื่อป้องกันสัญญาณรบกวนจากการสวิตช์ PWM ความถี่สูงไม่ให้รบกวนสตรีมข้อมูลอนุกรม 20 บิต

ควรดำเนินการอย่างไรหากตัวต้านทานคืนพลังงานภายในร้อนเกินไประหว่างการกลับทิศทางเป็นรอบ ๆ?

เมื่อรูปแบบการสตาร์ต-หยุดบ่อยครั้งหรือการลดระดับแกนแนวดิ่งที่มีโหลดสูงทำให้เกิดการโอเวอร์โหลดทางความร้อนของระบบคืนพลังงาน (ALE05) ตัวต้านทานในตัวจะไม่สามารถระบายพลังงานจลน์ที่ส่งกลับมาได้อย่างปลอดภัย ให้ปิดใช้งานวงจรตัวต้านทานภายในโดยถอดจัมเปอร์เชื่อมต่อที่ติดตั้งมาจากโรงงานออกจากขั้วกำลัง ติดตั้งตัวต้านทานเบรกภายนอกสำหรับงานอุตสาหกรรมที่มีความจุสูงกว่าระหว่างขั้ว P และ D และปรับปรุงค่าความต้านทานและพารามิเตอร์กำลังที่ตรงกันในชุดพารามิเตอร์ของไดรฟ์

ไดรฟ์ ASD-A2-0221-U สามารถขับมอเตอร์ 200 W จากผู้ผลิตรายอื่นได้หรือไม่?

แม้ไดรฟ์นี้จะได้รับการปรับให้เหมาะกับมอเตอร์ซิงโครนัสแบบแม่เหล็กถาวรซีรีส์ ECMA ของ Delta แต่ก็สามารถขับมอเตอร์จากผู้ผลิตรายอื่นได้ หากมอเตอร์ดังกล่าวตรงกับแรงดันไฟฟ้าของไดรฟ์แบบเฟสเดียว 220 V และพิกัดเอาต์พุต การกำหนดค่านี้ต้องป้อนค่าพารามิเตอร์ของมอเตอร์เป้าหมายด้วยตนเอง ได้แก่ จำนวนขั้วไฟฟ้า ความต้านทานขดลวด และค่าความเหนี่ยวนำ จากนั้นจึงทำการจูนอัตโนมัติแบบอยู่กับที่หรือแบบหมุนอย่างเต็มรูปแบบเพื่อปรับเทียบลูปกระแส

แนวทางการทดสอบเดินระบบและการเดินสายภาคสนาม

• การปฏิบัติตามข้อกำหนดของขั้วไฟฟ้าหลัก: ต่อสายไฟฟ้ากระแสสลับขาเข้าแบบเฟสเดียว 220 VAC จากระบบไฟฟ้าสาธารณะเข้ากับขั้วกำลัง L1 และ L2 เท่านั้น ต่อสายเซอร์โวเอาต์พุตเข้ากับขั้ว U, V และ W ห้ามต่อสายไฟฟ้าขาเข้าจากระบบไฟฟ้าสาธารณะเข้ากับขั้ว U, V หรือ W เนื่องจากการจ่ายแรงดันไฟฟ้าสายโดยตรงเข้าสู่บล็อกอินเวอร์เตอร์เอาต์พุต IGBT แบบโซลิดสเตตจะทำให้ภาคสวิตช์เสียหายจากความร้อนทันที

• การเดินสายสัญญาณชนิดโค้งงอได้สูง: เดินสายสัญญาณเอ็นโคเดอร์ 20 บิตแรงดันต่ำแยกจากสายมอเตอร์แรงดันสูง U, V, W และสายไฟ AC หลักโดยสิ้นเชิง รักษาระยะห่างอย่างน้อย 200 mm ในรางเคเบิลแบบเปิด หรือใช้ท่อร้อยสายโลหะที่มีการต่อกราวด์และแยกอิสระ วิธีนี้ช่วยป้องกันการเหนี่ยวนำร่วมความถี่สูงไม่ให้ก่อให้เกิดอาการกระตุกของตำแหน่งหรือความผิดพลาดในการติดตามของลูปควบคุม

• ระยะห่างเพื่อการระบายความร้อนและการถ่ายเทความร้อน: ติดตั้งโครงเครื่อง IP20 ในแนวตั้งบนแผงย่อยโลหะแบนที่ไม่มีการทาสี เพื่อเพิ่มประสิทธิภาพการต่อลงกราวด์ของโครงสร้างและการถ่ายเทความร้อน รักษาพื้นที่โดยรอบให้โล่งอย่างน้อย 50 mm ทั้งสองด้าน และเว้นระยะในแนวตั้งเหนือและใต้ตัวไดรฟ์อย่างน้อย 120 mm ตรวจสอบอุปกรณ์เป็นประจำเพื่อให้แน่ใจว่าช่องระบายความร้อนภายในไม่มีเส้นใยในอากาศ ละอองไขมัน หรือเศษวัสดุนำไฟฟ้าอุดตัน
