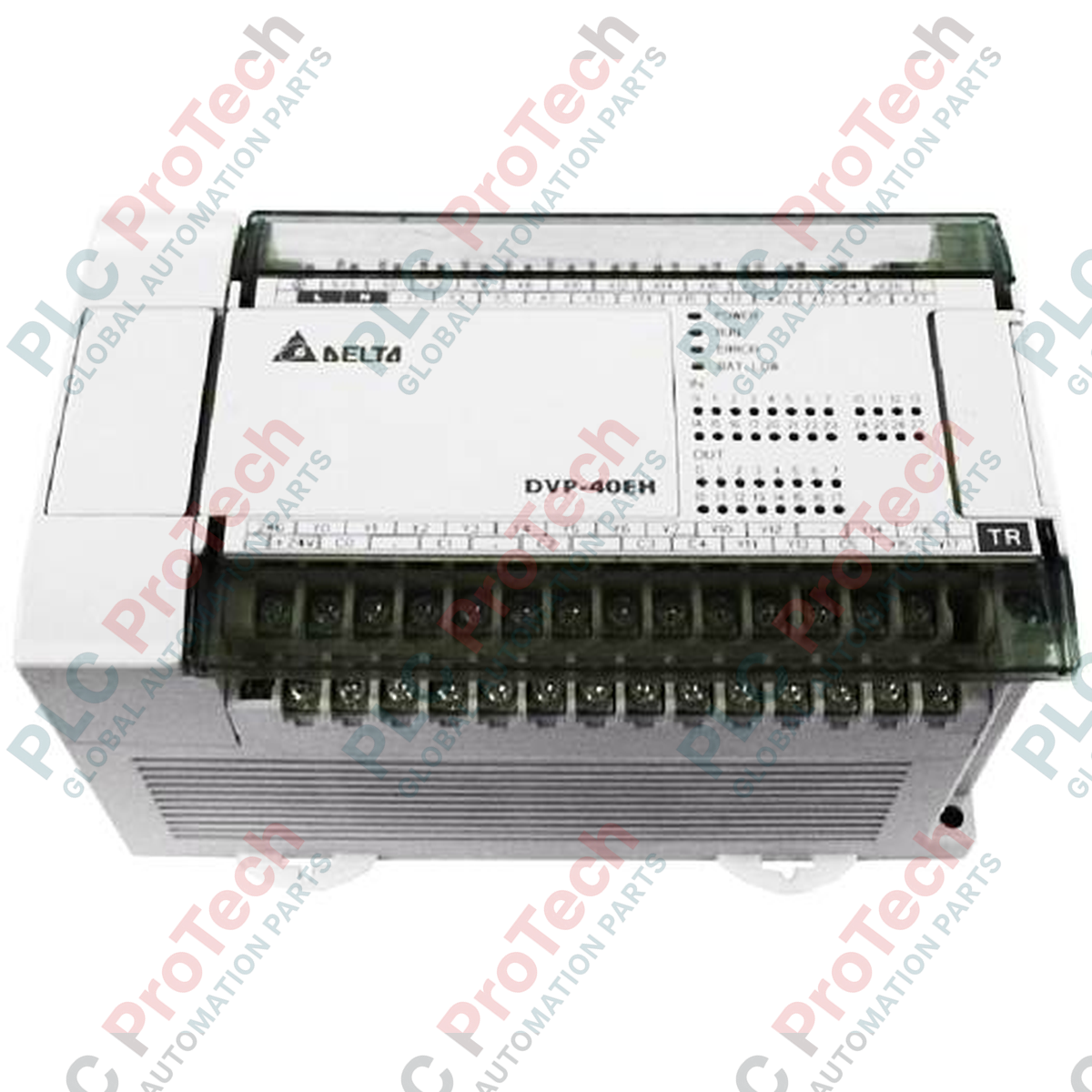

DELTA DVP40EH00T3 ชุดประมวลผลหลัก PLC ซีรีส์ DVP-EH3

ภาพรวมตัวควบคุมโซลิดสเตตความเร็วสูง

DVP40EH00T3 (DVP40EH00T3) เป็นหน่วยประมวลผลหลักแบบเอาต์พุตทรานซิสเตอร์ความหนาแน่นสูงภายในตระกูล PLC รุ่นเรือธง DVP-EH3 Series ของ Delta ออกแบบมาโดยเฉพาะสำหรับการติดตามการเคลื่อนไหวอย่างแม่นยำและการสวิตช์ความถี่สูง ตัวควบคุมพื้นฐานแบบ 40 จุดนี้ใช้ฮาร์ดแวร์โปรเซสเซอร์คู่ที่ได้รับการปรับให้เหมาะสม เพื่อจัดการลอจิกระบบอัตโนมัติที่ซับซ้อนด้วยเวลาแสกนต่ำที่สุด ในระบบการผลิตที่มีระบบอัตโนมัติสูง เช่น เครื่องติดฉลากความเร็วสูง สายการประกอบชิ้นส่วนอิเล็กทรอนิกส์ และระบบบรรจุภัณฑ์แบบหลายแกนที่ต้องการความแม่นยำ DVP40EH00T3 ช่วยรักษาความสอดคล้องของระบบและป้องกันการหยุดทำงานที่ไม่ได้กำหนดเวลา ด้วยการออกแบบโซลิดสเตตแบบแยกวงจร เอาต์พุตพัลส์ความเร็วสูงในตัวทำให้อุปกรณ์นี้เหมาะอย่างยิ่งสำหรับการกำหนดตำแหน่งโดยตรงของเซอร์โวและสเต็ปเปอร์ไดรฟ์ทั่วพื้นที่โรงงาน

อินเทอร์เฟซฮาร์ดแวร์และการกำหนดสถาปัตยกรรม

สถาปัตยกรรมทางวิศวกรรมของยูนิตพื้นฐานทรานซิสเตอร์ DVP-EH3 ได้รับการปรับให้เหมาะสมสำหรับการประมวลผล I/O อย่างรวดเร็วและการสื่อสารความถี่สูง:

• เอาต์พุตทรานซิสเตอร์โซลิดสเตต: มาพร้อมเอาต์พุตทรานซิสเตอร์ NPN (Sink) ความเร็วสูง 16 จุด ลดการสึกหรอทางกลและรองรับเวลาตอบสนองระดับไมโครวินาทีสำหรับ PWM ความถี่สูงหรือการกำหนดตำแหน่งด้วยพัลส์เทรน

• ชุดอินพุตความหนาแน่นสูง: ติดตั้งอินพุตดิจิทัล 24 จุด (24 VDC) ซึ่งรองรับการเดินสายเซนเซอร์ภาคสนามทั้งแบบซิงก์ (NPN) และซอร์ส (PNP)

• ชุดประมวลผลการเคลื่อนไหวเฉพาะทาง: ผสานรวมรีจิสเตอร์เอาต์พุตพัลส์ฮาร์ดแวร์ที่สามารถส่งสัญญาณกำหนดตำแหน่งอิสระได้สูงสุด 200 kHz ไปยังเซอร์โวแอมพลิไฟเออร์ภายนอกโดยตรง

• ชั้นประมวลผลแบบดูอัลคอร์: ใช้การจัดวางแบบแยก ASIC และ CPU เพื่อประมวลผลคำสั่งลอจิกแลดเดอร์มาตรฐานและลำดับเคาน์เตอร์ความเร็วสูงพร้อมกัน โดยรักษาช่วงเวลาแสกนที่แน่นอน

พารามิเตอร์ทางวิศวกรรมที่สำคัญ

ตารางข้อมูลการกำหนดค่าต่อไปนี้แสดงขีดจำกัดด้านไฟฟ้า เครื่องกล และสภาพแวดล้อมที่ได้รับการตรวจสอบแล้วสำหรับงานวิศวกรรมระบบ:

ฐานความรู้ทางเทคนิคและคำถามที่พบบ่อย

ข้อจำกัดทางไฟฟ้าหลักของเอาต์พุตทรานซิสเตอร์ NPN ในรุ่นนี้มีอะไรบ้าง?

เอาต์พุตทรานซิสเตอร์ในตัวเป็นวงจร NPN แบบโอเพนคอลเลกเตอร์ (ชนิดซิงก์) โดยเฉพาะ รองรับแรงดันสูงสุด 30 VDC และกระแสพีก 0.5 A ต่อจุด หากเกินค่าดังกล่าวเมื่อใช้งานกับโหลดเหนี่ยวนำหรือโหลดอิมพีแดนซ์ต่ำ จะทำให้ออปโตคัปเปลอร์ภายในเสียหายและทำลายช่องเอาต์พุต

DVP40EH00T3 ประสานงานการสร้างพัลส์สำหรับเซอร์โวไดรฟ์ภายนอกอย่างไร?

หน่วยประมวลผลหลักนี้มีรีจิสเตอร์ฮาร์ดแวร์ความเร็วสูงเฉพาะทางสำหรับสร้างพัลส์เทรนอิสระ (สูงสุด 200 kHz) โดยใช้คำสั่งกำหนดตำแหน่งมาตรฐาน เช่น PLSV, DRVI และ DRVA เนื่องจากใช้งานเอาต์พุตทรานซิสเตอร์ จึงส่งสัญญาณคลื่นสี่เหลี่ยมที่คมชัด ซึ่งเซอร์โวไดรฟ์ต้องการสำหรับการติดตามตำแหน่งแบบไม่มีความคลาดเคลื่อน

ยูนิตนี้สามารถเพิ่มตัวเลือกการสื่อสารอื่นนอกเหนือจากพอร์ตอนุกรมได้หรือไม่?

ได้ แม้ว่ายูนิตพื้นฐานจะมีอินเทอร์เฟซอนุกรม RS-232 และ RS-485 Modbus ในตัว แต่แพลตฟอร์มฮาร์ดแวร์ DVP-EH3 รองรับโมดูลขยายการสื่อสารความเร็วสูงด้านซ้าย โมดูลเหล่านี้ช่วยให้ตัวควบคุมเชื่อมต่อกับเครือข่ายระบบอัตโนมัติอุตสาหกรรม Profibus-DP, DeviceNet และ Ethernet (Modbus TCP) ได้

แนวทางการติดตั้งใช้งานภาคสนามและความปลอดภัย

• การป้องกันทรานซิสเตอร์และแรงดันรั่วไหล: เอาต์พุตทรานซิสเตอร์จะมีกระแสรั่วไหลตกค้างเล็กน้อย (ต่ำกว่า 0.1 mA) แม้ปิดการทำงานแล้ว หากใช้ขับหลอดไฟแสดงสถานะกระแสต่ำมากหรือรีเลย์อิเล็กทรอนิกส์ที่ไวต่อสัญญาณ ซึ่งอาจทำงานผิดพลาดจากกระแสรั่วไหลนี้ ให้ต่อรีซิสเตอร์ระบายแบบขนานกับโหลดเพื่อบายพาสแรงดันตกค้าง

• การจัดวางการระบายอากาศของตู้: ติดตั้งแชสซีในแนวนอนบนราง DIN ขนาด 35 mm แบบสมมาตรมาตรฐาน เพื่อให้เกิดการพาความร้อนตามธรรมชาติผ่านชุดฮีตซิงก์ภายในอย่างเหมาะสม ต้องเว้นระยะห่างอย่างน้อย 50 mm จากรางเดินสายและอุปกรณ์ไฟฟ้าโดยรอบอย่างเคร่งครัด ตรวจสอบให้อุณหภูมิอากาศภายในแผงไม่เกินขีดจำกัด 55 องศาเซลเซียส

• การแยกสายไฟ I/O ความเร็วสูง: เดินสายสัญญาณเอาต์พุตพัลส์ 200 kHz ความเร็วสูงและสายอินพุตเอ็นโคเดอร์ภายในท่อร้อยสายที่มีชีลด์โดยเฉพาะ เดินสาย DC แรงดันต่ำเหล่านี้ให้แยกออกจากสายอินพุตไฟ AC (100-240 VAC) และสายมอเตอร์กำลังสูงอย่างสมบูรณ์ เพื่อหลีกเลี่ยงการรบกวนทางแม่เหล็กไฟฟ้าและการบิดเบือนของสัญญาณ
