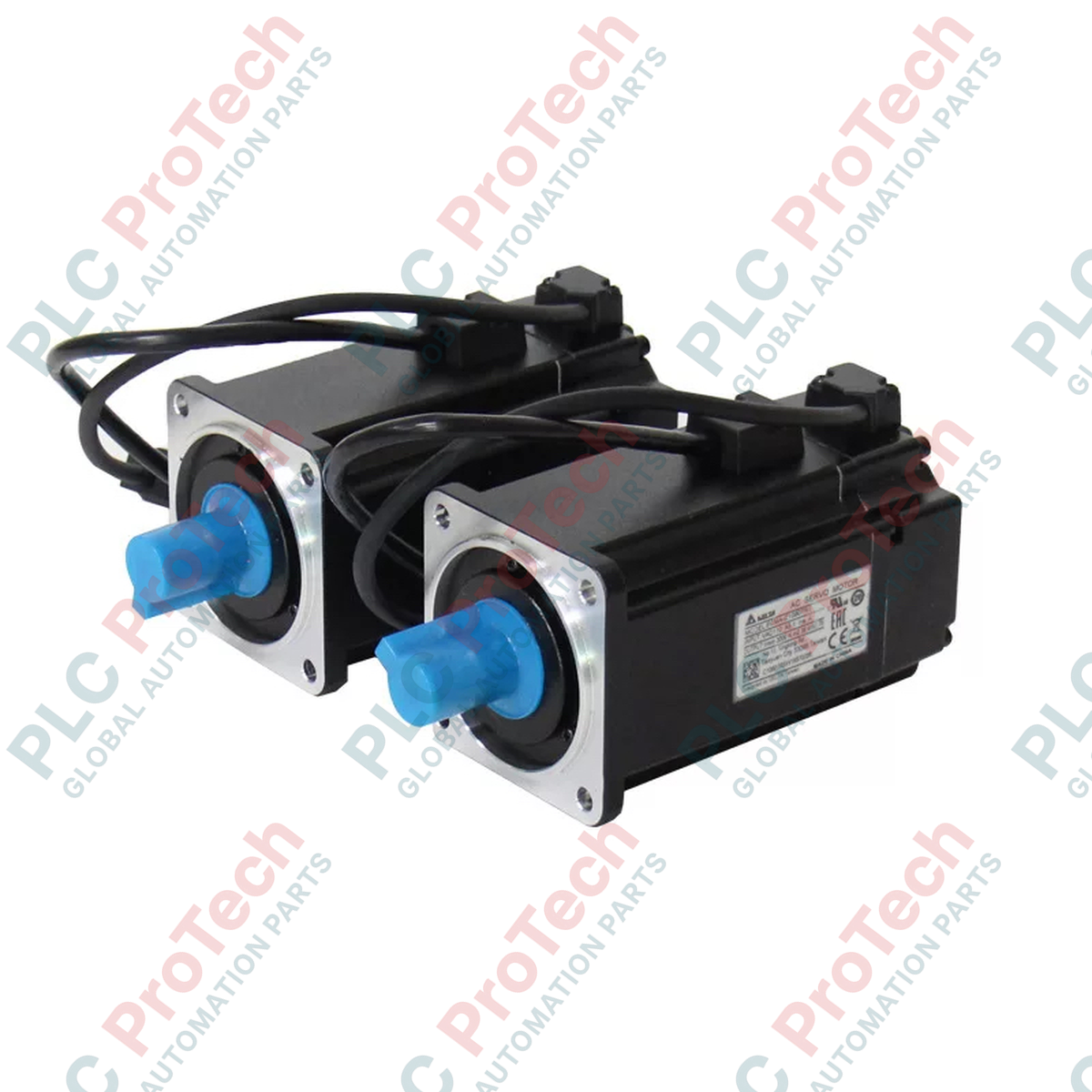

DELTA ECMA-C10602SS ซีรีส์ ASDA-A2 เซอร์โวมอเตอร์ AC 200 W

ภาพรวมและคุณค่าด้านวิศวกรรม

 ECMA-C10602SS (ECMAC10602SS) เป็นมอเตอร์เซอร์โว AC แบบซิงโครนัสเกรดอุตสาหกรรมที่ออกแบบมาเพื่อการควบคุมการเคลื่อนที่แบบไดนามิกสูงและความแม่นยำสูงภายในแพลตฟอร์ม Delta ASDA-A2 ด้วยความเร็วพิกัด 3000 r/min และกำลังเอาต์พุต 200 W มอเตอร์นี้จึงให้รูปแบบการเร่งและชะลอความเร็วอย่างรวดเร็วที่จำเป็นสำหรับสายการประกอบอิเล็กทรอนิกส์ความเร็วสูง ระบบอัตโนมัติในห้องปฏิบัติการ เครื่องจักรสิ่งทอ และกลไกหยิบและวางที่มีความแม่นยำ

เอ็นโค้ดเดอร์ออปติคัลแบบเพิ่มค่า 20 บิตในตัวให้ความละเอียดเชิงมุมยอดเยี่ยม ช่วยให้ไดรฟ์หลักตรวจจับและแก้ไขความคลาดเคลื่อนของตำแหน่งที่ต่ำกว่าพิลิปดาได้ การผสานเบรกยึดสำหรับงานหนักเข้ากับซีลน้ำมันที่ทนทานทำให้อุปกรณ์นี้สามารถรักษาเสถียรภาพทางกลได้ทันทีเมื่อไฟฟ้าดับ และปกป้องขดลวดภายในจากการแทรกซึมของของเหลว ช่วยลดเวลาหยุดทำงานของระบบที่ไม่คาดคิดในสภาพแวดล้อมการผลิตที่มีความผันผวน

การกำหนดค่าระบบและสถาปัตยกรรมทางกล

มอเตอร์นี้อยู่ในตระกูลมอเตอร์สับเปลี่ยนทางไฟฟ้า (ECM) และมีขนาดเฟรม 60 มม. ซึ่งเหมาะสำหรับข้อจำกัดด้านพื้นที่ในโครงร่างเครื่องจักรที่มีความหนาแน่นสูง มอเตอร์ทำงานด้วยอินพุต 220 V ซึ่งสอดคล้องกับโครงสร้างบัสไฟฟ้าของแผงควบคุมอุตสาหกรรมมาตรฐาน

อินเทอร์เฟซทางกลได้รับการกำหนดค่าเป็นรุ่น "S-Type" ซึ่งผสานรูปทรงเพลาเฉพาะที่มีร่องลิ่มมาตรฐานและรูสกรูเข้ากับเบรกยึดแม่เหล็กไฟฟ้าในตัว เพื่อให้ใช้งานร่วมกับพื้นโรงงานที่มีสภาพรุนแรงซึ่งมีสารหล่อลื่น น้ำมันตัดกลึง หรือสารหล่อเย็น หน้าแปลนด้านหน้าได้รับการซีลอย่างสมบูรณ์ด้วยซีลน้ำมันเกรดอุตสาหกรรม เพื่อป้องกันไม่ให้ของเหลวไหลตามแนวเพลาเข้าสู่ตัวเรือนมอเตอร์

ข้อมูลจำเพาะด้านฮาร์ดแวร์

ข้อสงสัยด้านเทคนิคและการแก้ไขปัญหา

• ความแตกต่างด้านการทำงานระหว่างเบรกยึดแบบติดตั้งในตัวกับระบบเบรกแบบไดนามิกคืออะไร

  เบรกแม่เหล็กไฟฟ้าที่ติดตั้งใน ECMA-C10602SS เป็นเบรกสำหรับยึดค้างอยู่กับที่โดยเฉพาะ ออกแบบมาเพื่อล็อกเพลามอเตอร์ให้อยู่ในตำแหน่งเมื่อไดรฟ์ไม่มีไฟเลี้ยงหรืออยู่ในภาวะหยุดฉุกเฉิน เพื่อป้องกันไม่ให้แกนแนวดิ่งตกลงเนื่องจากแรงโน้มถ่วง ห้ามใช้เบรกนี้เพื่อลดความเร็วของโหลดที่กำลังเคลื่อนที่โดยเด็ดขาด เนื่องจากผ้าเสียดทานจะสึกหรออย่างรวดเร็วและเกิดความเสียหายทางกลก่อนเวลาอันควร

• เอ็นโค้ดเดอร์อินคริเมนทัล 20 บิตทำงานอย่างไรเมื่อเกิดไฟฟ้าดับโดยสมบูรณ์?

  เนื่องจากเอ็นโค้ดเดอร์เป็นชนิดอินคริเมนทัล จึงสูญเสียการติดตามตำแหน่งสัมบูรณ์เมื่อมีการตัดการจ่ายไฟออกจากระบบควบคุม หลังระบบเริ่มทำงานใหม่ PLC หรือตัวควบคุมการเคลื่อนที่ต้องดำเนินขั้นตอนโฮมเพื่อสร้างจุดอ้างอิงสัมบูรณ์ของเครื่องจักรขึ้นใหม่ สำหรับการใช้งานที่ต้องการคงพิกัดตำแหน่งไว้โดยไม่ต้องทำขั้นตอนโฮม ต้องใช้มอเตอร์รุ่นที่ติดตั้งเอ็นโค้ดเดอร์แบบสัมบูรณ์

• ต้องมีแนวทางการบำรุงรักษาใดบ้างสำหรับซีลน้ำมันในตัว?

  ซีลน้ำมันกำหนดให้ระดับน้ำมันในกระปุกเกียร์หรือโครงครอบเครื่องจักรที่เชื่อมต่ออยู่ต้องต่ำกว่าแนวกึ่งกลางเพลามอเตอร์ในช่วงหยุดนิ่ง ตรวจสอบให้แน่ใจว่าซีลน้ำมันได้รับการหล่อลื่นอย่างต่อเนื่องจากการกระเด็นของน้ำมันหรืออ่างน้ำมันของกลไกเกียร์ การเดินซีลน้ำมันแบบแห้งสนิทเป็นเวลาการทำงานต่อเนื่องนานจะทำให้ขอบซีลยางสังเคราะห์เสื่อมสภาพจากความร้อน ส่งผลให้ซีลล้มเหลวในที่สุด

การทดสอบเดินระบบภาคสนามและระเบียบความปลอดภัย

การจัดแนวเพลาและการเชื่อมต่อทางกล

เมื่อเชื่อมต่อโครงมอเตอร์ขนาด 60 มม. เข้ากับบอลสกรูหรือกระปุกเกียร์ดาวเคราะห์ ให้ใช้คัปปลิงยืดหยุ่นคุณภาพสูง การเยื้องแนวแบบแข็งที่เกิน 0.03 มม. จะทำให้เกิดแรงในแนวรัศมีแบบเป็นคาบบนตลับลูกปืนด้านหน้า เร่งความล้าทางกล ทำให้ซีลน้ำมันสึกหรอก่อนเวลา และทำให้เกิดระลอกการกำหนดตำแหน่งความถี่สูงในวงรอบเซอร์โว ห้ามใช้ค้อนทุบเพลาในระหว่างติดตั้งลิ่ม เพราะจะทำให้จานเอ็นโค้ดเดอร์แบบออปติคัลภายในเสียหาย

การแยกสายไฟและสายเอ็นโค้ดเดอร์

เดินสายไฟมอเตอร์ (รวมสายเบรกยึดค้าง) และสายเอ็นโค้ดเดอร์แรงดันต่ำผ่านท่อร้อยสายอุตสาหกรรมหรือโซ่กระดูกงูแยกจากกัน สายไฟมอเตอร์นำแรงดันสวิตชิ่ง PWM ความถี่สูงจากไดรฟ์ ซึ่งอาจทำให้เกิดสัญญาณรบกวนแบบคัปปลิงเชิงความจุเข้าสู่คู่สายดิฟเฟอเรนเชียลของเอ็นโค้ดเดอร์ ตรวจสอบให้แน่ใจว่าชีลด์ของสายเอ็นโค้ดเดอร์ต่อลงกราวด์เฉพาะผ่านเปลือกด้านนอกของคอนเน็กเตอร์ CN2 ที่ฝั่งไดรฟ์เท่านั้น

การจัดการสภาพแวดล้อมและความร้อน

ติดตั้งมอเตอร์ในตำแหน่งที่มีการไหลเวียนของอากาศแบบพาความร้อนรอบครีบสเตเตอร์อะลูมิเนียมได้อย่างไม่จำกัด หากมอเตอร์ติดตั้งอยู่ภายในโครงครอบทางกลแบบปิดซึ่งมีอุณหภูมิโดยรอบสูงกว่า 40 องศาเซลเซียส ต้องเป่าลมระบายความร้อนภายนอกไปยังตัวมอเตอร์โดยตรง ตรวจสอบอุณหภูมิขดลวดภายในผ่านพารามิเตอร์ซอฟต์แวร์ของไดรฟ์ เพื่อให้แน่ใจว่าอุณหภูมิไม่เกินขีดจำกัด 130 องศาเซลเซียสของฉนวนคลาส B ในรอบการทำงานต่อเนื่อง
