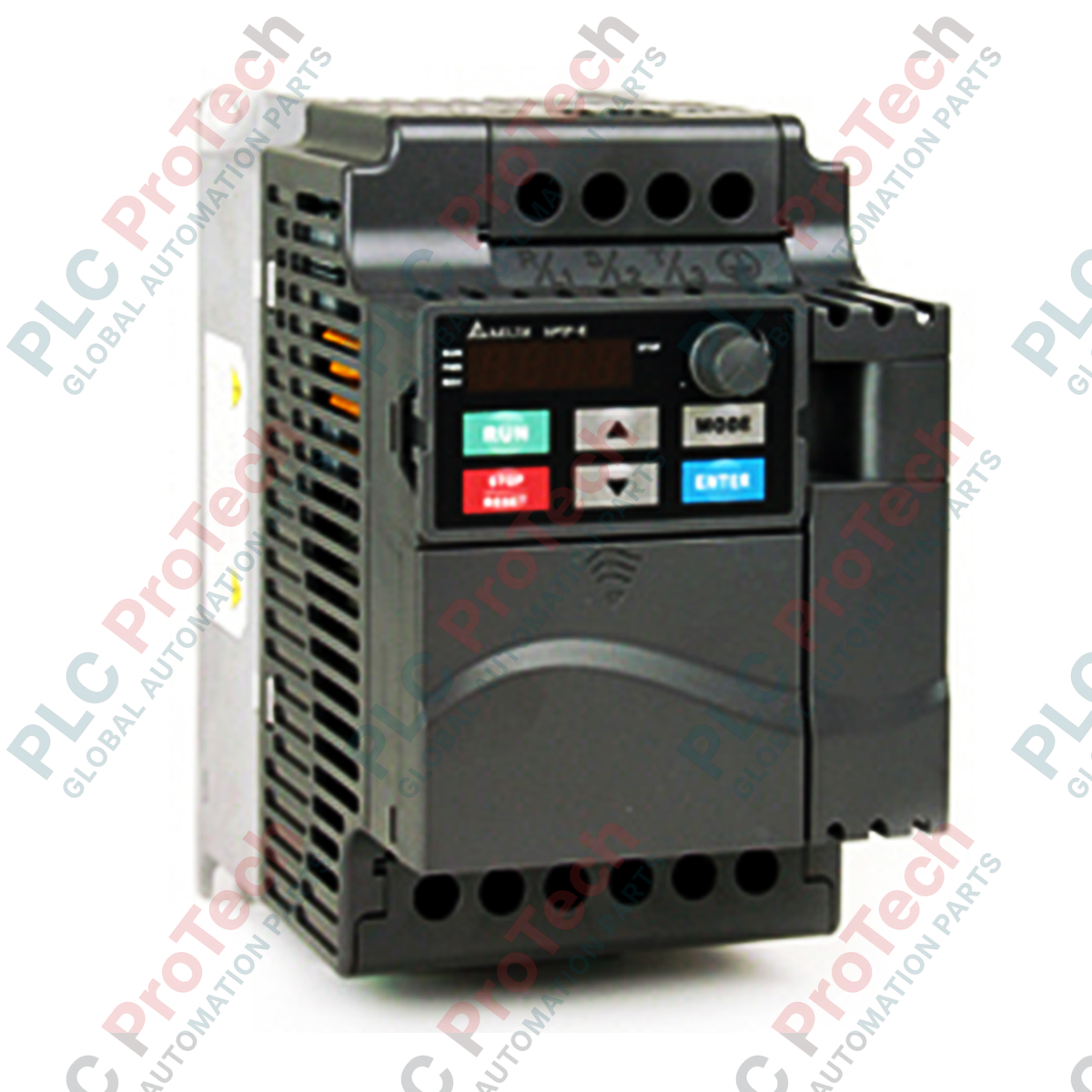

VFD037E43A (VFD037E43A) คืออินเวอร์เตอร์ไดรฟ์แบบเวกเตอร์ไร้เซนเซอร์ชนิดโมดูลาร์ ประสิทธิภาพสูง ซึ่ง Delta ออกแบบภายใต้แพลตฟอร์ม VFD-E Series ที่ปรับใช้งานได้หลากหลาย ด้วยกำลังพิกัดที่แม่นยำ 3.7 kW และกระแสเอาต์พุตต่อเนื่อง 11.2 แอมป์ ไดรฟ์ปรับความถี่แบบกะทัดรัดนี้ออกแบบมาสำหรับงานอุตสาหกรรมที่ใช้กำลังม้าต่ำถึงปานกลาง และต้องการการผสานระบบที่ยืดหยุ่นกับความหนาแน่นแรงบิดสูง ในงานภาคสนามที่มีความต้องการสูง เช่น ระบบสายพานลำเลียงอัตโนมัติ เครื่องจักรผสมอุตสาหกรรม เครื่องปั่นด้าย และชุดปั๊มเฉพาะจุด VFD037E43A ช่วยรักษาความต่อเนื่องของระบบและลดเวลาหยุดทำงานที่ไม่ได้วางแผนลงอย่างมาก ด้วยคุณสมบัติ PLC ในตัว ความสามารถในการติดตั้งแบบชิดด้านข้างที่ยืดหยุ่น และประสิทธิภาพด้านการระบายความร้อนที่แข็งแกร่ง ช่วงความถี่เอาต์พุตสูงทำให้อุปกรณ์นี้เป็นส่วนประกอบสำคัญสำหรับการขับมอเตอร์ AC ความเร็วสูงเฉพาะทางให้ทำงานได้อย่างราบรื่น
โครงสร้างฮาร์ดแวร์ของ VFD-E Series ได้รับการปรับให้เหมาะกับแผงควบคุมขนาดกะทัดรัดและการปรับแต่งเฉพาะจุด:
พื้นที่รองรับการขยายแบบโมดูลาร์: ออกแบบด้วยโครงเครื่องที่ยืดหยุ่น รองรับการ์ดขยายแบบเสียบสำหรับการสื่อสารฟิลด์บัส (รวมถึง DeviceNet, Profibus-DP และ LonWorks) พร้อมบล็อก I/O เพิ่มเติม
ลอจิกไมโคร-PLC ในตัว: ผสานชั้นการทำงานของ PLC ในตัว (สูงสุด 500 ขั้นตอน) ช่วยให้ไดรฟ์จัดการอินเตอร์ล็อกรีเลย์เฉพาะจุด เครื่องจักรสถานะอย่างง่าย และลูปนับเซนเซอร์ได้โดยอิสระ
ประหยัดพื้นที่ด้วยการติดตั้งชิดด้านข้าง: ใช้การออกแบบเชิงอุณหพลศาสตร์ที่มีประสิทธิภาพสูง ช่วยให้ติดตั้ง VFD-E หลายเครื่องติดกันบนราง DIN เดียวได้ เพิ่มประสิทธิภาพการใช้พื้นที่ในตู้ควบคุม
ตัวเลือกการป้อนกลับที่ยืดหยุ่น: รองรับการควบคุมแบบเวกเตอร์ไร้เซนเซอร์ (SVC) สำหรับการตอบสนองแรงบิดแบบวงรอบเปิดที่ปรับเปลี่ยนได้รวดเร็ว พร้อมเส้นโค้ง V/f มาตรฐานที่กำหนดค่าได้สำหรับระบบระบายอากาศแบบหลายมอเตอร์พื้นฐาน
ข้อมูลจำเพาะต่อไปนี้แสดงขีดจำกัดด้านกลไก ไฟฟ้า และสภาพแวดล้อมที่ได้รับการตรวจสอบแล้วสำหรับการออกแบบอุปกรณ์อุตสาหกรรม:
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| รุ่น | VFD037E43A |
| แบรนด์ | DELTA |
| แหล่งกำเนิด | ไต้หวัน |
| แนวคิดการควบคุม | การควบคุมแบบเวกเตอร์ไร้เซนเซอร์ (SVC), การควบคุม V/f |
| กำลังมอเตอร์ที่รองรับ | 3.7 kW (5.0 HP) |
| ระดับแรงดันไฟฟ้าขาเข้า | 460 V AC (3 เฟส, 50/60 Hz ตามพิกัด) |
| พิกัดกระแสต่อเนื่อง | 11.2 แอมป์ |
| ช่วงความถี่เอาต์พุต | 0 ถึง 600 Hz |
| ระดับการป้องกันของตัวเครื่อง | IP20 |
| ช่วงอุณหภูมิใช้งาน | -10 ถึง 50 องศาเซลเซียส (โดยไม่ต้องลดพิกัด) |
| รูปแบบการติดตั้ง | ราง DIN ขนาด 35 มม. แบบสมมาตร หรือติดผนัง |
| น้ำหนักฮาร์ดแวร์สุทธิ | 2.50 kg |
| น้ำหนักขนส่ง | 4.00 kg |
ข้อควรระวังหลักเมื่อใช้ช่วงความถี่เอาต์พุตเต็มช่วง 0 ถึง 600 Hz มีอะไรบ้าง
เมื่อขับสปินเดิลหรือมอเตอร์ความเร็วสูงเฉพาะทางที่สูงกว่าค่ามาตรฐาน 50/60 Hz ควรตรวจสอบว่าตลับลูกปืนเชิงกลของมอเตอร์ การถ่วงสมดุลโรเตอร์ และพัดลมระบายความร้อนได้รับการกำหนดพิกัดให้รองรับรอบต่อนาทีเป้าหมาย นอกจากนี้ เมื่อความถี่เอาต์พุตเพิ่มขึ้น ต้องปรับอัตราส่วนแรงดันต่อความถี่ของไดรฟ์อย่างเหมาะสม เพื่อป้องกันการอิ่มตัวของแกนเหล็กหรือประสิทธิภาพการลดสนามแม่เหล็กที่อ่อนเกินไป
การเชื่อมต่อบัส DC ที่ยืดหยุ่นในตัวช่วยเพิ่มประสิทธิภาพการใช้พลังงานในระบบหลายไดรฟ์ได้อย่างไร
VFD-E Series รองรับการใช้บัส DC ร่วมกัน ในระบบหลายไดรฟ์ที่มอเตอร์หนึ่งกำลังเบรก (สร้างพลังงานคืน เช่น รอกยกหรือม้วนคลายที่กำลังลดความเร็ว) ขณะที่อีกมอเตอร์กำลังขับ (ใช้พลังงาน) พลังงานที่สร้างคืนสามารถส่งผ่านบัส DC ร่วมไปยังไดรฟ์ที่กำลังขับได้โดยตรง ช่วยลดการใช้พลังงานจากระบบไฟฟ้าทั้งหมดและลดความร้อนที่ระบายออกจากตัวต้านทานเบรกภายนอก
ไดรฟ์มีการป้องกันภายในประเภทใดต่อความผิดปกติของกำลังไฟฟ้าขาเข้า
ไดรฟ์มีวงจรป้องกันที่ครอบคลุม ได้แก่ การตรวจติดตามแรงดันเกิน/แรงดันต่ำ การตรวจจับเฟสขาเข้าขาด การป้องกันไฟฟ้าลัดวงจรลงดิน และการตรวจสอบโอเวอร์โหลดเชิงความร้อนของมอเตอร์ด้วยระบบอิเล็กทรอนิกส์ (การคำนวณ I2t) เพื่อป้องกันความเสียหายของ IGBT ภายในจากความผันผวนเฉพาะจุดของระบบไฟฟ้า
ระยะห่างด้านความร้อนของตู้และข้อจำกัดการติดตั้งชิดด้านข้าง: แม้แพลตฟอร์ม VFD-E จะรองรับการติดตั้งแบบชิดด้านข้างความหนาแน่นสูง แต่ต้องตรวจสอบให้อุณหภูมิอากาศภายในตู้ไม่เกินขีดจำกัด 50 องศาเซลเซียส หากติดตั้งไดรฟ์ชิดกันโดยไม่มีช่องว่าง ให้ถอดฝาครอบกันฝุ่นด้านบนของตัวเครื่อง IP20 ออก เพื่อเพิ่มการไหลเวียนของอากาศตามธรรมชาติผ่านช่องระบายความร้อนในตัว
แนวทางแยกสายไฟกำลังและสายควบคุม: เดินสาย AC ขาเข้าหลักทั้งหมด (R/L1, S/L2, T/L3) และสายมอเตอร์ PWM ความถี่สูง (U/T1, V/T2, W/T3) ในท่อโลหะแยกเฉพาะ โดยแยกจาก I/O ดิจิทัลแรงดันต่ำและสายสัญญาณควบคุมแอนะล็อกอย่างน้อย 100 มม. โครงสร้างนี้ช่วยกำจัดการแทรกสัญญาณรบกวนความถี่สูงเข้าสู่ลูปเซนเซอร์ 4-20mA หรือ 0-10V ที่ไวต่อสัญญาณรบกวน
การต่อลงดินโครงเครื่องแบบอิมพีแดนซ์ต่ำ: เชื่อมต่อขั้วต่อลงดินเฉพาะของไดรฟ์เข้ากับบัสทองแดงกราวด์หลักของตู้โดยตรง ด้วยตัวนำขนาดใหญ่ที่มีอิมพีแดนซ์ต่ำ หลีกเลี่ยงการเดินสายเป็นวงลูปหรือเดินสายกราวด์ผ่านเครื่องจักรข้างเคียง เนื่องจากจำเป็นต้องใช้การต่อลงดินแบบจุดเดียวลักษณะดาวโดยตรง เพื่อระงับกระแสไฟฟ้าโหมดร่วมที่เกิดจากการสวิตชิ่ง IGBT ความเร็วสูง
