ภาพรวมผลิตภัณฑ์

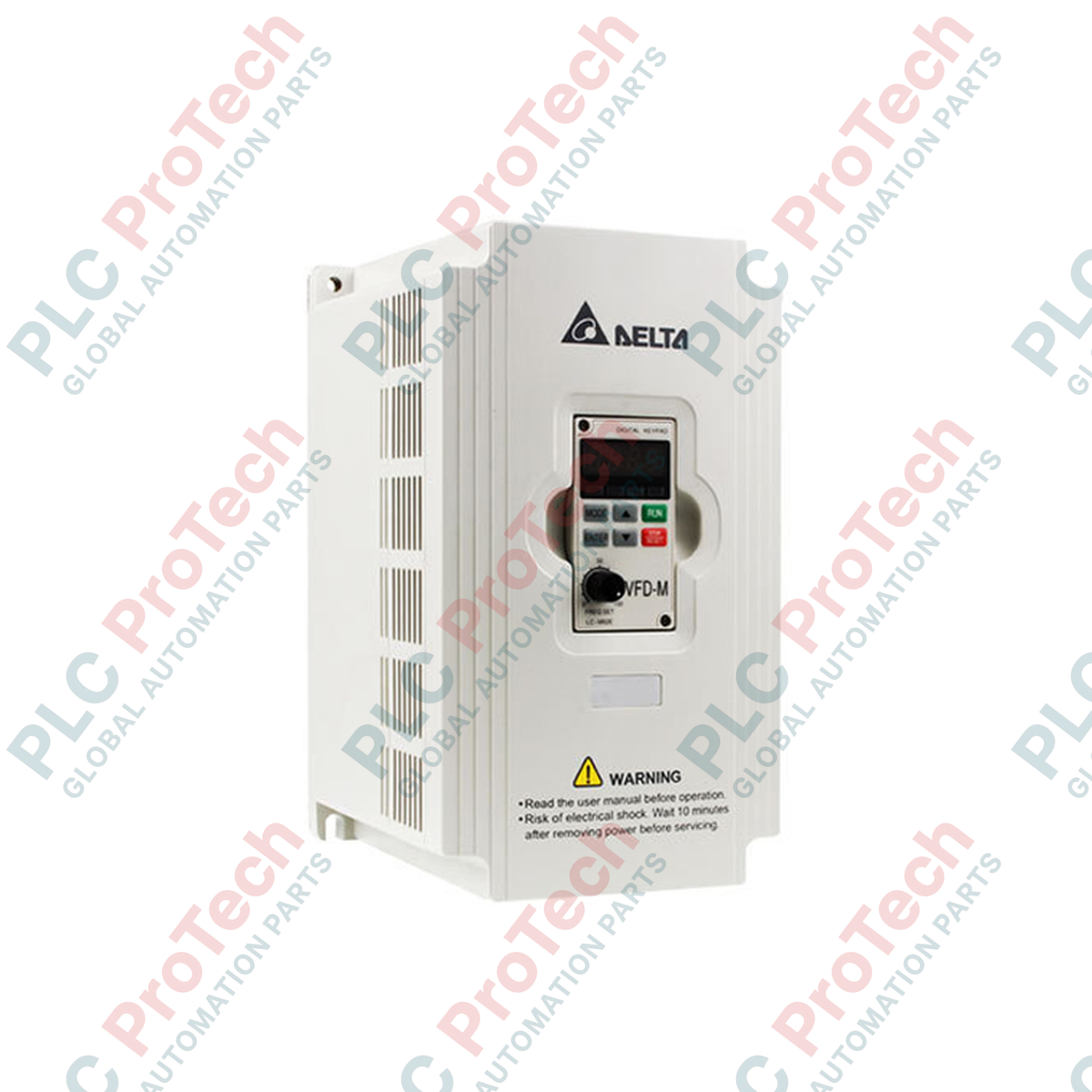

VFD037M21A (VFD037M21A) เป็นอินเวอร์เตอร์ไมโครแบบเวกเตอร์ไร้เซนเซอร์ที่มีขนาดกะทัดรัดเป็นพิเศษจากซีรีส์ VFD-M ของ Delta ออกแบบมาสำหรับการใช้งานในพื้นที่จำกัด ด้วยพิกัดการทำงานต่อเนื่องในภาคอุตสาหกรรม 2.2 kW (3.0 HP) อินเวอร์เตอร์นี้มอบเสถียรภาพความถี่สูงและสมรรถนะด้านแรงบิดที่ยอดเยี่ยม เหมาะอย่างยิ่งสำหรับสายพานลำเลียงอัตโนมัติ อุปกรณ์แปรรูปอาหาร เครื่องจักรงานไม้ และพัดลมระบายอากาศ ด้วยการผสานระบบชดเชยแรงบิดแบบไดนามิกและวงจรควบคุม PID ในตัว VFD037M21A จึงช่วยรักษาความต่อเนื่องของระบบและลดเวลาหยุดทำงานที่ไม่ได้วางแผนไว้ ชุดภาคกำลังที่ยืดหยุ่นช่วยให้ติดตั้งเข้ากับระบบไฟฟ้าแบบ 1 เฟสหรือ 3 เฟส 200–240 V ได้อย่างมีประสิทธิภาพ
การกำหนดค่าทางเทคนิค
อินเวอร์เตอร์ไมโครรุ่นนี้ออกแบบมาให้ปรับใช้ได้สูงสุด โดยมีวงจรเรียงกระแสแบบบริดจ์ที่รองรับลำดับไฟขาเข้าแบบ 1 เฟสและ 3 เฟสได้โดยตรง ใช้การควบคุมเวกเตอร์ไร้เซนเซอร์ (SVC) ร่วมกับเส้นโค้ง V/f มาตรฐาน พร้อมเพิ่มแรงบิดอัตโนมัติที่ความเร็วต่ำเพื่อรองรับโหลดเริ่มต้นที่มีแรงเสียดทานสูง อินเวอร์เตอร์รองรับความถี่พาหะที่ปรับได้ (1–15 kHz) ช่วยให้วิศวกรปรับสมดุลระหว่างการลดเสียงรบกวนจากมอเตอร์กับการระบายความร้อนภายในได้ นอกจากนี้ยังมีอัลกอริทึมป้องกันการหยุดจากแรงดันเกิน ซึ่งจะปรับเวลาการลดความเร็วโดยอัตโนมัติเพื่อป้องกันบัส DC ระหว่างการลดโหลดหรือการเบรกอย่างรวดเร็ว
ข้อมูลจำเพาะทางเทคนิค
| คุณสมบัติ |
ข้อมูลจำเพาะ |
| รุ่น |
VFD037M21A |
| แบรนด์ |
DELTA |
| พิกัดกำลัง |
2.2 kW (3.0 HP) |
| กระแสเอาต์พุต |
10 A (ต่อเนื่อง) |
| แรงดันไฟฟ้าขาเข้า |
1 เฟส หรือ 3 เฟส 200–240 VAC |
| ความถี่เอาต์พุต |
0.1–400 Hz |
| วิธีระบายความร้อน |
พัดลมระบายอากาศแบบบังคับ |
| โหมดควบคุม |
เวกเตอร์ไร้เซนเซอร์ (SVC), V/f |
| ความถี่พาหะ |
1–15 kHz (ปรับได้) |
| น้ำหนัก |
3.20 kg |
คำถามที่พบบ่อย
ประสิทธิภาพระหว่างอินพุตแบบ 1 เฟสและ 3 เฟสแตกต่างกันอย่างไร
อินเวอร์เตอร์จ่ายเอาต์พุตเต็มพิกัด 10 A ได้ในการกำหนดค่าทั้งสองแบบ เมื่อใช้ไฟแบบ 1 เฟส ขั้วอินพุตจะดึงกระแส 11.5 A ส่วนเมื่อใช้ไฟแบบ 3 เฟส กระแสอินพุตจะลดลงเหลือ 7.6 A เนื่องจากการแบ่งโหลดระหว่างเฟสอย่างสมดุล ซึ่งช่วยลดความเค้นทางความร้อนที่เกิดกับวงจรเรียงกระแสภายใน
อินเวอร์เตอร์นี้จำเป็นต้องใช้อุปกรณ์เบรกภายนอกหรือไม่
อินเวอร์เตอร์มีระบบป้องกันการหยุดจากแรงดันเกินเพื่อจัดการพลังงานที่ป้อนกลับระหว่างการลดความเร็ว อย่างไรก็ตาม สำหรับรอบการเบรกอย่างรวดเร็วที่มีโหลดความเฉื่อยสูง ควรต่อเบรกตัวต้านทานแบบไดนามิกภายนอกเข้ากับขั้วต่อ
สามารถใช้อินเวอร์เตอร์นี้ในสภาพแวดล้อมที่มีฝุ่นหรือความชื้นได้หรือไม่
โครงเครื่องมาตรฐานไม่ได้ปิดผนึกเพื่อป้องกันความชื้นหรือฝุ่น และได้รับการรับรองสำหรับสภาพแวดล้อมที่แห้งและสะอาด หากใช้งานในสถานที่ที่มีความชื้นสูง สารเคมี หรือฝุ่นละเอียด เช่น โรงงานงานไม้ ต้องติดตั้งภายในตู้ครอบอุตสาหกรรมแบบปิดผนึกที่ได้มาตรฐาน IP54 หรือ NEMA 12
อินเวอร์เตอร์มีการป้องกันสัญญาณรบกวนทางไฟฟ้าอย่างไร
ควรติดตั้งโดยแยกสายไฟและสายควบคุมทั้งหมดออกจากกันทางกายภาพอย่างน้อย 100 mm เพื่อป้องกันการเหนี่ยวนำสัญญาณรบกวนทางแม่เหล็กไฟฟ้า นอกจากนี้ยังต้องใช้การต่อกราวด์แบบดาวโดยตรง เพื่อระบายกระแสโหมดร่วมอย่างปลอดภัย
แนวทางการติดตั้งใช้งานภาคสนามและความปลอดภัย
-
ระยะห่างเพื่อการระบายความร้อน: ติดตั้งอินเวอร์เตอร์ในแนวตั้งบนแผงย่อยโลหะแบนที่ไม่ติดไฟ เว้นระยะห่างอย่างน้อย 50 mm ทั้งสองด้าน และ 120 mm ด้านบนและด้านล่างของโครงเครื่อง เพื่อให้อากาศไหลผ่านจากพัดลมระบายความร้อนแบบบังคับได้อย่างไม่มีสิ่งกีดขวาง
-
การแยกสายไฟ: เดินสายไฟขาเข้า (L1, L2/N) และสายมอเตอร์ (U, V, W) ภายในท่อร้อยสายแยกต่างหาก โดยเว้นระยะจากอินพุตดิจิทัลแรงดันต่ำ คำสั่งความเร็ว 4-20mA และสายสื่อสารอย่างน้อย 100 mm
-
แนวทางการต่อลงดิน: ต่อขั้วกราวด์หลักเข้ากับบัสสายดินของแผงควบคุมโดยตรงด้วยตัวนำขนาดใหญ่ที่มีอิมพีแดนซ์ต่ำ หลีกเลี่ยงการต่อกราวด์แบบพ่วงต่อกันเป็นทอด ๆ และต้องใช้การต่อกราวด์แบบดาวโดยตรง เพื่อลดกระแสโหมดร่วมที่เกิดจากการสวิตช์ของ IGBT
