E82ZAFCC010 Lenze โมดูลฟังก์ชัน CAN PT รุ่น 8200 Vector

ภาพรวมผลิตภัณฑ์

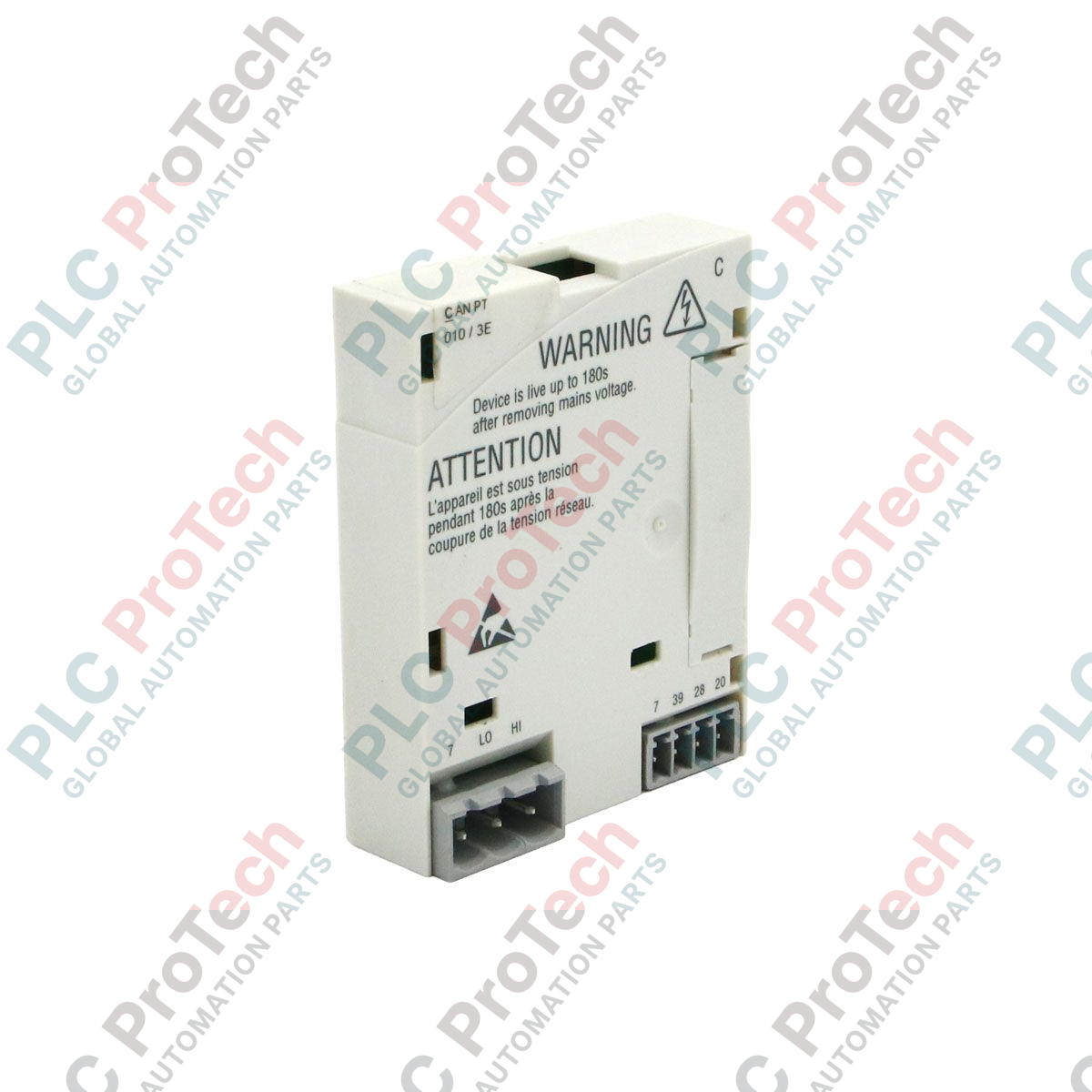

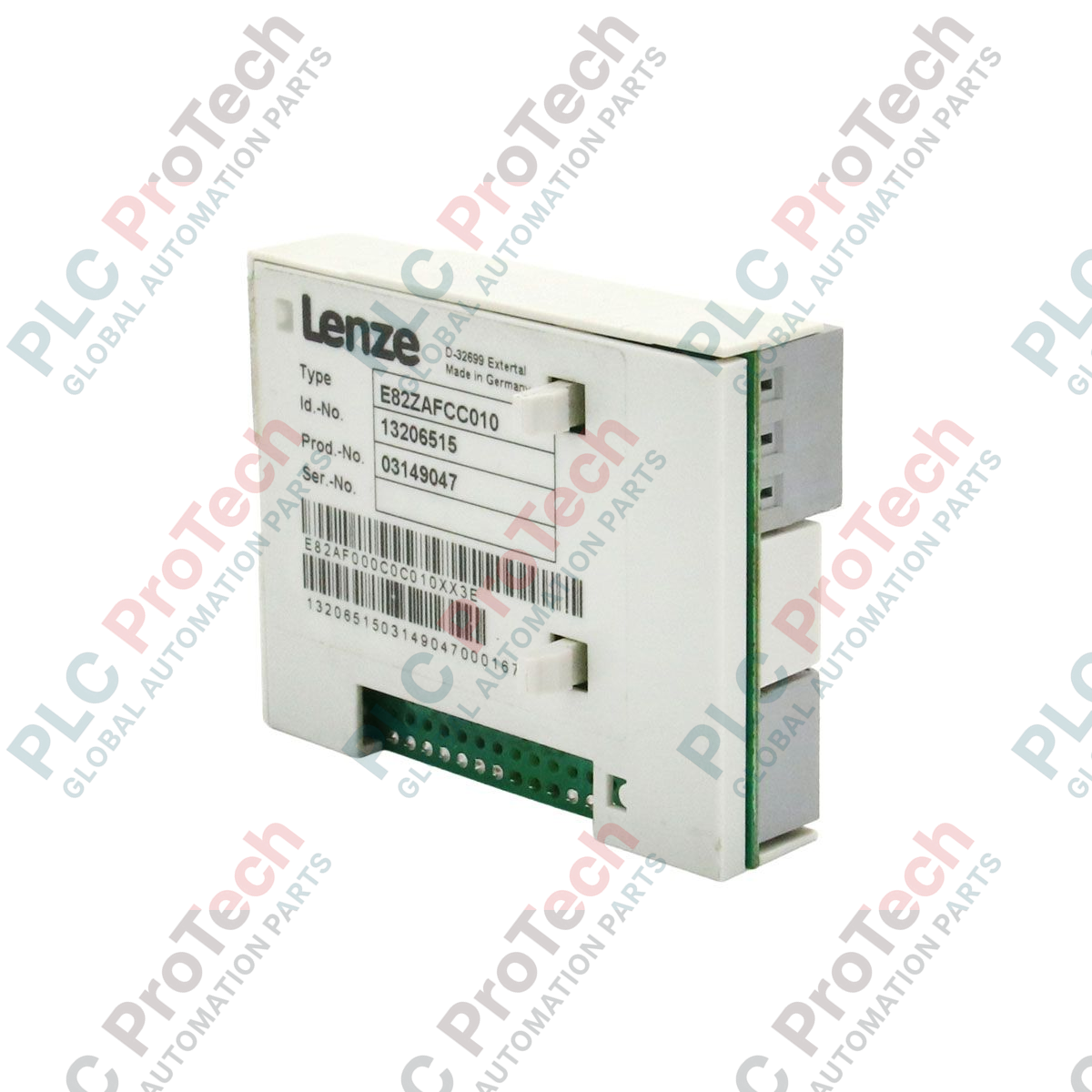

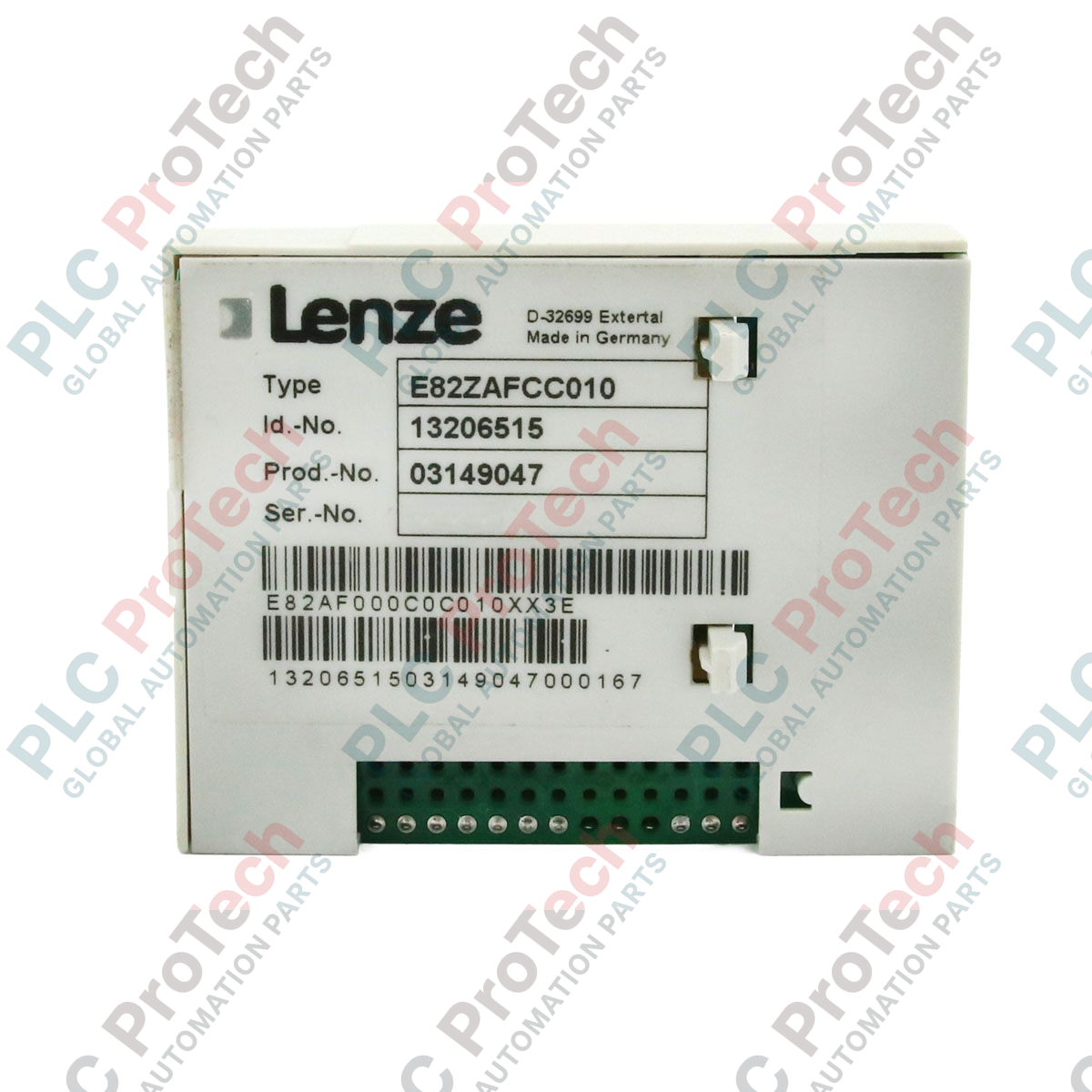

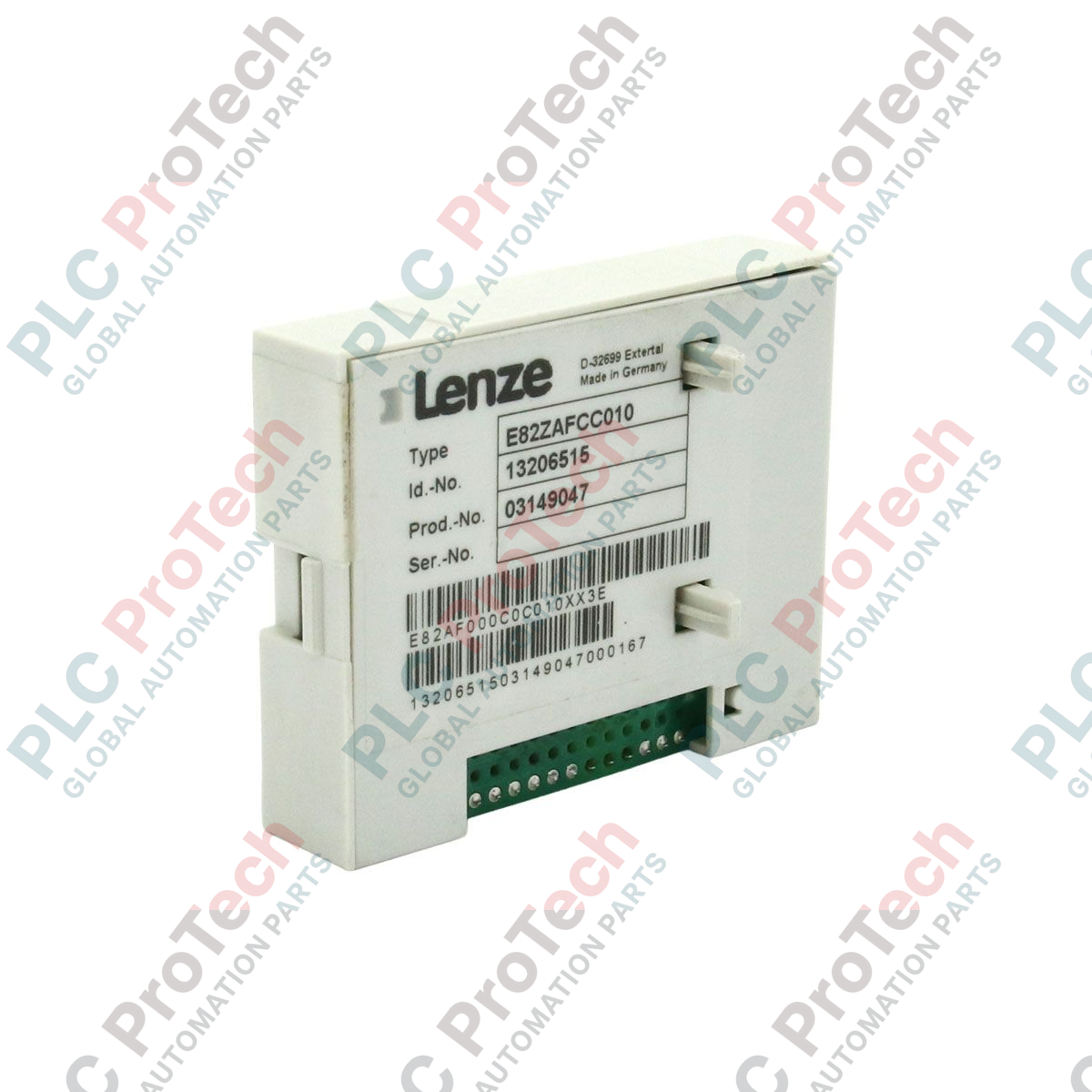

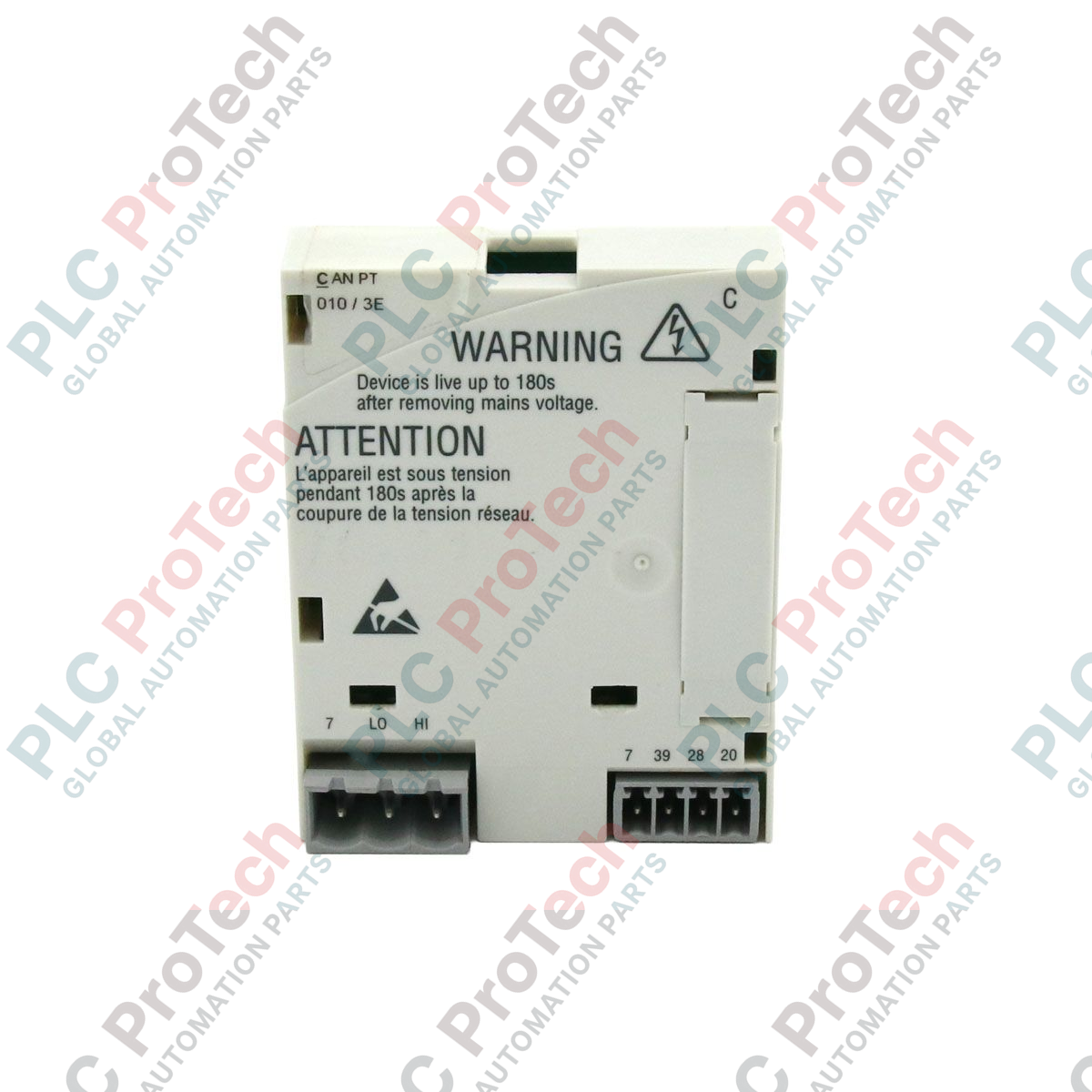

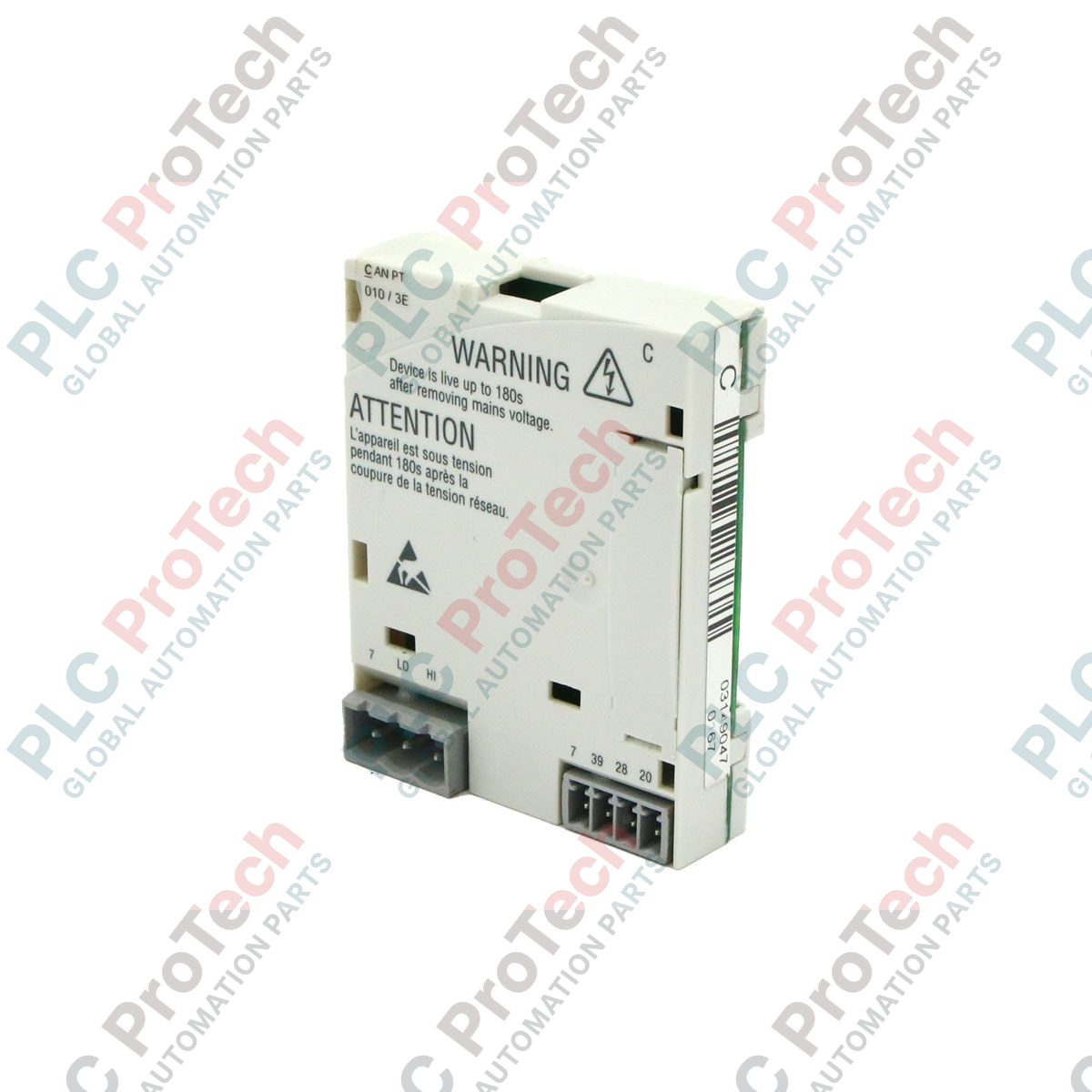

E82ZAFCC010 (E82ZAFCC010) เป็นโมดูลฟังก์ชัน System Bus (CAN) โดยเฉพาะ ซึ่งออกแบบมาสำหรับอินเวอร์เตอร์ควบคุมความถี่ซีรีส์ Lenze 8200 Vector ในสภาพแวดล้อมอัตโนมัติความเร็วสูง เช่น ระบบลำเลียงวัสดุ ศูนย์เครื่องจักร CNC และเครือข่ายสายพานลำเลียงที่ซับซ้อน โมดูลนี้ช่วยอำนวยความสะดวกในการสื่อสารแบบเรียลไทม์ที่สำคัญระหว่างไดรฟ์กับระบบควบคุมระดับสูง ด้วยการใช้งาน E82ZAFCC010 ผู้ปฏิบัติงานสามารถควบคุมทางลาดการเร่งความเร็วและขีดจำกัดแรงบิดได้อย่างแม่นยำสูง ซึ่งจำเป็นต่อการปกป้องชิ้นส่วนเครื่องจักรกลที่บอบบางและลดต้นทุนรวมตลอดอายุการใช้งาน ในฐานะส่วนประกอบที่อยู่ในสถานะ "Phase-Out" โมดูลนี้ยังคงเป็นอุปกรณ์สำคัญสำหรับวิศวกรซ่อมบำรุงที่ต้องรักษาประสิทธิภาพสูงสุดของระบบ 8200 Vector ที่มีอยู่ โดยไม่จำเป็นต้องปรับเปลี่ยนระบบทั้งหมด

การกำหนดค่าทางเทคนิค

E82ZAFCC010 ทำหน้าที่เป็นอินเทอร์เฟซแบบเสียบ ซึ่งช่วยให้อินเวอร์เตอร์ทำงานเป็นโหนดภายในเครือข่าย CANopen หรือ Lenze System Bus ตัวอักษร "PT" หมายถึงสถาปัตยกรรม "Pluggable Terminal" ซึ่งช่วยให้การเดินสายง่ายขึ้นและเปลี่ยนโมดูลได้อย่างรวดเร็วระหว่างการบำรุงรักษา โมดูลนี้ติดตั้งตัวรับส่งสัญญาณ CAN ความเร็วสูงที่รองรับออบเจ็กต์ข้อมูลกระบวนการ (PDO) ที่ซับซ้อนได้ ทำให้สามารถส่งค่าตั้งและป้อนกลับค่าจริง เช่น กระแสมอเตอร์และสถานะความร้อนได้พร้อมกัน การออกแบบที่กะทัดรัดและน้ำหนักประมาณ 0.04 kg สะท้อนความแม่นยำทางวิศวกรรมของเยอรมนี โดยมุ่งเพิ่มประโยชน์ใช้สอยภายในช่องขยายของอินเวอร์เตอร์ให้สูงสุดโดยไม่ก่อให้เกิดความร้อนมากเกินไป

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

ฉันจะกำหนดที่อยู่ของ E82ZAFCC010 บนเครือข่าย System Bus ได้อย่างไร

กำหนดที่อยู่โหนดผ่านเมนูพารามิเตอร์ของอินเวอร์เตอร์ (C0009) ตรวจสอบให้แน่ใจว่าที่อยู่ไม่ซ้ำกับอุปกรณ์อื่น และอัตราบอด (C0125) ตรงกับส่วน CAN ที่เหลือ เพื่อหลีกเลี่ยงข้อผิดพลาด bus-off

โมดูลนี้แตกต่างจาก E82ZAFCC100 อย่างไร

E82ZAFCC010 เป็นรุ่น CAN PT มาตรฐาน ซึ่งเน้นการเชื่อมต่อ system bus และการควบคุมพื้นฐาน ขณะที่รุ่นต่อมาหรือรุ่นที่มีส่วนต่อท้ายแตกต่างกันอาจมีจำนวน I/O หรือรูปแบบการจัดวางขั้วต่อที่แตกต่างกัน โปรดตรวจสอบการกำหนดขั้วต่อเฉพาะในคู่มือ Lenze เสมอ

โมดูลนี้รองรับโปรโตคอล CANopen หรือไม่

รองรับ และสามารถใช้งานร่วมกับมาตรฐานการสื่อสาร CANopen ได้ โดยต้องผสานไฟล์ GSD/EDS ที่ถูกต้องเข้ากับซอฟต์แวร์กำหนดค่า PLC ของคุณ เช่น Lenze GDC หรือ TIA Portal

สถานะ "Phase-Out" มีความหมายอย่างไรต่อความพร้อมใช้งานของฉัน

หมายความว่าผลิตภัณฑ์ไม่ได้อยู่ในการผลิตจำนวนมากอย่างต่อเนื่องแล้ว อย่างไรก็ตาม โดยทั่วไปจะมีการเก็บสต็อกของแท้ไว้หลายปีเพื่อรองรับระบบอุตสาหกรรมที่มีอยู่ แนะนำให้เก็บเครื่องสำรองไว้ในสถานที่ติดตั้งเพื่อให้สามารถกู้คืนระบบโดยไม่หยุดทำงาน

คู่มือวิศวกรรมและการติดตั้ง

• การติดตั้งตัวต้านทานปลายเครือข่าย: สำหรับการส่งข้อมูลที่เชื่อถือได้ ต้องติดตั้งตัวต้านทานปลายสาย 120 Ohm ที่ปลายทางกายภาพทั้งสองด้านของเครือข่าย CAN หากติดตั้งตัวต้านทานปลายบัสไม่ถูกต้อง จะทำให้เกิดการสื่อสารขัดข้องเป็นระยะและแสดงข้อผิดพลาด "CE0" (Communication Error) บนอินเวอร์เตอร์

• การเลือกสายเคเบิลและการชีลด์: ใช้เฉพาะสายเคเบิลคู่บิดเกลียวแบบมีชีลด์คุณภาพสูงที่ได้รับการจัดอันดับสำหรับ CANbus โดยเฉพาะ (โดยทั่วไปมีอิมพีแดนซ์คุณลักษณะ 120 Ohms) ต้องเชื่อมต่อชีลด์เข้ากับขั้ว PE (สายดินป้องกัน) ที่ด้านอินเวอร์เตอร์โดยใช้การเชื่อมต่ออิมพีแดนซ์ต่ำ เพื่อระบายสัญญาณรบกวนเหนี่ยวนำจากภาคกำลังของ VFD

• การจัดแนวช่องเสียบและความปลอดภัย: ก่อนติดตั้ง E82ZAFCC010 ตรวจสอบให้แน่ใจว่าอินเวอร์เตอร์ถูกตัดพลังงานอย่างสมบูรณ์ รออย่างน้อย 5 นาทีเพื่อให้ตัวเก็บประจุภายในคายประจุ จัดแนวขั้วต่อหลายพินของโมดูลให้ตรงกับช่องอินเทอร์เฟซภายในของอินเวอร์เตอร์อย่างระมัดระวัง การใช้แรงมากเกินไปอาจทำให้พินเคลือบทองที่บอบบางเสียหาย และนำไปสู่ความเสียหายถาวรของฮาร์ดแวร์
