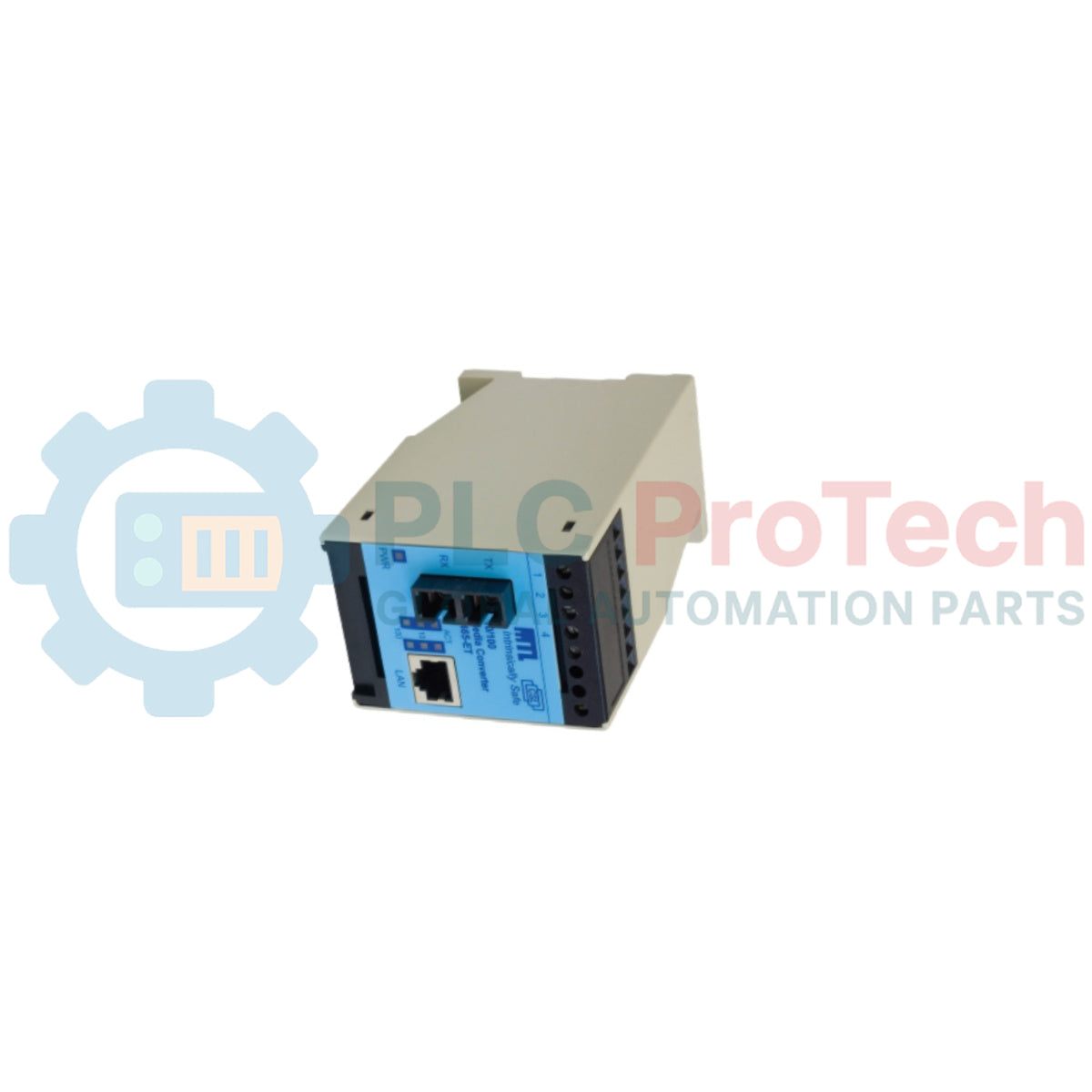

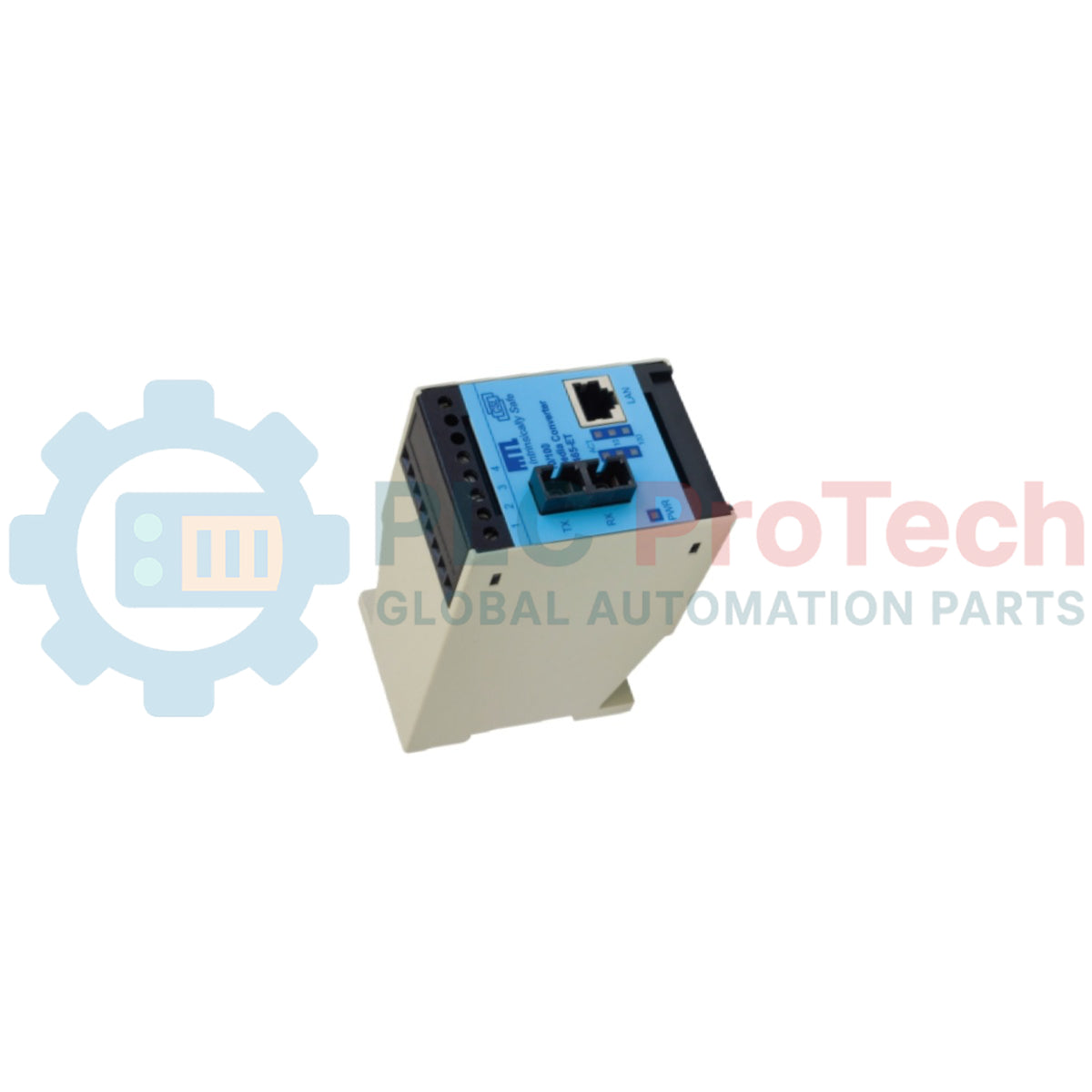

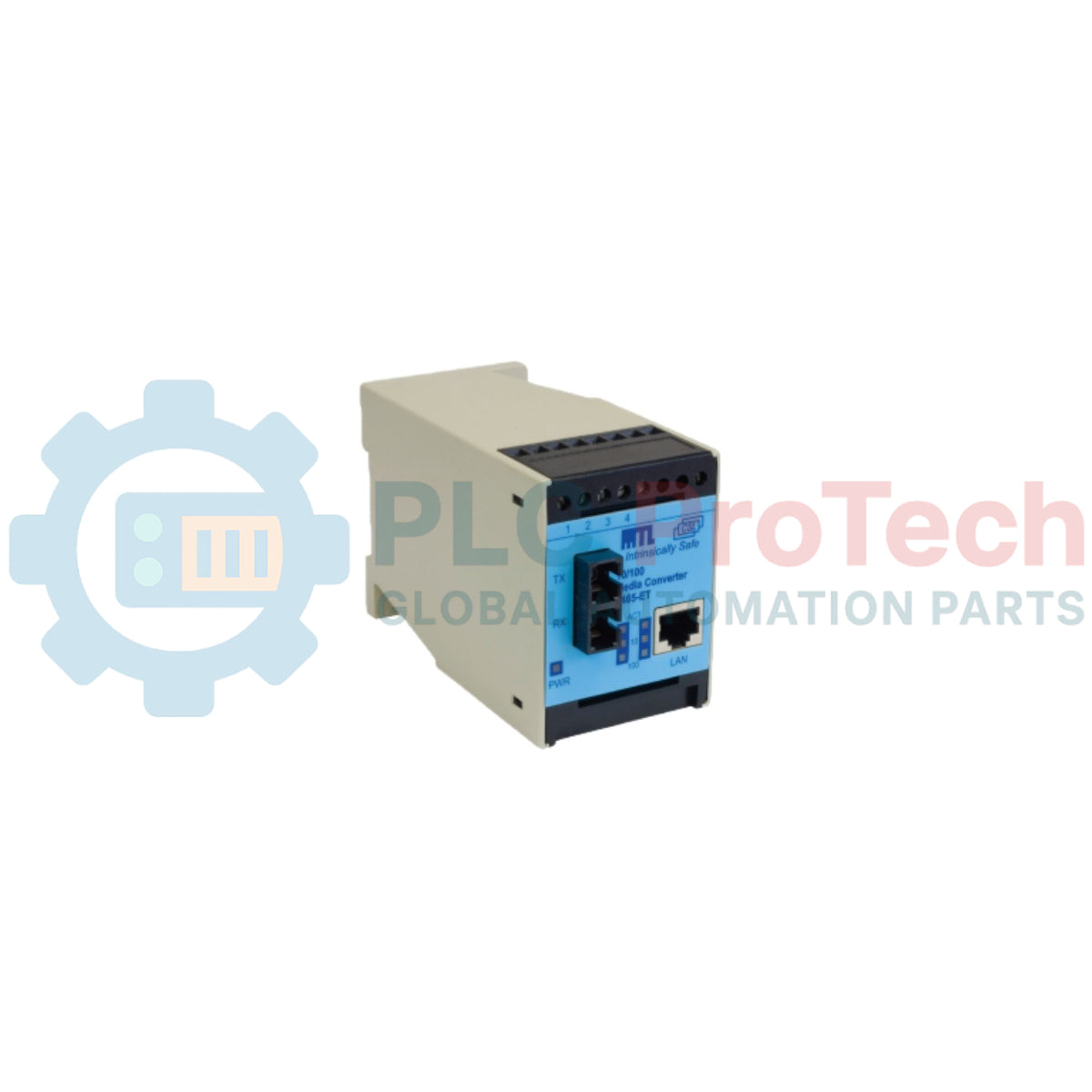

MTL 9465-ET (MTL9465ET) คือมีเดียคอนเวอร์เตอร์ทองแดงเป็นไฟเบอร์ความเร็ว 10/100Mbps ที่ทนทาน ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่เป็นอันตราย อุปกรณ์นี้ขยายระยะทางเครือข่ายอีเทอร์เน็ตได้สูงสุด 5 กม. พร้อมการแยกทางไฟฟ้าแบบกัลวานิกอย่างสมบูรณ์และภูมิคุ้มกันต่อสัญญาณรบกวนทางไฟฟ้าในระดับสูง จึงเหมาะสำหรับโรงกลั่น โรงงานเคมี และงานเหมืองแร่
คอนเวอร์เตอร์นี้ช่วยให้ส่งข้อมูลได้อย่างน่าเชื่อถือจากพื้นที่อันตรายโซน 1 ไปยังห้องควบคุมในพื้นที่ปลอดภัย ลดความเสี่ยงจากสัญญาณเสื่อมและป้องกันระบบหยุดทำงานโดยไม่คาดคิด การทำงานแบบโปร่งใสช่วยให้ใช้งานร่วมกับโครงสร้างพื้นฐาน 10/100Base-T ที่มีอยู่ได้อย่างสมบูรณ์ จึงเป็นบริดจ์ที่เชื่อถือได้สำหรับเครือข่ายอัตโนมัติ IIoT สมัยใหม่
MTL 9465-ET รองรับออปติก 1300 nm และตัวเลือกการเชื่อมต่อไฟเบอร์หลายรูปแบบ มีให้เลือกใช้ขั้วต่อ ST สำหรับไฟเบอร์มัลติโหมด 62.5/125 µm รวมถึงขั้วต่อ SC สำหรับทั้งไฟเบอร์มัลติโหมดและไฟเบอร์โหมดเดี่ยวขนาด 9 µm จึงรองรับการติดตั้งที่ยืดหยุ่นสำหรับการออกแบบเครือข่ายอุตสาหกรรมที่หลากหลาย
อินเทอร์เฟซทองแดงใช้ขั้วต่อ RJ45 มาตรฐานสำหรับอีเทอร์เน็ต 10/100Base-T ส่วนอินเทอร์เฟซไฟเบอร์มีเอาต์พุตเชิงแสงที่ปลอดภัยโดยเนื้อแท้ ช่วยให้เดินสายไฟเบอร์ผ่านพื้นที่อันตรายโซน 0 ได้โดยไม่ก่อให้เกิดความเสี่ยงต่อการจุดระเบิด
โมดูลนี้สามารถจ่ายไฟด้วยแหล่งจ่ายไฟภายนอก 12 VDC ที่มีความปลอดภัยโดยเนื้อแท้ หรือใช้ PoEx (Power over IS Ethernet) ตัวเลือก PoEx ช่วยให้ส่งไฟฟ้าและข้อมูลผ่านสาย Cat5e เส้นเดียว ทำให้การเดินสายง่ายขึ้นและลดต้นทุนการติดตั้ง
สำหรับระยะทางที่ไกลขึ้น สามารถเชื่อมต่อคอนเวอร์เตอร์หลายตัวแบบต่อพ่วงกับสวิตช์อีเทอร์เน็ต MTL 9466 ได้ การกำหนดค่านี้จะสร้างระบบทวนสัญญาณความเร็วสูงที่ขยายพื้นที่ครอบคลุมเครือข่าย พร้อมเพิ่มพอร์ตการเชื่อมต่อภายในพื้นที่
| คุณสมบัติ | ข้อมูลจำเพาะ |
|---|---|
| รุ่น | MTL 9465-ET |
| แบรนด์ | Eaton |
| แหล่งกำเนิด | สหราชอาณาจักร |
| การติดตั้ง | ราง DIN |
| ขนาด | 75 × 55 × 116 มม. |
| น้ำหนัก | 700 g |
| อุณหภูมิขณะทำงาน | -40°C ถึง +70°C |
| อินพุตไฟเลี้ยง | 12 VDC (10–15.4 V) |
| การใช้พลังงาน | 160 mA |
| อัตราข้อมูล | 10/100 Mbps ปรับเจรจาอัตโนมัติ |
| พอร์ตทองแดง | RJ45, สูงสุด 100 ม. |
| ประเภทไฟเบอร์ | มัลติโหมด / ซิงเกิลโหมด |
| ระยะทางไฟเบอร์ | 2 กม. ที่ 100 Mbps / 5 กม. ที่ 10 Mbps |
| ความยาวคลื่นออปติคัล | 1300 นาโนเมตร |
ไฟเบอร์ออปติกมีภูมิคุ้มกันต่อ EMI และสัญญาณรบกวนทางไฟฟ้าได้ดีเยี่ยม สัญญาณออปติคัลที่มีความปลอดภัยโดยธรรมชาติยังช่วยให้สื่อสารระยะไกลได้โดยไม่เสี่ยงต่อการจุดติดด้วยไฟฟ้าในสภาพแวดล้อมที่อาจเกิดการระเบิด
ใช่ โมดูลนี้ได้รับการรับรอง ATEX และ IECEx สำหรับพื้นที่อันตราย โดยการรับรองครอบคลุมทั้งการใช้งานในอุตสาหกรรมบนพื้นผิวและการทำเหมือง
ไฟ LED ที่แผงด้านหน้าแสดงสถานะไฟเลี้ยง สถานะลิงก์ทองแดงและไฟเบอร์ รวมถึงกิจกรรมการส่ง/รับข้อมูล ตัวแสดงเหล่านี้ช่วยให้วิศวกรระบุความเร็วลิงก์ การเชื่อมต่อ และข้อขัดข้องของเครือข่ายได้อย่างรวดเร็ว
เมื่อใช้ PoEx ห้ามต่อแหล่งจ่ายไฟภายนอกเข้ากับขั้วต่อสกรู 1-4 ระบบจะจ่ายไฟผ่านขั้วต่อ RJ45 ที่ขา 4/5 (ขั้วบวก) และ 7/8 (ขากลับ)
เพื่อการสื่อสารแบบดูเพล็กซ์ที่ถูกต้อง พอร์ตไฟเบอร์ด้านบนคือ TX และพอร์ตด้านล่างคือ RX เมื่อใช้ขั้วต่อ ST หรือ SC
เมื่อติดตั้งในพื้นที่ Zone 1 หรือ Division 1 ต้องติดตั้งตัวแปลงไว้ภายในตู้ที่ผ่านการรับรองและเป็นไปตามข้อกำหนดด้านการป้องกันการแทรกผ่านและความปลอดภัย
MTL 9465-ET รองรับการทำงานในช่วงอุณหภูมิกว้างตั้งแต่ −40°C ถึง +70°C และมีความน่าเชื่อถือสูงกว่าตัวแปลงสื่อสำหรับใช้งานเชิงพาณิชย์ทั่วไป การทำงานแบบโปร่งใสตามมาตรฐาน IEEE 802.3 ไม่จำเป็นต้องกำหนดค่าซอฟต์แวร์ และรองรับเครือข่าย 10Base-T, 100Base-TX และ 100Base-FX
ความสามารถในการขยายลิงก์ 10 Mbps ได้ไกลถึง 5 กม. ผ่านไฟเบอร์มัลติโหมด มอบโซลูชันที่คุ้มค่าสำหรับระบบโทรมาตรระยะไกลและการเชื่อมต่ออุปกรณ์ภาคสนามรุ่นเก่า
Global Express Shipping
Returns & Warranty
Manufacturer: EATON
Product No.: MTL9465-ET-S-SC
Country of origin:สหราชอาณาจักร
Product Type: ตัวแปลงแบบปลอดภัยโดยเนื้อแท้
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 700g
Dimensions: 75 × 55 × 116 mm
Shipping port: Xiamen
Warranty: 12 months
