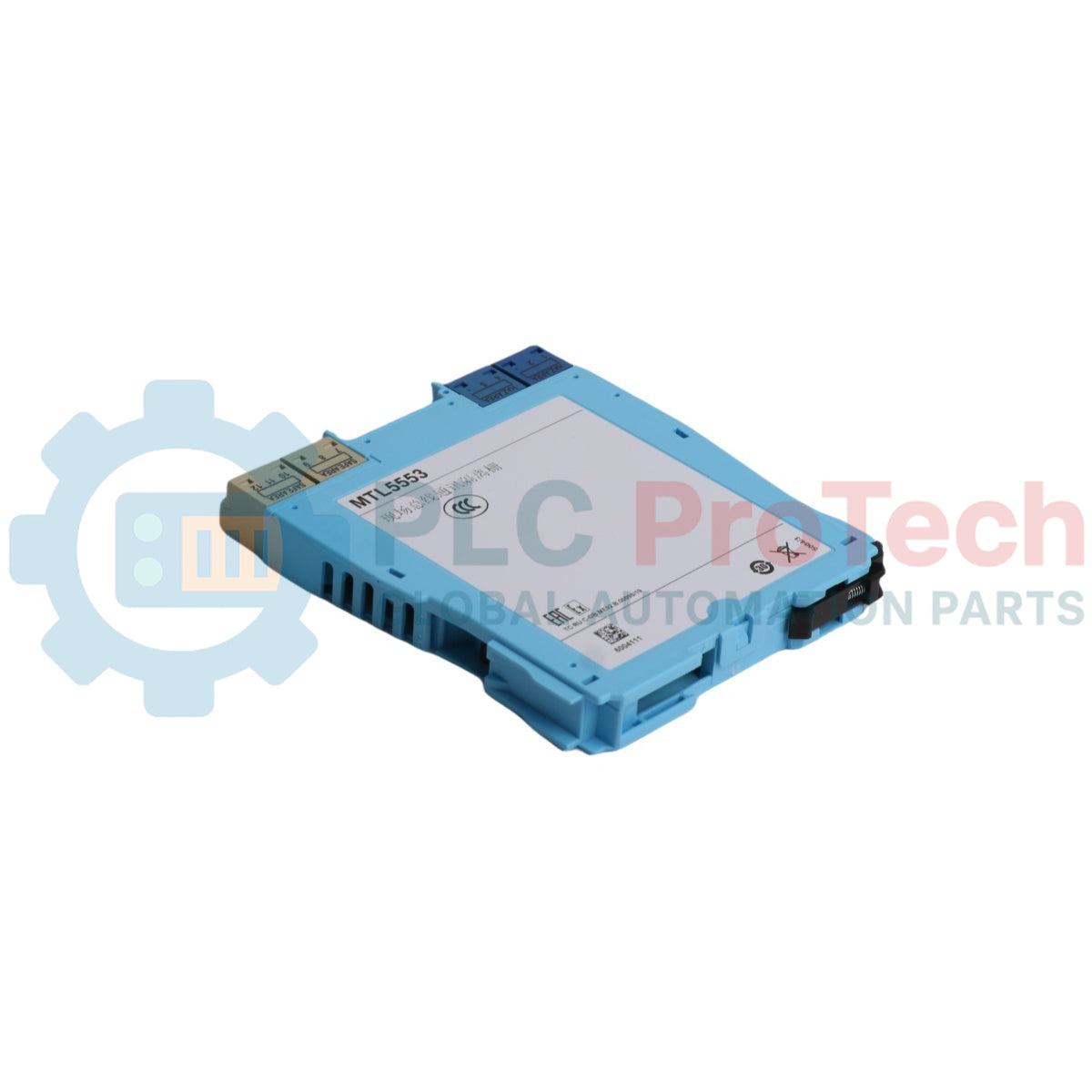

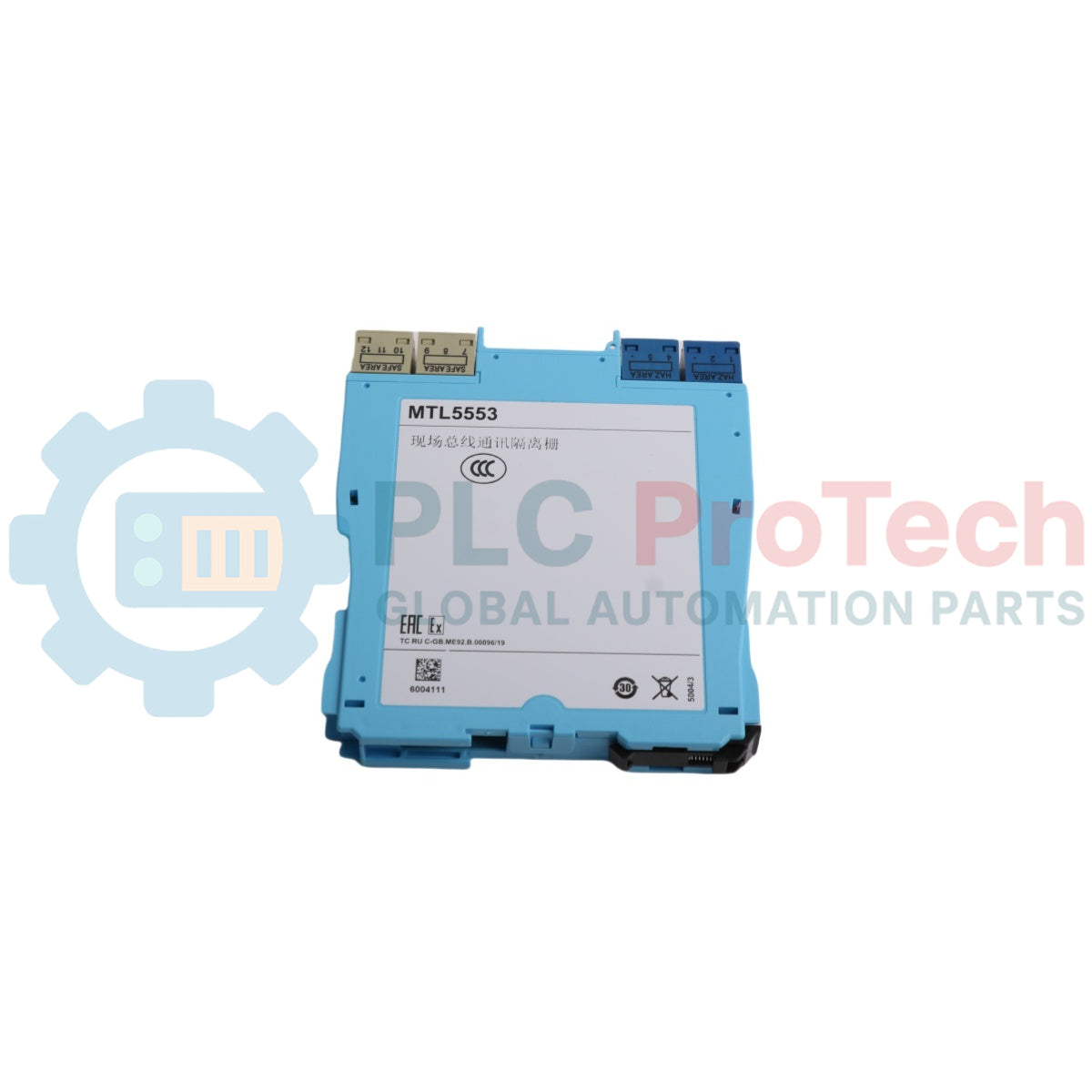

อุปกรณ์แยกสัญญาณ / แหล่งจ่ายไฟ Eaton MTL 5553 ซีรีส์ MTL5500 สำหรับทรานสมิตเตอร์แบบ 2 สาย

ภาพรวมผลิตภัณฑ์

MTL 5553 (MTL5553) คือโมดูลแยกสัญญาณและจ่ายไฟแบบช่องสัญญาณเดียวประสิทธิภาพสูง ซึ่งออกแบบมาเพื่อเชื่อมต่อกับทรานสมิตเตอร์ 4-20 mA แบบ 2 สายที่ติดตั้งอยู่ในพื้นที่อันตราย ในฐานะส่วนประกอบสำคัญของซีรีส์ MTL5500 โมดูลนี้จ่ายไฟ DC ที่มีการควบคุมให้แก่อุปกรณ์ภาคสนาม พร้อมแยกสัญญาณ 4-20 mA สำหรับระบบควบคุมในพื้นที่ปลอดภัยไปพร้อมกัน โมดูลนี้เป็นอุปกรณ์มาตรฐานในโรงกลั่นน้ำมัน โรงงานเคมี และโรงบำบัดน้ำทั่วโลก ซึ่งการกำจัดกราวด์ลูปและการรักษาความสมบูรณ์ของสัญญาณมีความสำคัญอย่างยิ่ง ด้วยการแยกสัญญาณแบบ 3 พอร์ต MTL 5553 จึงช่วยให้มั่นใจได้ว่าสัญญาณรบกวนทางไฟฟ้าหรือความผิดปกติที่ฝั่งภาคสนามจะไม่ส่งผลต่อความแม่นยำของ DCS หรือ PLC ทำให้ตัวแปรกระบวนการที่สำคัญอยู่ภายในขีดจำกัดการทำงานที่ปลอดภัย

การกำหนดค่าทางเทคนิค (เจาะลึก)

MTL 5553 ออกแบบมาสำหรับลูปกระบวนการที่ต้องการความพร้อมใช้งานสูง โดยเน้นการแยกทางไฟฟ้าแบบกัลวานิกและการถ่ายโอนสัญญาณที่มีอิมพีแดนซ์ต่ำ

• การแยกสัญญาณแบบ 3 พอร์ต: โมดูลนี้แยกทางไฟฟ้าอย่างสมบูรณ์ระหว่างอินพุต (พื้นที่อันตราย) เอาต์พุต (พื้นที่ปลอดภัย) และแหล่งจ่ายไฟ โครงสร้างนี้จำเป็นสำหรับป้องกันความผิดพลาดของแรงดันโหมดร่วมและปกป้องอุปกรณ์อิเล็กทรอนิกส์ควบคุมที่มีความไวในห้องควบคุม

• ความโปร่งใสต่อ HART: รองรับโปรโตคอล HART (Highway Addressable Remote Transducer) อย่างสมบูรณ์ ทำให้สัญญาณดิจิทัล FSK ผ่านตัวแยกสัญญาณได้โดยไม่ลดทอน จึงสามารถกำหนดค่าและตรวจสอบทรานสมิตเตอร์อัจฉริยะจากระยะไกลผ่านเทอร์มินัลแบบพกพาหรือซอฟต์แวร์บน PC

• การขับทรานสมิตเตอร์: อุปกรณ์นี้ได้รับการปรับให้เหมาะสมเป็นพิเศษสำหรับทรานสมิตเตอร์แบบ 2 สาย โดยจ่ายแรงดันขั้นต่ำ 16.5 VDC ที่ 20 mA ช่วยให้อุปกรณ์ภาคสนามที่มีอิมพีแดนซ์ภายในสูงหรือใช้สายเคเบิลระยะไกลได้รับแรงดันเพียงพอสำหรับการทำงานตลอดช่วง 4-20 mA

• ตรรกะการถ่ายโอนสัญญาณ: วงจรใช้หม้อแปลงที่มีความเป็นเชิงเส้นสูงเพื่อจำลองกระแสจากภาคสนามไปยังพื้นที่ปลอดภัย โดยมีความแม่นยำในการถ่ายโอนดีกว่า 16 uA ทำให้ข้อมูลกระบวนการมีความเที่ยงตรงสูง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

คำถามที่ 1: MTL 5553 จัดการกับการลัดวงจรในพื้นที่อันตรายอย่างไร

คำตอบ: โมดูลนี้มีวงจรจำกัดกระแสในตัว หากเกิดการลัดวงจรในสายไฟภาคสนาม อุปกรณ์จะจำกัดกระแสเอาต์พุตให้อยู่ในระดับที่ปลอดภัย เพื่อปกป้องส่วนประกอบภายในและป้องกันความเสียหายต่อชุดจ่ายไฟของแบ็กเพลน

คำถามที่ 2: โมดูลนี้สามารถใช้กับแหล่งจ่ายกระแสแบบ 3 สายได้หรือไม่

คำตอบ: MTL 5553 ได้รับการปรับให้เหมาะสมเป็นหลักสำหรับทรานสมิตเตอร์แบบ 2 สาย ซึ่งใช้คู่สายเดียวกันสำหรับไฟเลี้ยงและสัญญาณ สำหรับแหล่งจ่ายกระแสแบบ 3 สาย โดยทั่วไป MTL 5541 หรือชุดจ่ายไฟรีพีตเตอร์รุ่นใกล้เคียงจะเหมาะสมกับโทโพโลยีการเดินสายมากกว่า

คำถามที่ 3: MTL 5553 ใช้งานร่วมกับโหลด 250 Ohm ที่ฝั่ง DCS ได้หรือไม่

คำตอบ: ได้ เอาต์พุตฝั่งพื้นที่ปลอดภัยสามารถขับโหลดที่มีความต้านทานสูงสุด 600 Ohms จึงใช้งานร่วมกับตัวต้านทานมาตรฐาน 250 Ohm ได้อย่างสมบูรณ์ สำหรับแปลงสัญญาณ 4-20 mA เป็นสัญญาณ 1-5 V สำหรับ PLC

คู่มือด้านวิศวกรรมและการติดตั้ง

• การติดตั้งบนแบ็กเพลน: ตรวจสอบให้แน่ใจว่าโมดูลติดตั้งเข้ากับแบ็กเพลนของซีรีส์ MTL5500 อย่างถูกต้อง ตำแหน่งขั้วต่อฝั่ง "Safe" และ "Hazardous" ถูกกำหนดตายตัวโดยการออกแบบแบ็กเพลน เพื่อรักษาระยะห่างทางกายภาพ 50 mm ที่จำเป็นระหว่างวงจร IS และวงจร non-IS

• ความต้านทานสาย: เมื่อทดสอบเดินระบบสายเคเบิลระยะไกล ให้ตรวจสอบว่าความต้านทานรวมของลูป (ความต้านทานสายเคเบิล + ความต้านทานการทำงานขั้นต่ำของทรานสมิตเตอร์) ไม่เกินขีดความสามารถในการขับที่แหล่งจ่าย 16.5 VDC รองรับ

• การแยกส่วนแหล่งจ่ายไฟ: ใช้แหล่งจ่ายไฟ 24 VDC แบบมีเสถียรภาพสำหรับแบ็กเพลน แม้โมดูลจะรองรับแรงดันสูงสุด 35 VDC แต่การทำงานใกล้ระดับ 24 VDC จะช่วยลดการคายความร้อนและยืดอายุการทำงานระหว่างความขัดข้องของตัวเก็บประจุภายใน (MTBF: Mean Time Between Failures)

ข้อได้เปรียบทางวิศวกรรม

วิศวกรประจำโรงงานเลือกใช้ MTL 5553 เนื่องจากมีโครงสร้างบางเพียง 16 mm ทำให้สามารถติดตั้งอุปกรณ์ได้หนาแน่นมากในตู้มาร์แชลลิง ระดับการแยกสัญญาณที่สูง (สูงสุด 250 V rms) ช่วยเพิ่มความมั่นใจในโรงงานที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้าสูงหรือระบบกราวด์ไม่เสถียร นอกจากนี้ ความสามารถในการส่งผ่านสัญญาณดิจิทัลของโมดูลยังทำให้พร้อมสำหรับการใช้งานในอุตสาหกรรม 4.0 และ IIoT ซึ่งข้อมูลจากอุปกรณ์ภาคสนามถูกนำมาใช้มากขึ้นสำหรับการบำรุงรักษาเชิงคาดการณ์และการจัดการสินทรัพย์
