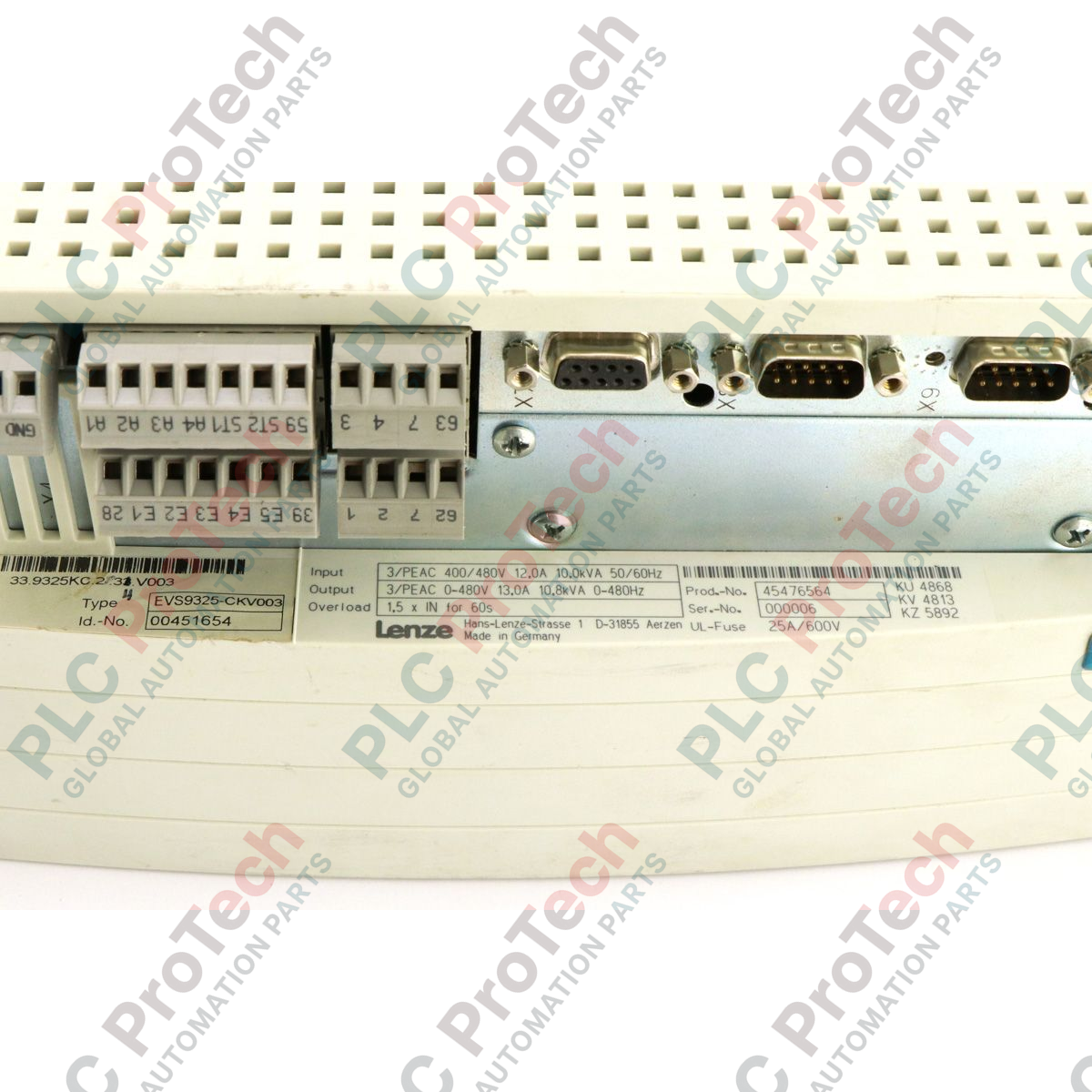

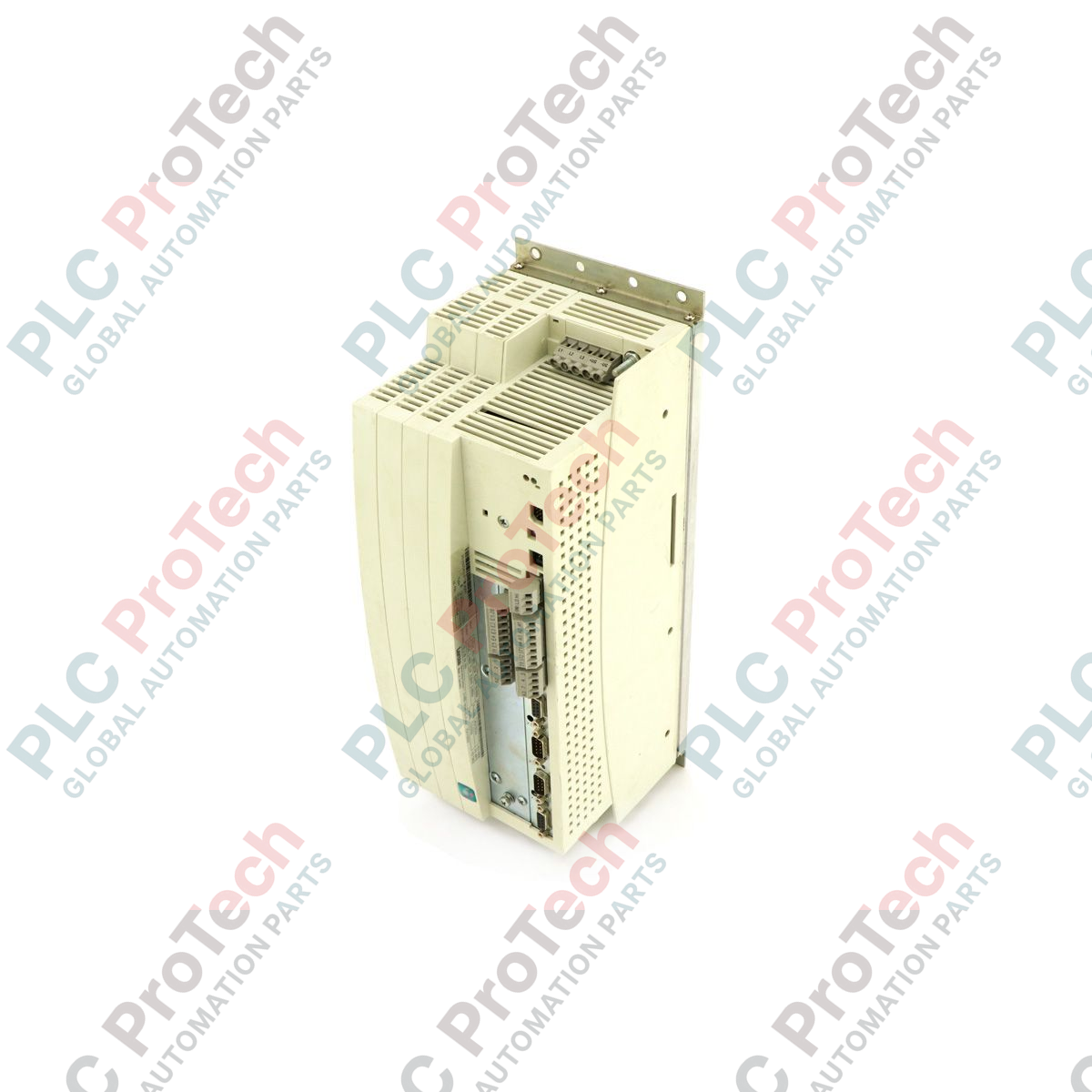

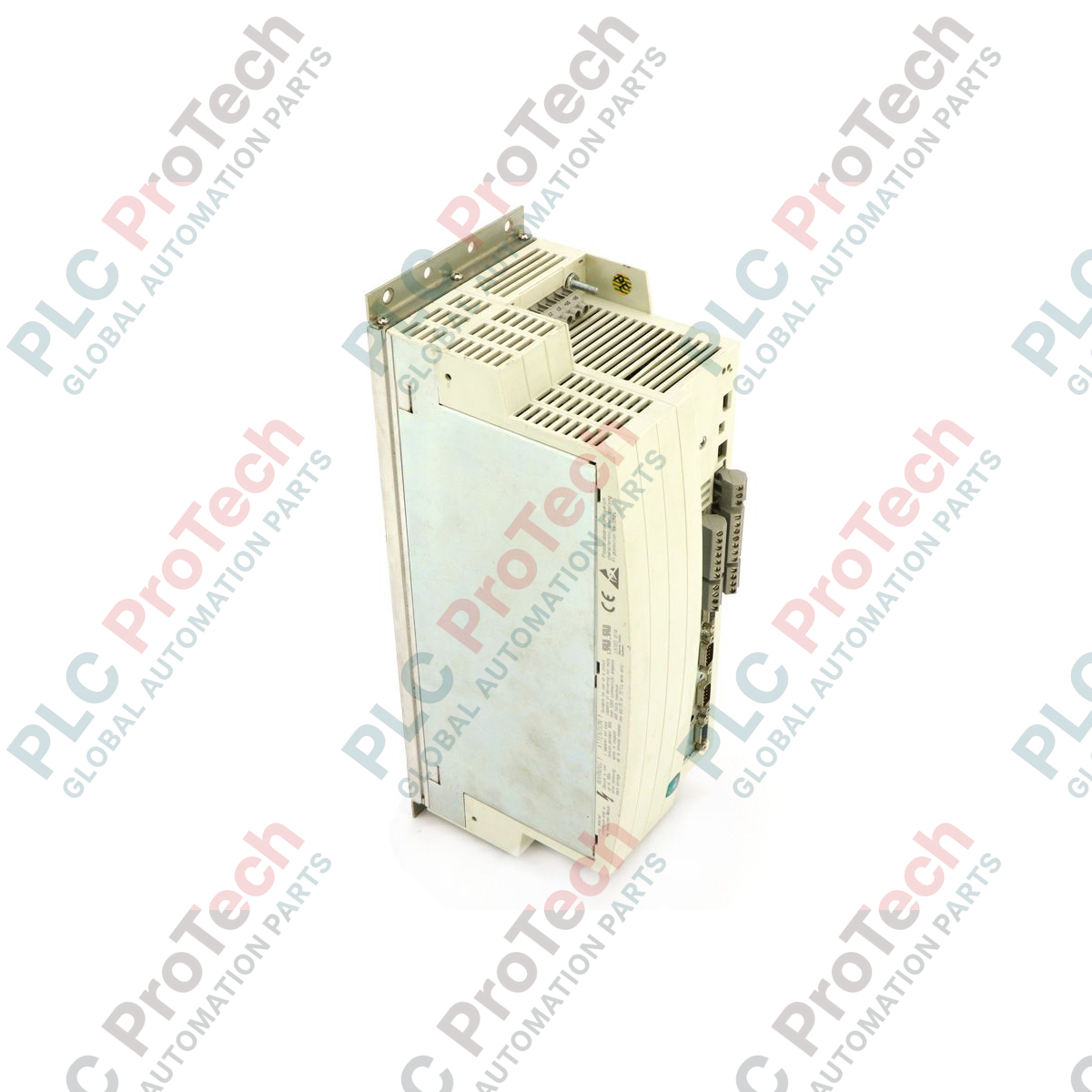

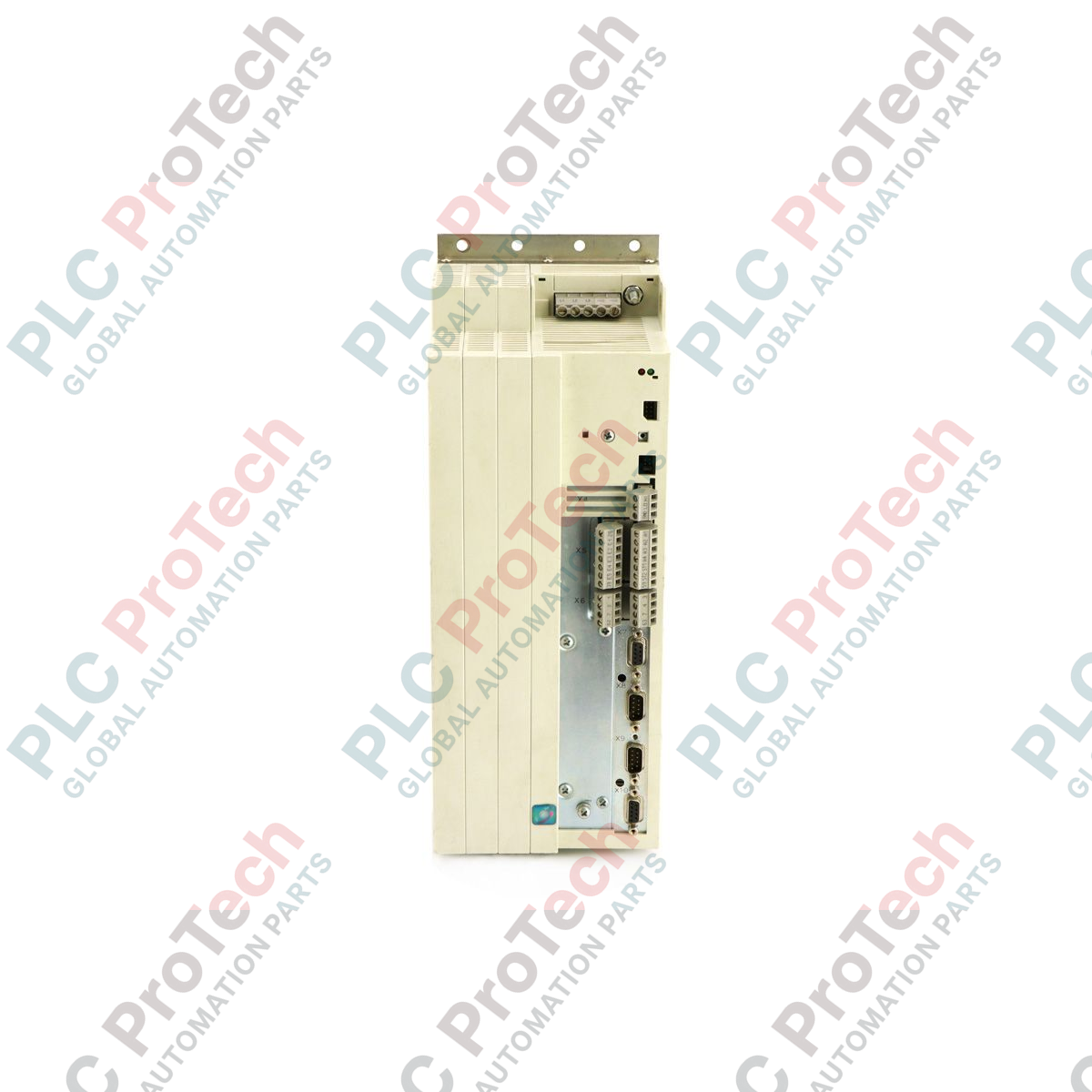

EVS9325-CKV003 ตัวสร้างโปรไฟล์ลูกเบี้ยวเซอร์โว Lenze ซีรีส์ 9300 กำลัง 5.5 kW

ภาพรวมผลิตภัณฑ์

 EVS9325-CKV003 (EVS9325-CKV003) เป็นตัวสร้างโปรไฟล์ลูกเบี้ยวอิเล็กทรอนิกส์ประสิทธิภาพสูงจาก Lenze 9300-Series ซึ่งได้รับการออกแบบมาเพื่อทดแทนลูกเบี้ยวเชิงกลแบบดั้งเดิมด้วยโซลูชันควบคุมการเคลื่อนที่แบบโปรแกรมได้และมีความแม่นยำสูง ด้วยกำลังพิกัด 5.5 kW ตัวควบคุมเซอร์โวนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับลำดับการเคลื่อนที่ที่ซับซ้อนและไม่เป็นเชิงเส้น ซึ่งมักพบในระบบบรรจุภัณฑ์อัตโนมัติ การบรรจุเครื่องดื่ม และการผลิตสิ่งทอ การใช้ EVS9325-CKV003ช่วยให้ผู้ปฏิบัติงานในภาคอุตสาหกรรมสามารถซิงโครไนซ์หลายแกนได้อย่างแม่นยำในระดับมิลลิวินาที ลดการสึกหรอทางกลได้อย่างมาก และรองรับการเปลี่ยนรูปแบบการผลิตอย่างรวดเร็วโดยไม่ต้องปรับเปลี่ยนฮาร์ดแวร์ แม้ซีรีส์นี้จะอยู่ในช่วงทยอยยุติการผลิตแล้ว แต่ EVS9325-CKV003 ยังคงเป็นอุปกรณ์สำคัญสำหรับการบำรุงรักษาระบบรุ่นเก่าที่ต้องการแรงบิดสูง โดยมีการป้องกันระดับ IP20 ที่แข็งแกร่งและการตอบสนองเชิงไดนามิกอันโดดเด่น ซึ่งเป็นคุณลักษณะของเทคโนโลยีควบคุมการเคลื่อนที่จาก Lenze ที่ออกแบบโดยวิศวกรชาวเยอรมัน

การกำหนดค่าทางเทคนิค

 EVS9325-CKV003 มาพร้อมเฟิร์มแวร์สร้างโปรไฟล์ลูกเบี้ยวเฉพาะทาง "CKV" ซึ่งช่วยให้ไดรฟ์สามารถประมวลผลกฎการเคลื่อนที่ที่ซับซ้อนได้ภายในตัว โดยอ้างอิงจากเอ็นโค้ดเดอร์หลักหรือสัญญาณมาสเตอร์เสมือน สถาปัตยกรรมฮาร์ดแวร์นี้ได้รับการปรับให้เหมาะสำหรับการติดตั้งในตู้ควบคุมที่มีความหนาแน่นสูง โดยมีตัวเครื่องกว้าง 13.50 ซม. และระบบระบายความร้อนด้วยลมแบบบังคับในตัว เพื่อจัดการความร้อนจากการทำงานต่อเนื่องที่ 5.5 kW ไดรฟ์รองรับระบบป้อนกลับหลากหลายประเภท รวมถึงรีโซลเวอร์และเอ็นโค้ดเดอร์หลายชนิด และทำงานร่วมกับเครือข่าย DCS แบบหลายแกนหรือเครือข่ายที่ควบคุมด้วย PLC ได้อย่างราบรื่นผ่านบัสระบบ CAN มาตรฐาน ภาคกำลังได้รับการออกแบบให้รองรับการโอเวอร์โหลดสูงและมีความเป็นเชิงเส้นของแรงบิดที่แม่นยำ ช่วยให้การเร่งและการลดความเร็วที่ซับซ้อนภายในโปรไฟล์ลูกเบี้ยวทำได้อย่างเที่ยงตรงสูงสุดและมีข้อผิดพลาดในการกำหนดตำแหน่งน้อยที่สุด

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

CKV แตกต่างจากรุ่น ESV มาตรฐานในด้านการทำงานอย่างไร

รุ่น CKV มีเฟิร์มแวร์สร้างโปรไฟล์ลูกเบี้ยวในตัว ซึ่งสามารถจัดเก็บและประมวลผลดิสก์ลูกเบี้ยวอิเล็กทรอนิกส์ได้ ส่วนรุ่น ESV เป็นอินเวอร์เตอร์เซอร์โวมาตรฐานสำหรับควบคุมความเร็วและตำแหน่ง ขณะที่รุ่น CKV จำเป็นสำหรับงานที่ต้องการการซิงโครไนซ์แบบไม่เป็นเชิงเส้น เช่น กรรไกรตัดขณะเคลื่อนที่หรือมีดโรตารี

CKV003 จัดการการซิงโครไนซ์ระหว่างหลายแกนอย่างไร

การซิงโครไนซ์จัดการผ่านบัสระบบ Lenze (CAN) โดยตำแหน่งมาสเตอร์จะถูกกระจายไปยังไดรฟ์สเลฟทั้งหมด เช่น EVS9325-CKV003 จากนั้นไดรฟ์เหล่านี้จะคำนวณตำแหน่งเฉพาะของตนเองตามตารางลูกเบี้ยวที่ตั้งโปรแกรมไว้ ทำให้ชิ้นส่วนที่ซิงโครไนซ์กันไม่มีระยะคลอนทางกล

รุ่นที่ทยอยยุติการผลิตนี้มีตัวเลือกใดบ้างสำหรับการตั้งค่าพารามิเตอร์

สามารถกำหนดค่าพารามิเตอร์ได้โดยใช้ซอฟต์แวร์ Lenze Global Drive Control (GDC) หรือผ่านโมดูลแป้นกดแบบเสียบ สำหรับการบำรุงรักษาอย่างรวดเร็ว สามารถบันทึกชุดพารามิเตอร์และถ่ายโอนไปยังอุปกรณ์ทดแทนเพื่อลดเวลาหยุดทำงานได้

คู่มือวิศวกรรมและการติดตั้ง

เพื่อให้ EVS9325-CKV003ทำงานได้อย่างน่าเชื่อถือในระยะยาว ต้องติดตั้งในแนวตั้งภายในตู้ควบคุม โดยเว้นระยะเหนือและใต้ตัวเครื่องอย่างน้อย 100 มม. เพื่อให้อากาศไหลเวียนได้โดยไม่มีสิ่งกีดขวาง สำหรับงานสร้างโปรไฟล์ลูกเบี้ยวที่ต้องการความแม่นยำสูง ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) มีความสำคัญอย่างยิ่ง ควรตรวจสอบให้แน่ใจว่าสายเอ็นโค้ดเดอร์และสายบัสระบบทั้งหมดมีชีลด์และแยกออกจากสายกำลังมอเตอร์แรงดันสูง ชีลด์ของสายมอเตอร์ต้องต่อกราวด์โดยใช้แคลมป์รัดแบบ 360 องศาที่แผ่น EMC ของไดรฟ์ เพื่อป้องกันสัญญาณรบกวนความถี่สูงที่อาจทำให้เกิดอาการสั่นของโปรไฟล์ลูกเบี้ยว ในงานที่เกี่ยวข้องกับการเบรกของโหลดที่มีความเฉื่อยสูง จำเป็นต้องติดตั้งตัวต้านทานเบรกภายนอกเพื่อป้องกันแรงดันเกินบนบัส DC ระหว่างการเริ่มใช้งาน ควรดำเนินการระบุข้อมูลมอเตอร์ (การปรับจูนอัตโนมัติ) เพื่อปรับเทียบไดรฟ์ให้เข้ากับแบบจำลองทางไฟฟ้าของมอเตอร์ ซึ่งเป็นสิ่งจำเป็นต่อการให้ได้ไดนามิกของแรงบิดสูงตามที่ต้องการสำหรับรอบการสร้างโปรไฟล์ลูกเบี้ยวที่ซับซ้อน
