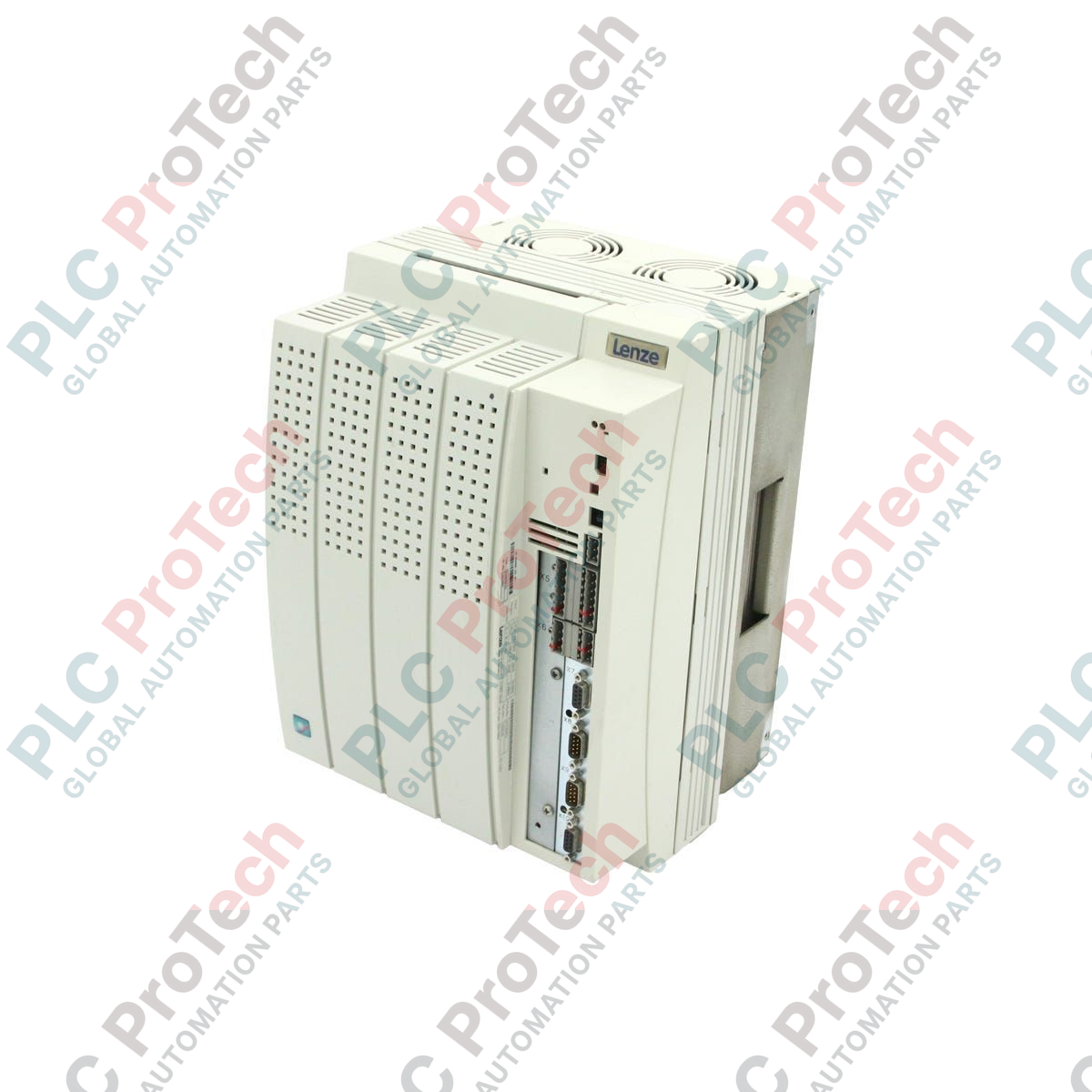

EVS9329-EPV004 Lenze ตัวควบคุมตำแหน่งเซอร์โว 30 kW ซีรีส์ 9300

ภาพรวมผลิตภัณฑ์

EVS9329-EPV004 (EVS9329-EPV004) คือคอนโทรลเลอร์ตำแหน่งเซอร์โวสำหรับงานหนักจาก Lenze 9300-Series ประสิทธิภาพสูง ออกแบบทางวิศวกรรมสำหรับการควบคุมการเคลื่อนที่อย่างแม่นยำในสถาปัตยกรรมระบบอัตโนมัติทางอุตสาหกรรมที่ซับซ้อน ด้วยกำลังพิกัดสูงถึง 30.0 kW ไดรฟ์นี้จึงเป็นองค์ประกอบสำคัญสำหรับการใช้งานที่ต้องการแรงบิดสูงในอุตสาหกรรมต่าง ๆ เช่น การขึ้นรูปโลหะ การพิมพ์ขนาดใหญ่ และการขนถ่ายวัสดุสำหรับงานหนัก ออกแบบมาเพื่อให้การตอบสนองเชิงพลวัตที่ยอดเยี่ยม คอนโทรลเลอร์นี้ช่วยลดเวลารอบการทำงานและขจัดความเค้นทางกลด้วยโปรไฟล์การกำหนดตำแหน่งที่ราบรื่นและแม่นยำ แม้ปัจจุบันจะอยู่ในช่วงยุติการผลิต แต่ฮาร์ดแวร์ที่ผ่านการพิสูจน์ด้านความน่าเชื่อถือและได้รับการจัดระดับ IP20 ยังคงเป็นชิ้นส่วนทดแทนที่สำคัญสำหรับการรักษาสายการผลิตที่ต้องมีความพร้อมใช้งานสูงและป้องกันการหยุดทำงานที่ไม่ได้วางแผนซึ่งมีค่าใช้จ่ายสูง

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมของ EVS9329-EPV004 ใช้ตัวประมวลผลสัญญาณดิจิทัล (DSP) ความเร็วสูงที่สามารถจัดการงานกำหนดตำแหน่งที่ซับซ้อน รวมถึงการเคลื่อนที่หลายแกนแบบซิงโครไนซ์และการทดเฟืองอิเล็กทรอนิกส์ สัญลักษณ์ "EP" แสดงถึงฟังก์ชันควบคุมการกำหนดตำแหน่งในตัว ซึ่งช่วยให้ไดรฟ์จัดการการควบคุมเส้นทางได้อย่างอิสระและลดภาระการประมวลผลของ PLC ส่วนกลาง ตัวเครื่องอยู่ในตู้หุ้มที่แข็งแรงระดับ IP20 ซึ่งเหมาะสำหรับการติดตั้งในแนวตั้งภายในตู้ไฟฟ้า มาพร้อมระบบจัดการความร้อนที่ซับซ้อนเพื่อรองรับการระบายความร้อนที่เกิดจากการแปลงกำลัง 30.0 kW นอกจากนี้ แพลตฟอร์ม 9300-series ยังรองรับระบบป้อนกลับและการสื่อสารผ่านฟิลด์บัสที่หลากหลาย ช่วยให้ผสานรวมเข้ากับระบบเดิมที่มีอยู่ได้อย่างราบรื่น พร้อมคงความเข้ากันได้กับโปรโตคอลป้อนกลับมอเตอร์ความละเอียดสูง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

ข้อควรพิจารณาหลักในการเปลี่ยน EVS9329-EPV004 ที่ขัดข้องในระบบเดิมมีอะไรบ้าง

เนื่องจากรุ่นนี้อยู่ในช่วงยุติการผลิต ควรสำรองชุดพารามิเตอร์จากอุปกรณ์เดิมโดยใช้ซอฟต์แวร์ Lenze Global Drive Control (GDC) ในด้านฮาร์ดแวร์ ให้ตรวจสอบว่าโครงสร้างพื้นฐานระบบระบายความร้อนที่มีอยู่สามารถรองรับภาระความร้อน 30.0 kW ได้ และสายเคเบิลป้อนกลับเข้ากันได้กับอินเทอร์เฟซ EVS9329 รุ่นย่อยที่ใช้งานอยู่

คอนโทรลเลอร์เซอร์โวนี้รองรับฟังก์ชันความปลอดภัยในตัวหรือไม่

โดยทั่วไป 9300-series จะใช้รีเลย์ความปลอดภัยภายนอกสำหรับฟังก์ชัน Safe Torque Off (STO) อย่างไรก็ตาม การกำหนดค่าบางรูปแบบอาจมีฟีเจอร์ "Safe Stop" ขึ้นอยู่กับโมดูลย่อยที่ติดตั้ง แนะนำให้ตรวจสอบการกำหนดค่าชุดขั้วต่อเฉพาะของรุ่นย่อย EPV004 เพื่อยืนยันการเดินสายลอจิกความปลอดภัยภายในเครื่อง

สามารถใช้ EVS9329-EPV004 สำหรับควบคุมความเร็วอย่างง่ายแทนการกำหนดตำแหน่งได้หรือไม่

ได้ แม้รุ่น "EP" จะได้รับการออกแบบเฉพาะสำหรับการกำหนดตำแหน่ง แต่ยังสามารถใช้งานร่วมกับโหมดควบคุมความเร็วและแรงบิดมาตรฐานย้อนหลังได้อย่างสมบูรณ์ สามารถกำหนดค่าบล็อกฟังก์ชันภายในใหม่ผ่านซอฟต์แวร์เพื่อข้ามลูปการกำหนดตำแหน่ง หากต้องการเพียงการควบคุมความเร็วพื้นฐานสำหรับการใช้งาน 30.0 kW

คู่มือวิศวกรรมและการติดตั้ง

• การจัดการความร้อนและการไหลเวียนของอากาศ: เนื่องจากมีกำลังพิกัดสูงถึง 30.0 kW EVS9329-EPV004 จึงสร้างความร้อนอย่างมากเมื่อทำงานเต็มโหลด ต้องเว้นระยะห่างเหนือและใต้เครื่องอย่างน้อย 150 mm หากติดตั้งไดรฟ์หลายตัว จำเป็นต้องใช้การระบายอากาศแบบบังคับภายในตู้ เพื่อรักษาอุณหภูมิโดยรอบให้ต่ำกว่า 45 deg C และป้องกันไม่ให้ไดรฟ์เข้าสู่โหมดป้องกันความร้อน

• การต่อลงดินและการชีลด์สำหรับกำลังสูง: เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ที่ระดับกำลังสูง ให้ใช้สายรัดต่อลงดินความถี่สูง (HF) ที่มีอิมพีแดนซ์ต่ำ เชื่อมต่อแชสซีของไดรฟ์เข้ากับแผ่นติดตั้ง สายมอเตอร์ทั้งหมดต้องมีชีลด์รอบ 360 องศาที่ราง PE ของไดรฟ์ การต่อลงดินที่ไม่เหมาะสมในระดับกำลังนี้อาจทำให้สัญญาณเอ็นโคเดอร์ผิดเพี้ยนและเกิดการตัดการทำงาน "External Fault" เป็นระยะ

• ความปลอดภัยของบัส DC: เมื่อซ่อมบำรุงอุปกรณ์ โปรดทราบว่าคาปาซิเตอร์ภายในเก็บพลังงานที่อาจเป็นอันตรายถึงชีวิต หลังจากตัดไฟเมนแล้ว ให้รออย่างน้อย 10 ถึง 15 นาที และใช้มัลติมิเตอร์ตรวจสอบว่าแรงดันบัส DC (ขั้ว +UG, -UG) ลดลงต่ำกว่า 50 VDC แล้วก่อนสัมผัสขั้วต่อใด ๆ
