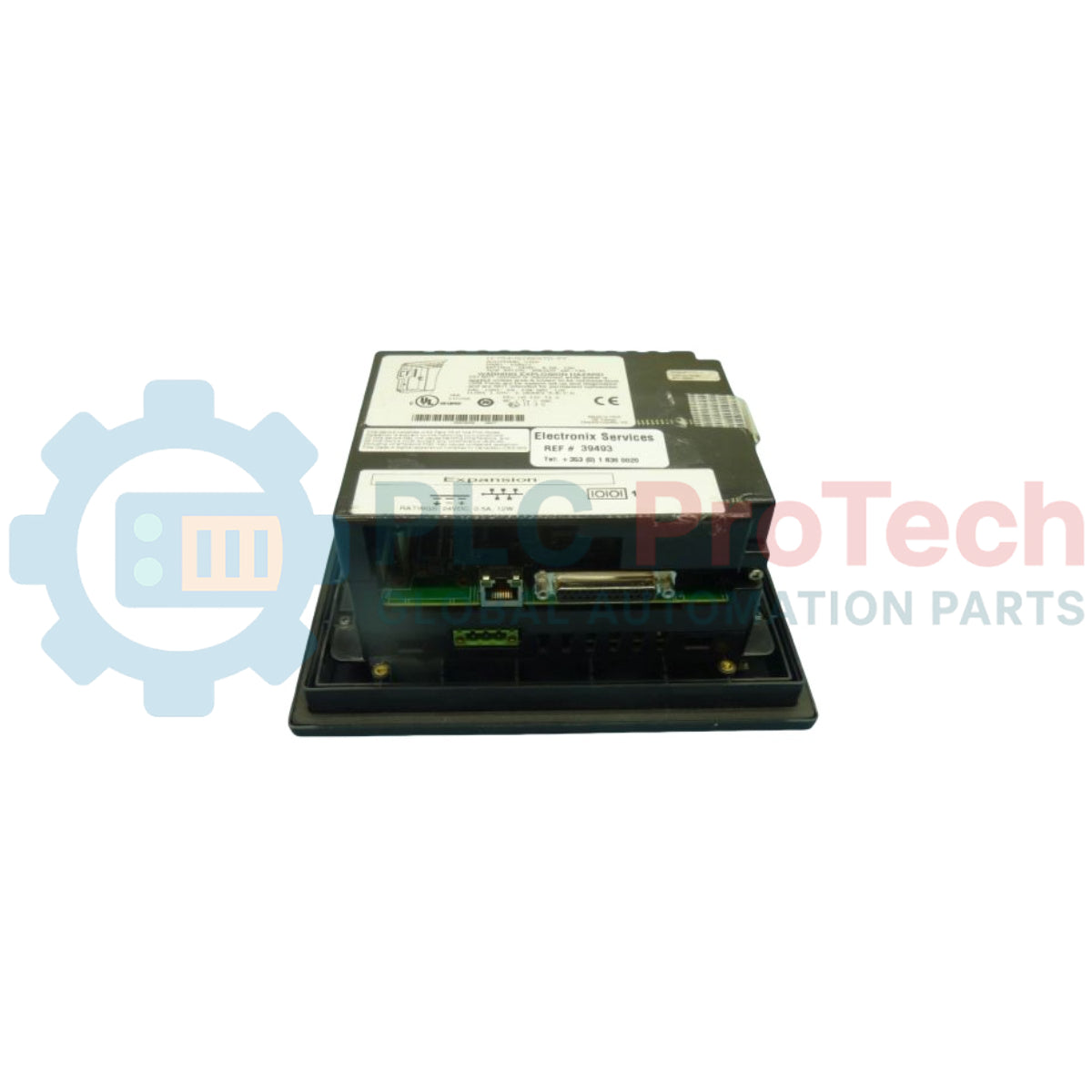

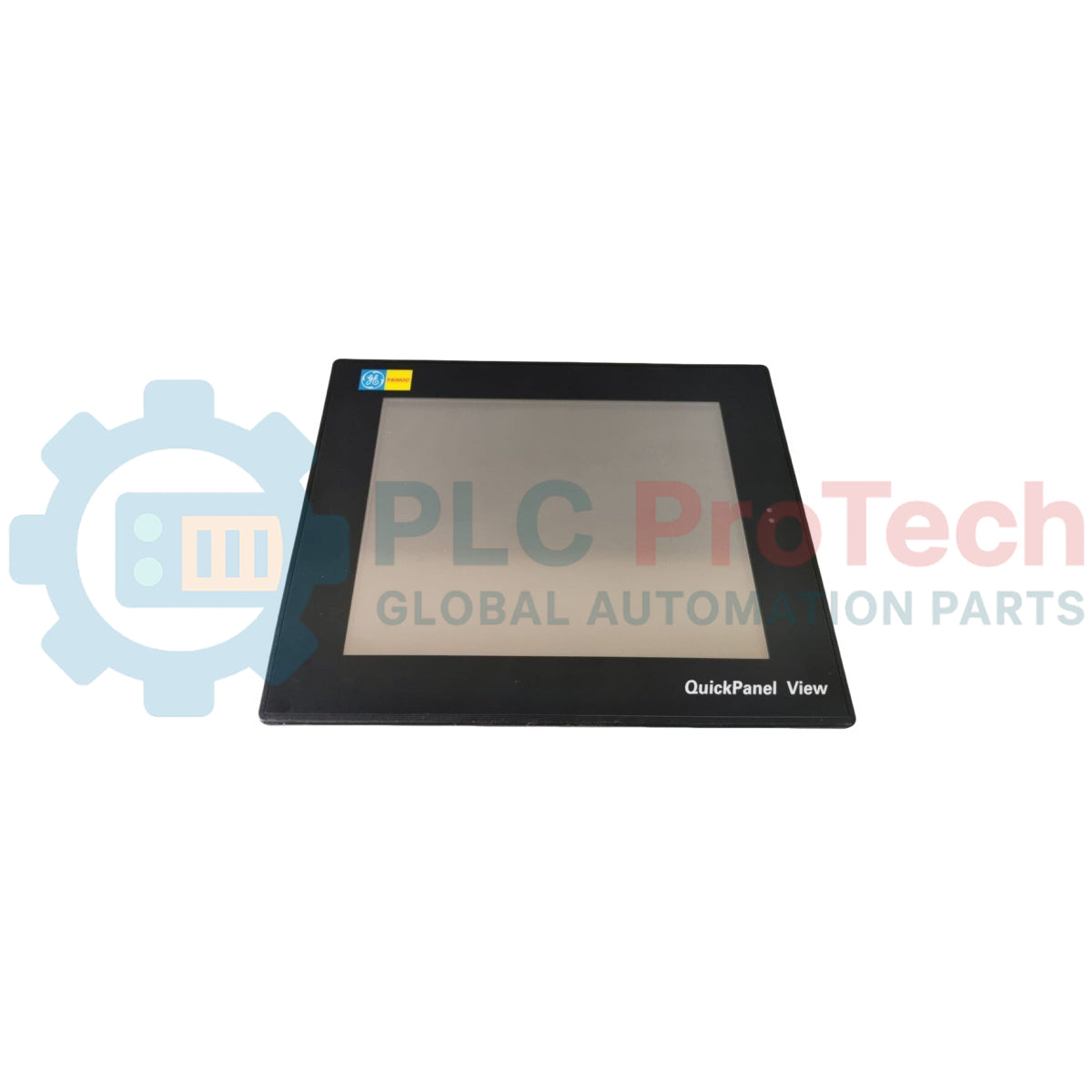

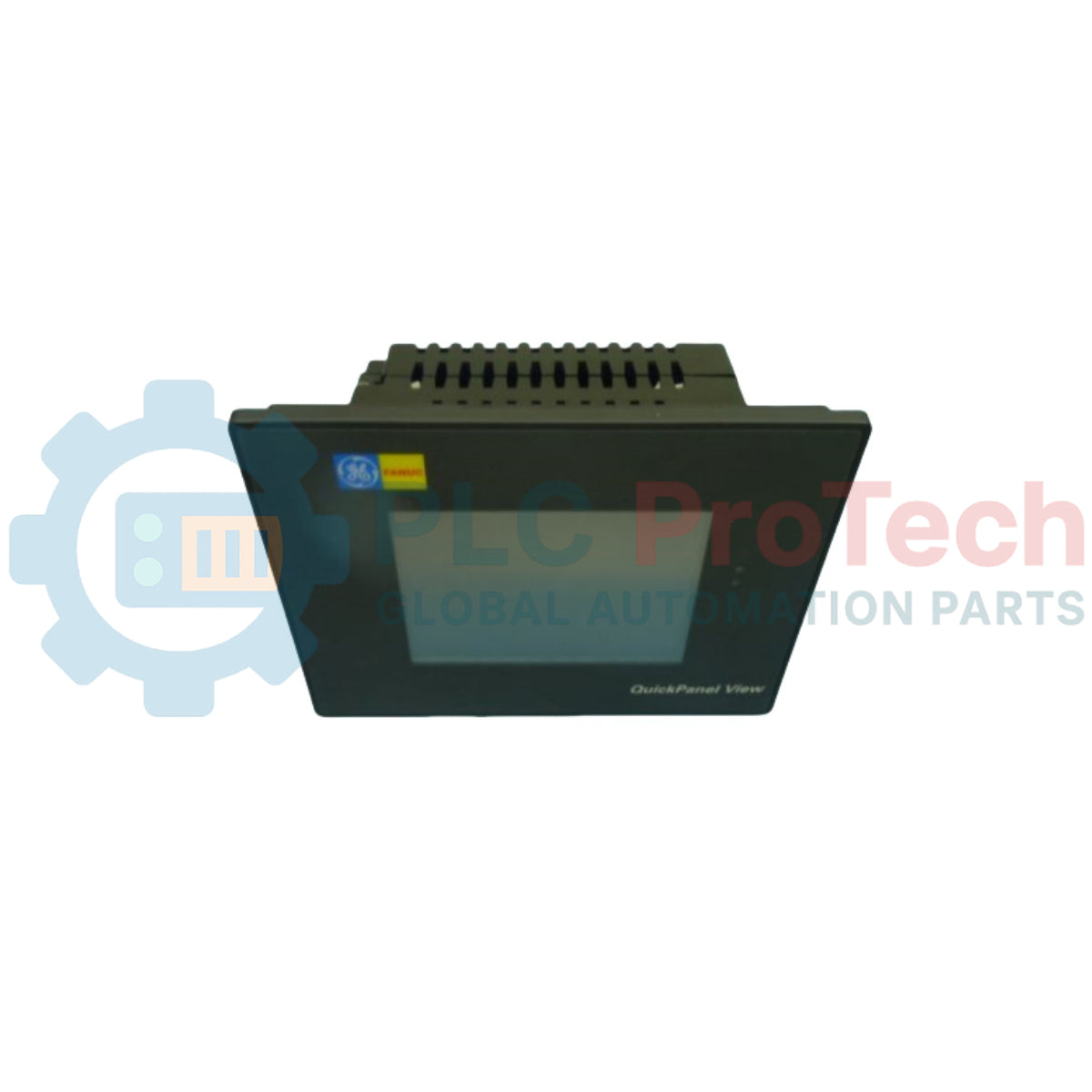

HMI QuickPanel View ขนาด 6 นิ้ว รุ่น IC754VGI06STD GE Fanuc

Product Overview

อุปกรณ์นี้ ภาพรวมผลิตภัณฑ์ IC754VGI06STD (IC754-VGI-06-STD) เป็นอินเทอร์เฟซ QuickPanel View ขนาด 6 นิ้ว รุ่น "Intermediate" ที่มีความทนทาน ทำหน้าที่เป็นสะพานเชื่อมสำคัญระหว่างผู้ปฏิบัติงานกับระบบควบคุมระดับเครื่องจักร ทำงานด้วยระบบปฏิบัติการ Microsoft Windows CE และรันไทม์ GE Proficy View HMI นี้ได้รับการออกแบบสำหรับการแสดงผลแบบเรียลไทม์ในงานอุตสาหกรรมขนาดกลาง เช่น สายการผลิตอาหาร และชุดระบบบำบัดน้ำ อุปกรณ์นี้ IC754VGI06STD ผสานพลังของคอมพิวเตอร์อุตสาหกรรมเฉพาะทางเข้ากับความสะดวกของอินเทอร์เฟซแบบแผงสัมผัส ช่วยให้รองรับการแจ้งเตือนที่ซับซ้อนได้ การแสดงแนวโน้ม และการสื่อสารหลายโปรโตคอล รูปแบบกะทัดรัดขนาด 6 นิ้วทำให้เหมาะอย่างยิ่งสำหรับการควบคุมโดยผู้ปฏิบัติงานในพื้นที่จำกัด ซึ่งมีพื้นที่แผงควบคุมจำกัดแต่ต้องการประสิทธิภาพกราฟิกความละเอียดสูง

การกำหนดค่าทางเทคนิค

HMI นี้มีจอแสดงผลความละเอียดระดับ VGA ขนาด 6 นิ้ว (640 x 480 พิกเซล) พร้อมหน้าจอสัมผัสแบบตัวต้านทาน 4 สาย ภายในตัวเครื่อง ใช้โปรเซสเซอร์ RISC แบบ 32 บิตที่ปรับให้เหมาะกับการใช้พลังงานต่ำและการเรนเดอร์กราฟิกความเร็วสูง ตัวเครื่องมาพร้อมอีเทอร์เน็ตในตัวสำหรับการเชื่อมต่อเครือข่ายทั่วทั้งโรงงาน และพอร์ตอนุกรมหลายพอร์ตสำหรับเชื่อมต่อกับ PLC โดยตรง สภาพแวดล้อม Windows CE เป็นพื้นฐานที่เสถียรสำหรับซอฟต์แวร์ Proficy Machine Edition รองรับฟีเจอร์ขั้นสูง เช่น การเรียกใช้สคริปต์ รองรับหลายภาษา และไลบรารีไดรเวอร์จำนวนมากสำหรับคอนโทรลเลอร์ของ GE และผู้ผลิตรายอื่น

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

QuickPanel รุ่น "Intermediate" และ "Basic" แตกต่างกันอย่างไรรุ่น "Intermediate" (ระบุด้วยรหัส "STD" หรือ "VGI") มีความสามารถด้านการสื่อสารที่กว้างขวางกว่าและมีหน่วยความจำสำหรับแท็กและหน้าจอมากกว่ารุ่น "Basic" ได้รับการออกแบบมาเพื่อรองรับตรรกะที่ซับซ้อนยิ่งขึ้นและแอปพลิเคชันที่ใช้ข้อมูลจำนวนมาก

ฉันสามารถเปลี่ยน IC754VGI06STD ที่ชำรุดเป็นรุ่น QuickPanel+ ที่ใหม่กว่าได้หรือไม่ใช่ ซีรีส์ GE QuickPanel+ เป็นรุ่นสืบทอดที่ทันสมัยกว่า อย่างไรก็ตาม แม้ว่าช่องเจาะจริงอาจมีขนาดใกล้เคียงกัน คุณจะต้องย้ายโครงการ Proficy Machine Edition ไปยังแพลตฟอร์มฮาร์ดแวร์รุ่นใหม่กว่า ซึ่งอาจต้องมีการอัปเดตซอฟต์แวร์และตรวจสอบไดรเวอร์อีกครั้ง

ฉันจะสำรองข้อมูลแอปพลิเคชันจาก HMI นี้ได้อย่างไรสามารถสำรองข้อมูลได้ผ่านซอฟต์แวร์ Proficy Machine Edition โดยใช้ฟังก์ชัน "Upload" หรือใช้การ์ด CompactFlash (CF) เพื่อโคลนไฟล์รันไทม์โดยตรงจากเมนูยูทิลิตี Windows CE

คู่มือวิศวกรรมและการติดตั้ง

• ช่องเจาะแผงและการซีล: เมื่อติดตั้ง HMI ตรวจสอบให้พื้นผิวแผงเรียบและไม่มีครีบ ระดับการป้องกัน NEMA 4 / IP65 จะคงอยู่ได้ก็ต่อเมื่อปะเก็นยึดถูกกดอัดอย่างเหมาะสม ขันคลิปยึดให้แน่นตามรูปแบบกากบาท เพื่อหลีกเลี่ยงแรงกดที่ไม่สม่ำเสมอบนกรอบ LCD

• การปรับเทียบหน้าจอสัมผัส: เมื่อเวลาผ่านไปหรือหลังจากผ่านรอบอุณหภูมิที่รุนแรง หน้าจอสัมผัสแบบตัวต้านทานอาจต้องปรับเทียบใหม่ เข้าสู่แผงควบคุม Windows CE หรือเครื่องมือ GE Utility เพื่อเรียกใช้ขั้นตอนการปรับเทียบ ใช้ปากกาสไตลัสพลาสติกแบบนิ่มแทนวัตถุปลายแหลม เพื่อป้องกันการขีดข่วนชั้นเคลือบป้องกัน

• การจัดการความร้อน: แม้ว่าเครื่องจะได้รับการออกแบบให้ระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ ตรวจสอบให้มีระยะห่างด้านหลังเครื่องภายในตู้ไม่น้อยกว่า 10 ซม. หลีกเลี่ยงการติดตั้ง HMI โดยตรงเหนือแหล่งความร้อนสูง เช่น ชุดสตาร์ทเตอร์มอเตอร์ขนาดใหญ่หรือหม้อแปลงไฟฟ้า
