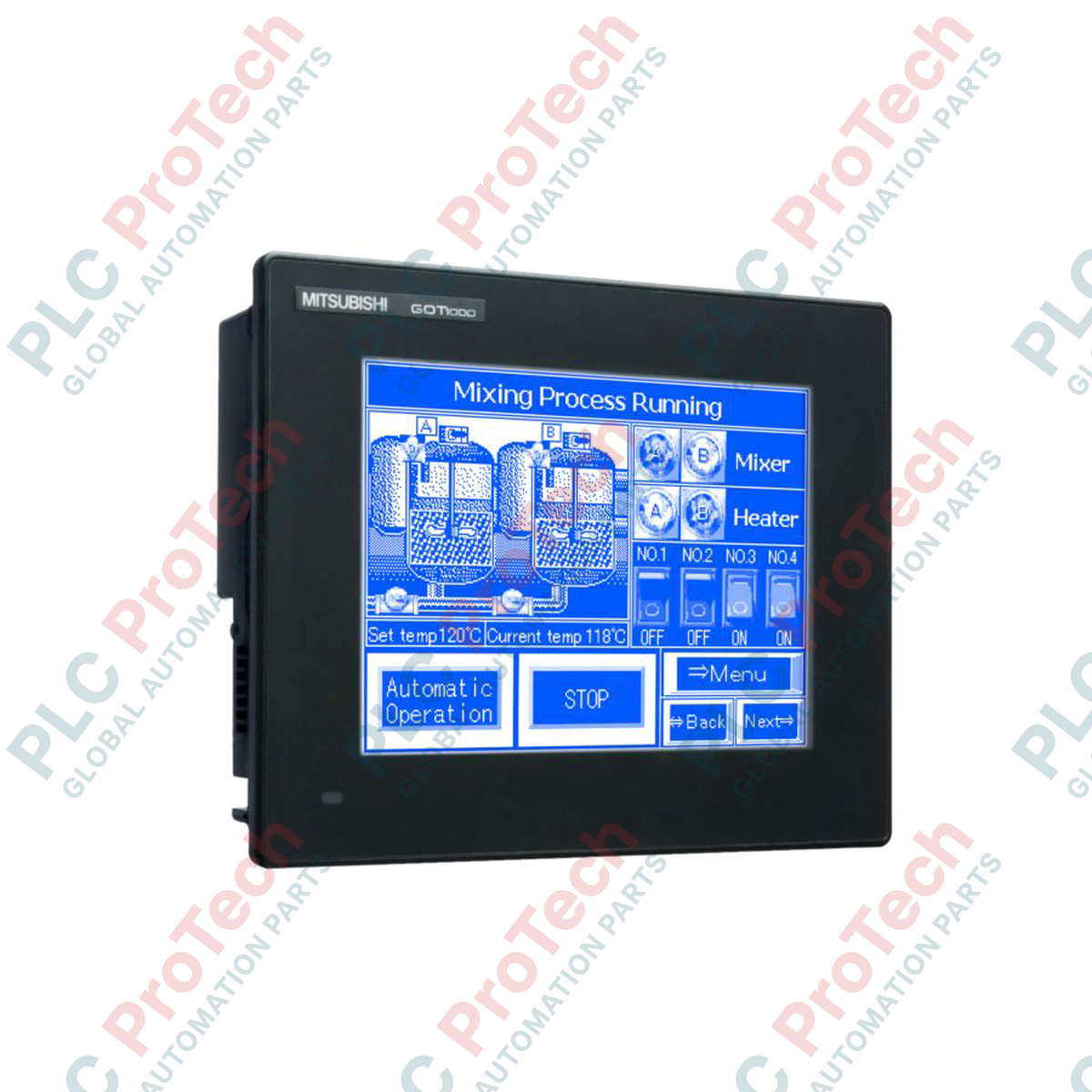

Mitsubishi Electric GT1050-QBBD-C เทอร์มินัลหน้าจอสัมผัส HMI GOT1000

SKU GT1050-QBBD-C

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: GT1050-QBBD-C
Country of origin:สหรัฐอเมริกา
Product Type: แผง HMI หน้าจอสัมผัส
Payment: T/T, Western Union
Weight: 8000g
Dimensions: 5.6 ซม. x 16.4 ซม. x 13.5 ซม. (ไม่รวมอุปกรณ์ยึดติดตั้ง) (รูปแบบแนวนอน)
Shipping port: Xiamen
Warranty: 12 months

ด้วยการแสดงผลข้อมูลสำหรับผู้ปฏิบัติงานและการควบคุมในระดับเครื่องจักร Mitsubishi Electric GT1050-QBBD-C จึงทำหน้าที่เป็นอินเทอร์เฟซที่เชื่อถือได้สำหรับสภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรมที่ซับซ้อน เทอร์มินัลจอแสดงผลโมโนโครมขนาด 5.7 นิ้วนี้เชื่อมต่อกับคอนโทรลเลอร์ MELSEC และ PLC ของผู้ผลิตรายอื่นได้อย่างราบรื่น โดยมีขนาดกะทัดรัดโดยไม่ลดทอนความสามารถด้านการวินิจฉัยหรือการควบคุมการทำงาน

คุณสมบัติเด่น

จอแสดงผล STN โมโนโครม: หน้าจอขนาด 5.7 นิ้ว คอนทราสต์สูง พร้อมระดับสีเทา 16 ระดับ เพื่อการแสดงกราฟิกและข้อความที่ชัดเจน
อินเทอร์เฟซสัมผัสแบบตัวต้านทาน: แผงสัมผัสฟิล์มตัวต้านทานแบบเมทริกซ์ รองรับปุ่มสัมผัสสูงสุด 50 ปุ่มต่อหน้าจอ เพื่อการป้อนข้อมูลของผู้ปฏิบัติงานที่แม่นยำ
การปกป้องไฟพื้นหลังในตัว: ไฟพื้นหลังแบบหลอดฟลูออเรสเซนต์แคโทดเย็น (CCFL) พร้อมระบบตรวจจับการปิดอัตโนมัติและโหมดพักหน้าจอที่กำหนดค่าได้ เพื่อยืดอายุการใช้งาน
ความทนทานระดับอุตสาหกรรม: โครงสร้างแผงด้านหน้าที่แข็งแรง ออกแบบมาให้ทนทานต่อสภาพแวดล้อมการผลิตที่รุนแรง
การสื่อสารที่ยืดหยุ่น: อินเทอร์เฟซอนุกรมในตัวสำหรับการเชื่อมต่อ PLC โดยตรงและการตั้งโปรแกรมระบบ

การใช้งาน

สายการประกอบยานยนต์และสถานีควบคุมสายพานลำเลียง
เครื่องจักรบรรจุภัณฑ์และระบบติดฉลากอัตโนมัติ
โรงบำบัดน้ำและแผงควบคุมปั๊มเฉพาะพื้นที่
การตรวจสอบระบบ HVAC และการจัดการห้องควบคุมสภาพแวดล้อม

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Mitsubishi Electric
หมายเลขรุ่น	GT1050-QBBD-C
ซีรีส์	GOT1000
ประเภทจอแสดงผล	จอคริสตัลเหลว STN โมโนโครม (ขาว/น้ำเงิน)
ขนาดหน้าจอ	5.7 นิ้ว (รูปแบบแนวนอน)
ความละเอียด	320 x 240 จุด
ขนาดจอแสดงผล	115 mm (W) x 86 mm (H)
สีที่แสดง	โมโนโครม (ขาว/น้ำเงิน), ระดับสีเทา 16 ระดับ
ไฟพื้นหลัง	หลอดฟลูออเรสเซนต์แคโทดเย็น (CCFL) พร้อมระบบตรวจจับการปิด
ประเภทแผงสัมผัส	ฟิล์มตัวต้านทานแบบเมทริกซ์
แรงดันไฟเลี้ยง	24VDC
ขนาดภายนอก	164 mm (W) x 135 mm (H) x 56 mm (D) (ไม่รวมอุปกรณ์ยึดติดตั้ง)
น้ำหนัก	0.7 kg
น้ำหนักจัดส่ง (คำนวณ)	1.2 kg

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ / พอร์ต	การกำหนดฟังก์ชัน
ขั้วต่อไฟฟ้า	การเชื่อมต่อ 24VDC และกราวด์เพื่อการทำงาน (FG)
พอร์ต RS-422	การเชื่อมต่อโดยตรงกับลิงก์โฮสต์ PLC / พอร์ตตั้งโปรแกรม
พอร์ต RS-232	การสื่อสารกับพีซี การอัปโหลด/ดาวน์โหลดโครงการ และการเชื่อมต่ออุปกรณ์ต่อพ่วง

ข้อมูลเชิงลึกด้านวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

GT1050-QBBD-C เป็น HMI รุ่นเก่าของซีรีส์ GOT1000 เมื่อต้องเปลี่ยนเครื่องรุ่นเก่าหรือวางแผนย้ายระบบ โปรดทราบว่าโปรเจกต์หน้าจอที่สร้างใน GT Designer2 หรือ GT Designer3 สามารถแปลงเป็นซีรีส์ GOT2000 รุ่นใหม่กว่าได้โดยตรง (เช่น GT2105-QBD) อย่างไรก็ตาม ขนาดช่องเจาะจริงและความลึกในการติดตั้งจะแตกต่างกันเล็กน้อยระหว่างแต่ละรุ่น ตรวจสอบระยะเคลียร์ของแผงก่อนดำเนินการอัปเกรดฮาร์ดแวร์

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

ไฟส่องพื้นหลัง CCFL ในเครื่องนี้ติดตั้งรวมเป็นชุดและผู้ใช้ปลายทางไม่สามารถซ่อมแซมหรือเปลี่ยนได้ เพื่อยืดอายุการใช้งานของจอแสดงผลให้สูงสุด ให้ตั้งค่าตัวตั้งเวลา "Screen Saving / Backlight Off" ในเมนูยูทิลิตีระบบเสมอ ในสภาพแวดล้อมที่มีอุณหภูมิต่ำ (ใกล้ 0 degC) เวลาตอบสนองของผลึกเหลว STN จะช้าลง ซึ่งอาจทำให้เกิดภาพหลอนชั่วคราวของวัตถุกราฟิกที่เคลื่อนไหวเร็ว ปรับคอนทราสต์ของหน้าจอผ่านเมนูระบบเพื่อชดเชยการเปลี่ยนแปลงตามอุณหภูมิ

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

ตรวจสอบให้แน่ใจว่าขั้ว Functional Ground (FG) เชื่อมต่อโดยตรงกับจุดต่อลงดินคลาส D เฉพาะ (ความต้านทานไม่เกิน 100 โอห์ม) การใช้งาน HMI โดยไม่มีการต่อลงดินที่มั่นคงอาจทำให้เกิดการสะสมของสัญญาณรบกวนแบบคาปาซิทีฟบนกริดทัชแบบความต้านทาน ส่งผลให้เกิดการรับสัมผัสหลอนหรือการสื่อสารบนสายอนุกรม RS-422 ขาดหาย เดินสายสื่อสารอนุกรมทั้งหมดในท่อโลหะที่ต่อลงดินแยกต่างหาก และอยู่ห่างจากสายมอเตอร์ AC กระแสสูง

แนวทางการติดตั้ง

คำเตือนสำคัญ: แยกแหล่งจ่ายไฟฟ้าทั้งหมดก่อนดำเนินการติดตั้งทางกายภาพ การยึดติดตั้ง หรือการเดินสาย HMI นี้ ตรวจสอบให้แน่ใจว่าแหล่งจ่าย 24VDC ไม่มีพลังงานโดยสมบูรณ์ การไม่แยกแหล่งจ่ายไฟอาจทำให้ทรานซีฟเวอร์สื่อสารภายในเสียหายถาวร หรือทำให้บุคลากรถูกไฟฟ้าช็อต

1

เตรียมช่องเจาะแผงตามขนาดมาตรฐาน (153 mm x 121 mm) ตรวจสอบให้พื้นผิวติดตั้งเรียบและไม่มีครีบ เพื่อคงระดับการป้องกันการแทรกซึมของแผงด้านหน้า

2

สอด HMI ผ่านด้านหน้าของช่องเจาะแผง โดยตรวจสอบให้ปะเก็นกันน้ำเข้าที่อย่างถูกต้องในร่อง

3

ยึดตัวเครื่องจากด้านหลังโดยใช้ชุดอุปกรณ์ยึดที่จัดมาให้ ขันสกรูยึดให้เท่ากันตามแรงบิดที่กำหนด (0.20 ถึง 0.25 N-m) เพื่อป้องกันกรอบด้านหน้าบิดงอ

4

ต่อสายแหล่งจ่ายไฟ 24VDC เข้ากับเทอร์มินัลบล็อก โดยตรวจสอบให้ขั้วถูกต้อง ต่อขั้ว FG เข้ากับบัสกราวด์ของแผง

FAQ

ผู้ใช้สามารถเปลี่ยนไฟแบ็กไลต์ของ GT1050-QBBD-C ได้หรือไม่

ไม่ได้ ไฟแบ็กไลต์ CCFL ในรุ่นนี้ติดตั้งรวมมาและผู้ใช้ไม่สามารถเปลี่ยนเองได้ เพื่อยืดอายุการใช้งาน ให้ตั้งค่าฟังก์ชันปิดไฟแบ็กไลต์อัตโนมัติในการตั้งค่ายูทิลิตีระบบ

ต้องใช้ซอฟต์แวร์เขียนโปรแกรมใดในการกำหนดค่า HMI นี้

อุปกรณ์นี้ตั้งโปรแกรมด้วยชุดซอฟต์แวร์ GT Works3 (GT Designer3) ของ Mitsubishi Electric

ฉันจะแก้ไขหน้าจอสัมผัสคลาดเคลื่อนของอุปกรณ์นี้ได้อย่างไร

เข้าสู่เมนูยูทิลิตีโดยกดมุมซ้ายบนและมุมขวาบนของหน้าจอพร้อมกันระหว่างเริ่มต้นระบบ จากนั้นเลือกตัวเลือกปรับเทียบหน้าจอสัมผัสเพื่อจัดแนวเมทริกซ์ตัวต้านทานใหม่
