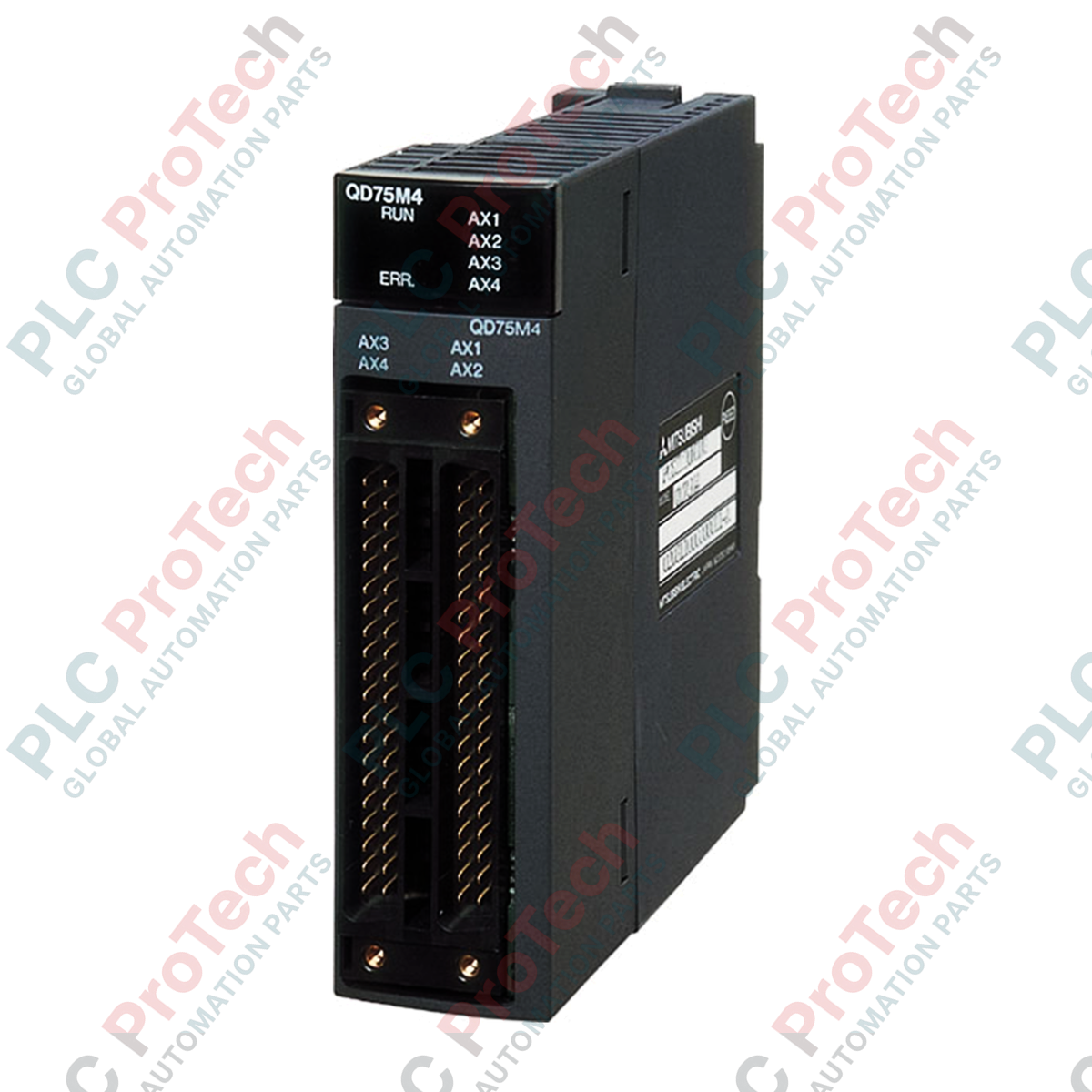

Mitsubishi Electric QD75M4 MELSEC-Q โมดูลกำหนดตำแหน่งซีรีส์

SKU QD75M4

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Mitsubishi Electric
Product No.: QD75M4
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลกำหนดตำแหน่ง
Payment: T/T, Western Union
Weight: 1300g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาสำหรับการควบคุมการเคลื่อนที่ความแม่นยำสูงภายในแพลตฟอร์มระบบอัตโนมัติ MELSEC-Q QD75M4 โมดูลกำหนดตำแหน่ง นี้ให้การควบคุมหลายแกนที่มีประสิทธิภาพสำหรับแกนสูงสุดสี่แกน การสื่อสารกับชุดขับเซอร์โวดำเนินการผ่านเครือข่ายอนุกรมความเร็วสูงเฉพาะ (SSCNET) ช่วยเพิ่มประสิทธิภาพการซิงโครไนซ์และอัตราการรับส่งข้อมูลในรูปแบบการจัดวางเครื่องจักรที่ซับซ้อน โมดูลนี้รองรับวิถีการเคลื่อนที่ที่ซับซ้อน พร้อมความจุข้อมูลการกำหนดตำแหน่ง 600 จุดต่อแกน ช่วยให้ปรับโปรไฟล์ความเร็วได้อย่างราบรื่น กำหนดตำแหน่งเป้าหมายได้อย่างแม่นยำ และปรับโครงสร้างระบบได้อย่างยืดหยุ่นสำหรับการใช้งานอุตสาหกรรมที่มีความต้องการสูง

คุณสมบัติ

ความสามารถในการควบคุมสี่แกน รองรับการเคลื่อนที่หลายแกนทั้งแบบอิสระและแบบประสานกัน
อินเทอร์เฟซ SSCNET โดยตรงสำหรับการสื่อสารอนุกรมความเร็วสูงที่เชื่อถือได้กับแอมพลิฟายเออร์เซอร์โวที่รองรับ
หน่วยความจำรองรับบล็อกข้อมูลการกำหนดตำแหน่งสูงสุด 600 บล็อกต่อแกน เพื่อจัดการรูปแบบการเคลื่อนที่ที่ซับซ้อน
อินพุตในตัวสำหรับสัญญาณขีดจำกัดภายนอกที่สำคัญ ได้แก่ ขีดจำกัดบน/ล่าง คำสั่งหยุด และด็อกจุดใกล้
อินเทอร์เฟซในตัวสำหรับเครื่องกำเนิดพัลส์แบบแมนนวล รองรับอินพุตแบบดิฟเฟอเรนเชียลหรืออินพุตแรงดันมาตรฐานเฟส A/เฟส B

การใช้งาน

ระบบประกอบอัตโนมัติและเครื่องจักรบรรจุภัณฑ์
ระบบหยิบและวางความเร็วสูง และระบบขนถ่ายด้วยหุ่นยนต์
การขนถ่ายวัสดุ สายพานลำเลียงแบบซิงโครไนซ์ และอุปกรณ์คัดแยก
เครื่องจักรแกนพิกัดหลายแกนและระบบกำหนดตำแหน่งตามพิกัด

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Mitsubishi Electric
หมายเลขชิ้นส่วน / รุ่น	QD75M4
ซีรีส์ผลิตภัณฑ์	ซีรีส์ MELSEC-Q
ประเภทโมดูล	โมดูลฟังก์ชันอัจฉริยะ (การควบคุมตำแหน่ง)
จำนวนแกนควบคุม	4 แกน
ความจุข้อมูลการกำหนดตำแหน่ง	600 รายการข้อมูล / แกน
วิธีการเชื่อมต่อเซอร์โว	การสื่อสารอนุกรมความเร็วสูง (SSCNET)
แอมพลิฟายเออร์เซอร์โวที่รองรับ	ซีรีส์ MR-J2S-B (เช่น MR-J2S-_B)
อินเทอร์เฟซสัญญาณภายนอก	ขีดจำกัดบน, ขีดจำกัดล่าง, ด็อกจุดใกล้, หยุด, การสลับความเร็ว/ตำแหน่ง (24 VDC, 5 จุด/แกน)
อินเทอร์เฟซเครื่องกำเนิดพัลส์แบบแมนนวล	เฟส A / เฟส B (5 VDC, 1 จุด/ยูนิต)
น้ำหนักจัดส่งโดยประมาณ	1.3 กก.

การเชื่อมต่อและอินเทอร์เฟซ

ประเภทอินเทอร์เฟซ	ฟังก์ชันสัญญาณ	ข้อมูลจำเพาะทางไฟฟ้า
ขั้วต่ออินพุตภายนอก	ขีดจำกัดบน (FLS) / ขีดจำกัดล่าง (RLS)	24 VDC
ขั้วต่ออินพุตภายนอก	ด็อกจุดใกล้ (DOG)	24 VDC
ขั้วต่ออินพุตภายนอก	สัญญาณหยุด (STOP)	24 VDC
ขั้วต่ออินพุตภายนอก	การสลับความเร็ว-ตำแหน่ง (CHG)	24 VDC
เครื่องกำเนิดพัลส์แบบแมนนวล	อินพุตสัญญาณเฟส A / เฟส B	5 VDC
การสื่อสารกับเซอร์โว	การเชื่อมต่อบัส SSCNET	อนุกรมความเร็วสูง

แนวทางการติดตั้ง

ปิดแหล่งจ่ายไฟของยูนิตฐาน MELSEC-Q ทั้งหมดก่อนติดตั้งหรือถอดโมดูล QD75M4 เพื่อป้องกันความเสียหายทางไฟฟ้า
ตรวจสอบให้แน่ใจว่าขอเกี่ยวสำหรับยึดโมดูลเข้าล็อกกับยูนิตฐานอย่างแน่นหนา และขันสกรูยึดโมดูลด้วยแรงบิดตามที่กำหนด
แยกสายสื่อสาร SSCNET ออกจากสายไฟ AC แรงดันสูงและสายมอเตอร์ เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
ใช้งานภายในตู้ควบคุมที่ปราศจากฝุ่นและแห้ง โดยมีการระบายอากาศเพียงพอเพื่อรักษาอุณหภูมิการทำงานให้อยู่ภายในขีดจำกัดที่กำหนดอย่างเป็นทางการ

FAQ

เซอร์โวแอมพลิฟายเออร์รุ่นใดที่ใช้งานร่วมกับ QD75M4 ได้

QD75M4 เชื่อมต่อโดยตรงกับเซอร์โวแอมพลิฟายเออร์อเนกประสงค์ของ Mitsubishi โดยเฉพาะซีรีส์ MR-J2S-B ผ่านอินเทอร์เฟซอนุกรมความเร็วสูง SSCNET

โมดูลกำหนดตำแหน่ง QD75M4 ควบคุมได้กี่แกน

โมดูลนี้ออกแบบมาเพื่อควบคุมได้สูงสุด 4 แกนที่ทำงานแยกกันหรือประสานงานกัน

ความจุข้อมูลกำหนดตำแหน่งสูงสุดต่อแกนคือเท่าใด

รองรับข้อมูลกำหนดตำแหน่งได้สูงสุด 600 จุดต่อแกน ช่วยให้สร้างโปรไฟล์การเคลื่อนไหวที่ซับซ้อนได้อย่างมาก
