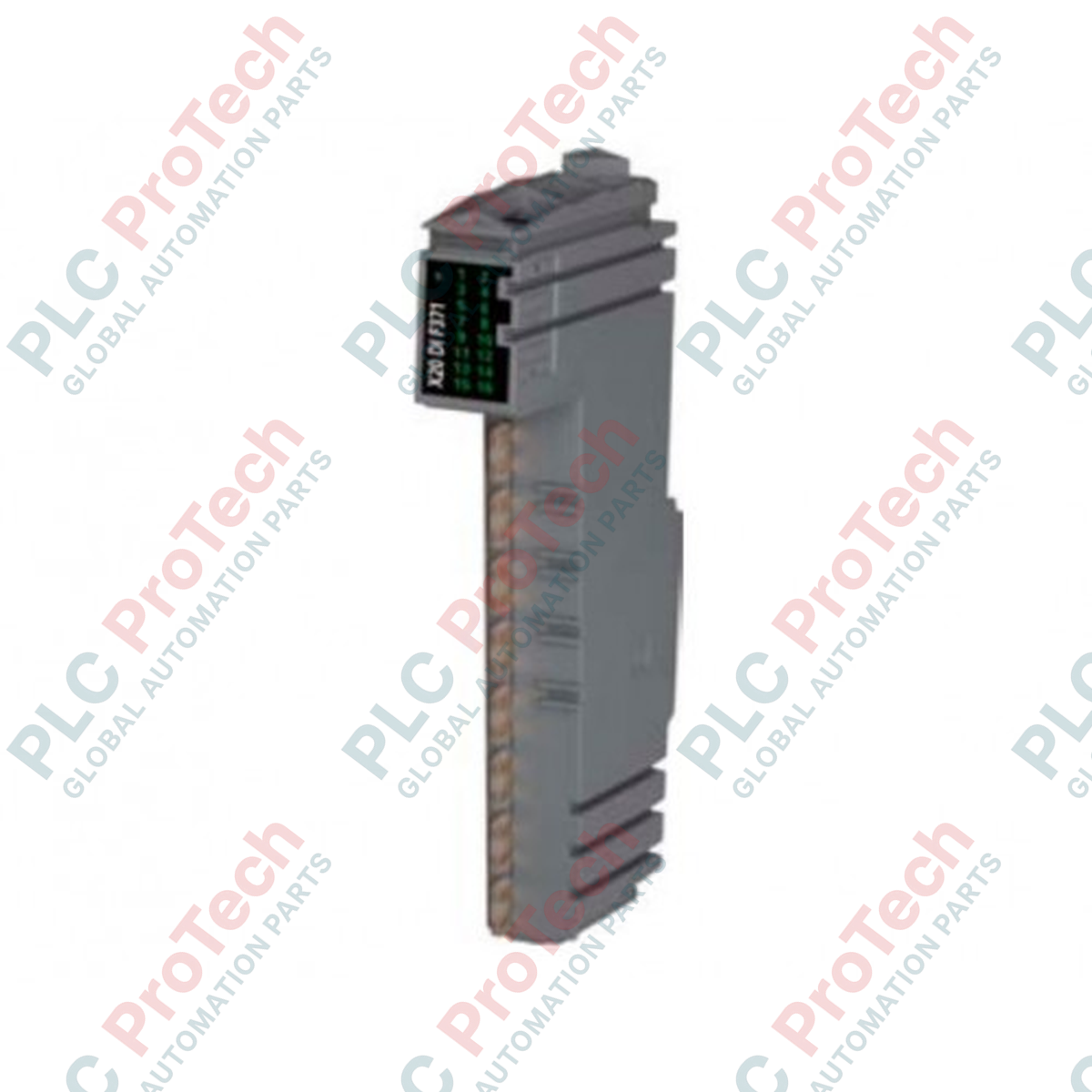

X20DIF371 โมดูลอินพุตดิจิทัล 16 ช่อง (การเชื่อมต่อแบบ Sink)

ภาพรวมผลิตภัณฑ์

 X20DIF371 (X20DIF371) คือโมดูลอินพุตดิจิทัลความหนาแน่นสูงที่ออกแบบมาสำหรับสถาปัตยกรรม I/O แบบกระจายศูนย์ของระบบ X20 โมดูลนี้มีอินพุตดิจิทัล 16 ช่องในรูปแบบกะทัดรัด และใช้ การเชื่อมต่อแบบซิงก์ (ลอจิก NPN) โดยอินพุตจะจัดเตรียมเส้นทางลงกราวด์ให้กับเซนเซอร์ที่เชื่อมต่ออยู่ ออกแบบมาสำหรับเทคโนโลยี การเชื่อมต่อแบบ 1 สาย ช่วยให้โครงสร้างการเดินสายภายในตู้ควบคุมมีประสิทธิภาพและเป็นระเบียบสูง X20DIF371 เป็นโซลูชันที่เหมาะสำหรับการใช้งานที่ต้องรองรับสัญญาณดิจิทัลจำนวนมาก เช่น การตรวจสอบลิมิตสวิตช์ ปุ่มกด และเซนเซอร์ตรวจจับระยะใกล้ในสายการประกอบอัตโนมัติและเครื่องจักรบรรจุภัณฑ์

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมฮาร์ดแวร์ของ X20DIF371 ได้รับการปรับให้เหมาะสมเพื่อความน่าเชื่อถือของสัญญาณและประสิทธิภาพการประมวลผล โดยมีตัวกรองอินพุตซอฟต์แวร์ที่กำหนดค่าได้ ซึ่งสามารถใช้กับทั้งโมดูล เพื่อกำจัดสัญญาณ “เด้ง” หรือสัญญาณรบกวนจากหน้าสัมผัสเชิงกลได้อย่างมีประสิทธิภาพ อินพุตทั้ง 16 ช่องได้รับการประมวลผลผ่านบัสแบ็กเพลน X20 ทำให้ส่งข้อมูลไปยัง CPU ได้ด้วยความเร็วสูง การออกแบบอินพุตแบบซิงก์รองรับเซนเซอร์แบบซอร์สซิง (PNP) หรือหน้าสัมผัสแห้งที่เชื่อมต่อกับแหล่งจ่ายไฟขั้วบวกโดยเฉพาะ รูปแบบการเชื่อมต่อแบบ 1 สายหมายความว่ามีเพียงสายสัญญาณที่เชื่อมต่อกับโมดูล ส่วนสายรีเทิร์นร่วมจะจัดการผ่านรางจ่ายไฟของโมดูลบัส

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

การเชื่อมต่อแบบซิงก์และแบบซอร์สของโมดูลนี้แตกต่างกันอย่างไร

X20DIF371 เป็นโมดูลอินพุตแบบ ซิงก์ ซึ่งหมายความว่าวงจรอินพุตของโมดูลจะ “ดูด” กระแสลงกราวด์ ดังนั้นต้องใช้เซนเซอร์ แบบซอร์สซิง (PNP) เมื่อเซนเซอร์ถูกกระตุ้น เซนเซอร์จะส่งสัญญาณระดับสูง (+24V) ไปยังอินพุตของโมดูล

การเชื่อมต่อแบบ 1 สายช่วยประหยัดพื้นที่ได้อย่างไร

ในการกำหนดค่าแบบ 1 สาย สัญญาณดิจิทัลแต่ละสัญญาณต้องใช้จุดขั้วต่อเพียงจุดเดียวบนเทอร์มินัลบล็อก X20 ส่วนการเชื่อมต่อ 0V/GND ร่วมของเซนเซอร์จะจัดการภายในโดยโมดูลบัสหรือผ่านโมดูลกระจายศักย์แยกต่างหาก ช่วยลดจำนวนสายที่เดินไปยังแร็ก I/O ได้อย่างมาก

สามารถตั้งเวลาไส้กรองที่แตกต่างกันสำหรับอินพุตแต่ละช่องได้หรือไม่

สำหรับ X20DIF371 โดยทั่วไปตัวกรองอินพุตซอฟต์แวร์จะกำหนดค่าสำหรับ ทั้งโมดูล ซึ่งทำให้เวลาแก้การเด้งของอินพุตทั้ง 16 ช่องเป็นค่าเดียวกัน และช่วยให้การกำหนดค่าสำหรับงานดิจิทัลมาตรฐาน เช่น การกดปุ่มหรือการตรวจสอบลิมิตสวิตช์ ทำได้ง่ายขึ้น

คู่มือด้านวิศวกรรมและการติดตั้ง

• ความเข้ากันได้ของเซนเซอร์: ตรวจสอบให้แน่ใจว่าอุปกรณ์ที่เชื่อมต่อทั้งหมดเป็นประเภทซอร์สซิง (PNP) การเชื่อมต่อเซนเซอร์แบบซิงก์ (NPN) เข้ากับโมดูลอินพุตแบบซิงก์จะทำให้เกิดสัญญาณ “ลอย” ซึ่งลอจิกของ PLC จะไม่สามารถตรวจจับได้

• ความหนาแน่นของการเดินสายและการจัดการสาย: เมื่อมีอินพุต 16 ช่องในโมดูลเดียว การจัดระเบียบสายจึงมีความสำคัญ ควรใช้แถบป้ายกำกับในตัวของระบบ X20 เพื่อระบุแต่ละช่อง เนื่องจากเป็นโมดูลแบบ 1 สาย ควรตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟเซนเซอร์ (24V) ได้รับการกระจายอย่างเหมาะสมจากขั้วศักย์ร่วม เพื่อป้องกันไม่ให้สายพันกันยุ่งเหยิงภายในตู้

• การปรับแต่งตัวกรอง: เมื่อกำหนดค่าตัวกรองอินพุตซอฟต์แวร์ใน Automation Studio ควรปรับสมดุลระหว่างเวลาตอบสนองกับสภาพแวดล้อมที่มีสัญญาณรบกวน เวลาตัวกรองที่สั้นมาก (เช่น 1ms) ช่วยให้ตรวจจับได้รวดเร็ว แต่ก็อาจตอบสนองต่อสัญญาณรบกวนทางไฟฟ้า ส่วนตัวกรองที่นานกว่า (เช่น 10-20ms) จะปลอดภัยกว่าสำหรับสวิตช์เชิงกล แต่ทำให้การตรวจจับสัญญาณล่าช้า
