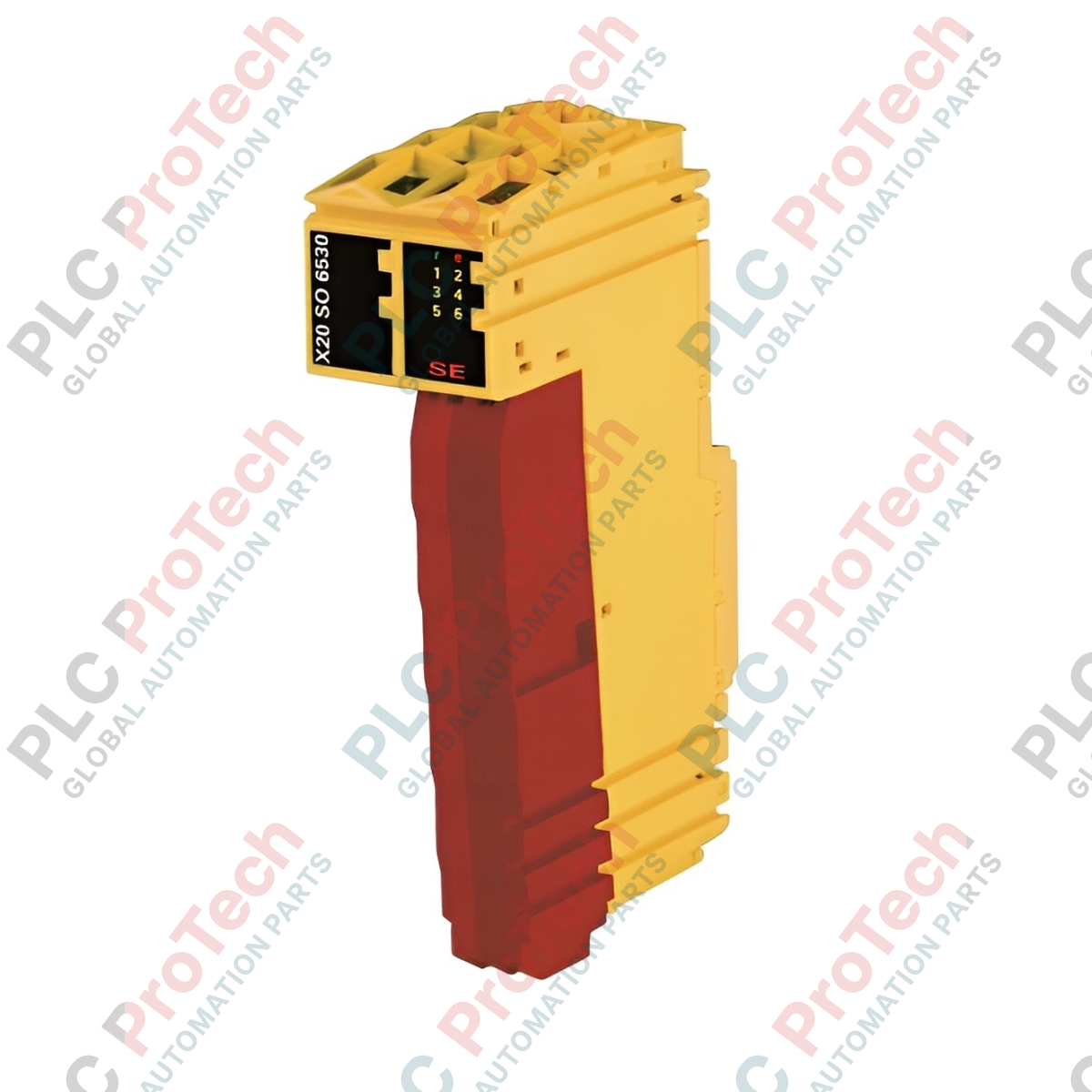

X20SO6530 B&R โมดูลเอาต์พุตรีเลย์นิรภัย 6 ช่อง ซีรีส์ X20

ภาพรวมผลิตภัณฑ์

 X20SO6530 (X20SO6530) คือโมดูลรีเลย์นิรภัยประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบ B&R X20 โดยทำหน้าที่เป็นอินเทอร์เฟซที่ทนทานสำหรับการสวิตช์วงจรนิรภัยกำลังสูง โมดูลนี้มีรีเลย์อิสระ 6 ตัว โดยแต่ละตัวติดตั้งหน้าสัมผัสแบบปกติเปิด (NO) ซึ่งสามารถสวิตช์ได้ทั้ง 230 VAC และ 24 VDC ที่กระแสสูงสุด 6 A ออกแบบมาสำหรับการใช้งานที่มีความสำคัญด้านความปลอดภัย เช่น ปุ่มหยุดฉุกเฉิน การล็อกประตูนิรภัย และการแยกกำลังมอเตอร์  X20SO6530 ใช้การควบคุมด้านจ่ายและด้านกลับภายใน เพื่อให้มั่นใจว่าสามารถตัดการเชื่อมต่อได้อย่างปลอดภัยแม้เกิดความขัดข้องในช่องสัญญาณเดียว ด้วยการผสานหน้าสัมผัสรีเลย์เชิงกลเข้ากับลอจิกตรวจสอบความปลอดภัยขั้นสูง โมดูลนี้จึงเชื่อมต่อระหว่างการควบคุมดิจิทัลแรงดันต่ำกับแอคชูเอเตอร์อุตสาหกรรมกำลังสูง และช่วยให้เป็นไปตามมาตรฐานความปลอดภัย SIL 3 และ PLe ในภาคส่วนต่าง ๆ เช่น เครื่องจักรกลหนักและสายการผลิตอัตโนมัติ

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมฮาร์ดแวร์ของ  X20SO6530 มุ่งเน้นการทำงานแบบปลอดภัยเมื่อเกิดความขัดข้องและความครอบคลุมด้านการวินิจฉัย เอาต์พุตรีเลย์ทั้ง 6 จุดได้รับการตรวจสอบภายใน เพื่อให้มั่นใจว่าหน้าสัมผัสเปลี่ยนไปยังสถานะที่ร้องขออย่างถูกต้อง โมดูลทำงานด้วยแหล่งจ่ายไฟพิกัด 24 VDC พร้อมระบบป้องกันการต่อขั้วกลับในตัว เพื่อป้องกันความเสียหายระหว่างการติดตั้ง จุดเด่นของรุ่นนี้คือระบบลอจิกควบคุมด้านจ่ายและด้านกลับ ซึ่งช่วยให้มีการตัดวงจรผ่านเส้นทางสำรองเพื่อความปลอดภัยสูงสุด สำหรับฮาร์ดแวร์รีวิชัน B5 ขึ้นไป โมดูลรองรับช่วงกระแสเอาต์พุตพิกัดที่กว้างตั้งแต่ 5 mA ถึง 6 A ทำให้สามารถขับได้ตั้งแต่รีเลย์สัญญาณขนาดเล็กไปจนถึงคอนแทคเตอร์สำหรับงานหนัก โดยไม่ต้องใช้รีเลย์คั่นเพิ่มเติม

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

X20SO6530 สามารถสวิตช์แรงดันไฟฟ้าที่แตกต่างกันในแต่ละช่องได้หรือไม่?

ได้ เนื่องจากโมดูลใช้หน้าสัมผัสรีเลย์เชิงกล ช่องสัญญาณต่าง ๆ จึงมักแยกออกจากกัน อย่างไรก็ตาม ต้องตรวจสอบแผนผังการเดินสายเฉพาะในคู่มือผู้ใช้ B&R เสมอ เพื่อยืนยันกลุ่มการแยกวงจร และตรวจสอบว่าการใช้ 230 VAC และ 24 VDC ปะปนกันบนขั้วต่อที่อยู่ติดกันเป็นไปตามข้อกำหนดด้านความปลอดภัยทางไฟฟ้าและระยะห่างตามท้องถิ่น

“การควบคุมด้านจ่ายและด้านกลับ” มีความสำคัญอย่างไร?

นี่คือการออกแบบเพื่อความปลอดภัยที่โมดูลจะสวิตช์ทั้งสายจ่ายและเส้นทางกลับภายใน หากทรานซิสเตอร์สวิตช์ตัวใดตัวหนึ่งขัดข้องหรือลัดวงจร สวิตช์สำรองอีกตัวจะยังสามารถตัดวงจรได้ ทำให้แอคชูเอเตอร์ที่เชื่อมต่ออยู่เข้าสู่ “สถานะปลอดภัย” (ไม่มีการจ่ายพลังงาน)

โมดูลนี้จำเป็นต้องใช้ Safety CPU เฉพาะหรือไม่?

จำเป็น เช่นเดียวกับโมดูล Safe I/O ทั้งหมดของ B&R  X20SO6530 ต้องได้รับการจัดการโดย X20 Safety CPU (เช่น ซีรีส์ X20SL) ที่ใช้โปรโตคอล openSAFETY CPU ของ PLC มาตรฐานไม่สามารถประมวลผลลอจิกความปลอดภัยที่จำเป็นสำหรับการควบคุมเอาต์พุตรีเลย์เหล่านี้ได้

คู่มือด้านวิศวกรรมและการติดตั้ง

• การตรวจสอบฮาร์ดแวร์รีวิชัน: ก่อนเริ่มใช้งาน ให้ตรวจสอบฮาร์ดแวร์รีวิชันที่พิมพ์อยู่ด้านข้างโมดูล หากรีวิชันต่ำกว่า B5 กระแสสวิตช์สูงสุดจะจำกัดอยู่ที่ 2 A การจ่ายโหลด 6 A ให้กับโมดูลรีวิชันเก่าจะทำให้หน้าสัมผัสเชื่อมติดก่อนเวลาอันควรและโมดูลขัดข้อง

• การป้องกันหน้าสัมผัส (Snubber): เมื่อสวิตช์โหลด AC แบบเหนี่ยวนำ เช่น โซลินอยด์วาล์วขนาดใหญ่หรือชุดสตาร์ตเตอร์มอเตอร์ ขอแนะนำอย่างยิ่งให้ติดตั้งวงจร RC snubber คร่อมโหลด วงจรนี้ช่วยระงับการเกิดอาร์กขณะหน้าสัมผัสเปิด ซึ่งช่วยยืดอายุการใช้งานทางไฟฟ้าของหน้าสัมผัสรีเลย์ได้อย่างมากและลด EMI

• การเกิดอาร์กและโหลดขั้นต่ำ: เพื่อคงผลการทำความสะอาดตัวเองของหน้าสัมผัสรีเลย์ ให้ตรวจสอบว่าโหลดมีค่าอย่างน้อย 5 mA หากสวิตช์สัญญาณกระแสต่ำมาก (วงจรไร้แรงดัน) หน้าสัมผัสอาจเกิดฟิล์มเคลือบเมื่อเวลาผ่านไป ส่งผลให้ความต้านทานเพิ่มขึ้น สำหรับการส่งสัญญาณกระแสต่ำ ให้พิจารณาใช้โมดูลเอาต์พุตทรานซิสเตอร์นิรภัยแทน
