وحدة خرج تماثلي من سلسلة B&R 2003، الطراز 7AO352.70

نظرة عامة على المنتج

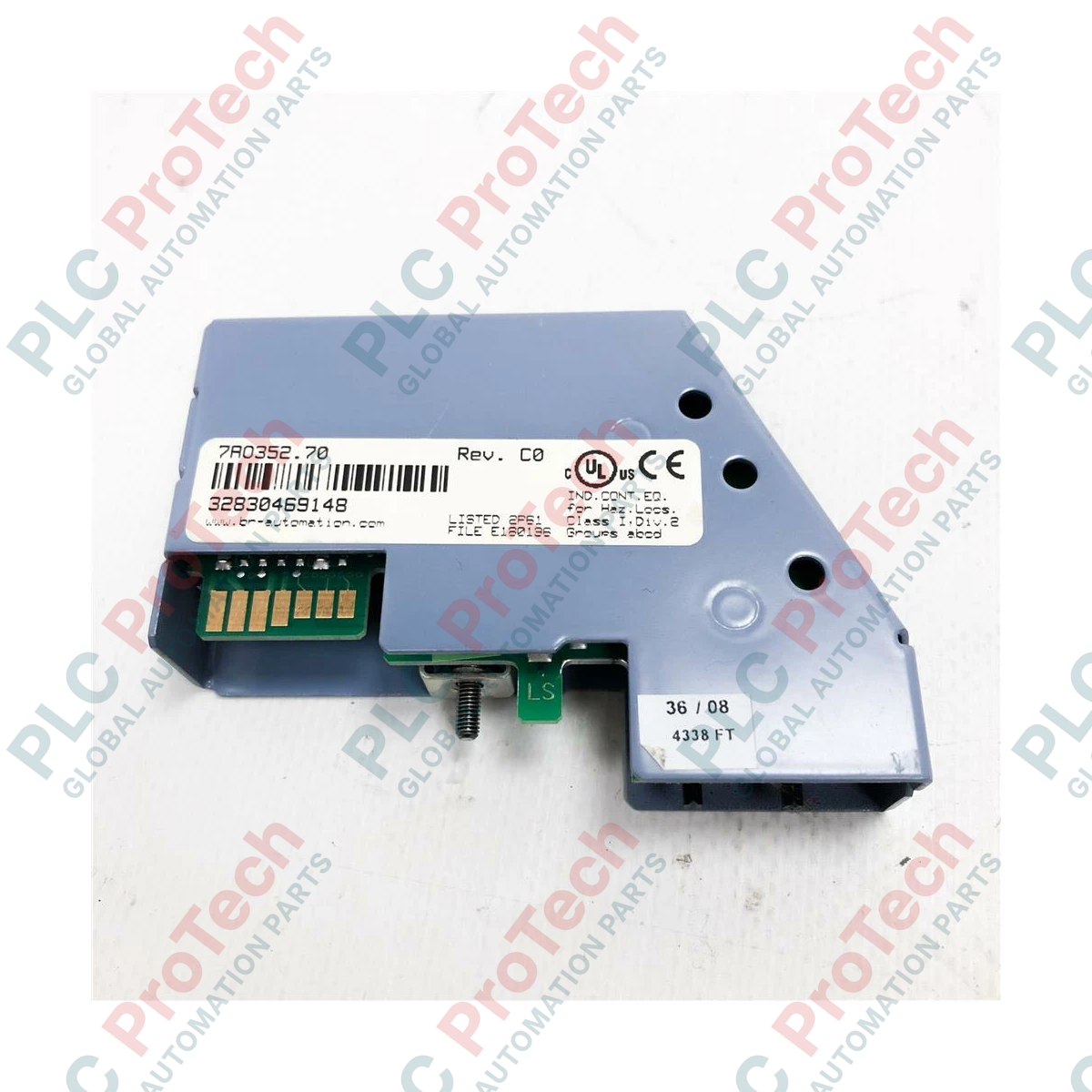

تُعد الوحدة  7AO352.70 (7AO352.70) وحدة خرج تماثلي عالية الاعتمادية من سلسلة B&R 2003، وقد صُممت لتوفير إشارات تحكم دقيقة للمشغلات والصمامات وأنظمة القيادة الصناعية. وبفضل تزويدها بخرجين مستقلين، تدعم هذه الوحدة خيارات إشارات مرنة تشمل +/- 10 V أو من 0 إلى 20 mA، بما يلبي مجموعة واسعة من المعايير الصناعية العالمية. وبفضل دقتها البالغة 12 بت وبنيتها المتينة من نوع «التثبيت بالبراغي»، صُممت  7AO352.70 خصيصًا لتحقيق استقرار طويل الأمد في القطاعات الصعبة مثل النفط والغاز ومعالجة المواد الكيميائية وتوزيع الطاقة. ويؤكد اعتماد cULus HazLoc ملاءمتها للبيئات من الفئة I، القسم 2، ما يجعلها مكوّنًا أساسيًا للتشغيل الآمن في الأجواء التي يُحتمل أن تكون قابلة للانفجار، حيث لا مجال للتهاون في موثوقية النظام.

التهيئة الفنية

تعمل  7AO352.70 كحلقة وصل بين منطق التحكم الرقمي والأجهزة الميدانية التماثلية، إذ تحوّل القيم الرقمية ذات الدقة البالغة 12 بت إلى إشارات كهربائية عالية الدقة. وقد هُيئت بنية الوحدة لتحقيق المرونة؛ إذ يمكن للمستخدمين ضبط كل خرج للعمل في وضع الجهد أو التيار، وفقًا لمتطلبات الحمل المتصل. وباعتبارها وحدة تثبيت بالبراغي لنظام B&R 2003، فإنها تتيح اتصالًا ميكانيكيًا آمنًا بلوحة القاعدة، مما يضمن استمرار التلامس الكهربائي بشكل ثابت حتى عند التعرض لاهتزازات ميكانيكية كبيرة. يُرجى ملاحظة أن هذه الوحدة تتطلب شراء كتلة التوصيل الطرفية TB712 بشكل منفصل لإتمام التوصيلات الكهربائية، إذ توفر هذه الكتلة الواجهة اللازمة لتوصيل الأسلاك الميدانية.

المواصفات الفنية

الأسئلة الشائعة الفنية

هل تتوافق 7AO352.70 مع كتلة التوصيل الطرفية TB718؟

تحدد الوثائق الفنية الرسمية كتلة التوصيل الطرفية TB712 لهذه الوحدة. وقد يؤدي استخدام كتلة توصيل طرفية مختلفة إلى عدم محاذاة السنون بشكل صحيح أو إلى ضعف التلامس الكهربائي، مما قد يؤدي إلى إبطال الشهادات أو إتلاف مرحلة الخرج.

كيف تنعكس دقة 12 بت على دقة الإشارة؟

تقسم دقة 12 بت نطاق الخرج إلى 4,096 خطوة منفصلة. وبالنسبة إلى نطاق +/- 10 V (أي نطاق كلي قدره 20 V)، يوفر ذلك حجم خطوة نظريًا يبلغ نحو 4.88 mV، مما يضمن تحكمًا سلسًا لمعظم حلقات PID الصناعية ومرجعيات سرعة المحركات.

هل يمكن تركيب هذه الوحدة أثناء تشغيل النظام؟

لا. بوصفها وحدة تثبيت بالبراغي لسلسلة 2003، يجب إيقاف طاقة النظام بالكامل قبل التركيب أو الإزالة. وقد يؤدي عدم القيام بذلك إلى حدوث قوس كهربائي أو إتلاف واجهة K-bus الداخلية لوحدة التحكم.

دليل الهندسة والتركيب

• التدريع لتحقيق الدقة: تتأثر الإشارات التماثلية بشدة بالتداخل الكهرومغناطيسي. استخدم دائمًا كابلات زوجية ملتفة ومدرعة (STP) عالية الجودة لخطوط الخرج. وينبغي تأريض التدريع عند نقطة واحدة، ويفضل أن تكون عند مدخل خزانة التحكم، لمنع حلقات التأريض التي قد تتسبب في أخطاء إزاحة في إشارة +/- 10 V.

• الإدارة الحرارية في مناطق HazLoc: عند التشغيل في بيئات الفئة I، القسم 2، تأكد من ألا تتجاوز درجة الحرارة الداخلية للخزانة 55 درجة مئوية. فقد تؤدي الحرارة المفرطة إلى تسريع تقادم المكوّنات التماثلية، وربما تؤثر في تصنيف T-code للتجميعة.

• عزم ربط كتلة التوصيل الطرفية: عند تركيب كتلة التوصيل الطرفية TB712، تأكد من إحكام ربط جميع البراغي بعزم الربط المحدد. فقد يتسبب الاتصال غير المحكم في حلقة من 0 إلى 20 mA في مقاومة عالية، مما يؤدي إلى قص الإشارة أو ظهور أخطاء «الحلقة المفتوحة» في سجلات تشخيص وحدة التحكم.
