الشركة المصنعة: B&R
رقم المنتج: X20DO9322
Country of origin:الولايات المتحدة
نوع المنتج: وحدة إخراج رقمية X20
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

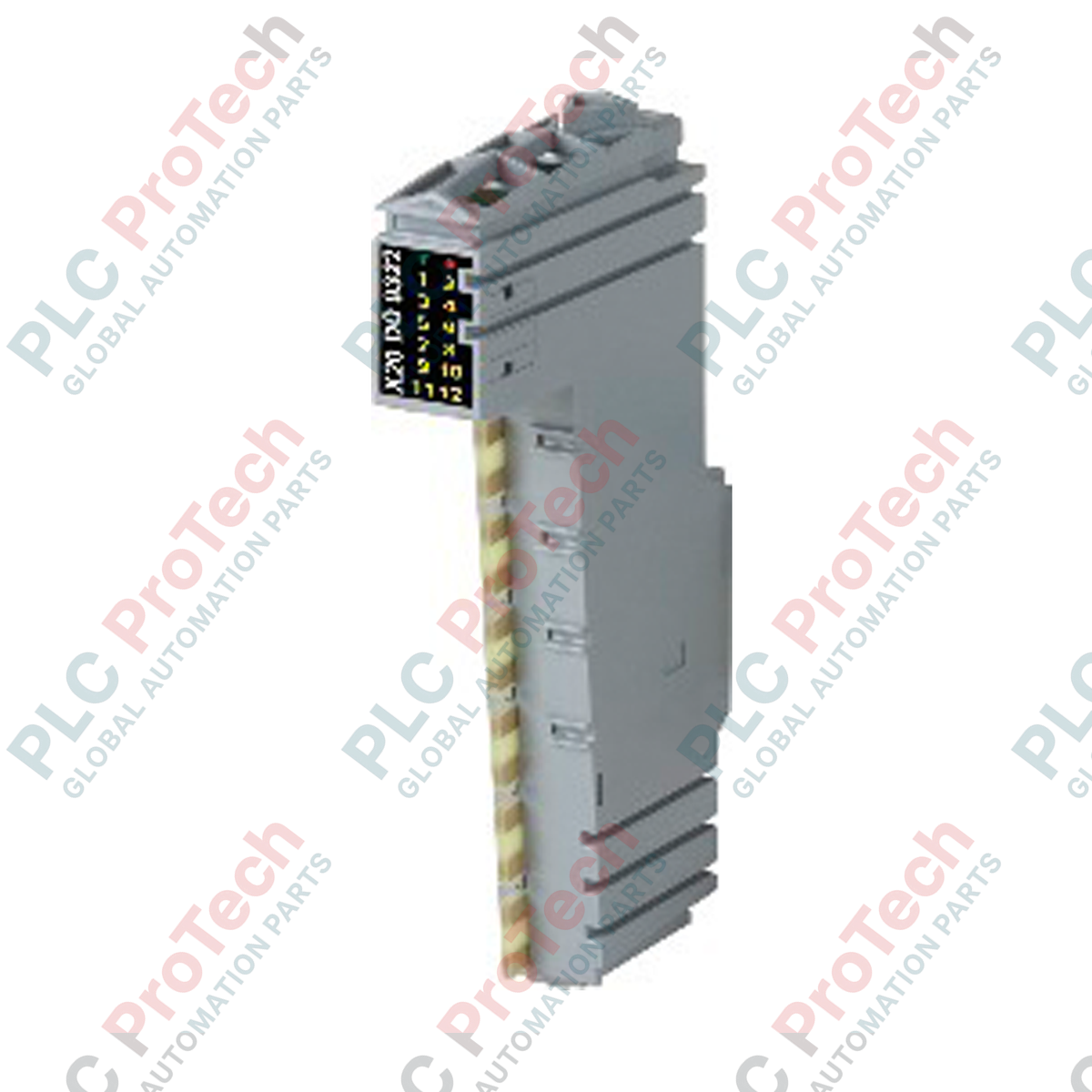

إن X20DO9322 (X20DO9322) هو وحدة خرج رقمية عالية الكثافة من سلسلة B&R X20، صُممت لتوفير تحكم فعّال وموثوق بالمشغلات الصناعية بجهد 24 VDC. تتميز هذه الوحدة بـ12 خرجًا رقميًا باستخدام تكوين المصدر (التبديل الموجب)، حيث يستطيع كل channel توفير تيار اسمي قدره 0.5 A. وبفضل تحسينها لتقنية التوصيل بسلك واحد، تُعد X20DO9322 حلًا مثاليًا لخزائن التحكم المدمجة في صناعات مثل التغليف الآلي، وتصنيع المنسوجات، وبناء الآلات المعيارية. كما تجمع بين انخفاض استهلاك الطاقة على الناقل الداخلي والتشخيص الشامل المدمج، مما يضمن توافرًا عاليًا للنظام واستكشافًا مبسطًا للأعطال على مستوى الحقل.
تستخدم X20DO9322 تقنية ترانزستور تأثير المجال (FET) المتقدمة للتبديل الموجب، مما يتيح ترددات تبديل عالية وتشغيلًا خاليًا من التآكل. تدعم الوحدة تيارًا اسميًا إجماليًا قدره 6 A عبر القنوات الاثنتي عشرة، مما يوفر توزيعًا قويًا للطاقة لمجموعة واسعة من الأحمال، بما في ذلك الملفات اللولبية الصغيرة، ومصابيح الإشارة، وملفات المرحلات. ولتحقيق شفافية تشخيصية، تتضمن الوحدة مصابيح LED للحالة لكل من الحالة العامة للوحدة (تشغيل/خطأ) وحالة خطأ كل خرج على حدة. وتتيح هذه القدرة التشخيصية المدمجة برمجيًا لوحدة التحكم اكتشاف أعطال الخرج والإبلاغ عنها في الوقت الفعلي، مما يقلل بدرجة كبيرة من متوسط زمن الإصلاح (MTTR) عبر تحديد أعطال التوصيلات أو الأحمال بدقة.
| الميزة | المواصفة |
| الطراز | X20DO9322 |
| العلامة التجارية | B&R (Bernecker + Rainer) |
| نوع الوحدة | وحدة خرج رقمية |
| عدد المخارج | 12 |
| نوع الخرج | تبديل موجب بتقنية FET (مصدر) |
| نوع التوصيل | سلك واحد |
| الجهد الاسمي | 24 VDC |
| جهد التبديل | 20.4 إلى 28.8 VDC |
| تيار الخرج الاسمي | 0.5 A لكل قناة |
| التيار الاسمي الإجمالي | 6.0 A |
| استهلاك الطاقة (الناقل) | 0.26 W |
| استهلاك الإدخال/الإخراج الداخلي | 1.15 W |
| وزن الشحن | 1.5 kg |
ما فوائد نظام التوصيل بسلك واحد المستخدم في X20DO9322؟
يتيح نوع التوصيل بسلك واحد كثافة عالية من نقاط الإدخال/الإخراج ضمن عرض وحدة ضيق جدًا. وقد صُمم للتطبيقات التي تتم فيها معالجة الأرضي المشترك لجميع المشغلات خارجيًا عند كتلة توزيع مركزية، مما يقلل مقدار التوصيلات المطلوبة مباشرة عند وحدة X20.
كيف تشير الوحدة إلى وجود عطل في الخرج؟
توفر X20DO9322 تشخيصًا ثنائي المستوى. محليًا، ستشير مصابيح LED للحالة إلى وجود خطأ في القناة المحددة. وفي الوقت نفسه، تُسجّل حالة الخطأ في سجلات البرنامج الداخلية للوحدة، والتي يمكن لوحدة PLC مراقبتها لتفعيل الإنذارات أو عمليات الإيقاف الآمن.
هل تستطيع هذه الوحدة التعامل مع تقلبات الجهد في مصدر 24 VDC؟
نعم، صُممت الوحدة للعمل ضمن نطاق جهد تبديل يتراوح بين -15% و+20% من الجهد الاسمي 24 VDC (أي نحو 20.4 V إلى 28.8 V). ويضمن ذلك استقرار أداء الخرج حتى في البيئات الصناعية التي قد يتقلب فيها مصدر الطاقة بسبب بدء تشغيل أحمال حثية كبيرة في موضع آخر من الخط.
إدارة التيار الإجمالي: رغم أن كل قناة تستطيع التعامل مع 0.5 A، فإن تيار الجمع الإجمالي للوحدة يبلغ 6 A. وإذا كانت القنوات الاثنتا عشرة نشطة في الوقت نفسه عند قيمتها الكاملة البالغة 0.5 A، فستصل الوحدة إلى حدها الحراري. احرص على ألا يتجاوز إجمالي ملف الأحمال 6 A لتجنب الإيقاف الحراري أو التقادم المبكر لمكونات FET.
حماية الأحمال الحثية: عند تبديل الأحمال الحثية، مثل مكابح محركات التيار المستمر أو الموصلات الكبيرة، يُوصى بتركيب ثنائيات ارتداد خارجية عند جانب الحمل. ورغم أن ترانزستورات FET مزودة بحماية داخلية، فإن الكبت الخارجي يساعد على تقليل التداخل الكهرومغناطيسي (EMI) ويمنع دخول الضوضاء إلى مسار الرجوع المشترك ذي السلك الواحد.
اختيار كتلة التوصيل: تتطلب X20DO9322 كتلة توصيل ذات 12 طرفًا (مثل X20TB12) للوصول إلى قنوات الخرج الاثنتي عشرة كلها. تأكد من أن كتلة التوصيل موجهة بشكل صحيح ومثبتة بالكامل في وحدة الناقل للحفاظ على تلامس منخفض الممانعة أثناء مرور التيار الاسمي الإجمالي البالغ 6 A.
