الشركة المصنعة: B&R
رقم المنتج: X20TB12(SAME DAY DELIVERY)
Country of origin:الولايات المتحدة
نوع المنتج: كتلة أطراف X20
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 3000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

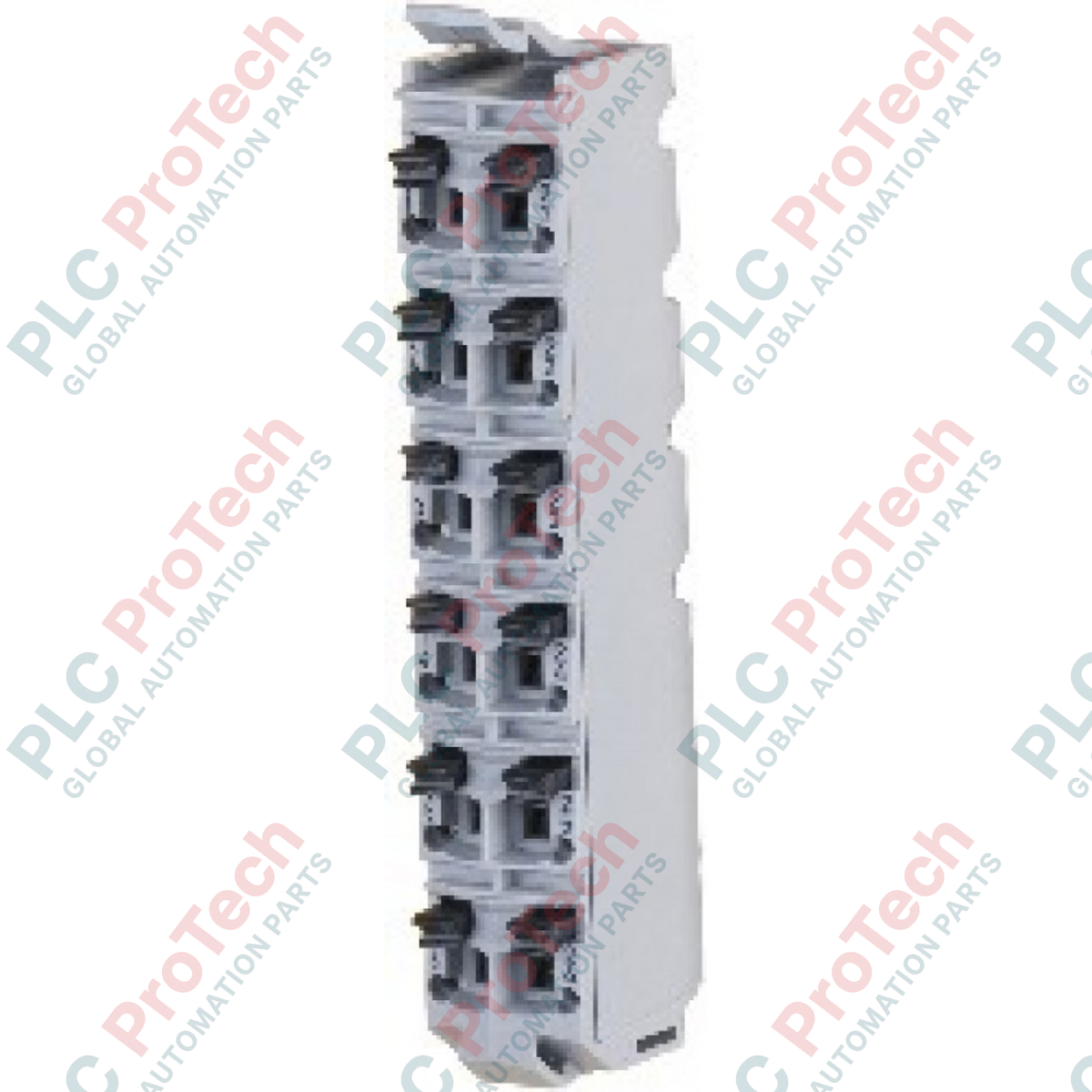

إن X20TB12 (X20TB12) هو طرف توصيل عالي الكثافة مكوّن من 12 دبوسًا، صُمّم خصيصًا لنظام الإدخال/الإخراج B&R X20. صُممت هذه الوحدة لتبسيط تجميع الخزائن والتوصيلات الميدانية، وتستخدم تقنية الدفع للداخل المتقدمة، مما يتيح تركيب الموصلات النحاسية المصمتة أو المزودة بطرف كبس دون الحاجة إلى أدوات. يعمل X20TB12 كواجهة مادية أساسية بين مستشعرات/مشغلات المجال الخارجية وإلكترونيات X20، بما يضمن اتصالًا محكمًا مانعًا لتسرب الغاز ومقاومًا للاهتزاز. وقد صُمّم هيكلها المتين للعمل في بيئات تتراوح من أتمتة المصانع القياسية إلى توزيع الطاقة العالية، موفرًا مسارًا كهربائيًا موثوقًا مع الحفاظ على الوحدية المدمجة التي تميّز بنية B&R X20.
تم تحسين مكونات X20TB12 لتحقيق تركيب سريع وكفاءة طويلة الأمد في الصيانة. تتطلب آلية مشبك الطرف المدمجة بنظام "الدفع للداخل" قوة إدخال نموذجية قدرها 10 N لكل نقطة تلامس فقط، مما يقلل إجهاد الفنيين بشكل كبير أثناء عمليات النشر واسعة النطاق. ولضمان أعلى مستوى من التوصيل الكهربائي والسلامة، صُمّم طرف التوصيل هذا للاستخدام مع الأسلاك النحاسية فقط. وقد صُممت هندسة نقاط التلامس الداخلية للتعامل مع جهد اسمي قدره 240 VAC، مع قدرة قصوى على تحمل العزل الكهربائي تبلغ 300 VAC. صُممت كل نقطة تلامس لتحمل أحمال تيار كبيرة، مما يضمن بقاء تكوينات الإدخال/الإخراج عالية استهلاك الطاقة مستقرة دون تدهور حراري في الهيكل.
| الميزة | تفاصيل المواصفات |
| الطراز | X20TB12 |
| العلامة التجارية | B&R Industrial Automation |
| السلسلة | نظام X20 |
| عدد الدبابيس | 12 |
| تقنية التوصيل | طرف توصيل بالدفع للداخل |
| قوة الإدخال | نموذجيًا 10 N لكل نقطة تلامس |
| نوع الكابل المقبول | أسلاك نحاسية فقط (لا يُسمح بالألومنيوم) |
| طول تجريد السلك | من 7 إلى 9 مم |
| الجهد الاسمي | 240 VAC |
| الجهد الأقصى | 300 VAC |
| التيار الاسمي | 10 A لكل نقطة تلامس (المعيار الصناعي المصحح) |
| وزن الشحن | 3.0 kg |
| التوفر | توصيل في اليوم نفسه (مخزون محدود) |
هل يمكنني استخدام أسلاك الألومنيوم مع طرف التوصيل X20TB12؟
لا. صُمّم X20TB12 للاستخدام مع الأسلاك النحاسية فقط. وقد يؤدي استخدام أسلاك الألومنيوم إلى تآكل جلفاني وزيادة مقاومة التلامس، مما قد ينتج عنه ارتفاع حرارة موضعي أو فشل في الاتصال.
هل يتطلب طرف التوصيل هذا مفكًا لتوصيل الأسلاك؟
بالنسبة إلى الأسلاك المصمتة أو الأسلاك المزودة بأطراف كبس، لا يلزم استخدام أي أداة؛ إذ يمكن دفعها مباشرة داخل الطرف. ولإزالة سلك أو إدخال أسلاك دقيقة متعددة الشعيرات دون أطراف كبس، يُستخدم مفك مسطح صغير قياسي للضغط على ذراع التحرير.
ما طول التجريد الصحيح للتوصيلات الميدانية؟
للحصول على اتصال مثالي محكم مانع لتسرب الغاز، ينبغي تجريد الأسلاك بطول يتراوح بين 7 مم و9 مم. وقد يؤدي التجريد بطول أقصر من اللازم إلى تثبيت العازل، بينما يترك التجريد الطويل جدًا نحاسًا مكشوفًا يحمل تيارًا، مما يزيد خطر حدوث دوائر قصر.
دقة التوصيل: عند تجهيز الكابلات لـ X20TB12، تأكد من أن أطراف الأسلاك نظيفة ومستقيمة. عند استخدام أطراف الكبس، اختر شكل الكبس الصحيح (مربعًا أو سداسيًا) لضمان دخول طرف الكبس بسلاسة في تخطيط الدبابيس الاثني عشر دون الضغط على أطراف التوصيل المجاورة.
إدارة الاهتزاز: تتميز آلية الدفع للداخل بمقاومتها المتأصلة للاهتزاز. ومع ذلك، في البيئات عالية الاهتزاز مثل دفع السفن أو مكابس التشكيل، تأكد من تثبيت حزمة الكابلات الواردة وتخفيف إجهادها بصورة صحيحة ضمن مسافة 10 سم من طرف التوصيل، لمنع تأثير العزم الميكانيكي من إضعاف نقاط التلامس الزنبركية الداخلية.
الخلوص بين الجهود: نظرًا إلى أن التصنيف الاسمي يبلغ 240 VAC، تأكد من فصل توصيلات إشارات الجهد العالي ماديًا عن إشارات DC منخفضة الجهد داخل مجرى الكابلات، لمنع الاقتران الحثي وضمان الامتثال لقواعد السلامة الكهربائية المحلية.
