الشركة المصنعة: Alstom
رقم المنتج: ESVI1 L54E1100BB
Country of origin:الولايات المتحدة
نوع المنتج: بطاقة إدخال/إخراج منطقية تماثلية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 200ج
Dimensions: 185 × 185 × 105 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

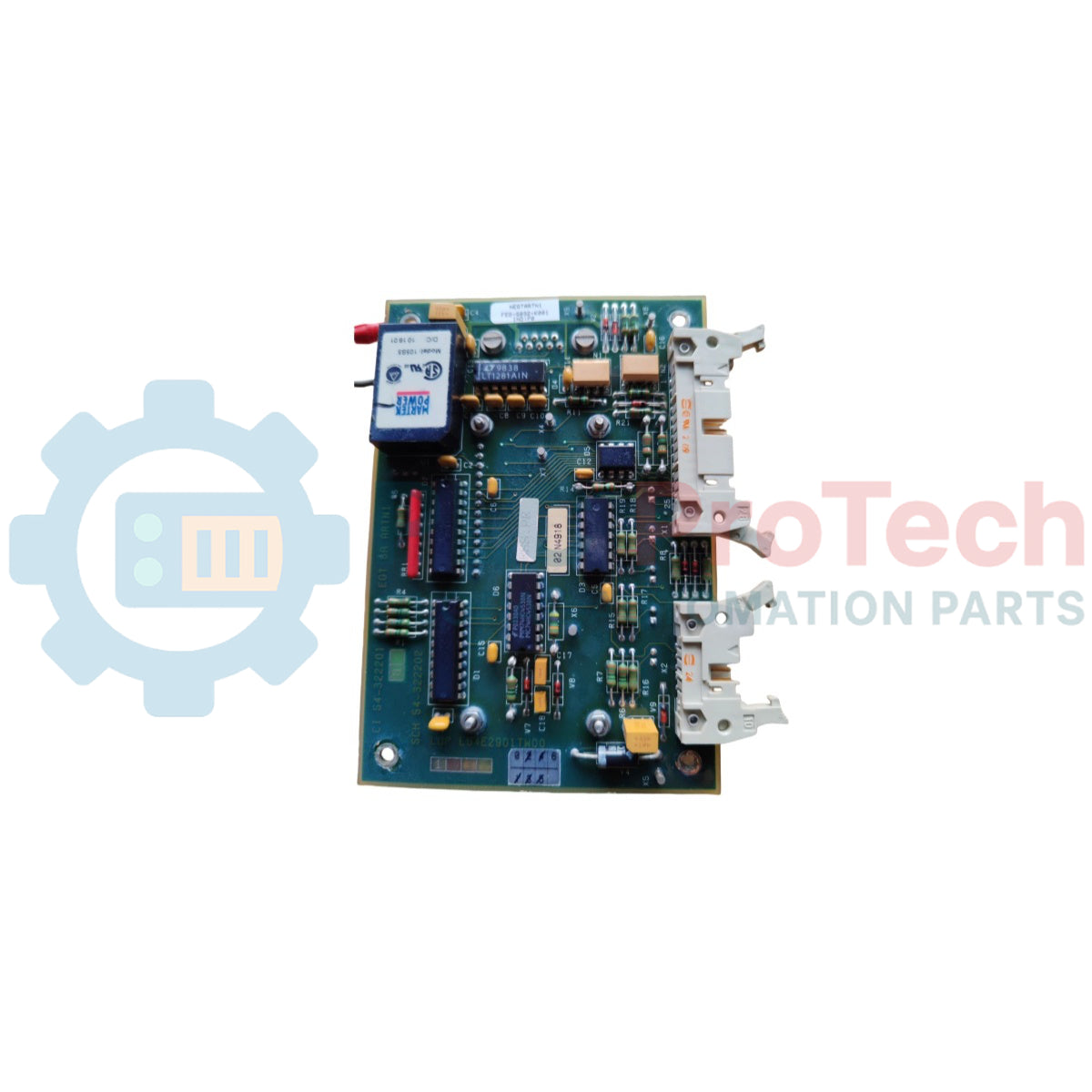

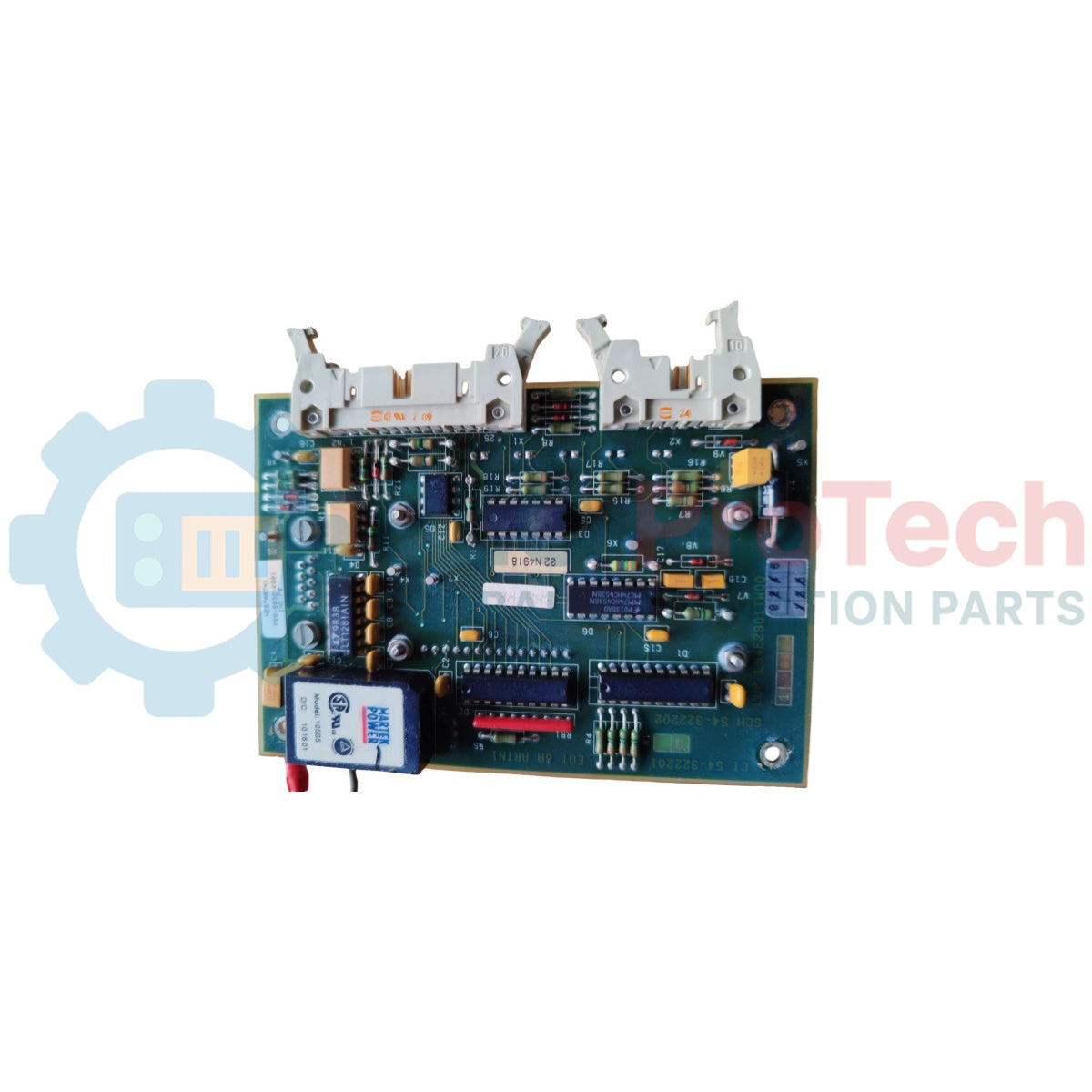

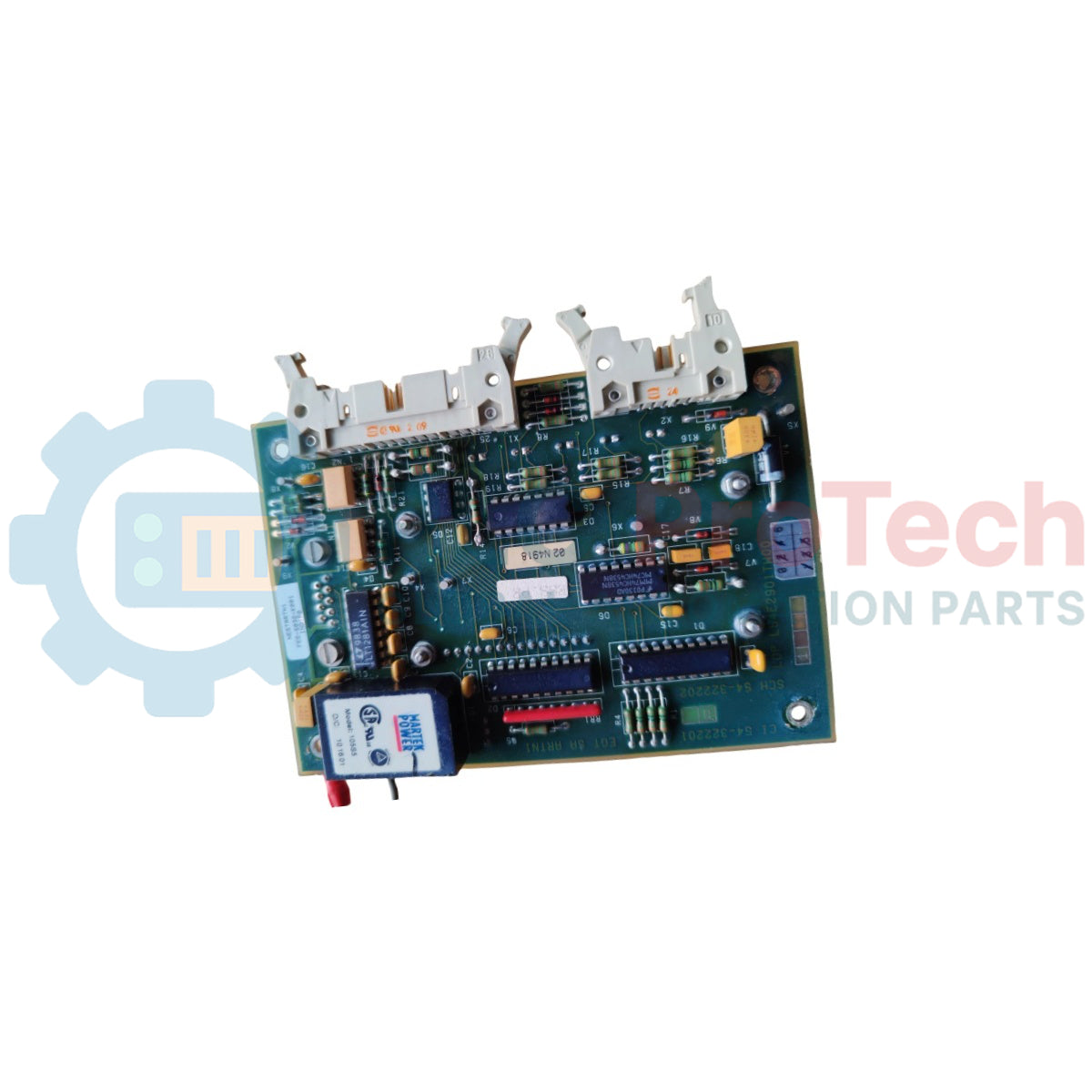

إن ESVI1 (ESVI-1)، المحدد برقم الجزء الخاص L54E1100BB (L54E1100BB00)، هو بطاقة إدخال/إخراج حيوية عالية التكامل ومصممة لأنظمة إشارات السكك الحديدية الحرجة للسلامة والأنظمة الصناعية من ALSTOM. بصفته مكونًا معتمدًا بمعيار SIL4، تم تصميم هذا النمط للتعامل مع المنطق "الحيوي" حيث يكون الفشل-للسلامة هو الأولوية المطلقة. يتم نشر ESVI1 بشكل متكرر في أنظمة التشابك ووحدات التحكم في القطارات، ويدير عملية الاستحواذ عالية السرعة للإشارات الجانبية وتنفيذ الأوامر الحرجة للسلامة. من خلال استخدام L54E1100BB في بنية التحكم الخاصة بك، فإنك تضمن استجابة حتمية للظروف الميدانية، مما يسد الفجوة بين الأجهزة الميدانية ومعالجة المنطق الحيوي مع التركيز على أقصى درجات السلامة التشغيلية.
تم بناء ESVI1 L54E1100BB على منصة أجهزة زائدة عن الحاجة وآمنة في حالة الفشل تتوافق مع معايير CENELEC EN 5012x و IEC 61508.
بنية السلامة: تتميز ببنية منطقية داخلية مزدوجة القناة "2 من 2". يضمن ذلك التحقق المتقاطع لكل إشارة إدخال بواسطة مسارات معالجة مستقلة قبل تأكيد الحالة المنطقية، مما يمنع الأعطال المزعجة أو حالات الفشل غير الآمنة.
العزل الجلفاني: يوفر عزلًا عالي المستوى يبلغ 1500 فولت تيار متردد بين قنوات الإدخال/الإخراج الجانبية واللوحة الخلفية للنظام، مما يحمي المعالج المركزي من حلقات التأريض والانتقالات الكهربائية الخارجية.
اتصال الناقل: يتصل بشكل أساسي عبر بروتوكولات ALSTOM SAFEBUS أو FIP/WorldFIP عالية السرعة، مما يسمح بتبادل البيانات في الوقت الفعلي مع أوقات استجابة أقل من 10 مللي ثانية.
المخرجات الحيوية: مصممة خصيصًا بمخرجات تعتمد على المرحلات أو مخرجات المجمع المفتوح (OC) عالية الأمان التي يتم مراقبتها بحثًا عن الأعطال "الثابتة" وسلامة الدائرة المتقاطعة.
| السمة | تفاصيل المواصفات |
| النموذج | ESVI1 |
| رقم الجزء | L54E1100BB / L54E1100BB00 |
| العلامة التجارية | ALSTOM |
| شهادة السلامة | SIL4 (CENELEC EN 5012x / IEC 61508) |
| قنوات الإدخال/الإخراج | 16-24 قناة إدخال / 8-16 قناة إخراج |
| الجهد الاسمي | 24 فولت تيار مستمر (نطاق 18-30 فولت تيار مستمر) |
| جهد العزل | 1500 فولت تيار متردد |
| درجة حرارة التشغيل | -40 إلى 70 درجة مئوية (EN 50155 الفئة TX) |
| وقت الاستجابة | <= 10 مللي ثانية (إدخال إلى إخراج) |
| استهلاك الطاقة | <= 8 واط |
| الأبعاد | 185 × 185 × 105 ملم |
| الوزن | 0.2 كجم |
س1: ما أهمية تسمية "السلامة الحيوية" لـ ESVI1؟
ج1: يعني هذا أن النمط تم التحقق منه بالأجهزة للوظائف التي قد يؤدي فيها الفشل إلى عواقب وخيمة. يستخدم اختبارات ذاتية مدمجة ومنطقًا زائدًا لضمان حالة آمنة في حالة الفشل في جميع الظروف.
س2: هل يمكن لهذا النمط العمل في خزانات خارجية غير مكيفة؟
ج2: نعم، تم تصنيف L54E1100BB ضمن الفئة TX من EN 50155، والتي تدعم نطاقًا واسعًا من درجات الحرارة من -40 إلى 70 درجة مئوية، مما يجعله مناسبًا لكبائن الإشارات على جانبي المسار.
س3: كيف يشير النمط إلى وجود خطأ داخلي في السلامة؟
ج3: ستقوم مصابيح LED الخاصة بلوحة الواجهة الأمامية بتشغيل رمز "FAULT" أو "VITAL ERR" محدد، وسيقوم النمط تلقائيًا بإلغاء تنشيط مخرجات السلامة لضمان دخول النظام المتحكم فيه إلى حالة آمنة معروفة.
تثبيت اللوحة الخلفية: تأكد من إدخال ESVI1 بالكامل في اللوحة الخلفية لـ SAFEBUS. استخدم البراغي المثبتة لتثبيت النمط؛ قد يؤدي الاتصال غير المحكم في بطاقة حيوية إلى توقف طارئ على مستوى النظام بسبب فقدان إشارات النبض.
أسلاك التكرار: عند توصيل الأسلاك لتطبيقات SIL4، تأكد من أن مصدر الطاقة الجانبي زائد عن الحاجة أيضًا وأن أسلاك الإدخال تتبع قواعد الفصل "المسار المزدوج" لمنع حالات الفشل الشائعة.
عزم الدوران للتلامس: بالنسبة لكتل الواجهة الطرفية اللولبية، حافظ على عزم دوران يبلغ 0.4 نيوتن متر. قد يؤدي الشد الزائد إلى إتلاف رؤوس التتبع الداخلية المصنفة للسلامة، بينما قد يؤدي الشد الناقص إلى وميض الإشارة.
يمثل ALSTOM ESVI1 L54E1100BB قمة الهندسة الآمنة في حالة الفشل لقطاعات السكك الحديدية والصناعة بين الشركات. لوحة الدوائر المطبوعة الخاصة به محمية بطلاء مطابق من الدرجة العسكرية، مما يوفر مقاومة للرطوبة ورذاذ الملح والاهتزاز - وهو أمر ضروري للموثوقية على المدى الطويل في البنية التحتية للنقل. بفضل وقت استجابته السريع الذي يبلغ 10 مللي ثانية وشهادة SIL4، فإنه يوفر للمهندسين أعلى مستوى من الثقة في حماية كل من الأرواح البشرية والأصول الصناعية عالية القيمة.
