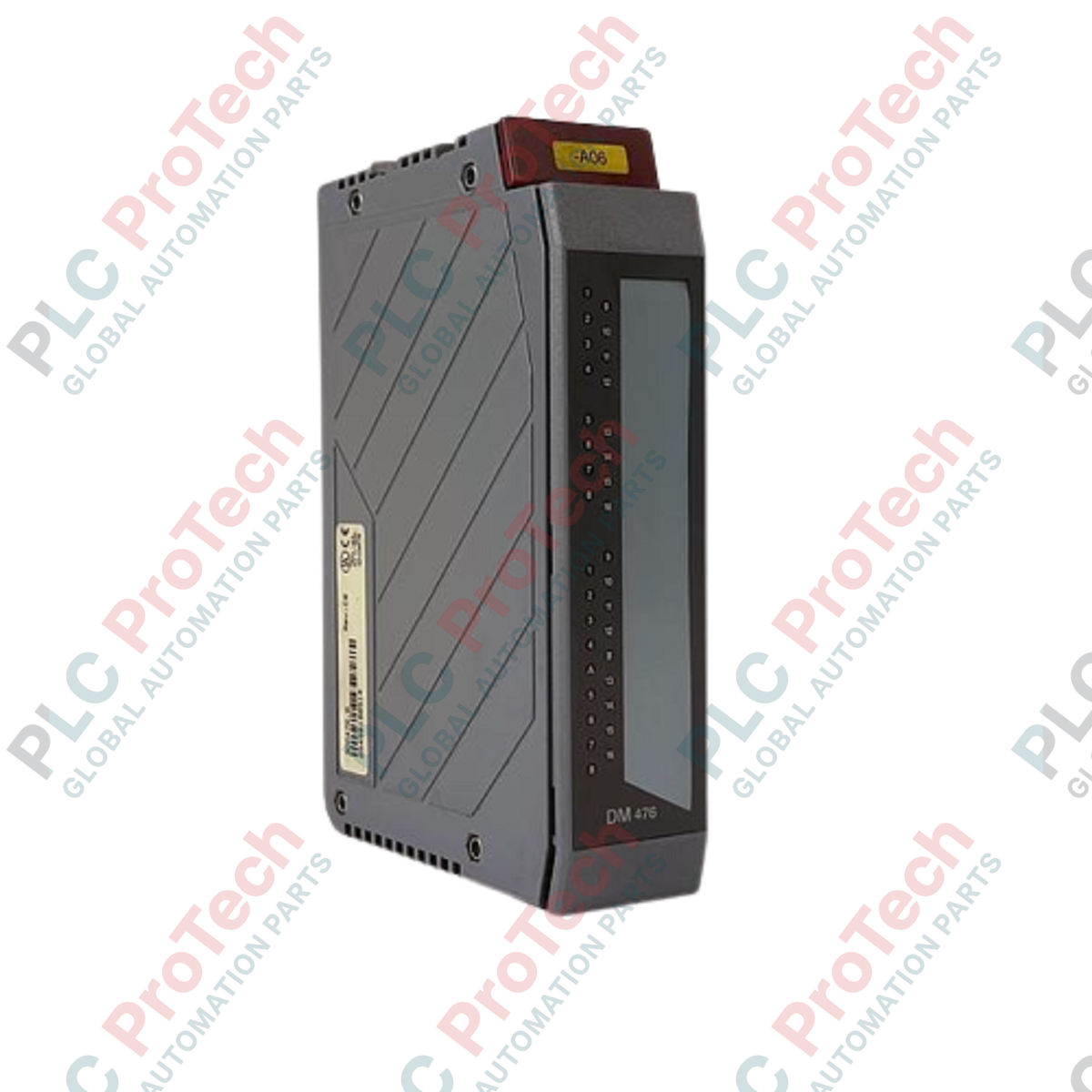

وحدة إدخال/إخراج رقمية مختلطة لنظام 2005 ‏B&R 3DM476.6

نظرة عامة على المنتج

إن وحدة  3DM476.6 (3DM476.6) هي وحدة رقمية متعددة الاستخدامات، صُممت لسلسلة  B&R System 2005 . وقد صُممت للتعامل مع متطلبات الإدخال/الإخراج عالية الكثافة ضمن مساحة عتاد واحدة، وتتميز هذه الوحدة بـ16 مدخلًا رقميًا ومخارج عالية الأداء متوافقة مع إشارات  24 VDC و 24 VAC . تجعل هذه البنية «المختلطة» من  3DM476.6 حلًا مثاليًا لتحديث الأنظمة القديمة أو إدارة أجهزة ميدانية متنوعة مثل مفاتيح الحد وأجهزة الاستشعار وصمامات الملف اللولبي الصغيرة. وبفضل حماية  IP20 المتينة والعزل الكهربائي الشامل، توفر هذه الوحدة واجهة موثوقة لمهام الأتمتة الصناعية المعقدة في إدارة الطاقة ومناولة المواد والتحكم في العمليات.

بنية العتاد ومنطق الإشارة

تم تحسين  3DM476.6 لتحقيق الاستقرار والسلامة، إذ تستخدم عزلًا متقدمًا للمجموعات لمنع التداخل وحماية منطق المعالجة المركزي.

• إدخال/إخراج رقمي مختلط: يجمع بين وظائف الإدخال والإخراج، مما يقلل عدد الفتحات الفعلية المطلوبة في الحامل ويخفض تكاليف النظام الإجمالية.

• التوافق مع جهدين: يدعم إشارات المجال  24 VDC و 24 VAC ، مما يوفر مرونة فائقة عند الربط مع خزائن التحكم ذات مصادر الطاقة المختلطة.

• عزل متطور: يتميز بعزل عالي المستوى للمجموعات (من إدخال إلى إدخال ومن إدخال إلى إخراج). ويضمن ذلك عدم انتقال الأعطال الكهربائية في إحدى المجموعات إلى الأقسام الأخرى من الوحدة أو إلى اللوحة الخلفية.

• كفاءة الطاقة: يتميز بملف طاقة متوازن، مع استهلاك خارجي قدره  2.0 W (24 V) واستهلاك داخلي قدره  2.5 W (5 VDC).

المواصفات الفنية

الأسئلة الشائعة الفنية

هل يمكن لـ3DM476.6 التعامل مع إشارات التيار المتردد والمستمر في الوقت نفسه عبر قنوات مختلفة؟

الوحدة مصنفة للعمل مع كل من  24 VDC و24 VAC، ولكن يجب الالتزام بقواعد عزل المجموعات. وفي حين أن القنوات الفردية ليست معزولة عن بعضها داخل المجموعة الواحدة، فإن مجموعات الإدخال معزولة عن مجموعات الإخراج، مما يسمح بوجود مراجع جهد مختلفة عبر هذه الحدود.

ما أهمية تصنيف خرج 0.4 A؟

إن تصنيف  0.4 A لكل خرج مخصص تحديدًا لتشغيل أجهزة القيادة الأولية، مثل المرحلات الوسيطة أو ملفات اللولب عالية الممانعة. وإذا كنت بحاجة إلى تشغيل مشغلات عالية القدرة، فيوصى باستخدام  3DM476.6 لتشغيل موصل قدرة أكبر.

كيف يؤثر استهلاك الطاقة الداخلي البالغ 2.5 W في تحديد حجم الحامل لديّ؟

يمثل استهلاك  2.5 W من اللوحة الخلفية بجهد 5 VDC عاملًا مهمًا في ميزانية الطاقة لديك. تأكد من أن وحدة إمداد الطاقة في System 2005 تتمتع بهامش كافٍ على خط «Internal 5V» لدعم هذه الوحدة، إلى جانب وحدات CPU وبطاقات الاتصال الأخرى في الحامل نفسه.

دليل الهندسة والتركيب الميداني

• التوصيل لعزل المجموعات: عند توصيل  3DM476.6، استفد من عزل المجموعات لفصل إشارات المجال المتناوبة المسببة للضوضاء عن مداخل التيار المستمر الحساسة. وتأكد من إبقاء الأطراف المشتركة للمجموعات المختلفة منفصلة كهربائيًا للحفاظ على سلامة حاجز العزل.

• الإدارة الحرارية: نظرًا إلى إجمالي استهلاك الطاقة الداخلي والخارجي (4.5 W إجمالًا)، تأكد من تركيب حامل System 2005 داخل حاوية جيدة التهوية. وإذا استُخدمت وحدات  3DM476.6 متعددة، فحافظ على مسافة الخلوص القياسية بين الحامل وجدران الخزانة.

• تعيين الإدخال/الإخراج: قبل بدء التشغيل في B&R Automation Studio، تحقق من تعيين القنوات. وبما أن هذه وحدة مختلطة، فقد يؤدي الإعداد غير الصحيح للبرنامج إلى إرسال أوامر «فرض الخرج» إلى عتاد معرّف كمدخلات، مما قد يتسبب في أعطال بالنظام.

المزايا الهندسية

تمثل  3DM476.6 معايير الهندسة المتينة التي تميز خطوط الأتمتة الكلاسيكية من B&R. ويشير وزن الشحن البالغ  2.0 kg إلى مكوناتها الداخلية عالية الجودة وهيكلها الميكانيكي الصلب. كما أن قدرتها على توفير 16 مدخلًا بالإضافة إلى المخارج في وحدة واحدة تجعلها حلًا موفرًا للمساحة في لوحات التحكم الكثيفة. علاوة على ذلك، فإن غياب العزل بين القنوات داخل المجموعة الواحدة، مع تعويضه بعزل متين بين المجموعات، يوفر حلًا آمنًا وفعالًا من حيث التكلفة للتطبيقات الصناعية القياسية التي لا تتطلب عزلًا فرديًا متطرفًا.
