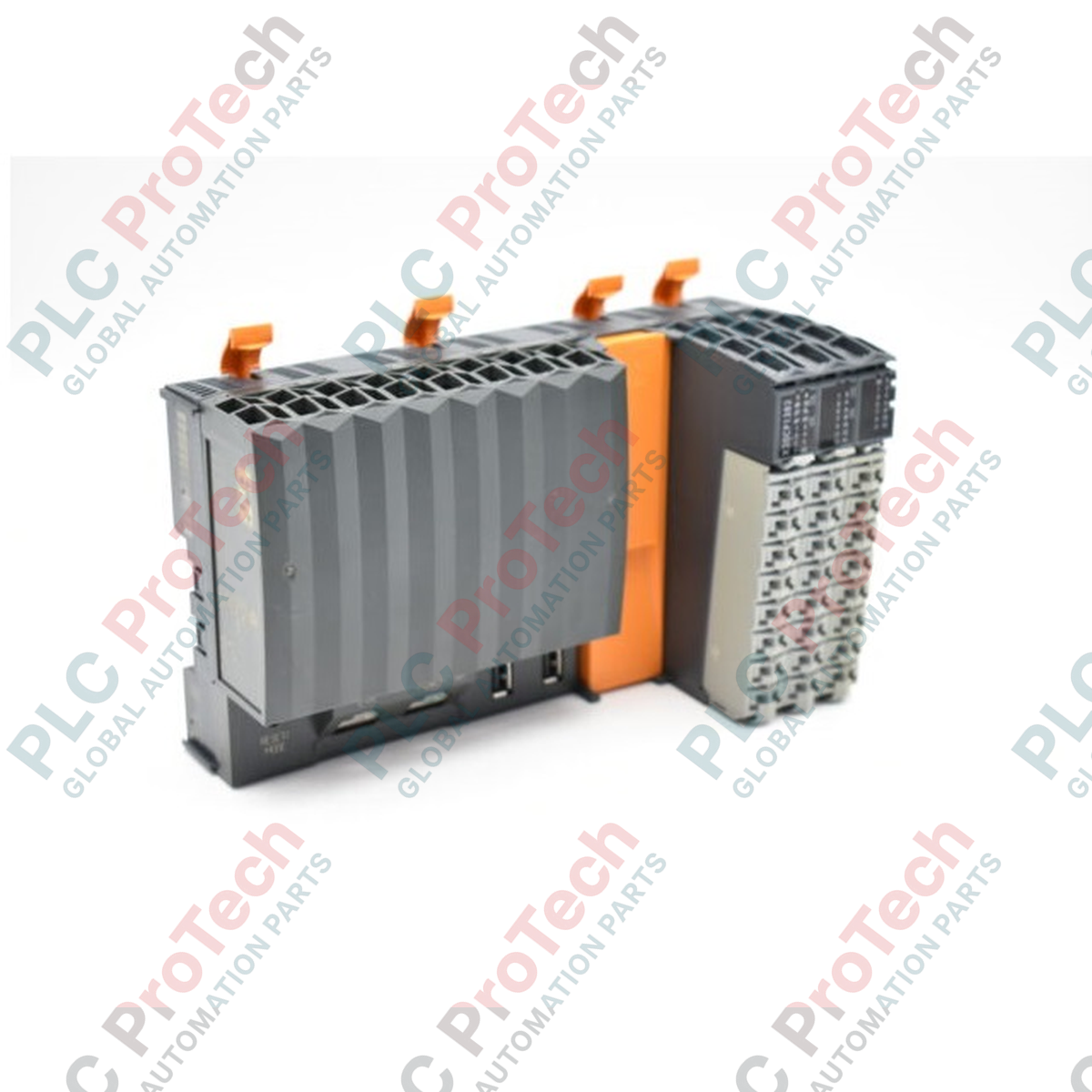

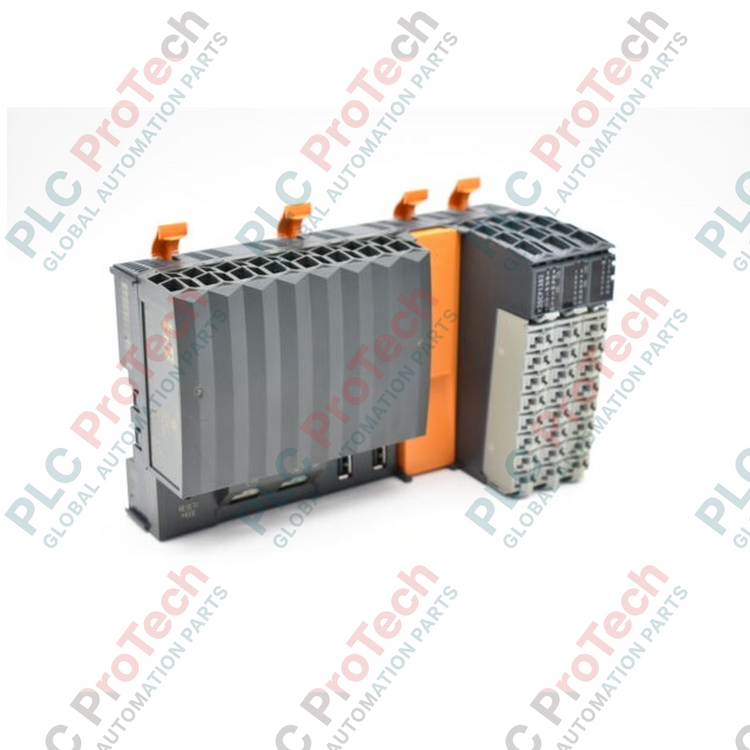

وحدة تحكم CPU مضغوطة B&R X20CP1382 Compact-S

نظرة عامة على المنتج

يُعد X20CP1382 (X20CP1382) وحدة تحكم عالية الأداء ومتكاملة ضمن عائلة B&R X20 Compact-S. يعمل هذا المعالج المركزي، المدعوم بمعالج Intel x86 400 MHz متوافق ومعالج إدخال/إخراج مدمج، على التحكم الحتمي في الآلات المعقدة وأنظمة التشغيل الآلي الموزعة. يتميز بمجموعة غنية من الواجهات المدمجة، بما في ذلك Ethernet و POWERLINK (مع ربط الاستجابة بالاستقصاء) و CAN bus، بالإضافة إلى 30 مدخل/مخرج رقمي و 2 مدخلات تناظرية مدمجة مباشرة في الجهاز. صُمم X20CP1382 للتشغيل الخالي من الصيانة، وهو بدون مروحة، ولا يتطلب بطارية، ويستخدم ذاكرة فلاش مدمجة بسعة 2 جيجابايت، مما يجعله الخيار الأمثل لخزائن التحكم المدمجة حيث تكون الموثوقية وكفاءة المساحة ذات أهمية قصوى.

قوة المعالجة وهندسة الذاكرة

يستخدم X20CP1382 تسلسلًا هرميًا متطورًا للذاكرة والمعالجة لضمان أداء في الوقت الفعلي وطول عمر البيانات.

• منطق المعالج المزدوج: يتعامل معالج CPU الأساسي بسرعة 400 ميجاهرتز مع المنطق المعقد والاتصال، بينما يدير معالج الإدخال/الإخراج المدمج نقاط البيانات في الخلفية، مما يقلل من الاهتزاز ويزيد من الإنتاجية.

• موثوقية التخزين: مزود بذاكرة فلاش eMMC بسعة 2 جيجابايت مع ECC، مما يوفر 40 تيرابايت مضمونة من البيانات القابلة للكتابة - أي ما يعادل 21.9 جيجابايت في اليوم على مدار 5 سنوات.

• بيانات غير متطايرة: يتميز بذاكرة FRAM بسعة 32 كيلو بايت للمتغيرات المتبقية، مما يضمن الاحتفاظ ببيانات العملية الحرجة لأكثر من 10 سنوات بدون بطارية.

• كفاءة التعليمات: يمكّن وقت دورة التعليمات النموذجي البالغ 0.0199 ميكروثانية وأقصر دورة لفئة المهام البالغة 1 مللي ثانية من المزامنة عالية السرعة لتطبيقات التعبئة والحركة.

المواصفات الفنية

الأسئلة الشائعة التقنية

كيف يحسن "ربط الاستجابة بالاستقصاء" على واجهة POWERLINK الأداء؟

يعمل ربط الاستجابة بالاستقصاء (PRC) على تحسين عرض النطاق الترددي للشبكة من خلال السماح لعدة عقد بالاستجابة لإطار طلب واحد. في X20CP1382، يتيح ذلك أوقات دورة أقصر بكثير لشبكات التحكم في الحركة واسعة النطاق مقارنةً بطرق الاستقصاء القياسية.

ما هي المتطلبات المحددة لخطوط الإشارة الرقمية؟

للحفاظ على سلامة الإشارة لإدخال/إخراج رقمي عالي السرعة، يجب استخدام خطوط محمية. الحد الأقصى لطول الخط المسموح به هو 20 مترًا لمنع أخطاء التوقيت الناجمة عن التداخل الكهرومغناطيسي أو تدهور الإشارة.

هل يمكن لساعة الوقت الحقيقي المدمجة (RTC) أن تستمر في العمل بعد انقطاع طويل للتيار الكهربائي بدون بطارية؟

نعم. يستخدم X20CP1328 نظام نسخ احتياطي بدون بطارية يحتفظ بالوقت لمدة 300 ساعة على الأقل (عادةً ما يصل إلى 1000 ساعة عند 25 درجة مئوية). يضمن هذا أن يحافظ النظام على التزامن أثناء الصيانة الروتينية أو إغلاق المنشأة لفترة قصيرة.

دليل هندسة وتركيب المجال

• استخدام فتحة التوسعة: تتضمن الوحدة فتحة توسعة واجهة واحدة. يمكن استخدام هذا لإضافة منفذ CAN ثانوي أو RS485 أو منافذ Ethernet إضافية. تأكد من إحكام تثبيت وحدة الواجهة واستبدال غطاء الفتحة إذا لم تُستخدم للحفاظ على تصنيف IP20.

• الإدارة الحرارية: على الرغم من أن الوحدة بدون مروحة، فإنها تولد حوالي 5.5 واط من الحرارة (تصل إلى 8.6 واط مع أحمال الإدخال/الإخراج و X2X). في العبوات الضيقة، تأكد من عدم إعاقة تدفق الهواء الرأسي. حساسة درجة حرارة التشغيل والاحتفاظ ببيانات eMMC للحرارة؛ حافظ على درجات الحرارة المحيطة ضمن النطاق المحدد من -25 إلى 60 درجة مئوية.

• حماية مصدر الطاقة: يتطلب المعالج المركزي مصدر طاقة 24 VDC. بينما يتميز بحماية مدمجة من عكس القطبية وصمام غير قابل للاستبدال، فإن صمامًا خارجيًا بطيئًا بقوة 10 أمبير إلزامي لحماية جزء طاقة الإدخال/الإخراج ووحدة التحكم من الأعطال الكهربائية الكبيرة.

مزايا الهندسة

يتميز X20CP1382 بـ معالج الإدخال/الإخراج القادر على رد الفعل (المعالجة في الخلفية) و دعم المكونات المرئية، مما يجعله خيارًا متعدد الاستخدامات للتطبيقات التي تعتمد بشكل كبير على واجهة المستخدم الرسومية. تضمن شهادات DNV و UL جاهزيته للمواقع البحرية والصناعية الخطرة. يقلل تضمين الغطاء النهائي X20 و كتل الأطراف في التسليم القياسي من تعقيد الشراء، مما يوفر حلًا كاملًا لوحدة التحكم "جاهز للاستخدام" لأتمتة الآلات المتطورة.
