الشركة المصنعة: B&R
رقم المنتج: X20DO4649
Country of origin:الولايات المتحدة
نوع المنتج: مخارج رقمية
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

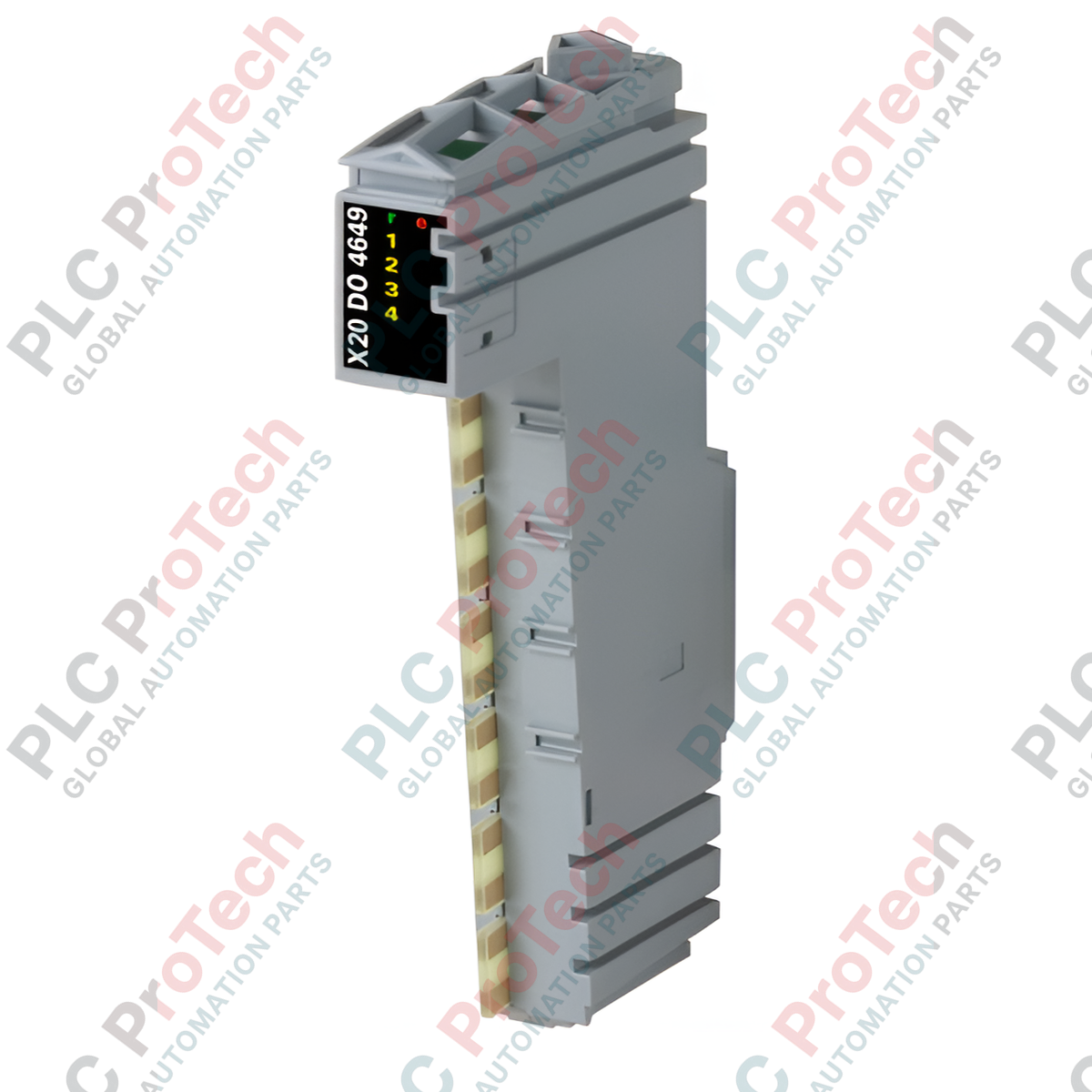

إن X20DO4649 (X20DO4649) وحدة خرج مرحل متينة ذات 4 قنوات، صُممت لمنصة نظام B&R X20 المعيارية. وقد صُممت لربط منطق وحدات التحكم منخفض الجهد بالمشغلات الميدانية عالية القدرة، وتتميز بأداء ممتاز في بيئات المعالجة القاسية مثل منشآت توزيع الطاقة والمصانع البتروكيميائية وخطوط التصنيع الثقيلة. وتضم أربعة تلامسات مرحل مستقلة مفتوحة عادةً (NO)، قادرة على تبديل أحمال مستمرة تصل إلى 5 أمبير عند 240 فولت تيار متردد أو 30 فولت تيار مستمر. وقد زُوّدت كل قناة بعزل كهربائي كامل ومستقل، ما يعني أن المخارج الفردية معزولة تمامًا عن بعضها بعضًا، وعن ناقل النظام الداخلي، وعن مصدر طاقة الإدخال/الإخراج. ويمنع هذا التصميم المتين الأعطال الكهربائية بين القنوات من الانتقال عبر رف التشغيل الآلي، مما يضمن أقصى توافر للنظام ويحد من مخاطر أعطال الأجهزة الكارثية.
بفضل تشغيله ضمن نطاق جهد مرن، تستوعب الوحدة جهود تبديل تصل إلى 110 فولت تيار مستمر أو 264 فولت تيار متردد ضمن نطاق تردد مقنن من التيار المستمر ومن 45 إلى 63 هرتز. وتحافظ تلامسات المرحل الداخلية عالية السعة على مقاومة تلامس ابتدائية منخفضة تقل عن 100 ملي أوم، ما يقلل تبديد الحرارة الموضعي في ظروف الحمل الأقصى. وبينما تدعم القنوات الفردية تيارًا اسميًا قدره 5 أمبير، تفرض بنية الوحدة حدًا صارمًا لإجمالي التيار الاسمي قدره 10 أمبير على الوحدة بأكملها للحفاظ على الاتزان الحراري داخل مجموعة الإدخال/الإخراج. وتستخدم مصفوفات تشخيص الأجهزة المدمجة مؤشرات LED واضحة لتوفير تحديثات فورية حول وظائف الإدخال/الإخراج لكل قناة، وحالات التشغيل المحلية، والحالة الصحية العامة للوحدة.
| المعلمة | مواصفة هندسية |
| الطراز | X20DO4649 |
| العلامة التجارية | B&R (Bernecker + Rainer) |
| فئة الوحدة | خرج مرحل لنظام X20 |
| عدد القنوات | 4 مخارج (تلامسات مفتوحة عادةً) |
| عزل الخرج | معزول بالكامل لكل قناة |
| جهد التبديل الاسمي | 30 فولت تيار مستمر / 240 فولت تيار متردد |
| جهد التبديل الأقصى | 110 فولت تيار مستمر / 264 فولت تيار متردد |
| تردد التشغيل المقنن | تيار مستمر / من 45 إلى 63 هرتز |
| تيار الخرج الاسمي | 5 أمبير لكل قناة |
| إجمالي تيار التجميع | 10 أمبير كحد أقصى لكل وحدة |
| تيار الاندفاع الأقصى | بحد أقصى 5 أمبير |
| مقاومة التلامس | بحد أقصى 100 ملي أوم |
| مصدر طاقة المشغّل | يتطلب مصدرًا خارجيًا |
| مؤشرات الحالة | مؤشرات LED للقناة والحالة والوحدة |
| حدود رطوبة التشغيل | من 5 إلى 95% دون تكاثف |
| بلد المنشأ | النمسا |
| الوزن الإجمالي للشحن | 2.0 kg (بما في ذلك التغليف المتين للخدمة الشاقة) |
هل يمكن لـ X20DO4649 مزج أحمال التيار المتردد والمستمر على قنوات مختلفة من الوحدة نفسها؟
نعم. نظرًا إلى أن كل قناة معزولة كهربائيًا بالكامل عن القنوات الأخرى، يمكنك تشغيل ملف بادئ محرك بجهد 240 VAC على القناة 1 بالتزامن مع تشغيل دائرة مصباح مؤشر بجهد 24 VDC على القناة 2، دون أي خطر من الاقتران بين الأطوار أو تيار التسرب.
ما وظيفة متطلب مصدر طاقة المشغّل الخارجي؟
يوفر ناقل النظام الداخلي X20 إشارات منطقية منخفضة القدرة فقط لتشغيل ملفات المرحلات الداخلية. أما الطاقة الفعلية المستخدمة لتشغيل مكونات الحقل اللاحقة، مثل الصمامات والموصلات والإنذارات، فيجب توفيرها من مصدر طاقة خارجي موصول بنقاط تلامس المرحل.
كيف تشير الوحدة إلى تعطل مرحل ميكانيكي؟
تسجّل الوحدة التشخيصات الوظيفية على ناقل النظام. إذا لم تتوافق حالة المنطق الداخلية التي تأمر بها وحدة المعالجة المركزية مع حالة الجهد التي تتم مراقبتها عبر دائرة قيادة ملف المرحل الداخلية، تُبلغ الوحدة عن رمز خطأ في الحالة إلى B&R Automation Studio ويضيء مؤشر الخطأ المحلي LED.
التحكم في تيار الاندفاع وقمع زيادة التيار: تتعرض نقاط تلامس المرحلات للتقوس الكهربائي وتنقّر المادة عند تبديل الأحمال شديدة الحث أو السعة. عند التحكم في أجهزة حثية ثقيلة مثل صمامات الملف اللولبي للتيار المتردد، ركّب دائرة كابح RC ملائمة على طرفي نقاط التلامس. بالنسبة إلى الأحمال الحثية للتيار المستمر، استخدم صمامًا ثنائيًا حرّ الدوران لامتصاص النبضات الحثية عالية الجهد أثناء دورات الفصل.
إدارة إجمالي حد التيار: تأكد من ألا يتجاوز التيار التراكمي المسحوب عبر القنوات الأربع الحد الاسمي الإجمالي البالغ 10 A. إذا تطلب تطبيقك أن تحمل ثلاث قنوات تيارًا قدره 4 A في الوقت نفسه ($4\text{ A} \times 3 = 12\text{ A}$)، فسوف تتجاوز الحدود الحرارية للوحدة؛ وفي مثل هذه الحالات، وزّع الحمل على عدة وحدات X20DO4649.
معايير توصيل أطراف التوصيل: جرّد أسلاك الحقل بعناية، واستخدم أطراف كبس عالية الجودة لمنع الشعيرات المتنسلة من إنشاء توصيل بين الفجوة الضيقة الفاصلة بين كتل أطراف التوصيل المعزولة المتجاورة. ثبّت جميع توصيلات الجهد العالي بإحكام داخل المشابك الزنبركية لتقليل مقاومة نقاط التلامس والقضاء على بؤر الحرارة الموضعية.
