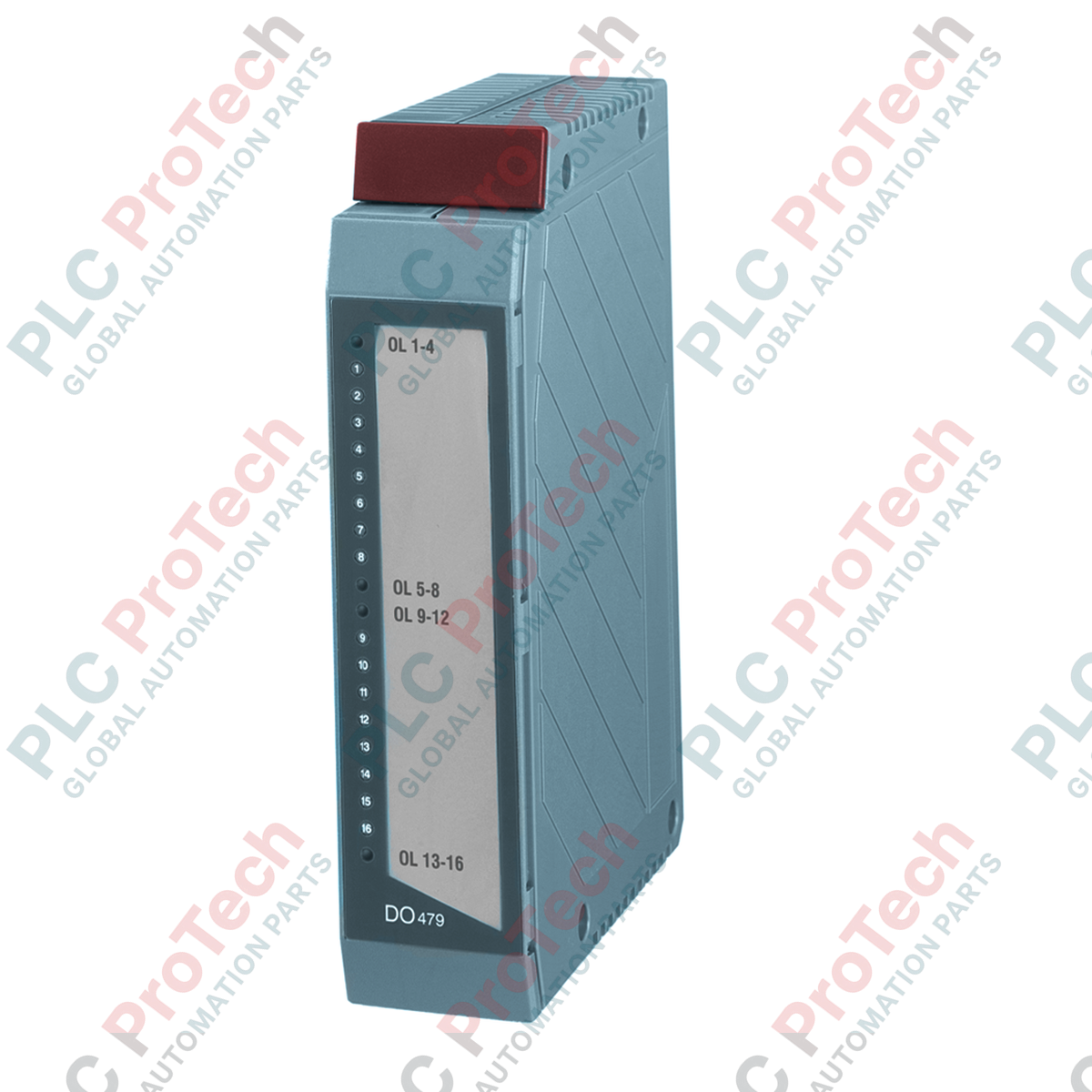

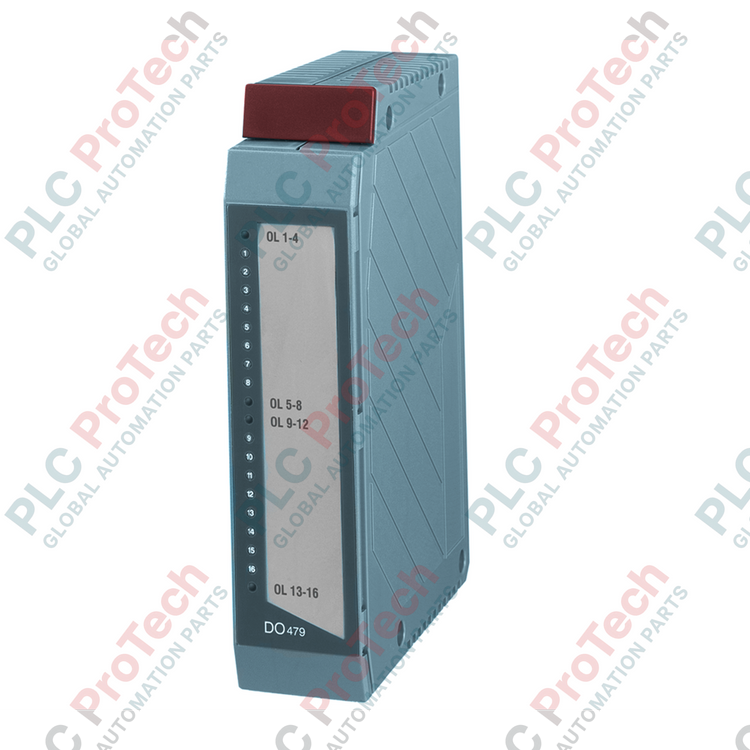

وحدة الإخراج الرقمية B&R 3DO479.6 2005

نظرة عامة على المنتج

يُعد B&R 3DO479.6 (3DO 479.6) وحدة إخراج رقمية عالية الكثافة مصممة لمنصة الأتمتة B&R 2005. توفر هذه الوحدة 16 مخرج ترانزستور بجهد 24 فولت تيار مستمر، منظمة في مجموعتين معزولتين كهربائيًا كل منهما تحتوي على 8 مخارج. تم تصميمها للمهام الصناعية الحرجة مثل التحكم في التسلسل، تشغيل الصمامات، وتبديل الإشارات في خطوط التصنيع والتجميع، وتوفر الوحدة قدرة تحميل تبلغ 0.5 أمبير لكل قناة. يعزز التصميم القوي للعزل موثوقية النظام من خلال تقليل التداخل بين القنوات وحماية ناقل التحكم من الأعطال الكهربائية العابرة، مما يضمن استمرارية التشغيل في بيئات الأتمتة المكثفة.

التكوين الفني

تم تحسين هيكل الوحدة لتوفير مساحة في خزانات التحكم، حيث تتطلب كتلة طرفية قياسية مكونة من 20 دبوسًا لتوصيل الأسلاك الميدانية. تم تصميم المخارج للتبديل عالي السرعة لأحمال 24 فولت تيار مستمر، مع معالجة منطقية داخلية تضمن التزامن عبر جميع القنوات الـ16. يتميز 3DO479.6 بمؤشرات حالة واضحة، حيث توفر مصابيح LED فردية لكل قناة تغذية بصرية فورية لحالة تشغيل المخارج. لضمان مرونة في تفضيلات التوصيل، تدعم الوحدة كلًا من التوصيل بمشابك براغي ومشابك قفص عبر كتل طرفية من سلسلة 3TB170 المحددة. يتم الحفاظ على العزل الكهربائي بين مجموعتي المخارج، مما يسمح بإدارة جهد مميز أو فصل دوائر الطاقة لأنظمة فرعية ذات أهمية أمان.

المواصفات الفنية

الأسئلة الشائعة

هل كتلة الطرفية مرفقة مع وحدة 3DO479.6؟

لا، كتلة الطرفية من سلسلة 3TB170 هي ملحق إلزامي ويجب طلبها بشكل منفصل. يمكنك الاختيار بين 3TB170.9 (مشابك برغي) أو 3TB170.91 (مشابك قفص) حسب متطلبات موقعك.

هل يمكنني مزج مجموعات جهد مختلفة على هذه الوحدة؟

تتميز الوحدة بمجموعتين من المخارج معزولتين كهربائيًا. بينما تعمل كلتاهما على 24 فولت تيار مستمر، يسمح العزل بين المجموعتين بالحفاظ على دوائر توزيع طاقة منفصلة لأقسام مختلفة من جهازك، مما يعزز تحمل الأخطاء بشكل عام.

ما هي قدرة التبديل لكل قناة؟

كل من المخارج الـ16 للترانزستور مصنفة لتيار مستمر مستمر بقيمة 0.5 أمبير عند 24 فولت تيار مستمر. تأكد من أن الأحمال المتصلة لا تتجاوز هذا الحد لتجنب تلف حراري لمخارج الترانزستور.

إرشادات التثبيت والتشغيل

• اختيار الطرفية: عند اختيار كتل الطرفية 3TB170.9 أو 3TB170.91، ضع في اعتبارك ملف الاهتزاز لبيئة التثبيت الخاصة بك. تُفضل مشابك القفص (3TB170.91) عادة في التطبيقات ذات الاهتزاز العالي، مثل قرب المحركات عالية السرعة أو الآلات الترددية، لأنها تحافظ على ضغط ثابت على الموصل دون الحاجة لإعادة الشد بشكل دوري.
• معايير التوصيل: تأكد من أن مصدر الطاقة الذي يوفر 24 فولت تيار مستمر الخارجي مُرشح ومنظم بشكل صحيح. نظرًا لأن الوحدة تشترك في جهد مشترك داخل كل مجموعة مخرجات، تجنب تشغيل أحمال حثية عالية التيار (مثل الصمامات الكهرومغناطيسية الكبيرة) بدون دايودات حماية أو كبح للتيار العكسي، حيث يمكن للنبضات الحثية أن تسبب سلوكًا غير مستقر في ترانزستورات التبديل.
• إدارة الحرارة: بالرغم من أن استهلاك الطاقة الداخلي منخفض عند 1.0 W، تأكد من تركيب رف نظام 2005 في موقع به تدفق هواء مناسب. تجنب حجب فتحات التهوية على غلاف الوحدة، خاصة في الخزانات التي تعمل عند الحد الأعلى من نطاق درجة الحرارة المحيطة.
