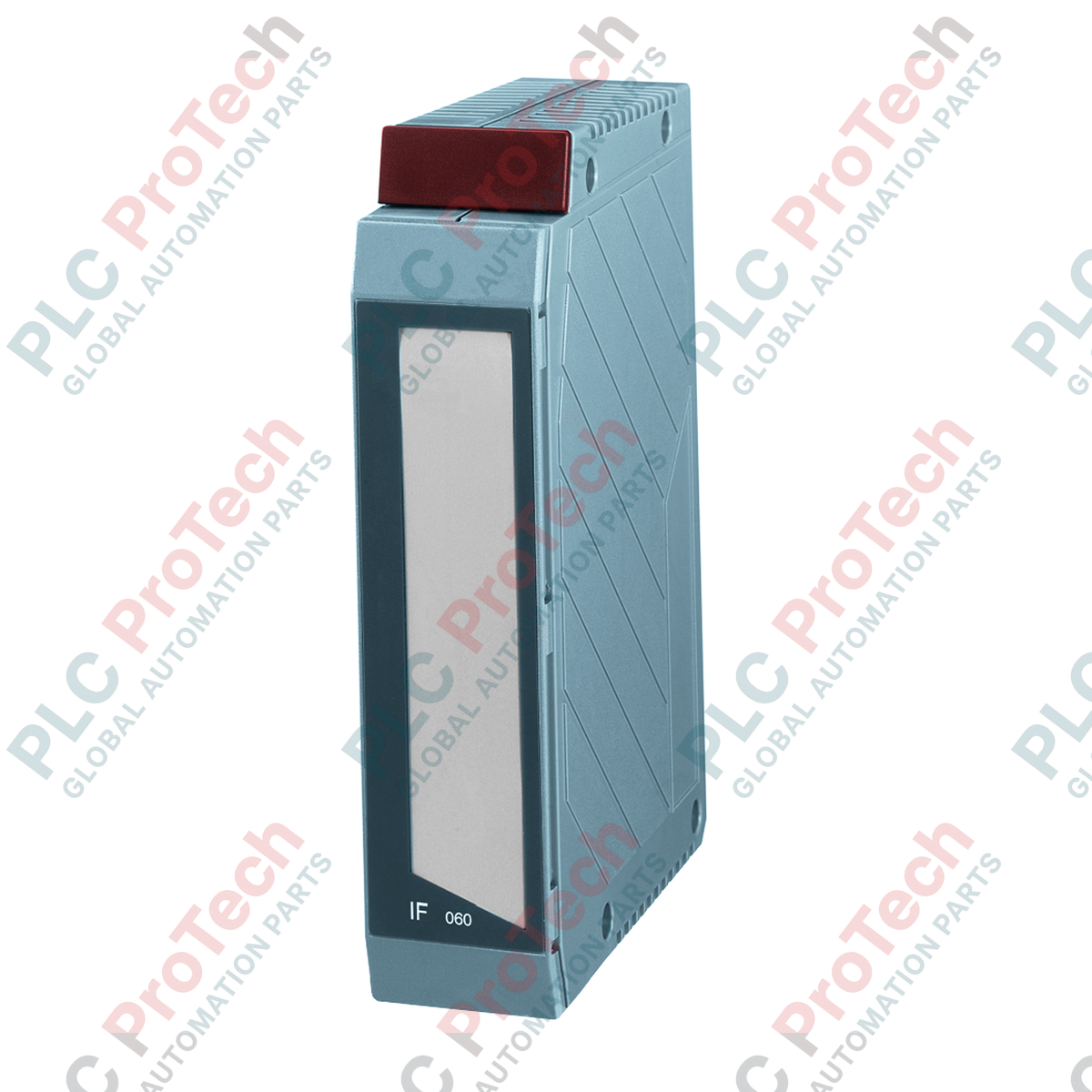

وحدة إدخال رقمية B&R 3DI475.6

نظرة عامة على المنتج

تُعد 3DI475.6 (3DI475.6) وحدة إدخال رقمية عالية الكثافة مصممة لنظام B&R 2005، وتوفر 16 قناة إدخال منفصلة للتعامل مع معالجة الإشارات الصناعية المعقدة. وتُعد هذه الوحدة أساسية للتطبيقات التي تتطلب مراقبة موثوقة لأجهزة الحقل، مثل مفاتيح الحد ومستشعرات القرب وأزرار الضغط الخاصة بالمشغل في الآلات المؤتمتة. ومن خلال استخدام 4 مجموعات إدخال معزولة كهربائيًا، تضمن 3DI475.6 حماية كبيرة من حلقات التأريض وتداخل الإشارات، وهو أمر بالغ الأهمية للحفاظ على جاهزية تشغيل عالية في البيئات الصناعية كثيرة التشويش. وتدعم الوحدة تهيئتي المصب والمصدر، مما يوفر المرونة اللازمة لمتطلبات منطق التحكم المتنوعة.

التهيئة الفنية

توفر هذه الوحدة واجهة قوية بين إشارات مستوى الحقل ومنطق المتحكم. وتشمل الميزات المعمارية الرئيسية ما يلي:

• مرونة القنوات: تُنظَّم المدخلات الـ16 في 4 مجموعات، كل منها معزولة كهربائيًا، مما يسمح باستخدام جهود مرجعية مشتركة مختلفة داخل الوحدة نفسها.
• الترشيح والاستجابة: تتميز الوحدة بمرشح إدخال مدته 12 ms، ما يوفر مناعة عالية ضد التشويش في تطبيقات التبديل الصناعية المعتادة.
• إمكانات التشخيص: توفر مصابيح LED مدمجة لحالة كل قناة تغذية راجعة مرئية فورية بشأن حالة كل إدخال، مما يتيح إجراء تشخيص ميداني سريع دون الحاجة إلى أجهزة قياس متعددة إضافية.
• إدارة الطاقة: صُممت الوحدة لتحقيق الكفاءة، إذ يبلغ إجمالي استهلاكها للطاقة 1.5 W.

المواصفات الفنية

الأسئلة الشائعة

هل تُرفق كتلة التوصيل الطرفية مع 3DI475.6؟

لا، يجب طلب كتلة التوصيل الطرفية TB170 separately. ويمكنك الاختيار بين 3TB170.9 (مشابك لولبية) أو 3TB170.91 (مشابك قفصية) وفقًا لتفضيلاتك في توصيلات الحقل.

هل يمكنني الجمع بين توصيلات المصب والمصدر في هذه الوحدة؟

تدعم الوحدة كلتا التهيئتين؛ إلا أن جميع المدخلات داخل المجموعة المعزولة كهربائيًا نفسها يجب توصيلها بصورة متسقة إما كمصب أو كمصدر، وفقًا للتوصيل المشترك المستخدم.

ما الغرض من مرشح الإدخال ذي 12 ms؟

يعمل المرشح ذو 12 ms كآلية لإزالة ارتداد الإشارة على مستوى الأجهزة، إذ يكبح التشويش العابر أو التداخل الكهرومغناطيسي، مما يضمن معالجة انتقالات الإشارة الصحيحة فقط بواسطة PLC، وبالتالي يمنع التشغيل الخاطئ.

إرشادات التركيب والتشغيل

• اختيار كتلة التوصيل الطرفية: اختر 3TB170.9 للتطبيقات التي تتعرض للاهتزاز، إذ توفر المشابك اللولبية اتصالًا آمنًا بعزم شد مرتفع. استخدم 3TB170.91 إذا كنت تحتاج إلى زمن تركيب أسرع وتوصيلات نابضية مقاومة للاهتزاز.
• ممارسات التوصيل: استخدم دائمًا كابلات مجدولة مزدوجة محمية للمدخلات الحقلية التي يتجاوز طولها 10 أمتار، للحد من الاقتران الحثي. وتأكد من تأريض حواجز الكابلات عند نقطة دخول الخزانة باستخدام غدد كابلات EMC مناسبة.
• الإدارة الحرارية: نظرًا إلى تبديد الطاقة البالغ 1.5 W، احرص على تركيب الحامل من السلسلة 2005 مع خلوص رأسي كافٍ للسماح بالحمل الحراري الطبيعي. وتجنب وضع هذه الوحدة مباشرة أسفل المكونات عالية الحرارة، مثل مزودات الطاقة أو مخارج المرحلات ذات القدرة العالية.
