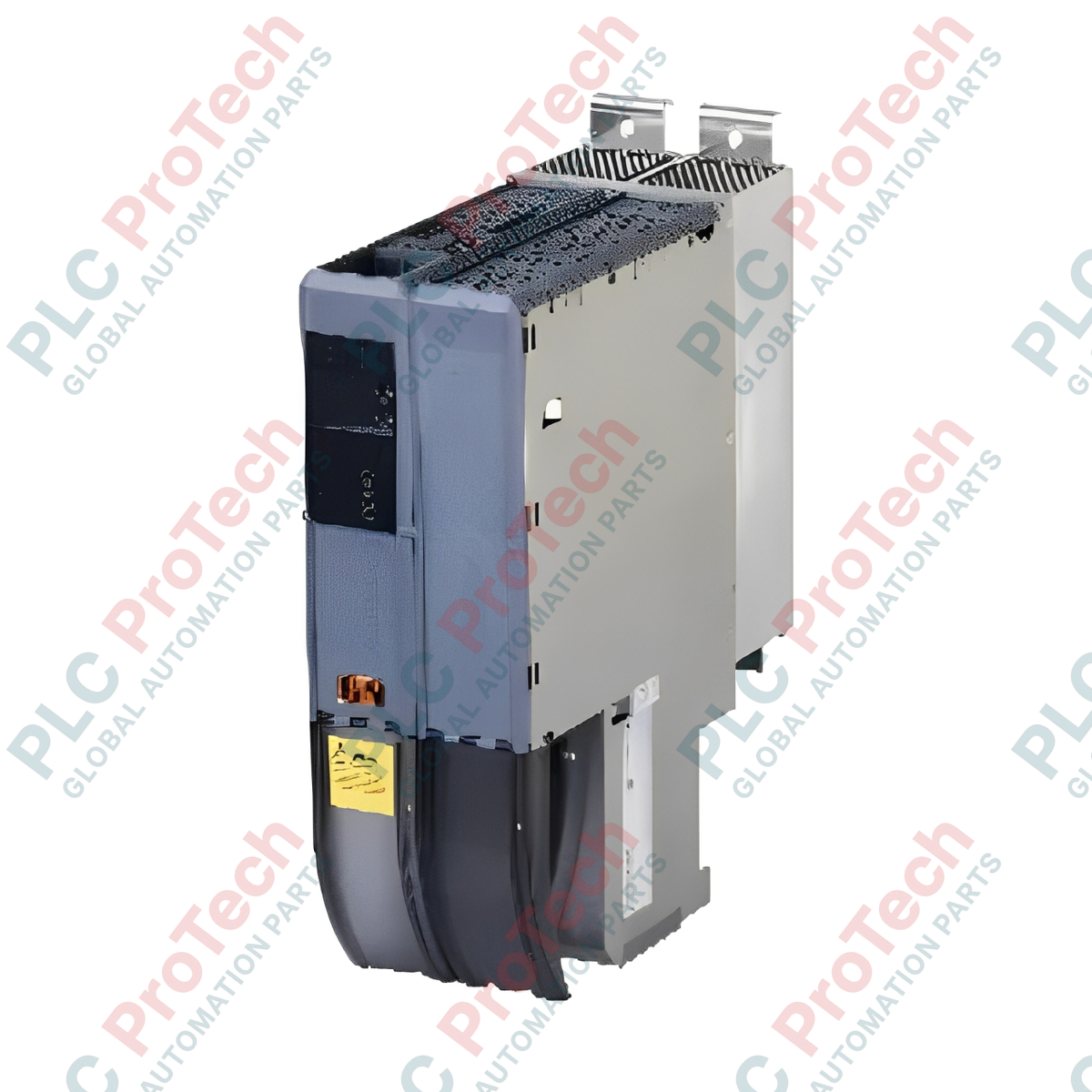

وحدة مصدر طاقة عالي الجهد ACOPOSmulti بقدرة 44 أمبير B&R ‏8BVP0440HW00.000-1

نظرة عامة على البنية التحتية المركزية للطاقة

إن 8BVP0440HW00.000-1 (8BVP0440HW00.000-1) وحدة إمداد طاقة ذكية عالية السعة والجهد، طورتها شركة B&R Industrial Automation بوصفها مصفوفة الطاقة الأساسية لمنصة محركات ACOPOSmulti المعيارية. وبتيار خرج مستمر مقداره 44 أمبير وبتركيب قياسي على الجدار، تقوم كتلة الطاقة الرئيسية هذه بتحويل خطوط التغذية بالتيار المتردد الواردة إلى دائرة وسيطة مستقرة وعالية الكفاءة بجهد 750 فولت تيار مستمر. في تطبيقات التحكم في الحركة متعددة المحاور واسعة النطاق والصعبة—مثل خطوط تغليف الروبوتات، ومعدات النفخ الصناعية، ومكابس ختم المعادن عالية السرعة، وشبكات تجميع السيارات—تحافظ 8BVP0440HW00.000-1 على استقرار مطلق لجهد الناقل وتقلل من فترات توقف الأصول غير المتوقعة بفضل بنية أمامية ديناميكية قادرة على استعادة الطاقة. وتوازن الطاقة بنشاط عبر ناقل اللوحة الخلفية الداخلي، فتستعيد طاقة الكبح من المحاور المتباطئة وتوزعها على المحاور المحركة أصلًا.

التوصيف الحراري وديناميكيات تردد التبديل

تستخدم الوحدة مصفوفات تبديل متقدمة من الحالة الصلبة ترتبط كفاءتها وتبديدها الحراري ارتباطًا وثيقًا بتردد الحامل المُكوَّن:

• بنية طاقة خلفية بجهد 750 فولت تيار مستمر: ينشئ ويحافظ على ناقل تيار مستمر عالي الجهد مصمم لتشغيل عدة وحدات عاكس ثانوية في الوقت نفسه عبر وصلة ناقل نحاسية مدمجة.

• ملف تردد التبديل 5 كيلوهرتز: يوفر كفاءة كهربائية عالية مع معامل اعتماد حراري للطاقة قدره 1.11 كيلوواط/كلفن بدءًا من عتبة درجة حرارة محيطة تبلغ 40 درجة مئوية. يقلل هذا الإعداد من خسائر التبديل عند التيارات المستمرة العالية.

• ملف تردد التبديل 10 كيلوهرتز: يوفر ترشيحًا فائق السلاسة لخرج التيار المستمر وتقليلًا للتوافقيات الصوتية للملف، مع التشغيل بمعامل حراري قدره 0.35 كيلوواط/كلفن بدءًا من -10 درجات مئوية.

• تخصيص استهلاك الطاقة الديناميكي: يدير استهلاك طاقة منطقيًا أساسيًا يبلغ 25 واط، مع ضبطه ديناميكيًا لاستيعاب الأحمال الإضافية من فتحة الخيارات 1 ($P_{SLOT1}$)، وفتحة الخيارات 2 ($P_{SLOT2}$)، وطرف خرج 24 فولت تيار مستمر الخارجي ($P_{24\text{ V Out}}$)، وتجميعة مروحة التبريد الإلزامية 8BVF ($P_{Fan8BVF...}$).

معلمات الهندسة الحرجة

يعرض ملخص المواصفات التالي الحدود الميكانيكية والكهربائية والبيئية التي تم التحقق منها لهندسة النظام ودمجه في الخزانة:

قاعدة المعارف التقنية والأسئلة الشائعة

ما المزايا الوظيفية المحددة التي يوفرها مصدر الطاقة النشط بجهد 750 VDC مقارنةً بمقومات الثنائيات السلبية القياسية؟

لا تسمح المقومات السلبية القياسية إلا بتدفق الطاقة في اتجاه واحد من الشبكة إلى وحدة القيادة، إذ تبدد طاقة الكبح الزائدة كحرارة مهدرة عبر مقاومات كبح ديناميكية كبيرة الحجم. يتميز الطراز 8BVP0440HW00.000-1 بواجهة أمامية نشطة ومتحكم بها تعتمد على IGBT وتدعم تدفق الطاقة في الاتجاهين. وعند تباطؤ محاور السيرفو ذات القصور الذاتي العالي بسرعة، تعمل وحدة إمداد الطاقة كعاكس، فتتزامن مع شبكة التيار المتردد الرئيسية في المنشأة وتعيد إليها طاقة نظيفة، مما يقلل إجمالي استهلاك الطاقة.

كيف تؤثر مقاييس تبديد الحرارة عند 5 kHz و10 kHz في تصميم خزانة التحكم؟

يؤدي اختيار تردد التبديل إلى تغيير الحمل الحراري داخل الخزانة الكهربائية مباشرةً. ويؤدي التشغيل عند 5 kHz إلى تقليل الحرارة الناتجة عن التبديل، مما يتيح للمعدات تحمّل درجات حرارة الهواء المحيط بأمان حتى 40 درجة مئوية قبل الحاجة إلى تطبيق منحنيات خفض التيار. أما التحويل إلى 10 kHz فيوفر سلاسة تموضع مماثلة للأنظمة عالية الأداء، لكنه يغيّر نطاق تبديد الحرارة، ما يعني ضرورة بدء حسابات خفض التيار في وقت أبكر بكثير لحماية المكونات الداخلية من ارتفاع الحرارة.

لماذا تُحدَّد سعة داخلية قدرها 4.7 ميكروفاراد لتغذية منطق التحكم؟

يغذي دخل 25 VDC نواة المعالج الداخلية ومحركات البوابة وإلكترونيات بطاقة الخيارات. تعمل السعة المدمجة البالغة 4.7 ميكروفاراد كمرشح عالي التردد، فتخفف انخفاضات الجهد الموضعية الناتجة عن متطلبات التبديل المفاجئة أو الضوضاء الواردة على خط 25 V. ويحافظ ذلك على تشغيل حلقات التحكم في المشغّل بصورة حتمية دون خطر انقطاع المنطق.

إرشادات التشغيل الميداني والسلامة

• تركيب الخزانة رأسيًا ووحدات المراوح: ثبّت وحدة مصدر الطاقة التي تزن 5.50 كجم في وضع رأسي تمامًا على لوحة فرعية معدنية مسطحة وغير قابلة للاحتراق. نظرًا لاعتماد هذه الوحدة على كتلة مروحة ميكانيكية من سلسلة 8BVF لتوفير الإدارة الحرارية بالهواء القسري، حافظ على مسافة أمان خالية لا تقل عن 100 مم أعلى هيكل الوحدة وأسفله. راقب درجة حرارة الهواء المحيط داخل الخزانة لضمان بقائها ضمن مواصفات المصنع.

• مواصفات عزم ربط قضبان ناقل التيار المستمر عالي الجهد: عند توصيل قضبان النحاس المشتركة لناقل 750 VDC بين مصدر الطاقة ووحدات العاكس المجاورة، أحكم ربط جميع براغي التثبيت وفق حدود العزم الدقيقة المحددة في دليل B&R. ستؤدي مقاومة التلامس العالية الناتجة عن أدوات التثبيت غير المحكمة إلى نقاط ساخنة شديدة ومخاطر حدوث أقواس كهربائية عالية الجهد. لا تعمل مطلقًا على توصيلات الناقل قبل أن يتحقق مقياس متعدد رقمي من أن ناقل التيار المستمر قد فرغ بالكامل إلى أقل من 42 VDC بعد إيقاف التشغيل.

• فصل توصيلات دخل التيار الرئيسي وكابلات التحكم: مرّر خطوط دخل التيار المتردد الرئيسي ذات القدرة العالية وقضبان خرج 750 VDC عبر مجاري أسلاك مخصصة للقدرة العالية. افصل جميع إشارات التحكم منخفضة الجهد وخطوط المشفّر وخطوط طاقة المنطق 25 VDC بمسافة لا تقل عن 250 مم. صِل شاشات جميع كابلات القدرة بإحكام باللوحة الفرعية باستخدام مشابك تأريض منخفضة الممانعة لتحويل الضوضاء ذات النمط المشترك بأمان بعيدًا عن شبكات الاتصالات القريبة.
