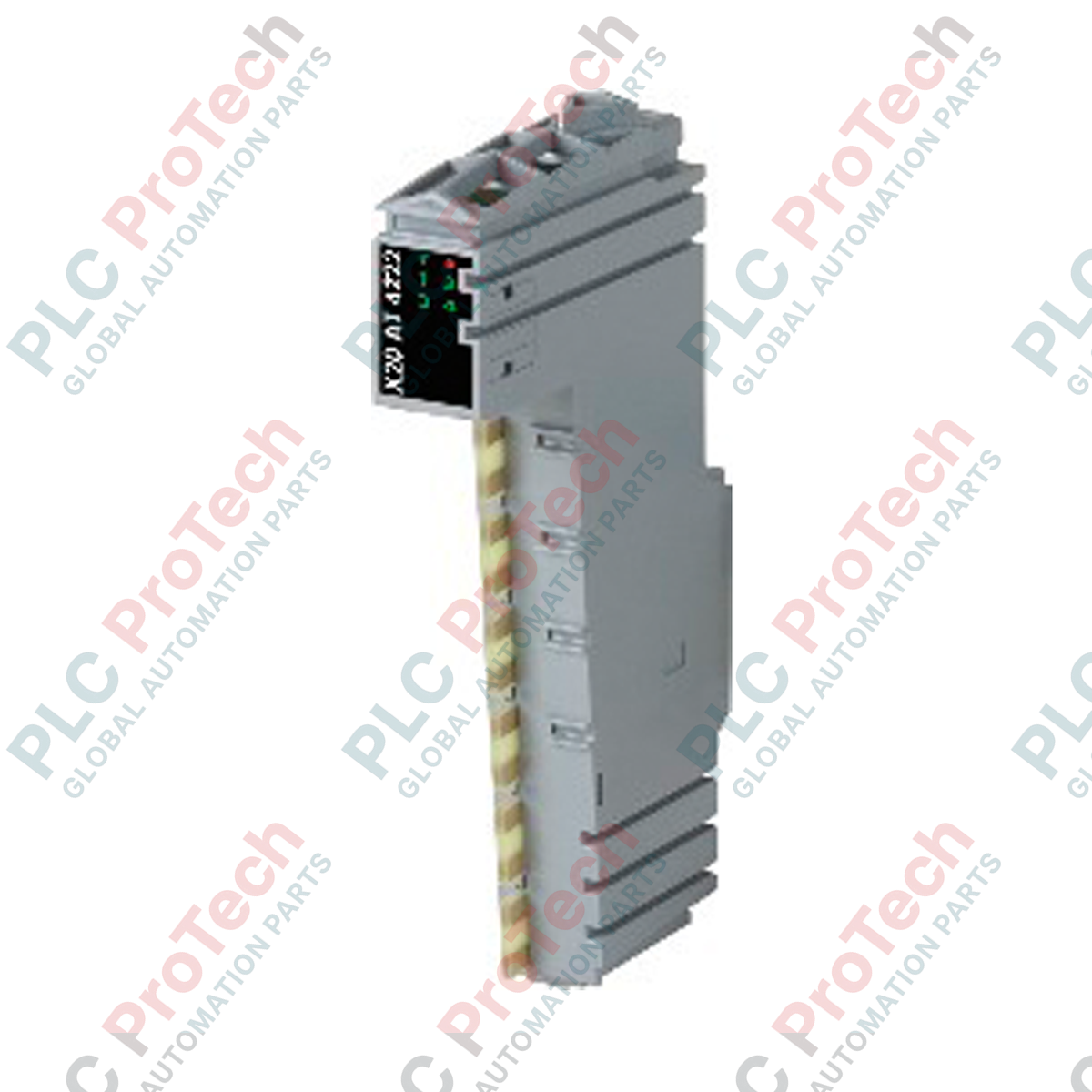

B&R X20AT4222 وحدة إدخال درجة الحرارة X20

نظرة عامة على أتمتة العمليات

إن وحدة الإدخال  B&R X20AT4222 (X20AT4222) هي وحدة قياس مقاومة ودرجة حرارة عالية الدقة ذات 4 قنوات، صُممت للدمج ضمن بيئة التحكم المعيارية B&R X20. وتُستخدم في صناعات العمليات الحرارية الصعبة، مثل التصنيع الكيميائي وبثق البلاستيك والتحقق من المناخ في الصناعات الدوائية، إذ تتصل هذه الوحدة مباشرةً بمستشعرات RTD القياسية لتحقيق استقرار العمليات الحرارية ذات الحلقة المغلقة. ومن خلال إرسال قياسات دقيقة لدرجة الحرارة مباشرةً إلى وحدة التحكم المركزية، تلغي الوحدة تذبذب المعالجة وتحمي المعدات من التجاوزات الحرارية، مما يحد من فاقد المواد المكلف ويعزز توافر العمليات إلى أقصى حد.

بنية التحويل وواجهات المستشعرات

تتميز الوحدة بأربع مداخل تناظرية محسّنة لكاشفات درجة الحرارة المقاومة Pt100 وPt1000، وتستخدم بنية محول سيغما-دلتا عالية الكفاءة بدقة رقمية تبلغ 16 بت. وهي تدعم أصلاً مساري التركيب ثنائي الأسلاك وثلاثي الأسلاك، مع استخدام مصدر تيار ثابت مدمج لتعويض مقاومة الخط الأساسية عبر مسافات الكابلات الطويلة. كما يضم النظام مرشحاً عتادياً قابلاً للتهيئة مع معلمات زمنية قابلة للضبط تتراوح من 1 ms إلى 66.7 ms، مما يتيح للمهندسين ضبط المرشح للتخلص من الضوضاء الكهربائية عالية التردد الصادرة عن معدات المصنع المحيطة.

مصفوفة الأداء الفني

تشخيصات هندسية وأسئلة شائعة

كيف ينبغي ضبط إعدادات القنوات للحفاظ على أسرع زمن تحويل؟

عند الحاجة إلى مستشعر درجة حرارة واحد فقط، عطّل القنوات الثلاث المتبقية ضمن شجرة العتاد في Automation Studio. يؤدي ذلك إلى خفض زمن التحويل الإجمالي إلى 20 ms باستخدام مرشح الضوضاء القياسي بتردد 50 Hz، مما يحسّن استجابة الوحدة لتطبيقات التتبع الحراري عالية السرعة.

ما الفائدة العملية من استخدام التوصيل ثلاثي الأسلاك مقارنةً بتهيئة السلكين؟

تستخدم طوبولوجيا التوصيل ثلاثي الأسلاك موصلاً نحاسياً ثالثاً لمراقبة المقاومة الكهربائية لكابلات المجال ديناميكياً. وتطرح X20AT4222 قيمة مقاومة الخط هذه من دائرة القياس النشطة، مما يمنع مسارات كابلات المجال الطويلة من إدخال انحرافات موجبة مصطنعة في حسابات درجة الحرارة النهائية البالغة 0.1 درجة مئوية.

هل تستطيع هذه الوحدة معالجة مداخل المقاومة الخطية القياسية دون تحويلها إلى درجة حرارة؟

نعم. يمكن تهيئة تنسيق الخرج لتوفير قيم INT أو UINT خام تمثل قيم المقاومة المطلقة. ويتيح ذلك للوحدة الاتصال بمقاييس جهد خطية أو مستشعرات مقاومة مخصصة لا تتوافق مع منحنيات Pt100 أو Pt1000 القياسية.

إرشادات التشغيل الميداني والتوصيل

• دقة توصيل شريط الأطراف: في التركيبات ثلاثية الأسلاك، تحقّق من توصيل سلكي التعويض بالطرفين المتطابقين تماماً والمحددين في المخطط الكهربائي. احرص على إحكام جميع توصيلات الأطراف وفق المواصفات للتخلص من اختلافات مقاومة التلامس الموضعية، التي قد تشوّه حسابات محول سيغما-دلتا ذي الدقة البالغة 16 بت.

• حجب إشارات الجهد المنخفض: مرّر جميع أسلاك إشارات RTD باستخدام كابلات مجدولة ومحمية. وصّل درع الكابل بالأرضي حصراً عند قضيب تأريض خزانة التحكم لمنع حلقات التأريض. اعزل مسارات مستشعرات القياس التناظرية الحساسة هذه عن أسلاك محركات التيار المتردد ذات الجهد العالي وملفات الحث التبديلية بمسافة لا تقل عن 200 mm.

• تخصيص ميزانية اللوحة الخلفية: تأكد من احتساب ملف الطاقة المشترك للوحدة بالكامل في حسابات طاقة الحامل، ولا سيما حمل الناقل البالغ 0.01 W واستهلاك الإدخال/الإخراج الداخلي البالغ 1.1 W. إذا تجاوز إجمالي استهلاك الإدخال/الإخراج المحلي حدود مصدر طاقة الناقل الأساسي، فركّب وحدة تغذية جهد إضافية X20 بمحاذاة هذه الوحدة مباشرةً.
