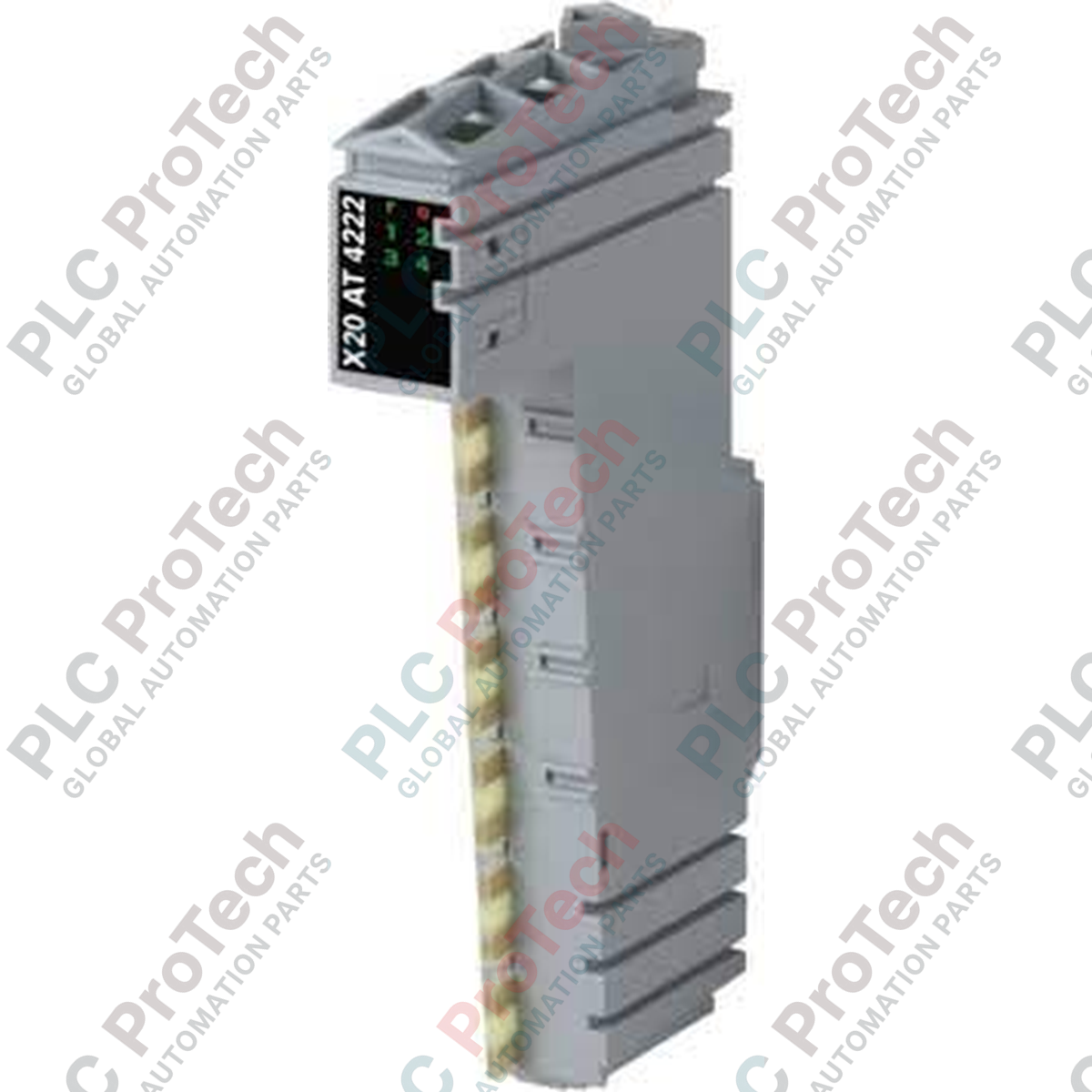

وحدة إدخال درجات الحرارة B&R X20cAT4222 X20

نظرة عامة على المنتج

إن B&R X20cAT4222 (X20c AT 4222) هو وحدة إدخال لدرجة الحرارة عالية الدقة ومطلية بطبقة واقية، تنتمي إلى نظام B&R X20، وصُممت للتشغيل الموثوق في البيئات الصناعية القاسية. تتميز هذه الوحدة بوجود 4 مداخل لقياس درجة الحرارة بالمقاومة، وتدعم مستشعرات PT100 وPT1000، كما أنها محسّنة لتكوينات التوصيل ثلاثية الأسلاك. يشير الرمز "c" إلى أن المكونات الإلكترونية محمية بطبقة تغليف واقية، ما يوفر مقاومة فائقة للتكاثف والغازات المسببة للتآكل، ويجعلها مثالية للمعالجة الكيميائية أو البنية التحتية الخارجية أو منشآت الإنتاج الرطبة. وتوفر ثباتًا في دقة البيانات بدقة تبلغ 0.1 درجة مئوية، ما يساعد على تقليل أخطاء القياس الحراري في تطبيقات التحكم المهمة ذات الحلقة المغلقة.

التكوين التقني

تعتمد بنية الوحدة على محول سيغما-دلتا بدقة 16 بت، ما يضمن دقة عالية وأداءً منخفض الضوضاء عبر القنوات الأربع. يمكن تهيئة كل قناة بشكل مستقل لنوع المستشعر، مما يتيح دمج مصفوفات مستشعرات PT100/PT1000 المختلطة بمرونة ضمن وحدة واحدة. تدعم X20cAT4222 نطاقًا واسعًا من قياسات المقاومة (من 0.1 إلى 4500 أوم لمستشعرات PT100/PT1000)، كما تتضمن مرشح إدخال قابلًا للتهيئة (من 1 مللي ثانية إلى 66.7 مللي ثانية) للتقليل من الضوضاء الصناعية. وتُدار عمليات التشخيص عبر مؤشرات LED مدمجة للحالة وملاحظات برمجية، مما يوفر تنبيهات فورية بشأن أعطال الدائرة المفتوحة أو تجاوزات نطاق القياس.

المواصفات التقنية

الأسئلة الشائعة

ما فائدة تصنيف "المطلية" في X20cAT4222؟

تحمي طبقة التغليف الواقية المكونات الإلكترونية الداخلية للوحدة من الرطوبة العالية والتكاثف والغازات الصناعية المسببة للتآكل. ويؤدي ذلك إلى إطالة العمر التشغيلي للوحدة بشكل كبير في البيئات الصعبة، حيث قد تتعرض الوحدات القياسية للأكسدة أو قصر الدوائر.

هل تستطيع هذه الوحدة قياس المقاومة مباشرةً؟

نعم، تستطيع الوحدة قياس المقاومة مباشرةً. وتوفر تنسيق إخراج INT أو UINT، كما تدعم نطاقات مقاومة من 0.1 إلى 4500 أوم (لـ G=1) أو من 0.05 إلى 2250 أوم (لـ G=2).

هل كتلة التوصيل الطرفية مرفقة مع الوحدة؟

لا، تُعد كتلة التوصيل الطرفية X20TB12 ووحدة الناقل X20cBM11 من الملحقات المطلوبة، ويجب طلبهما بشكل منفصل.

إرشادات التركيب والتشغيل

• معايير التوصيل: بالنسبة إلى التوصيلات ثلاثية الأسلاك، احرص على أن تكون مقاومة الأسلاك الثلاثة متوازنة قدر الإمكان، حتى تتمكن الوحدة من تعويض أخطاء مقاومة أسلاك التوصيل بفعالية. استخدم كابلات مزدوجة مجدولة ومحمية، وأنهِ توصيل الحواجز الواقية وفق إرشادات التوافق الكهرومغناطيسي المعتمدة للحفاظ على دقة القياس.
• الإدارة الحرارية: عند تركيب الوحدة، لاحظ أن التركيب الأفقي مصنف للعمل حتى 60 درجة مئوية، بينما يقتصر التركيب الرأسي على 50 درجة مئوية. إذا تجاوز ارتفاع موقع التركيب 2000 متر، فطبّق خفضًا حراريًا قدره 0.5 درجة مئوية لكل 100 متر لضمان سلامة ودقة مرحلة التحويل التناظري.
• الحماية البيئية: على الرغم من أن طبقة التغليف الواقية توفر حماية قوية من الظروف الجوية، تجنب تعريض الوحدة مباشرةً للمواد الكيميائية السائلة أو غمرها. احرص على تركيب الوحدة داخل حاوية ذات تصنيف IP مناسب للحفاظ على مستوى حماية النظام ككل وفقًا للمعيار EN 60529.
