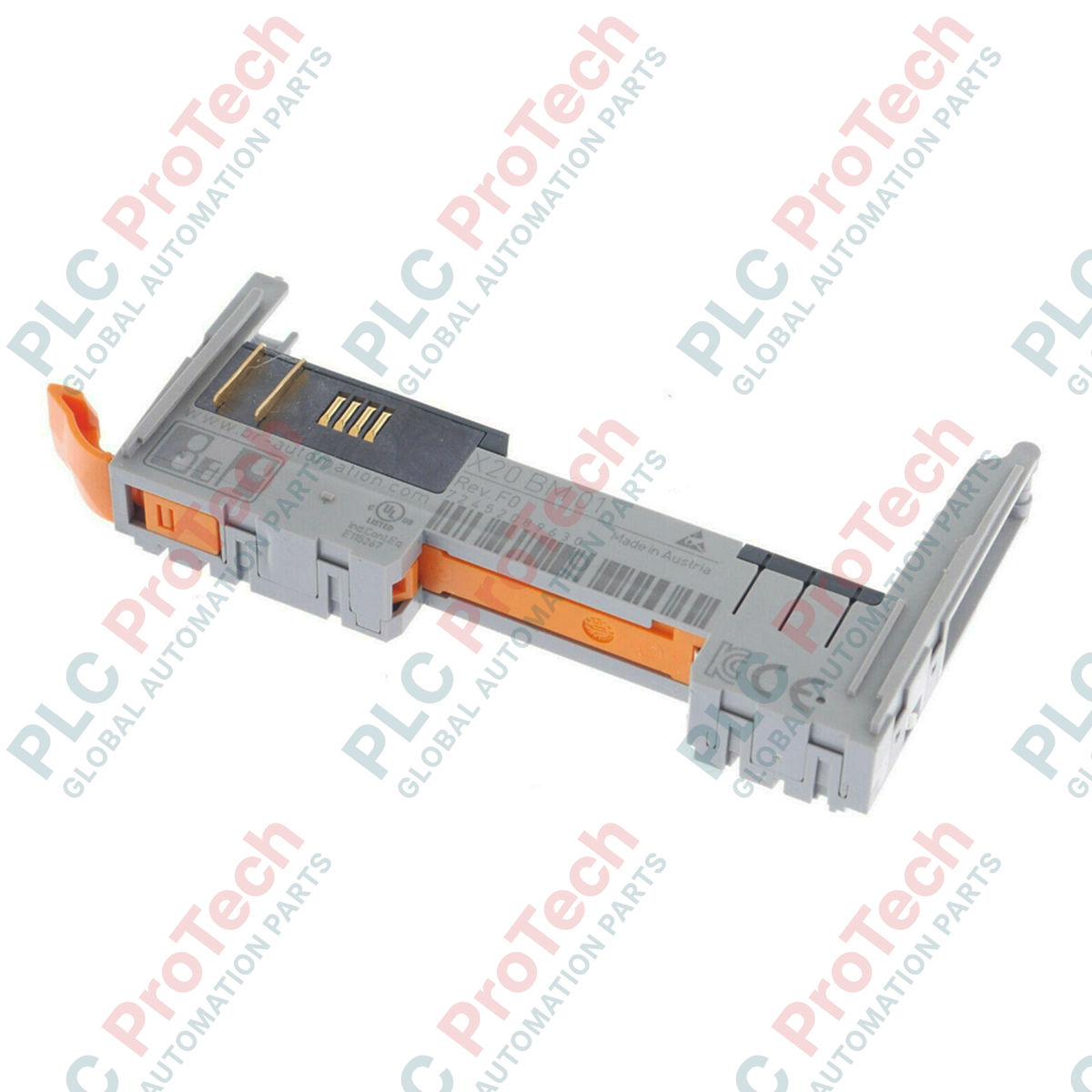

وحدة ناقل مزود الطاقة B&R X20BM01

نظرة عامة على المنتج

إن X20BM01 (X20BM01) وحدة قاعدة متخصصة مصممة لنظام الإدخال/الإخراج B&R X20، وتعمل كنقطة توزيع للطاقة لتغذية الإدخال/الإخراج بجهد 24 VDC. تُعد هذه الوحدة ضرورية لتقسيم توزيع الطاقة داخل خزانة التحكم، وقد تم تهيئتها خصيصًا لتوفير تغذية بجهد 24 VDC مع قطع تغذية الإدخال/الإخراج الداخلية إلى اليسار. وباستخدام X20BM01، يستطيع المهندسون عزل قطاعات الطاقة بفعالية، وحماية الوحدات اللاحقة من الأعطال الكهربائية المحتملة، وإدارة متطلبات التيار العالي في تجميعات الأتمتة المعقدة. ويضمن تصميمها المتين اتصالًا ميكانيكيًا وكهربائيًا موثوقًا لبنية الشرائح الكاملة لنظام X20.

التهيئة الفنية

تعمل X20BM01 كدعامة هيكلية وكهربائية لنظام X20، ما يتيح التوسعة المعيارية مع الحفاظ على تحكم صارم بالطاقة. وتشمل الميزات الرئيسية ما يلي:

• تقسيم الطاقة: توفر الوحدة نقطة توصيل مهمة يتم عندها قطع مسار تغذية الإدخال/الإخراج الداخلي فعليًا إلى اليسار، ما يتيح تقسيم النظام إلى مناطق طاقة مستقلة.
• الترميز: الوحدة مُرمّزة لتعمل بجهد 24 VDC، ما يضمن إمكانية إدخال وحدات التغذية المتوافقة فقط، ويمنع أخطاء التوصيل التي قد تؤدي إلى تلف الأجهزة.
• استهلاك منخفض: بفضل استهلاكها الداخلي المنخفض جدًا، والبالغ 0.13 W فقط، تعمل الوحدة بكفاءة عالية في استخدام الطاقة، ما يساهم في تقليل توليد الحرارة داخل خزانة التحكم.
• اتصال مدمج: صُممت الوحدة لتُثبّت مباشرة على قضيب DIN، ما يوفر اتصالًا مقاومًا للاهتزاز ويدعم إمكانية الاستبدال أثناء التشغيل لوحدات الإدخال/الإخراج X20، مما يسهّل أعمال الصيانة الميدانية.

المواصفات الفنية

الأسئلة الشائعة

لماذا قد أحتاج إلى قطع تغذية الإدخال/الإخراج إلى اليسار؟

يكون قطع التغذية ضروريًا عند الحاجة إلى إنشاء قطاعات طاقة معزولة، مثل فصل الإدخال/الإخراج المرتبط بالسلامة عن الإدخال/الإخراج الرقمي القياسي، أو عزل مراحل الخرج ذات التيار العالي، لمنع انتشار الأعطال عبر اللوحة الخلفية بأكملها.

هل تتوافق هذه الوحدة مع جميع وحدات الشرائح X20؟

إن X20BM01 وحدة قاعدة لنظام X20. وعلى الرغم من توافقها ميكانيكيًا مع اللوحة الخلفية، يجب دائمًا التأكد من أن إجمالي استهلاك التيار للوحدات الموجودة في قطاع الطاقة لا يتجاوز قدرة مصدر التغذية المتصل بوحدة الناقل هذه.

كيف يتم توصيل تغذية 24 VDC إلى X20BM01؟

تُمرّر الطاقة عادةً عبر كتلة التوصيل الطرفية المدمجة في نظام X20 أو عبر طرف تغذية مخصص، وذلك بحسب تصميم توزيع خزانة X20 الخاص بك.

إرشادات التركيب والتشغيل

• تصميم القطاعات: عند تصميم بنية التحكم، احسب الحد الأقصى لاستهلاك التيار لجميع الوحدات الموجودة في قطاع طاقة واحد. استخدم X20BM01 لتقسيم القطاع إذا اقترب استهلاك التيار من الحد الأقصى لمسار التغذية، مما يمنع هبوط الجهد والمشكلات الحرارية.
• التركيب على قضيب DIN: تأكد من تثبيت قضيب DIN وتأريضه بإحكام. تعتمد X20BM01 على سلامة القضيب الهيكلية لتحقيق الثبات الميكانيكي. أثناء التركيب، ثبّت الوحدة في مكانها حتى تسمع صوت نقرة واضحًا، للتأكد من استقرار موصلات اللوحة الخلفية بالكامل.
• الصيانة: رغم أن الوحدة نفسها سلبية، افحص أطراف تغذية الطاقة دوريًا بحثًا عن علامات الأكسدة أو التوصيلات المرتخية، لا سيما في البيئات المعرضة لاهتزازات الآلات عالية التردد.
