الشركة المصنعة: B&R
رقم المنتج: X20AI2622
Country of origin:الولايات المتحدة
نوع المنتج: وحدة إدخال تناظرية X20
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

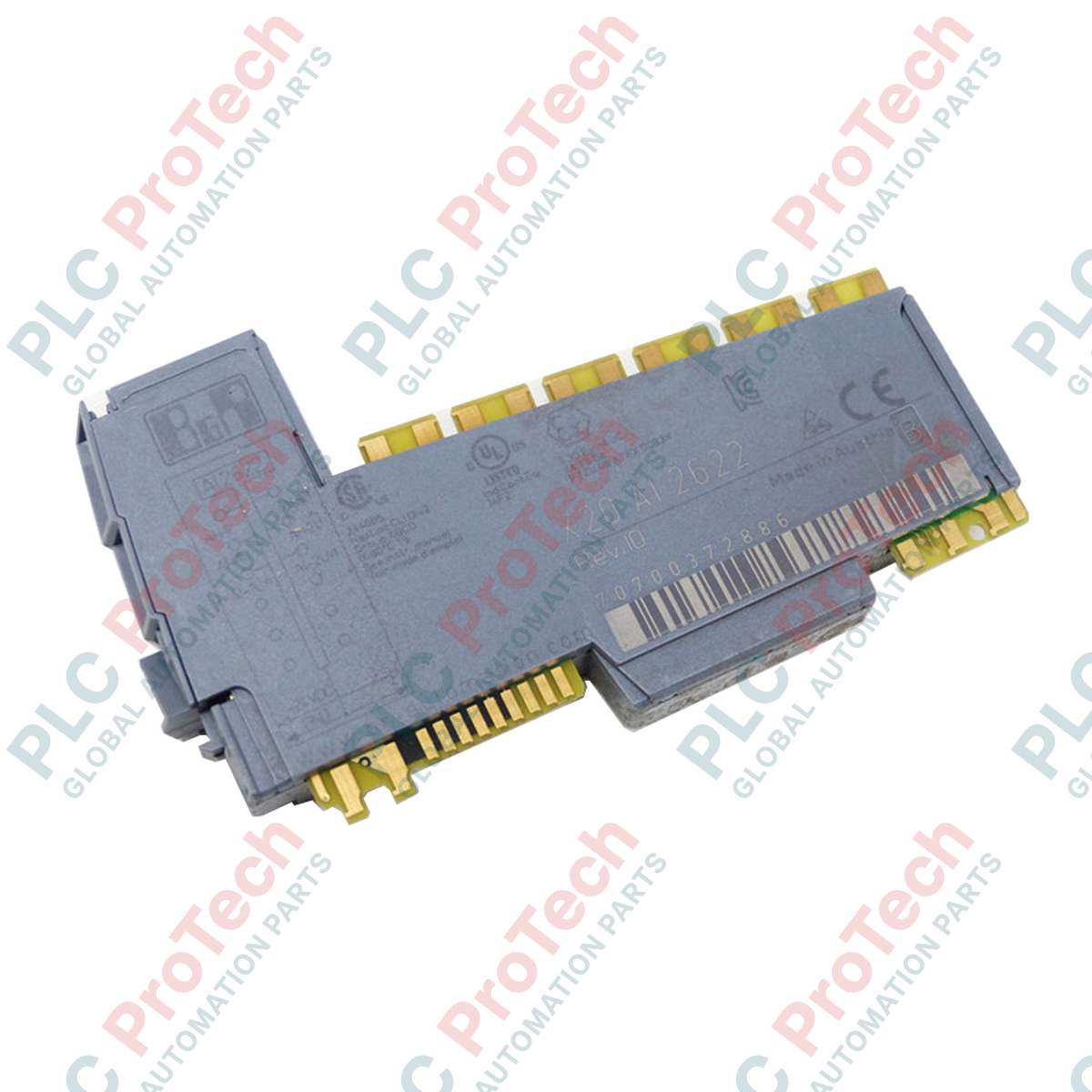

إن X20AI2622 (X20AI2622) هو وحدة إدخال تناظرية عالية الدقة ضمن نظام B&R X20، صُممت لالتقاط الإشارات عالية الدقة في البيئات الصناعية الصعبة. تتميز هذه الوحدة متعددة الوظائف بمدخلين تناظريين يمكن تهيئة كل منهما بشكل مستقل لقياس الجهد ($\pm$10 V) أو التيار (من 0 إلى 20 mA / من 4 إلى 20 mA). وبفضل دقة 12 بت وإمكانات الترشيح المتقدمة، تُعد X20AI2622 مكوّنًا أساسيًا لمراقبة متغيرات العمليات الحرجة مثل الضغط ودرجة الحرارة ومعدل التدفق في قطاعات مثل تصنيع المستحضرات الصيدلانية، والتشغيل الدقيق باستخدام ماكينات CNC، وأتمتة محطات الطاقة. يتيح تصميمها المدمج على هيئة شريحة X20 تكاملًا سلسًا مع مجموعات وحدات الإدخال والإخراج الحالية، مما يوفر التقاطًا عالي الكثافة للبيانات مع حد أدنى من استهلاك الطاقة.
صُممت البنية المادية لوحدة X20AI2622 لتوفير تعدد الاستخدامات وانخفاض استهلاك الطاقة، إذ لا تسحب سوى 0.01 W من الناقل الداخلي. وتتميز بقناتين مستقلتين يمكنهما التعامل مع إشارات الجهد ثنائية القطبية أو حلقات التيار أحادية القطبية، مما يوفر مرونة مع أنواع مختلفة من المستشعرات. تتضمن الوحدة تشخيصًا شاملًا للحالة، مع مؤشرات LED مخصصة لوظيفة الإدخال والإخراج لكل قناة، وحالة التشغيل العامة، وحالة الوحدة. وبالنسبة لقياسات التيار، توفر الوحدة مقاومة إدخال منخفضة لضمان دقة الإشارة، بينما تستفيد قياسات الجهد من معاوقة إدخال عالية لمنع تحميل الإشارة. ويسمح دمج المرشحات الرقمية بقمع التداخل بتردد 50/60 Hz، مما يضمن قراءات مستقرة في البيئات ذات الضوضاء الكهربائية.
| الميزة | المواصفة |
| الطراز | X20AI2622 |
| العلامة التجارية | B&R (Bernecker + Rainer) |
| نوع الوحدة | وحدة إدخال تناظرية |
| عدد المداخل | 2 (متعددة الوظائف) |
| نطاقات الإدخال (الجهد) | -10 V إلى +10 V |
| نطاقات الإدخال (التيار) | من 0 إلى 20 mA أو من 4 إلى 20 mA |
| الدقة | 12 بت |
| استهلاك الطاقة (الناقل) | 0.01 W |
| استهلاك الإدخال والإخراج الداخلي | 0.8 W |
| مؤشرات الحالة | الإدخال والإخراج لكل قناة، حالة الوحدة، حالة التشغيل |
| الأبعاد | عرض وحدة X20 القياسي |
| وزن الشحن | 2.0 kg |
كيف يمكنني التبديل بين قياسات الجهد والتيار في X20AI2622؟
تُهيَّأ وضعية القياس لكل قناة عبر البرنامج باستخدام B&R Automation Studio. ولا يلزم استخدام أي وصلات مادية على الوحدة؛ إذ تضبط الأجهزة دائرة الإدخال الداخلية تلقائيًا استنادًا إلى المعلمات المحددة في تهيئة الإدخال والإخراج في مشروعك.
ما فائدة دقة 12 بت في الاستشعار الصناعي؟
توفر دقة 12 بت عددًا قدره 4,096 خطوة مميزة عبر نطاق الإشارة. وبالنسبة إلى إشارة من 4 إلى 20 mA، يتيح ذلك للوحدة اكتشاف تغيرات صغيرة تصل إلى نحو 0.0039 mA، مما يضمن تحكمًا عالي الدقة في حلقات العمليات الحساسة مثل تحديد موضع الصمامات التناسبية أو قياس الوزن.
هل تستطيع هذه الوحدة اكتشاف انقطاع سلك في حلقة مستشعر من 4 إلى 20 mA؟
نعم. عند تهيئتها لنطاق من 4 إلى 20 mA، تستطيع الوحدة اكتشاف انخفاض الإشارة إلى ما دون حد 4 mA. وتُبلَّغ هذه الحالة عبر سجلات التشخيص في الوحدة إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC)، مما يتيح التعرف الفوري على الدوائر المفتوحة أو أعطال المستشعرات.
الحماية وتقليل الضوضاء: للحفاظ على دقة التحويل التناظري إلى الرقمي بدقة 12 بت، استخدم دائمًا كابلات محمية ومجدولة الأزواج. يجب توصيل الغلاف الواقي بالأرضي الوظيفي (FE) باستخدام أطراف الغلاف الواقي في نظام X20. ويكتسب ذلك أهمية خاصة عند تمرير خطوط الإشارة بالقرب من مغيرات التردد (VFDs) أو مجموعات المرحلات ذات الجهد العالي.
اختيار مجموعة أطراف التوصيل: تُستخدم X20AI2622 عادةً مع مجموعة أطراف توصيل ذات 12 سنًا (مثل X20TB12). تأكد من توصيل نقطة المرجع المشتركة لحلقات التيار بشكل صحيح وفقًا لمخطط توصيل B&R، لتجنب حلقات التأريض التي قد تتسبب في أخطاء إزاحة في القياس.
تبديد الحرارة والتركيب: رغم أن الوحدة تستهلك قدرًا ضئيلًا جدًا من الطاقة (0.8 W داخليًا)، ينبغي تركيبها أفقيًا كلما أمكن لتسهيل الحمل الحراري الطبيعي. وفي الرفوف عالية الكثافة، تجنب وضع الوحدة التناظرية مباشرةً بجوار وحدات الإخراج الرقمية ذات التيار العالي لمنع الانجراف الحراري من التأثير في دقة الإشارات التناظرية.
