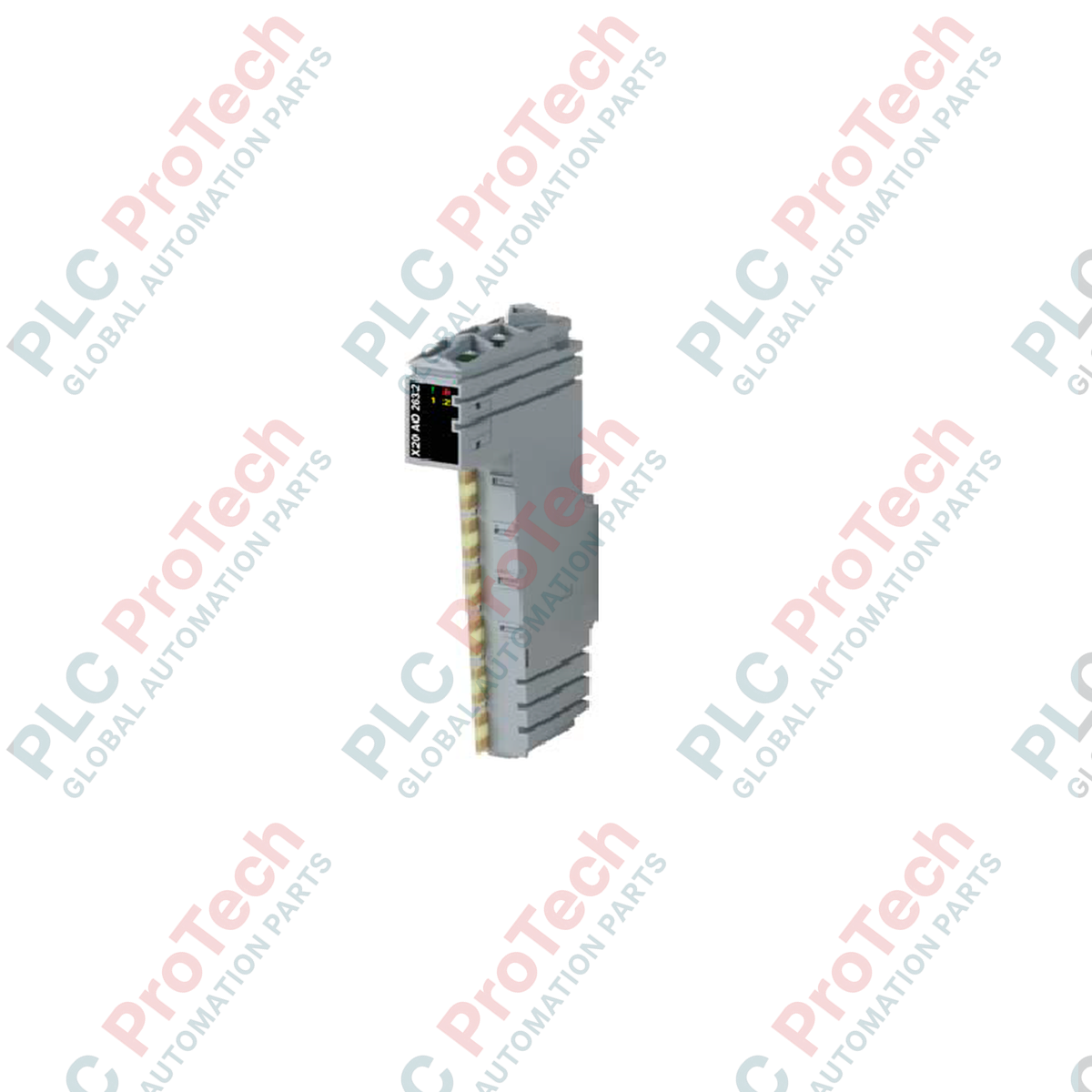

وحدة خرج تناظري B&R X20AO2632 X20

معالجة الإشارات ومزامنة النظام

إن الوحدة  X20AO2632 (X20 AO 2632) هي وحدة خرج تناظري ثنائية القناة عالية الدقة، طُوّرت خصيصًا لبنية نظام B&R X20. وصُممت لتطبيقات التحكم الحرجة في العمليات، بما في ذلك التحكم في منظم التوربين، وتحديد موضع الصمامات التناسبية، وتوفير مرجع سرعة لمحركات السيرفو عالية السرعة، حيث توفر هذه الوحدة توليدًا دقيقًا للغاية لإشارات التحكم.

من خلال دمج محول رقمي إلى تناظري (DAC) عالي السرعة يعمل بدقة 16 بت، توفر  X20AO2632 نطاق خرج ثابتًا قدره  $\pm$10 V أو من 0 إلى 20 mA. ولا تستغرق عملية تحويل الإشارة سوى 50 $\mu$s لجميع القنوات في الوقت نفسه. ويجعل تنفيذ التحويل السريع هذا، إلى جانب بروتوكول مزامنة الأجهزة NetTime المدمج، الوحدة مثالية للبنى ذات الحلقة المغلقة المحكمة والحتمية، التي تتطلب أقل قدر من التذبذب في المعالجة ومحاذاة زمنية صارمة للحفاظ على استقرار العملية.

تهيئة الخرج وسلامة الأجهزة

توفر الواجهة المادية توزيعًا مرنًا لإشارات الجهد والتيار عبر توصيلات طرفية مستقلة ومخصصة. وفي تهيئات الجهد، تُحدد دقة التحويل عند  $\pm$15 بت، بينما تستخدم تهيئات التيار بنية بيانات أصلية من 15 بت.

للحد من سلوك الآلة غير المنتظم أثناء تهيئة النظام، زُوّدت الوحدة بمرحل تمكين إلكتروني داخلي. ويفصل هذا المرحل فعليًا دوائر الخرج عن الأجهزة الخارجية في الموقع أثناء تسلسل إقلاع وحدة التحكم، مما يضمن عدم وصول جهود غير معايرة أو عابرة إلى المشغلات المتصلة قبل أن يصل التطبيق المركزي إلى حالة تشغيل مستقرة.

بيانات الأداء الفني

الأسئلة الشائعة حول التشغيل الميداني والدعم

كيف تؤثر المراجعات المختلفة للوحدة في زمن استجابة النظام؟

تتطلب رموز مراجعة الأجهزة الأقدم من H0 زمن استقرار قدره 1 ms عبر نطاق الإشارة بالكامل. أما المراجعة H0 وما بعدها فتتضمن إلكترونيات داخلية مطورة تخفض هذه القيمة إلى النصف، لتصبح 500 $\mu$s. وإذا كانت عمليتك تتطلب تعديلات عالية التردد، فتأكد من أن مخزون قطع الغيار المادية لديك يتوافق مع حالة المراجعة المحدثة.

كيف يدير مرحل التمكين الداخلي السلامة أثناء تعطل النظام؟

يرتبط مرحل التمكين الداخلي مباشرة بدوائر المراقبة الخاصة بالمراقب الزمني والاتصالات في الوحدة. فإذا خرجت وحدة PLC المركزية عن الخدمة أو فُقد الاتصال باللوحة الخلفية، يفتح المرحل فورًا. ويؤدي ذلك إلى تحويل المخارج الميدانية إلى حالة غير مزودة بالطاقة بدلًا من الاحتفاظ بقيمة تناظرية قديمة وخطيرة محتملة.

ما العناصر التي يتكون منها وزن الشحن المدرج البالغ 2.0 kg؟

تمثل مواصفة الشحن البالغة 2.0 kg إعداد التغليف اللوجستي الكامل للخدمة الشاقة. تُشحن الوحدة داخل غلاف سميك واقٍ من الكهرباء الساكنة، وتوضع داخل تجاويف مخصصة عالية الكثافة ومقولبة لامتصاص الصدمات، ثم تُعبأ في صندوق مزود بملحقات كرتونية هيكلية لحماية المكونات التناظرية الحساسة من الاهتزازات المادية الشديدة أثناء النقل.

قواعد التشغيل الأولي الميداني والتوصيلات الهندسية

• اختيار الأطراف المخصصة لأنواع الإشارات: تتعامل الوحدة مع مخارج الجهد ($\pm$10 V) والتيار (من 0 إلى 20 mA) عبر دبابيس توصيل طرفية منفصلة. تحقق من المتطلبات الكهربائية لجهازك الميداني، ووصّل أسلاك الإشارة بدقة إلى الأطراف المحددة. قد يؤدي توصيل حلقة تيار منخفضة الممانعة بتهيئة طرفية للجهد إلى إجهاد المكونات الداخلية.

• حجب الإشارات التناظرية ومنع حلقات التأريض: استخدم كابل أجهزة ملتفًا ومُحجبًا عالي الجودة بزوج مجدول لجميع مسارات إشارات الخرج التناظرية. أنهِ جديلة الحجب عند طرف واحد فقط—ويُفضل أن يكون ذلك عند قضيب التأريض ذي النقطة الواحدة في حاوية التحكم—باستخدام مشبك منخفض الممانعة. قد يؤدي تأريض الطرفين إلى إنشاء حلقات تأريض تُدخل ضوضاء كهربائية في الإشارات التناظرية ذات 16 بت.

• الاستقرار الحراري وخلوص تدفق الهواء: حافظ على المحاذاة الرأسية القياسية على قضيب DIN مع توفير مساحة خالية لا تقل عن 30 mm أعلى مجموعة الوحدة وأسفلها. تضمن التهوية المناسبة تشغيل مكونات DAC الداخلية ضمن هوامش حرارية مستقرة، مما يمنع الانجراف الحراري من التأثير سلبًا في دقة الإشارة خلال دورات التشغيل المستمر.
