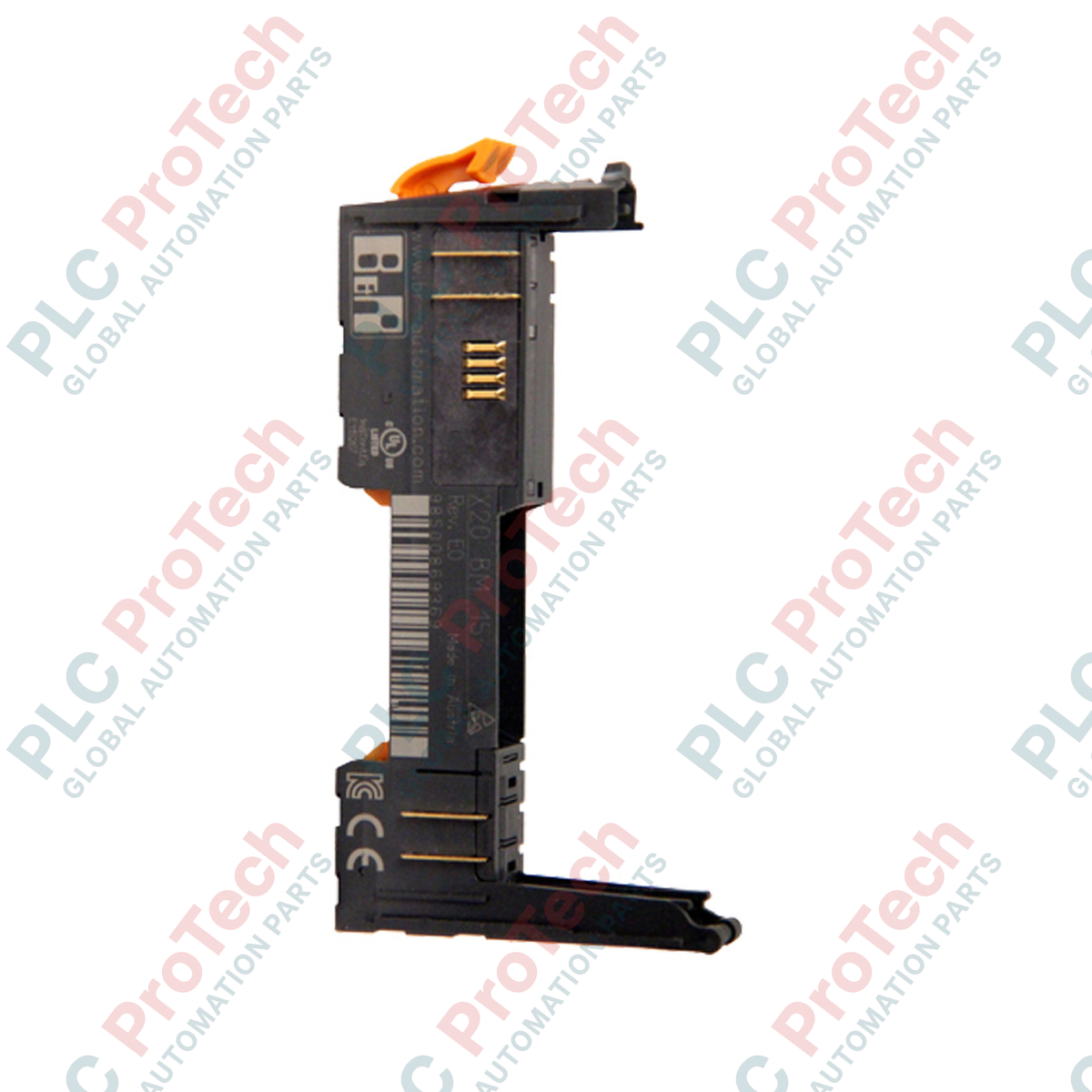

B&R X20BM15 وحدة قاعدة ناقل اللوحة الخلفية X20

نظرة عامة فنية

تُعد  B&R X20BM15 (X20BM15) وحدة قاعدة ناقل اللوحة الخلفية عالية الاعتمادية، وتتميز بمفاتيح مدمجة يدوية لأرقام العقد، وقد صُممت لتكون مكوّن البنية التحتية الأساسي لمنصة الإدخال/الإخراج B&R X20. وقد طُوّرت للنشر في بنى الأتمتة المعقدة والموزعة، مثل خلايا تغليف السيارات، وأنظمة التحكم في توربينات الرياح البحرية، ومصانع المعالجة. وتوفر أجهزة الناقل هذه، ذات العرض الواحد، روابط توجيه مادية وكهربائية آمنة لمنع انقطاع الشبكة وتقليل فترات توقف النظام غير المقصودة. وتعمل الوحدة كقاعدة شاملة لجميع شرائح إلكترونيات X20 القياسية بجهد 24 فولت تيار مستمر، إذ تدمج خط إمداد الإدخال/الإخراج الداخلي وتوجهه باستمرار عبر الكتل المتجاورة. ومن خلال تمكين عنونة محطات يدوية حتمية مستقلة عن إلكترونيات الإدخال/الإخراج المركبة، تعمل هذه الوحدة على تحسين لوجستيات تهيئة النظام واستراتيجيات استبدال الأجهزة.

التهيئة الفنية

تتضمن البنية الداخلية والواجهة الميكانيكية للوحدة أدوات أجهزة متخصصة لتخطيط الأجهزة بمرونة:

• مفاتيح أرقام العقد اليدوية: مزودة بمفتاحين دوّارين سداسيي عشر (x16 وx1) يتيحان ضبط عنوان X2X Link مباشرةً وبشكل دائم من 0x01 إلى 0xFD.

• وضع العنونة التلقائية: يؤدي ضبط المفاتيح الدوارة الداخلية على 0x00 إلى تحويل الوحدة إلى وضع العنونة التلقائية الافتراضي، ما يتيح لوحدة التحكم العلوية تعيين مسارات الشبكة تصاعديًا.

• تجسير مستمر لطاقة الإدخال/الإخراج: يتميز بشبكة مدمجة لتوجيه الناقل الداخلي عالي التيار، تنقل إمداد الإدخال/الإخراج المستمر بجهد 24 فولت تيار مستمر إلى عقد النظام اللاحقة من دون أسلاك توصيل خارجية.

• هيكل بعرض واحد: يتيح الغلاف المدمج ذو الخطوة الفعلية البالغة 12.5 مم الاستفادة القصوى من مساحة السكة، إذ ينزلق مباشرةً إلى كتل ناقل X20 المحيطة عبر موصلات انزلاق جانبية مطلية بالذهب.

المواصفات الفنية

الأسئلة الشائعة حول التطبيقات الصناعية

• ما الميزة اللوجستية لاستخدام X20BM15 مع مفاتيح العقد اليدوية؟

  يؤدي وضع X20BM15 في مقدمة محطة X20 I/O وظيفية محددة إلى تعيين عنوان عقدة عتادي دائم وغير قابل للتغيير. وتُعيَّن للوحدات اللاحقة الموجودة في اتجاه المصب عناوين تلقائيًا بترتيب تصاعدي نسبةً إلى عقدة البداية هذه. ويتيح هذا الترتيب للفنيين استبدال الوحدات الإلكترونية الوظيفية التالفة أو تغيير أنواع I/O على امتداد السلسلة دون إعادة تهيئة عناوين البرامج أو تغيير إعدادات العقد.

• هل يمكن قطع مسار تغذية الـ I/O المستمرة بجهد 24 فولت تيار مستمر عبر هذه الوحدة؟

  لا. تتميز X20BM15 بخط طاقة داخلي مستمر للـ I/O موصول عبر الوحدة ومصنف لتحمل حمل تلامس كامل بقدرة 10 أمبير. إذا كان تطبيق النظام يتطلب عزل قنوات إخراج محددة أو إعداد مجموعة جهد مستقلة، فيجب الانتقال إلى وحدة ناقل مخصصة لعزل الجهد في موضع أبعد ضمن مجموعة قضيب DIN.

• كيف يؤكد المهندسون الميدانيون ما إذا كانت الوحدة المركبة تستخدم إعدادات المفاتيح اليدوية؟

  تتميز ذراع القفل العلوية المدمجة في هيكل X20BM15 برموز واضحة مطبوعة في المصنع تحدد وجود مفاتيح يدوية داخلية لأرقام العقد. ويتيح ذلك لفرق الصيانة تحديد مخطط العنونة في الحامل فورًا من الخارج دون استخراج الشرائح الإلكترونية المركبة.

توجيهات الهندسة والتركيب الميداني

سلامة تهيئة العنوان: لا تضبط مفاتيح رقم العقد الدوارة أبدًا أثناء تزويد اللوحة الخلفية X2X Link بالطاقة أو أثناء اتصالها الفعّال بوحدة التحكم الرئيسية. لا تسجّل وحدة المعالجة المركزية تعديلات المفاتيح اليدوية إلا أثناء دورة إقلاع باردة للنظام؛ وقد تؤدي التعديلات أثناء التشغيل إلى أخطاء في الإرسال أو حالات غير متوقعة لإزاحة الناقل.

تركيب قضيب DIN ومحاذاة الانزلاق

ثبّت قاعدة وحدة الناقل بإحكام على قضيب DIN قياسي متماثل مقاس 35 مم. حرّك الوحدة بثبات إلى اليسار على طول القضيب لتعشيق دبابيس التوصيل الداخلية الذكرية والأنثوية الجانبية مع وحدة القاعدة السابقة. تأكد من إحكام قفل الخطافين الميكانيكيين العلوي والسفلي. يؤدي عدم المحاذاة أثناء هذه الخطوة إلى تدهور تلامس ناقل الطاقة الداخلي المستمر بقدرة 10 أمبير، مما يسبب ارتفاعًا موضعيًا في الحرارة أو تذبذبًا في الاتصالات أثناء الحمل الكامل.

الإدارة الحرارية على الارتفاعات العالية

تتعامل الوحدة مع ارتفاعات تركيب قياسية تصل إلى 2000 م دون قيود على الأداء. وبالنسبة إلى تركيبات خزائن التحكم الموجودة على ارتفاع يزيد على 2000 م فوق مستوى سطح البحر، تؤدي كثافة الهواء المنخفضة إلى إضعاف التبريد بالحمل الحراري الطبيعي. يجب على الفنيين خفض درجة حرارة التشغيل المحيطة الأفقية القصوى المسموح بها بمقدار 0.5 درجة مئوية لكل 100 م من الارتفاع تتجاوز حد 2000 م.
