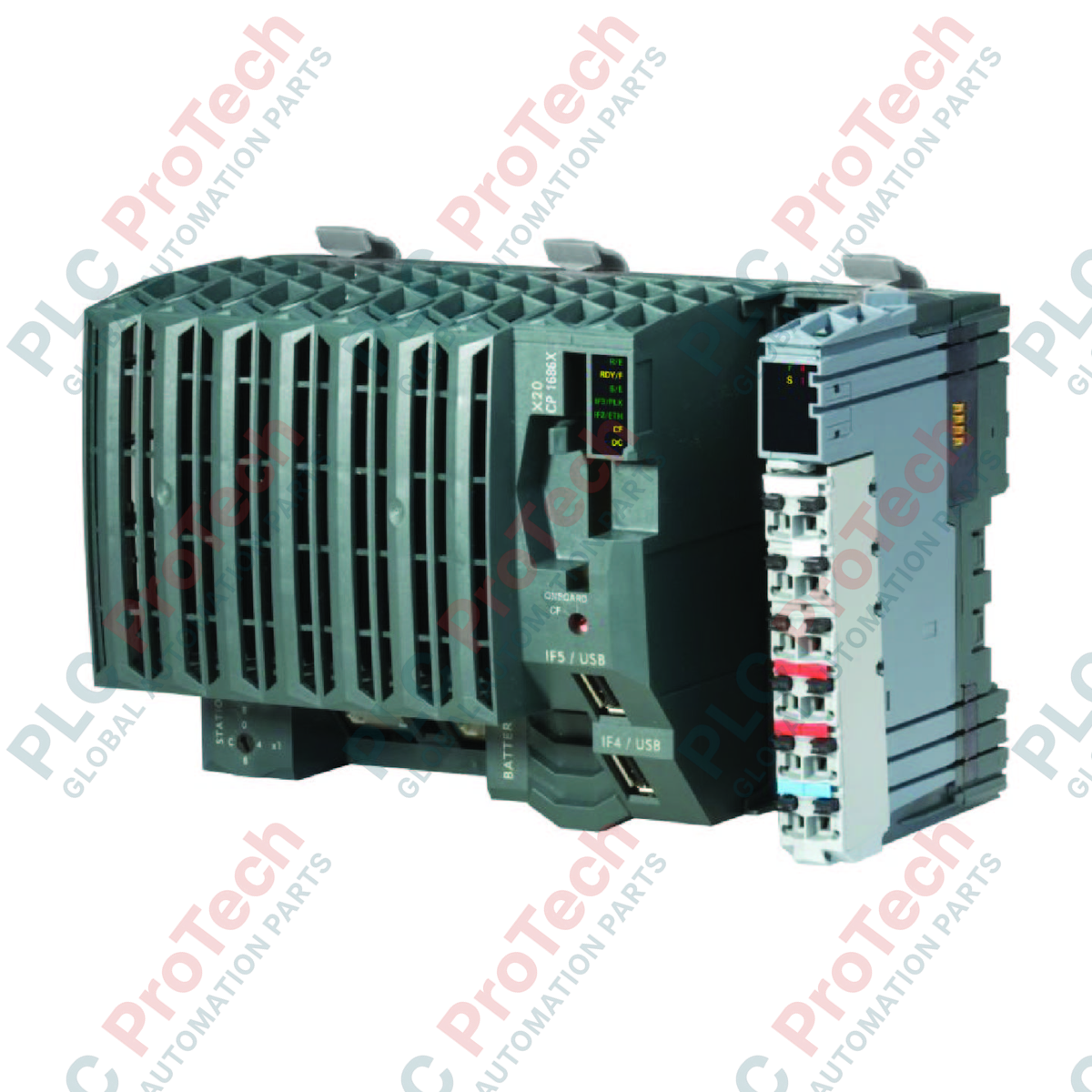

B&R X20CP1686X وحدة معالج وتحكم X20

نواة عالية الأداء وتحكم حاسوبي

يُعد  X20CP1686X (X20 CP 1686X) وحدة تحكم للمعالج الصناعي عالي الأداء، صُممت لتكون وحدة المعالجة المركزية لتكوينات الأتمتة المعقدة ضمن منظومة B&R X20. وقد صُممت لإدارة أعباء العمل الحاسوبية المكثفة، ومزامنة الحركة متعددة المحاور، ومعالجة البيانات على نطاق واسع. وتُستخدم هذه الوحدة على نطاق واسع في قطاعات تتطلب أداءً عالياً، مثل تصنيع السيارات، والمناولة الداخلية المؤتمتة للمواد، وتوزيع الطاقة وتوليدها.

تتعامل بنية Variant 2A مع حلقات التحكم الدورية بأقل قدر من التذبذب، مما يضمن تنفيذاً حتمياً للبرامج. ومن خلال الجمع بين معالج مدمج قوي والتوافق مع نظام تشغيل في الزمن الحقيقي، تعمل  X20CP1686X على تحسين أزمنة دورات الآلات، وتقليل زمن الاستجابة على مستوى النظام، وخفض إجمالي وقت التوقف بشكل كبير في بيئات الإنتاج عالية الإنتاجية.

تكامل الشبكة والمعالجة الهيكلية

تأتي وحدة تحكم المعالج مزودة بواجهات اتصال مدمجة عالية السرعة تدعم معدلات نقل مرنة تبلغ 10/100/1000 ميغابت/ثانية. ويتيح ذلك التعامل مع البيانات ذات النطاق الترددي العالي والاتصال الصاعد السلس بمنصات SCADA وMES على مستوى المصنع. وبالاعتماد على طبقة مادية قوية من نوع 100BASE-TX لمنافذ Ethernet الصناعية في الزمن الحقيقي، تضمن وحدة التحكم اتصالات شبكية مستقرة وحتمية في ظل الظروف الكهربائية القاسية.

يعمل النظام الكهربائي بجهد دخل قياسي يبلغ 24 VDC. ويُغلّف النظام بالكامل داخل هيكل مدمج حاصل على تصنيف IP20، ومصمم للاستفادة الفعالة من المساحة على قضبان DIN القياسية لخزائن التحكم.

المواصفات التقنية الشاملة

التركيب الميداني والأسئلة الشائعة حول الدعم التقني

كيف تؤثر أوضاع التركيب المختلفة في حدود درجة الحرارة التشغيلية لوحدة المعالجة المركزية؟

عند تركيب الوحدة أفقياً على قضيب DIN قياسي، يعمل التخطيط الداخلي على زيادة تيارات الحمل الحراري الطبيعي، مما يتيح نطاق تشغيل آمن من -25 إلى 60 درجة مئوية. أما عند تركيب وحدة التحكم في وضع رأسي، فيكون تدفق الهواء الصاعد مقيداً، مما يخفض الحد الأعلى الآمن للتشغيل إلى 50 درجة مئوية لحماية مكونات السيليكون الداخلية من فرط التسخين الموضعي.

هل تتميز وحدة تحكم المعالج هذه بضبط تلقائي لسرعة الشبكة؟

نعم. تدعم منافذ Ethernet المدمجة التفاوض التلقائي عبر معدلات 10 و100 و1000 Mbit/s، وتطابق تلقائياً أعلى سرعة مشتركة بين المحول المتصل أو عقدة الشبكة. وتستخدم قنوات الاتصال الصناعية في الزمن الحقيقي مواصفات الطبقة المادية 100BASE-TX لضمان التوقيت الحتمي لدورات البيانات.

ما العناصر التي تحدد مواصفة وزن الشحن البالغة 1.5 kg؟

يشمل تكوين وزن 1.5 kg وسائل حماية مخصصة للشحن الصناعي الشاق. ونظراً إلى أن وحدة تحكم المعالج الأساسية تمثل الذكاء الحيوي لعقدة الأتمتة، فإنها تُعبّأ داخل أكياس حماية خاصة مضادة للكهرباء الساكنة وآمنة من التفريغ الكهروستاتيكي، وتُحاط بحشوات عالية الكثافة لامتصاص الصدمات، ثم توضع داخل صندوق خارجي سميك لضمان الحماية المادية الكاملة أثناء النقل العالمي.

بروتوكولات التركيب والبرمجة الهندسية الأساسية

• التحقق من البرامج الثابتة وتهيئة الإقلاع: قبل نشر وحدة التحكم في الخدمة الميدانية الفعلية، اتصل عبر Automation Studio للتحقق من إصدار البرامج الثابتة المثبت. وتأكد من تهيئة جميع أقسام ذاكرة النظام وتكوينات الإقلاع بالكامل قبل تحميل رمز التطبيق، لتجنب أعطال بدء التشغيل.

• إنهاءات حماية الشبكة الصناعية: بالنسبة إلى جميع اتصالات الشبكة بسرعة غيغابت و100BASE-TX، استخدم كابلات أزواج ملتوية صناعية مزدوجة التدريع (SF/UTP) وذات تصنيف مناسب. وتأكد من أن غلاف تأريض الدرع المعدني لموصل RJ45 يلامس بشكل نظيف ومباشر هيكل منفذ وحدة التحكم لتصريف التداخل الكهرومغناطيسي (EMI) عالي التردد بعيداً عن نواة المعالجة.

• عزل الطاقة والحماية من الارتفاعات المفاجئة: صِل مصدر دخل 24 VDC عبر مرشح طاقة صناعي مخصص ودائرة حماية. واعزل خط الطاقة الرئيسي لوحدة التحكم عن أحمال الأجهزة الحقلية الحثية، مثل الموصلات أو المكابح الكبيرة، لحماية إلكترونيات وحدة المعالجة المركزية الداخلية من الارتفاعات العابرة ذات الجهد العالي وهبوط الجهد.
