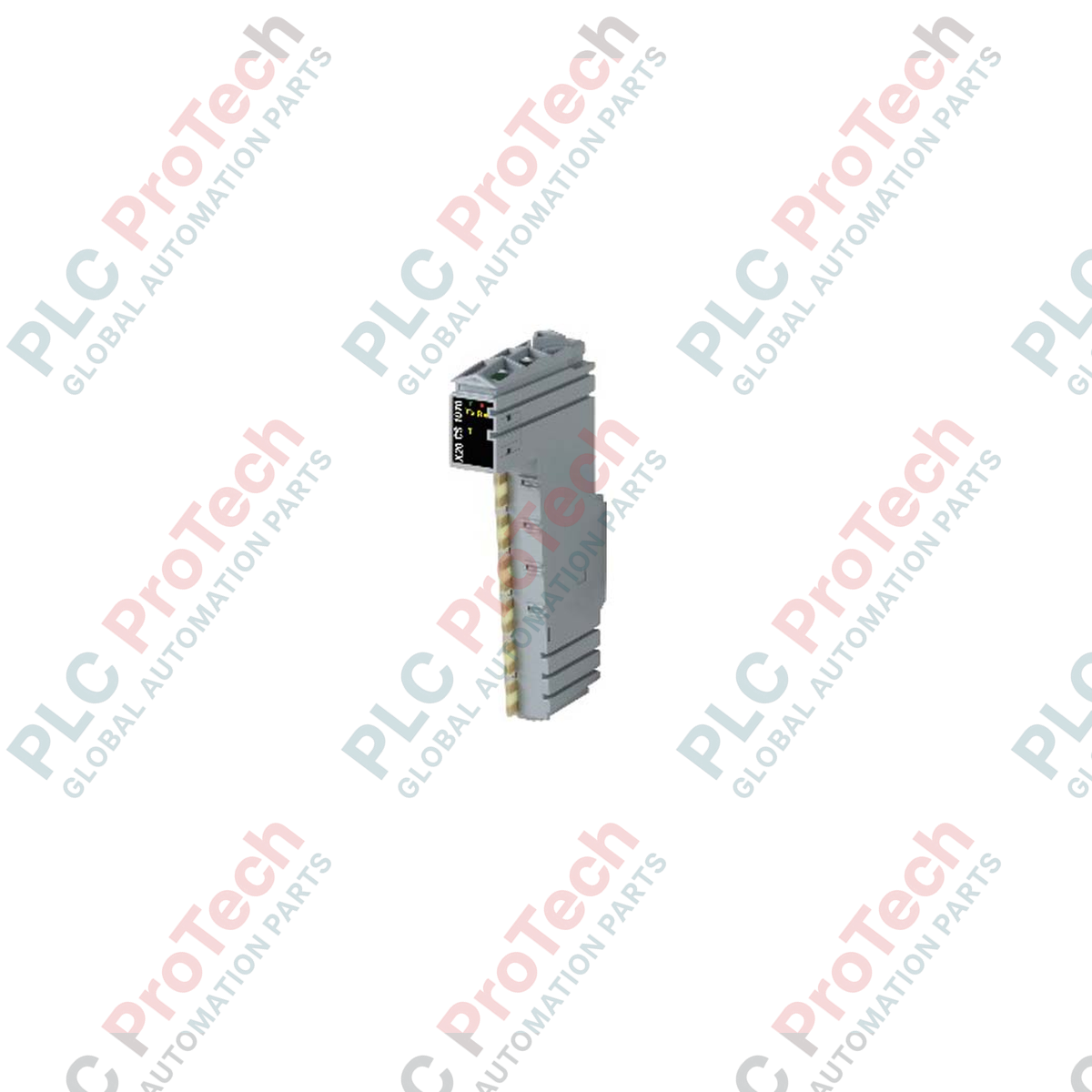

وحدة اتصال CAN Bus من سلسلة X20 B&R X20CS1070

نظرة عامة على المنتج

يُعد X20CS1070 (X20CS1070) وحدة إلكترونيات اتصال عالية الأداء ضمن مجموعة B&R X20 System، ويعمل كبوابة مخصصة لتكامل CAN bus. تم تصميم هذه الوحدة لتبادل البيانات الحتمي في الشبكات الصناعية المعقدة، مما يسمح لأنظمة PLC من نوع X20 بالتواصل بسلاسة مع الأجهزة الطرفية المعتمدة على CAN مثل محركات التردد المتغير (VFDs)، وأجهزة الاستشعار المتخصصة، وأجهزة التحكم من طرف ثالث. تدعم معدلات نقل تصل إلى 1 ميجابت/ثانية، وتعتبر X20CS1070 ضرورية للتحكم في الحركة عالية السرعة ومراقبة العمليات في الوقت الحقيقي. تصميمها المدمج بعرض 12.5 مم، مع مؤشرات تشخيصية مدمجة ومقاوم إنهاء قابل للتبديل عبر البرمجيات، يضمن عملية تركيب مبسطة مع الحفاظ على أعلى مستويات استقرار الشبكة.

هيكلية الشبكة ومنطق الاتصال

تعمل X20CS1070 كجسر اتصال قوي، موفرة الطبقة الفيزيائية والمنطقية اللازمة لشبكات CAN الموثوقة في بيئات التداخل الكهرومغناطيسي القاسية.

• معدل نقل عالي السرعة: تدعم معدلات نقل CAN القياسية من السرعات المنخفضة للمسافات الطويلة حتى الحد الأقصى 1 ميجابت/ثانية للمزامنة المحلية عالية السرعة.

• إنهاء مدمج: تحتوي على مقاوم إنهاء داخلي يمكن تفعيله عبر البرمجيات، مما يلغي الحاجة إلى مقاومات خارجية في نهاية خط الحافلة.

• امتداد الشبكة الموسع: قادرة على إدارة مقاطع الشبكة بحد أقصى 1000 متر (بمعدلات نقل منخفضة)، مما يجعلها مناسبة للنشر على نطاق واسع في أرضيات المصانع.

• تشخيص متقدم: توفر أربع مصابيح LED مخصصة تغذية راجعة فورية عن نقل البيانات، وحالة مقاوم الإنهاء، وحالة التشغيل، وحالة الوحدة.

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف أقوم بتفعيل مقاوم الإنهاء الداخلي في X20CS1070؟

يتم التحكم في مقاوم الإنهاء عبر البرمجيات داخل B&R Automation Studio. في تكوين الأجهزة للوحدة، يمكنك تبديل المقاوم إلى "تشغيل" إذا كانت الوحدة موجودة في نهاية مقطع شبكة CAN الفيزيائية، مما يضمن سلامة الإشارة عن طريق منع الانعكاسات.

ما أهمية رمز التعريف 0x1FD1؟

رمز التعريف 0x1FD1 هو المعرف الإلكتروني الفريد لـ X20CS1070. عند إجراء اختبار التشغيل الذاتي (POST) لنظام X20، يتحقق متحكم الحافلة من هذا الرمز لضمان تطابق الأجهزة الفيزيائية مع تكوين المشروع البرمجي، مما يمنع حدوث أخطاء في الاتصال.

هل يمكنني استخدام X20CS1070 لتطبيقات CANopen؟

نعم. بينما تدير الوحدة الطبقات الفيزيائية وطبقة ربط البيانات في CAN bus، يتم التعامل مع البروتوكولات العليا مثل CANopen عبر مكتبات البرمجيات الخاصة بـ B&R. توفر X20CS1070 الأساس الصلب الحتمي اللازم لوظائف الماستر أو السليف في CANopen.

دليل الهندسة الميدانية والتركيب

• التمديد لمسافات طويلة: للمسافات التي تقترب من حد 1000 متر، استخدم كابلات مزدوجة ملتوية عالية الجودة بمقطع عرضي لا يقل عن 0.5 مم مربع. تأكد من خفض معدل النقل في Automation Studio ليتناسب مع طول الكابل الفيزيائي (مثلاً 50 كيلوبت/ثانية لمسافة 1000 متر).

• توصيل كتلة التوصيل: تتطلب هذه الوحدة الإلكترونية كتلة توصيل 12 دبوس X20TB12. تأكد من توصيل درع كابل CAN بالأرضي الوظيفي (FE) في كتلة التوصيل لتحويل التداخل عالي التردد.

• أفضل ممارسات التأريض: لمنع حلقات الأرض عبر مقاطع CAN الطويلة، تأكد من معالجة معادلة الجهد بين العقد المختلفة في الشبكة. يساعد عزل الحافلة الداخلي في نظام X20، لكن يُنصح بوجود أرضي مرجعي مشترك لمحول CAN.

مزايا هندسية

تم تصميم X20CS1070 لتحقيق أقصى وقت تشغيل في الأنظمة الحرجة. وزن الشحن 4.0 كجم (الذي يعكس التغليف الوقائي الكبير) يؤكد على الطبيعة الصناعية لمعدات الاتصال من B&R. قدرة الوحدة على توفير حالة التشغيل في الوقت الحقيقي عبر مصابيح LED—وخاصة مصباح "مقاوم الإنهاء"—تسمح بإجراء تدقيق بصري سريع لتكوين الشبكة دون الحاجة لفتح تشخيصات البرمجيات. نطاق درجة الحرارة الواسع والحماية IP20 تضمن عملها بكفاءة في ظروف الحرارة والاهتزاز الشائعة في الأتمتة الصناعية المركبة في الخزانات.
