الشركة المصنعة: B&R
رقم المنتج: X20IF1020
Country of origin:الولايات المتحدة
نوع المنتج: اتصالات وحدة واجهة X20
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

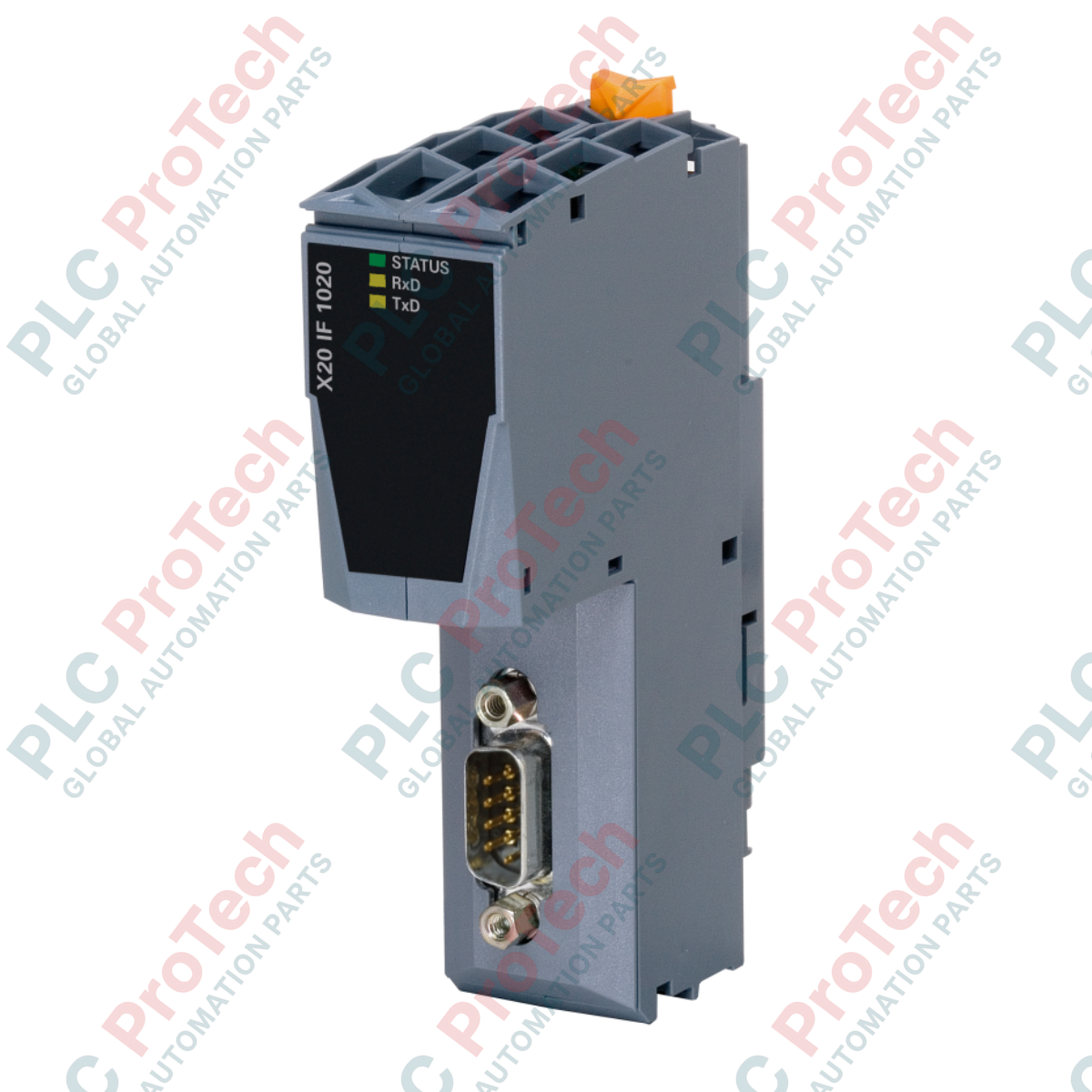

إن B&R X20IF1020 (X20IF1020) وحدة واجهة اتصالات صناعية مصممة لدمج وصلة تسلسلية RS232 عالية العزل مباشرةً في فتحة المعالجة الخاصة بهياكل وحدات المعالجة المركزية B&R X20 المتوافقة. وقد طُوّرت هذه الأجهزة المخصصة للاتصالات لتوجيه القياسات الحيوية في منشآت توليد الطاقة ومصانع المعالجة المعدنية وغرف التحكم في معالجة المياه، إذ تضمن نقل البيانات من نقطة إلى نقطة في الوقت الفعلي لمنع أخطاء المعالجة وتقليل فترات توقف المنشآت غير المجدولة. تتميز الوحدة بمنفذ RS232 واحد ينتهي بموصل D-sub ذكر قياسي ذي 9 سنون، ويدعم معدلات نقل بيانات تصل إلى 115.2 كيلوبت/ثانية. ومن خلال دمج عزل جلفاني متين يفصل تمامًا منطق PLC المضيف عن خطوط RS232 الفعلية الميدانية، تمنع الوحدة حلقات التأريض والارتفاعات العابرة في الجهد من إتلاف أصول المعالجة الأساسية.
تم تحسين التخطيط الكهربائي والبنية التحتية لجهاز الإرسال والاستقبال الفعلي في وحدة الواجهة هذه لتحقيق تحكيم موثوق للبيانات التسلسلية:
طبقة حماية جلفانية: توفر عزلًا كهربائيًا كاملًا بين منطق اللوحة الخلفية X20 الداخلي والطبقة الفيزيائية لـ RS232، مما يحد من اندفاعات الجهد في النمط المشترك.
توصيل D-Sub قياسي: مزود بموصل D-sub صناعي ذكر ذي 9 سنون لضمان اتصال آمن ومثبت ميكانيكيًا لكابلات RS232 التسلسلية القياسية.
ملف استهلاك الطاقة الحراري المنخفض: يتطلب استهلاكًا أقصى للطاقة يبلغ 0.35 واط فقط من مصدر التغذية الداخلي، مما يقلل توليد الحرارة داخل مجموعة شرائح التحكم.
مصفوفة التشخيص المرئي: توفر مصابيح LED المدمجة في اللوحة الأمامية رؤية فورية للتشخيص في الوقت الفعلي من خلال إظهار:
حالة الوحدة: تراقب مرحلة التشغيل وحالة تهيئة أجهزة الواجهة المحلية.
نقل البيانات: يشير الوميض النشط إلى استمرار حركة حزم البيانات المرسلة (TX) والمستقبلة (RX).
| المعلمة | المواصفة |
| الطراز | X20IF1020 |
| العلامة التجارية | B&R |
| المنشأ | النمسا |
| فئة المنتج | وحدة واجهة X20 |
| نوع الواجهة الفعلية | RS232 |
| نوع التوصيل | موصل D-sub ذكر ذو 9 سنون |
| أقصى معدل نقل | 115.2 كيلوبت/ثانية |
| العزل الكهربائي | منطق PLC معزول عن واجهة RS232 |
| أقصى مسافة للخط | 900 م (عند سرعة نقل منخفضة) |
| استهلاك الطاقة | 0.35 واط |
| تصنيف حماية الغلاف | IP20 (وفقًا للمعيار EN 60529) |
| نطاق درجة حرارة التشغيل | من 0 إلى 55 درجة مئوية |
| الوزن | 0.11 كجم (وزن الشحن: عبوة 1.5 كجم) |
يسرد الملف التقني مسافة قصوى تبلغ 900 م. هل يمكن لـ RS232 الاتصال عبر هذه المسافة بسرعة 115.2 كيلوبت/ثانية؟
لا. صُممت خطوط الإشارة RS232 القياسية لمسافات أقصر (عادةً حتى 15 m) عند التشغيل بأقصى معدل نقل يبلغ 115.2 kbit/s. ويتطلب تحقيق مسافات خطوط ممتدة تصل إلى الحد الأقصى المدعوم من الأجهزة، وهو 900 m، خفض معدل الباود بشكل كبير للتغلب على سعة الكابل، إلى جانب استخدام كابلات تسلسلية ممتازة منخفضة السعة ومُدرَّعة.
هل تُوصَّل هذه الوحدة مباشرةً بوحدات قواعد ناقل الإدخال والإخراج القياسية X20؟
لا. X20IF1020 هي وحدة واجهة متخصصة (إصدار فتحة IF) مصممة للإدخال مباشرة في فتحات الواجهة المخصصة الموجودة في وحدات معالجة X20 المركزية أو وحدات التحكم في أنظمة X20. ولا يمكن تركيبها على قواعد ناقل اللوحة الخلفية القياسية لوحدات الإدخال والإخراج X20 إلى جانب شرائح الإدخال والإخراج الرقمية أو التناظرية.
كيف يحمي العزل الكهربائي المدمج نظام التحكم؟
يقطع العزل الجلفاني الاتصال الكهربائي المباشر بين جهاز المجال (مثل ميزان وزن بعيد، أو ماسح باركود صناعي، أو مودم قديم) ولوحة الناقل الخلفية لوحدة التحكم المنطقية القابلة للبرمجة المضيفة. إذا تعرض جهاز المجال لارتفاع مفاجئ في الجهد أو لاختلاف كبير في جهد الأرضي، تمتص طبقة العزل الطاقة وتحمي وحدة المعالجة المركزية لوحدة التحكم المنطقية الرئيسية من عطل كارثي.
تحذير بشأن تثبيت الموصل: قد تؤدي الاهتزازات الميكانيكية إلى إرخاء واجهات D-sub القياسية بمرور الوقت. يجب على فنيي الموقع استخدام آلية التثبيت اللولبية المدمجة في غلاف موصل الكابل، وشد مسماري التثبيت إلى عزم دقيق قدره 0.40 Nm داخل دعامات تثبيت X20IF1020 لضمان ضغط تلامس مستمر.
استخدم دائمًا كابلات اتصال تسلسلية عالية الجودة ومُدرَّعة بضفيرة نحاسية. تجنب تمرير خطوط بيانات RS232 بالتوازي مع خطوط الكهرباء ذات الجهد العالي للتيار المتردد، أو مخارج محركات مغيرات التردد (VFD)، أو خطوط الموصلات الحثية ذات التيار العالي داخل مجاري الأسلاك في الخزانة. صِل ضفيرة تدريع الكابل بلوحة التأريض الوظيفي (FE) مباشرة قبل اقتران غلاف الكابل بموصل D-sub الذكر ذي 9 دبابيس.
قبل إدخال وحدة الواجهة X20IF1020، افصل مصدر طاقة التيار المستمر الرئيسي 24 VDC عن كتلة وحدة المعالجة المركزية X20 المضيفة. حاذِ بطاقة وحدة الواجهة بعناية مع مسارات فتحة واجهة وحدة المعالجة المركزية المخصصة. اضغط على الوحدة بسلاسة داخل الفتحة حتى تستقر اللوحة الأمامية تمامًا بمحاذاة هيكل وحدة المعالجة المركزية ويُفعَّل نظام القفل الميكانيكي بالكامل. قد تؤدي إعادة توصيل الطاقة إلى بطاقة واجهة غير محاذاة إلى تلف دائم في دبابيس تلامس الواجهة.
