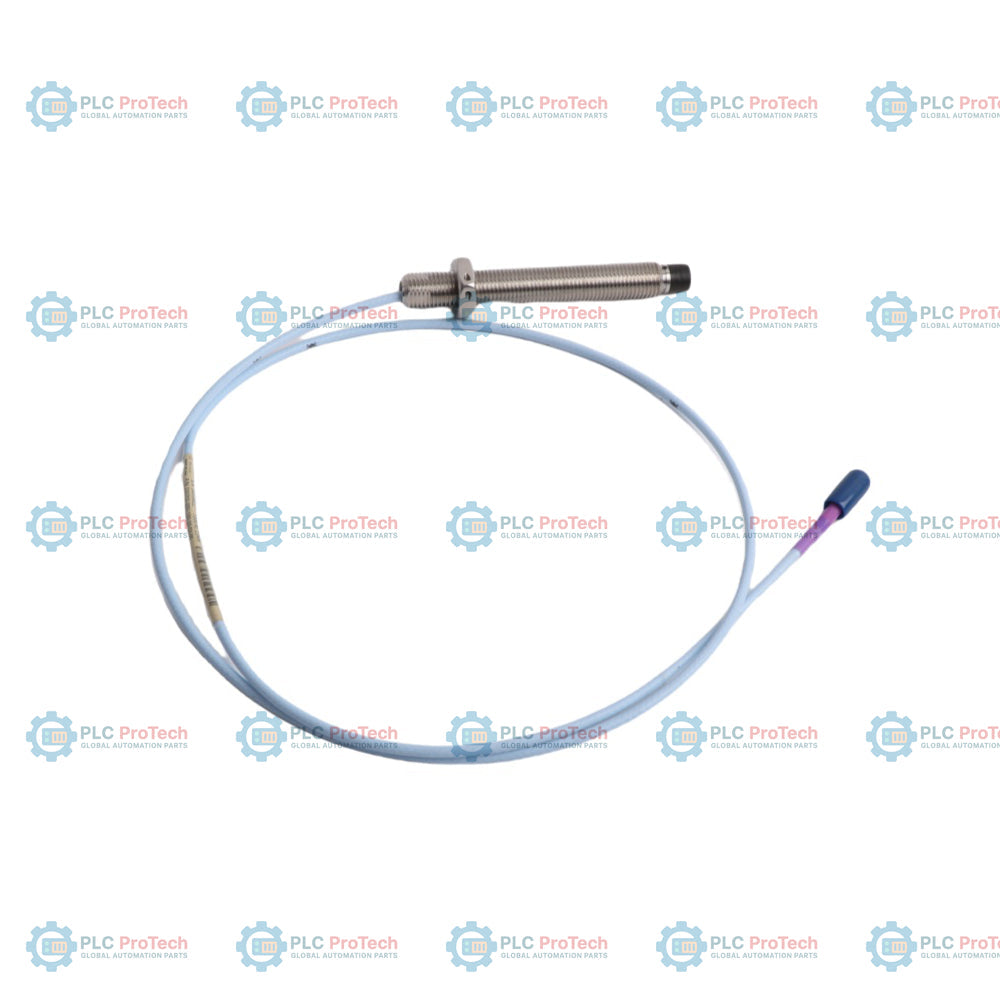

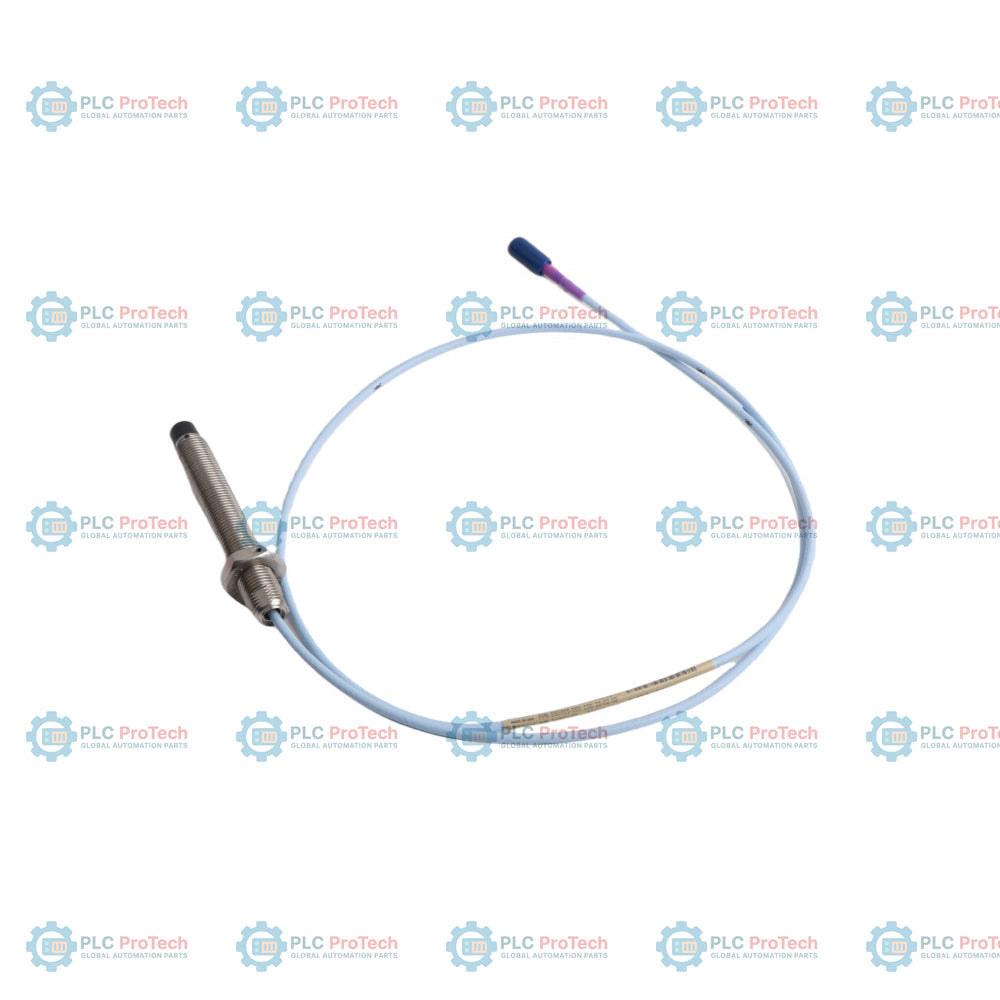

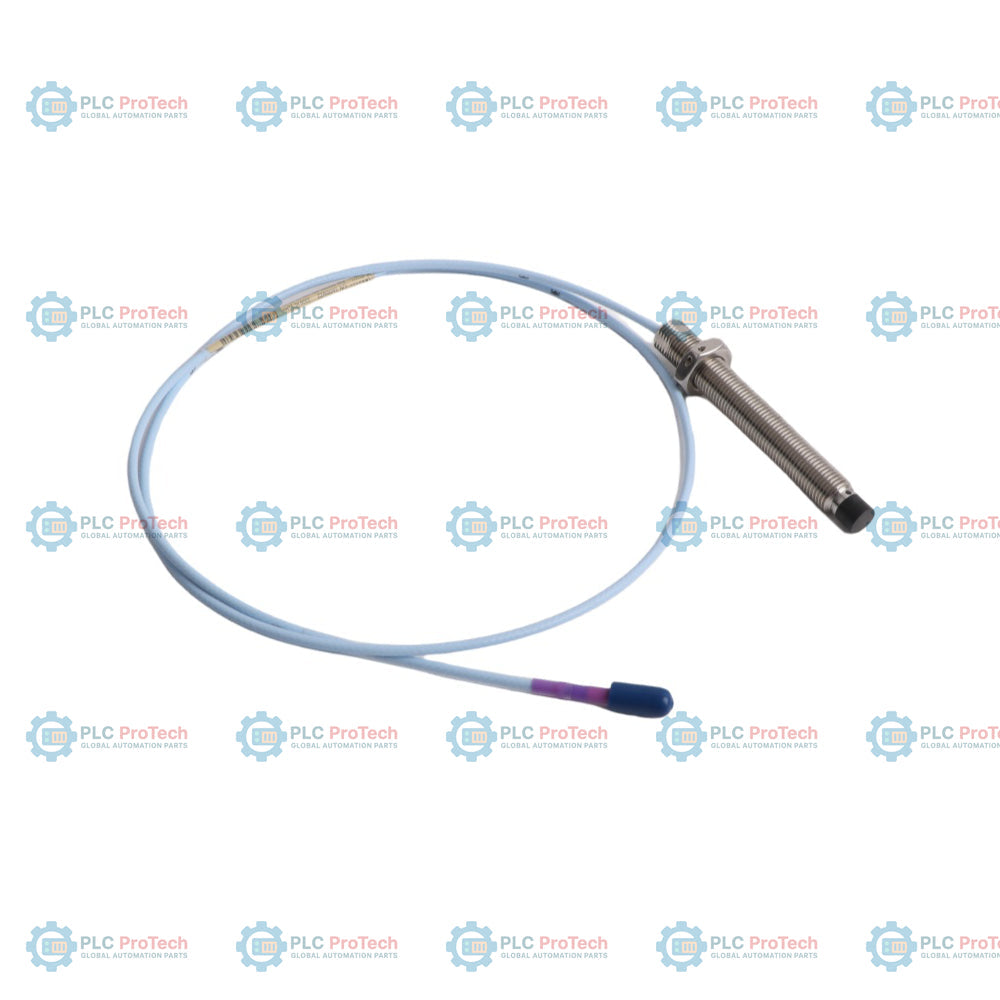

يحدد الخيار 000 (طول غير ملولب قدره 0 مم)، والخيار 100 (طول هيكل قدره 100 مم)، والخيار 11 (موصل ClickLoc مع واقٍ وكابل FluidLoc) تكوين مسبار الاقتراب المتري 3300 XL مقاس 11 مم — 330703-000-100-10-11-00.
يعمل هذا المسبار ضمن نظام محوّل 3300 XL مقاس 11 مم لتوفير قياسات غير تلامسية لاهتزاز العمود وإزاحته على الآلات الدوارة المزودة بمحامل غشائية مائعة. يتميز الهيكل الملولب المتري M14 x 1.5 بأنه غير مدرع، ويضم كابلًا بطول إجمالي قدره 1.0 متر. ويمنع تكوين كابل FluidLoc الزيت والسوائل الأخرى من الانتقال عبر الجزء الداخلي للكابل إلى خارج هيكل الآلة، بينما يضيف واقي موصل ClickLoc المدمج حماية إضافية من الرطوبة البيئية في البيئات الصناعية.
| مقطع الخيار | قيمة الرمز | المعنى / الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330703-000-100-10-11-00 | مسبار اقتراب 3300 XL مقاس 11 مم، لولب M14 x 1.5، من دون تدريع |
| A - خيار الطول غير الملولب | 000 | طول غير ملولب 0 مم |
| B - خيار طول الهيكل الكلي | 100 | طول الهيكل الكلي 100 مم |
| C - خيار الطول الإجمالي | 10 | إجمالي الطول 1.0 متر (3.3 قدم) |
| D - خيار الموصل ونوع الكابل | 11 | موصل ClickLoc محوري صغير مع واقٍ للموصل، وكابل FluidLoc |
| E - خيار اعتماد الوكالة | 00 | غير مطلوب |
| الشركة المصنّعة | بنتلي نيفادا |
| رقم الجزء / الطراز | 330703-000-100-10-11-00 |
| نظام محول الطاقة | 3300 XL 11 مم |
| حجم السن | سن متري M14 x 1.5 |
| خيار التدريع | من دون تدريع |
| الطول غير الملولب | 0 مم |
| طول الغلاف | 100 مم |
| نوع الكابل | كابل FluidLoc |
| نوع الموصل | محوري مصغر ClickLoc |
| واقي الموصل | مضمّن |
| الطول الإجمالي للمسبار | 1.0 متر (3.3 قدم) |
| النطاق الخطي | 4.0 مم (160 mils)، بدءًا من نحو 0.5 مم (20 mils) من الهدف |
| إعداد الفجوة الموصى به | 2.5 مم (100 mils) |
| معامل التدريج التزايدي (ISF) | 3.94 V/mm (100 mV/mil) اسمي |
| مادة طرف المسبار | كبريتيد متعدد الفينيلين (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 304 (SST) |
| عازل الكابل | فلوريد الإيثيلين والبروبيلين (FEP) |
| مادة الموصل | نحاس مطلي بالذهب |
| عزم غلاف المسبار (الحد الأقصى المصنف) | 63.3 N-m (560 in-lb) |
| عزم غلاف المسبار (الموصى به) | 21.1 N-m (187 in-lb) |
| قوة الشد (الحد الأقصى المصنف) | 330 N (75 lb) من غلاف المسبار إلى سلك توصيل المسبار |
| الحد الأدنى لنصف قطر انحناء الكابل | 25.4 مم (1.0 بوصة) |
| درجة حرارة التشغيل والتخزين | من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| تصنيف ضغط المسبار | محكم الإغلاق بحلقة منع تسرب دائرية من Viton بين الطرف والغلاف |
| الرطوبة النسبية | تكاثف بنسبة 100%، وغير قابل للغمر عند حماية الموصلات |
| اعتمادات الجهات المختصة | غير مطلوب (الخيار 00) |
لا تحمل هذه التهيئة (الخيار 00) شهادات للمناطق الخطرة. وهي متوافقة مع التوجيهات الكهربائية الصناعية القياسية، بما في ذلك:
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330703-000-100-10-11-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبار قرب 3300 XL مقاس 11 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 180ج
Dimensions: 50 مم × 100 مم × 100 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
