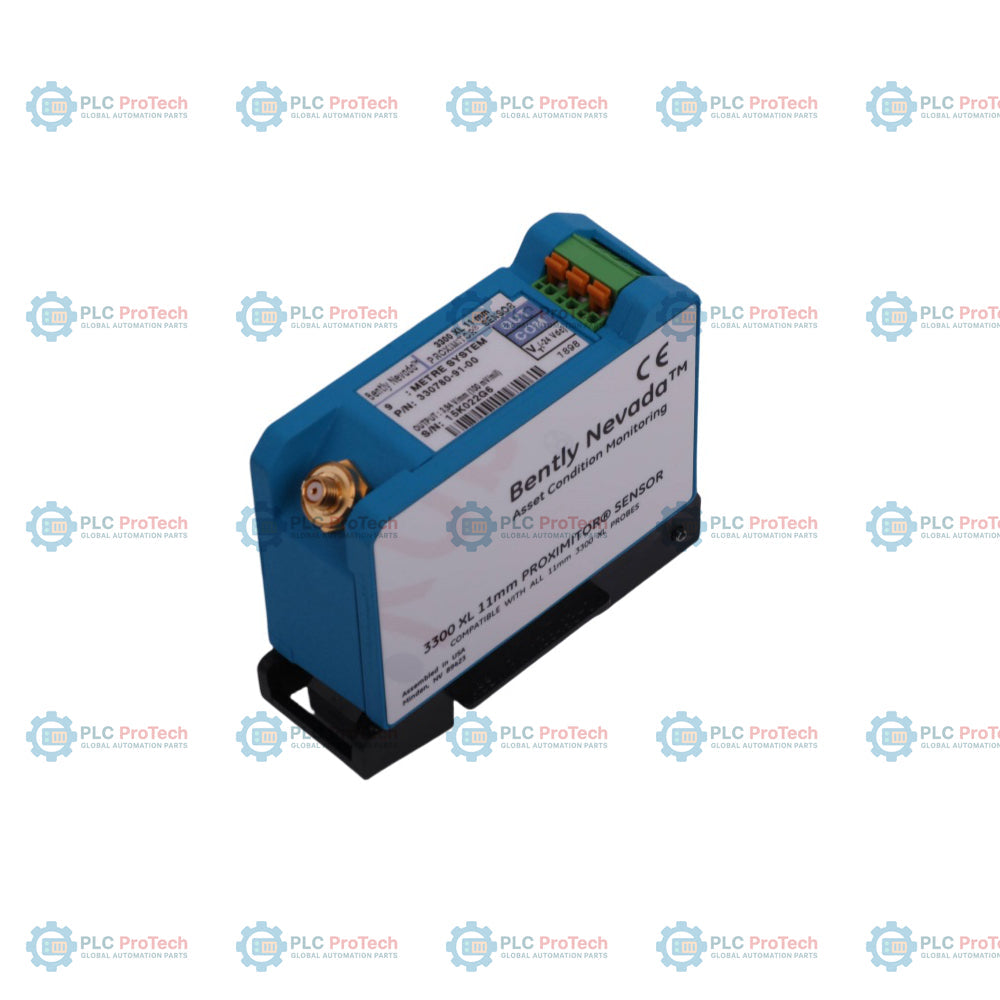

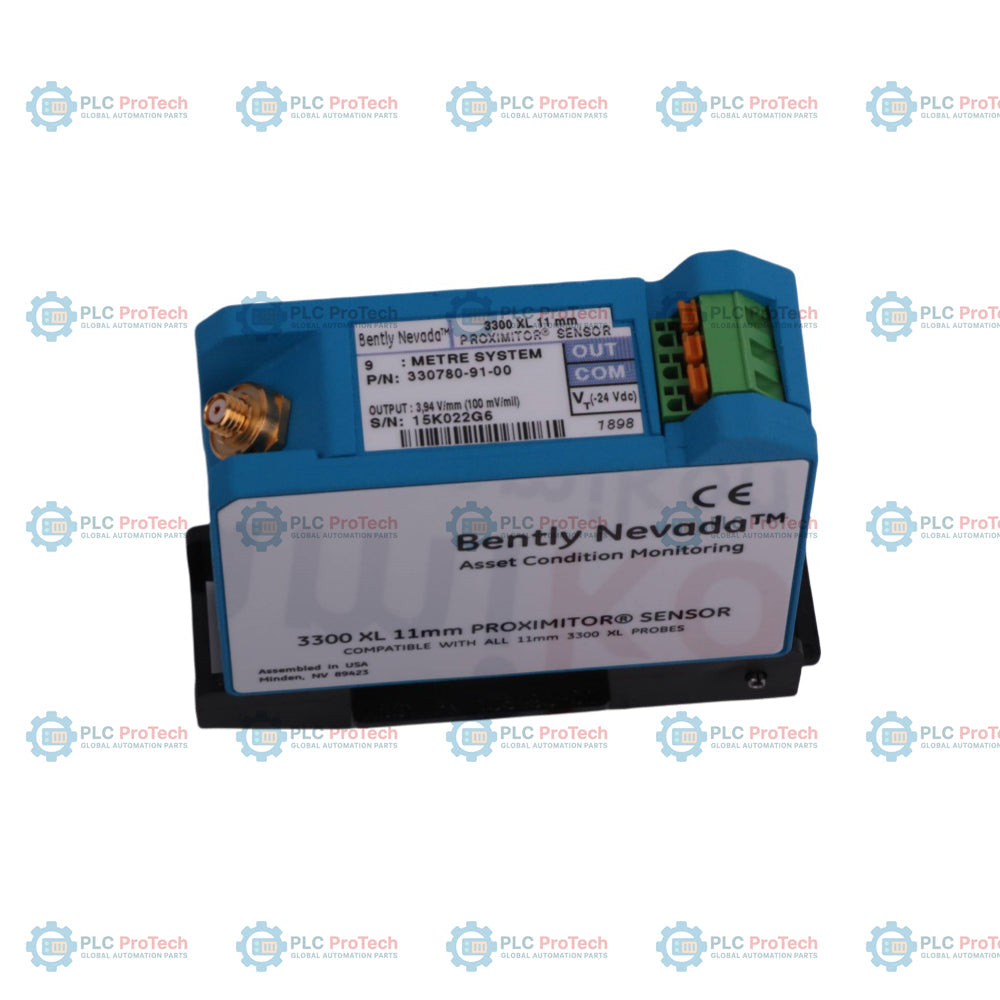

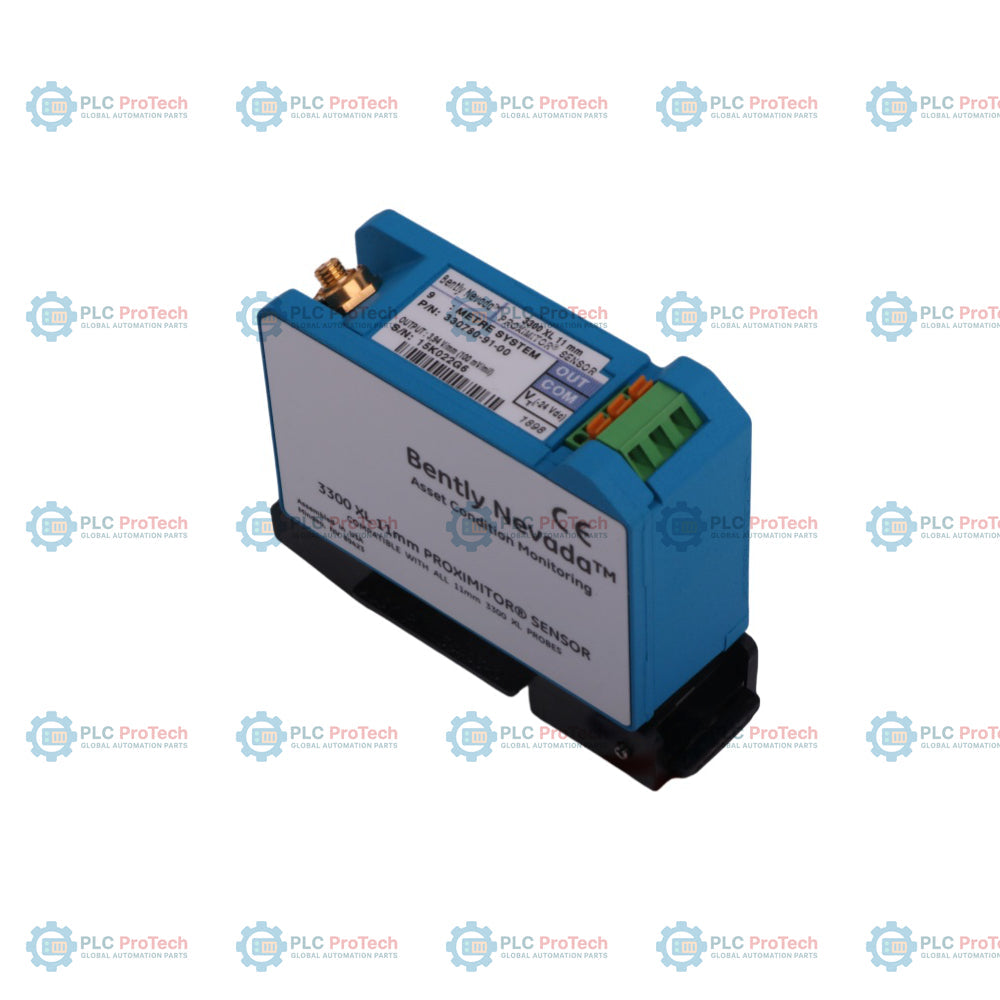

330780-91-00مستشعر Proximitor 3300 XL 11 مم مُهيأ لطول نظام إجمالي قدره 9.0 أمتار، مع تركيب على قضيب DIN مقاس 35 مم ومن دون اعتمادات للمناطق الخطرة. يعمل هذا التكوين المحدد ضمن نظام محول القرب 3300 XL 11 مم، إذ يستقبل الإدخال من مجس 11 مم متوافق وكابل تمديد، ويُخرج جهدًا خطيًا متناسبًا مع المسافة بين طرف المجس وسطح الهدف.
يوفر هذا المستشعر المركب على قضيب DIN عامل قياس قدره 3.94 فولت/مم (100 ملي فولت/ميل). ويُستخدم في الآلات الدوارة الحرجة مثل التوربينات البخارية والضواغط والمضخات لقياس موضع الدفع المحوري والاهتزاز الشعاعي وإشارات مرجع الطور. يتطلب خيار طول النظام البالغ 9.0 أمتار توافق أطوال المجس وكابل التمديد الإجمالية البالغة 9.0 أمتار للحفاظ على معايرة النظام وأدائه.
تشمل تطبيقات مراقبة اهتزاز الآلات وموضعها النموذجية ما يلي:
| الخيار | الرمز الموجود على وحدة SKU هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330780-91-00 | مستشعر Proximitor 3300 XL 11 مم |
| A - الطول الإجمالي والتركيب | 91 | طول النظام 9.0 أمتار (29.5 قدمًا)، تركيب DIN |
| B - اعتماد الوكالة | 00 | غير مطلوب |
| المعلمة | القيمة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رقم الجزء | 330780-91-00 |
| نظام محول الطاقة | 3300 XL 11 مم |
| النطاق الخطي | 4.0 مم (160 ميل) |
| إعداد الفجوة الموصى به | 2.5 مم (100 ميل) |
| عامل القياس | 3.94 فولت/مم (100 ملي فولت/ميل) |
| ممانعة الخرج | 50 ohms |
| طول النظام | 9.0 أمتار (29.5 قدمًا) |
| نوع التركيب | تركيب على سكة DIN بعرض 35 mm (الخيار 91) |
| مادة الهيكل | ألومنيوم A380 |
| متطلبات طاقة الدخل | من -17.5 Vdc إلى -26 Vdc (استهلاك أقصى 12 mA من دون حواجز) |
| حساسية مصدر التغذية | تغير أقل من 2 mV في جهد الخرج لكل تغير مقداره فولت واحد في جهد الدخل |
| نطاق درجة حرارة التشغيل | من -52 degC إلى +100 degC (من -62 degF إلى +212 degF) |
| الرطوبة النسبية | تكاثف بنسبة 100%، غير قابل للغمر (مع موصلات محمية) |
| الوزن النموذجي للمستشعر | 255 g (9 oz) |
| الأبعاد (الارتفاع × العرض × العمق) | 89.4 mm x 70.8 mm x 31.7 mm |
| حدود توصيلات الأسلاك الميدانية | بحد أقصى 305 أمتار (1000 قدم) بين المستشعر ووحدة المراقبة |
| نطاق طرف السلك | 0.2 إلى 1.5 mm2 (16 إلى 24 AWG) |
| تعريف الطرف | وظيفة / توصيل الأسلاك |
|---|---|
| VT | طرف الجهد (دخل التغذية: -17.5 Vdc إلى -26 Vdc) |
| COM | مشترك (أرضي الإشارة / عودة التغذية) |
| OUT | إشارة الخرج (خرج جهد خطي متناسب، 3.94 V/mm) |
| موصل محوري | موصل ClickLoc محوري مصغر إلى كابل تمديد 3300 XL |
تأكد من اتباع ممارسات التركيب والتوصيل الكهربائي الصحيحة أثناء التثبيت:
| المعيار / الجهة المختصة | التفاصيل / مستوى الامتثال |
|---|---|
| FCC | متوافق مع الجزء 15 من قواعد FCC |
| توجيه التوافق الكهرومغناطيسي | 2014/30/EU (EN 61000-6-2، EN 61000-6-4) |
| توجيه RoHS | 2011/65/EU |
| توجيه RoHS الصيني | تصنيف EFUP لمدة 15 عامًا وفقًا للمعيار SJ/T 11364-2024 |
| السلامة الوظيفية | إمكانية SIL 2 (HFT = 0)، وإمكانية SIL 3 (HFT = 1) |
| موافقات الجهات المختصة | الخيار 00: لا يلزم الحصول على موافقات الجهات المختصة بالمناطق الخطرة |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330780-91-00
Country of origin:الولايات المتحدة
نوع المنتج: 3300 XL مستشعر Proximitor مقاس 11 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 255ج
Dimensions: 89.4 مم × 70.8 مم × 31.7 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
330780-91-00مستشعر Proximitor 3300 XL 11 مم مُهيأ لطول نظام إجمالي قدره 9.0 أمتار، مع تركيب على قضيب DIN مقاس 35 مم ومن دون اعتمادات للمناطق الخطرة. يعمل هذا التكوين المحدد ضمن نظام محول القرب 3300 XL 11 مم، إذ يستقبل الإدخال من مجس 11 مم متوافق وكابل تمديد، ويُخرج جهدًا خطيًا متناسبًا مع المسافة بين طرف المجس وسطح الهدف.
يوفر هذا المستشعر المركب على قضيب DIN عامل قياس قدره 3.94 فولت/مم (100 ملي فولت/ميل). ويُستخدم في الآلات الدوارة الحرجة مثل التوربينات البخارية والضواغط والمضخات لقياس موضع الدفع المحوري والاهتزاز الشعاعي وإشارات مرجع الطور. يتطلب خيار طول النظام البالغ 9.0 أمتار توافق أطوال المجس وكابل التمديد الإجمالية البالغة 9.0 أمتار للحفاظ على معايرة النظام وأدائه.
تشمل تطبيقات مراقبة اهتزاز الآلات وموضعها النموذجية ما يلي:
| الخيار | الرمز الموجود على وحدة SKU هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330780-91-00 | مستشعر Proximitor 3300 XL 11 مم |
| A - الطول الإجمالي والتركيب | 91 | طول النظام 9.0 أمتار (29.5 قدمًا)، تركيب DIN |
| B - اعتماد الوكالة | 00 | غير مطلوب |
| المعلمة | القيمة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رقم الجزء | 330780-91-00 |
| نظام محول الطاقة | 3300 XL 11 مم |
| النطاق الخطي | 4.0 مم (160 ميل) |
| إعداد الفجوة الموصى به | 2.5 مم (100 ميل) |
| عامل القياس | 3.94 فولت/مم (100 ملي فولت/ميل) |
| ممانعة الخرج | 50 ohms |
| طول النظام | 9.0 أمتار (29.5 قدمًا) |
| نوع التركيب | تركيب على سكة DIN بعرض 35 mm (الخيار 91) |
| مادة الهيكل | ألومنيوم A380 |
| متطلبات طاقة الدخل | من -17.5 Vdc إلى -26 Vdc (استهلاك أقصى 12 mA من دون حواجز) |
| حساسية مصدر التغذية | تغير أقل من 2 mV في جهد الخرج لكل تغير مقداره فولت واحد في جهد الدخل |
| نطاق درجة حرارة التشغيل | من -52 degC إلى +100 degC (من -62 degF إلى +212 degF) |
| الرطوبة النسبية | تكاثف بنسبة 100%، غير قابل للغمر (مع موصلات محمية) |
| الوزن النموذجي للمستشعر | 255 g (9 oz) |
| الأبعاد (الارتفاع × العرض × العمق) | 89.4 mm x 70.8 mm x 31.7 mm |
| حدود توصيلات الأسلاك الميدانية | بحد أقصى 305 أمتار (1000 قدم) بين المستشعر ووحدة المراقبة |
| نطاق طرف السلك | 0.2 إلى 1.5 mm2 (16 إلى 24 AWG) |
| تعريف الطرف | وظيفة / توصيل الأسلاك |
|---|---|
| VT | طرف الجهد (دخل التغذية: -17.5 Vdc إلى -26 Vdc) |
| COM | مشترك (أرضي الإشارة / عودة التغذية) |
| OUT | إشارة الخرج (خرج جهد خطي متناسب، 3.94 V/mm) |
| موصل محوري | موصل ClickLoc محوري مصغر إلى كابل تمديد 3300 XL |
تأكد من اتباع ممارسات التركيب والتوصيل الكهربائي الصحيحة أثناء التثبيت:
| المعيار / الجهة المختصة | التفاصيل / مستوى الامتثال |
|---|---|
| FCC | متوافق مع الجزء 15 من قواعد FCC |
| توجيه التوافق الكهرومغناطيسي | 2014/30/EU (EN 61000-6-2، EN 61000-6-4) |
| توجيه RoHS | 2011/65/EU |
| توجيه RoHS الصيني | تصنيف EFUP لمدة 15 عامًا وفقًا للمعيار SJ/T 11364-2024 |
| السلامة الوظيفية | إمكانية SIL 2 (HFT = 0)، وإمكانية SIL 3 (HFT = 1) |
| موافقات الجهات المختصة | الخيار 00: لا يلزم الحصول على موافقات الجهات المختصة بالمناطق الخطرة |
