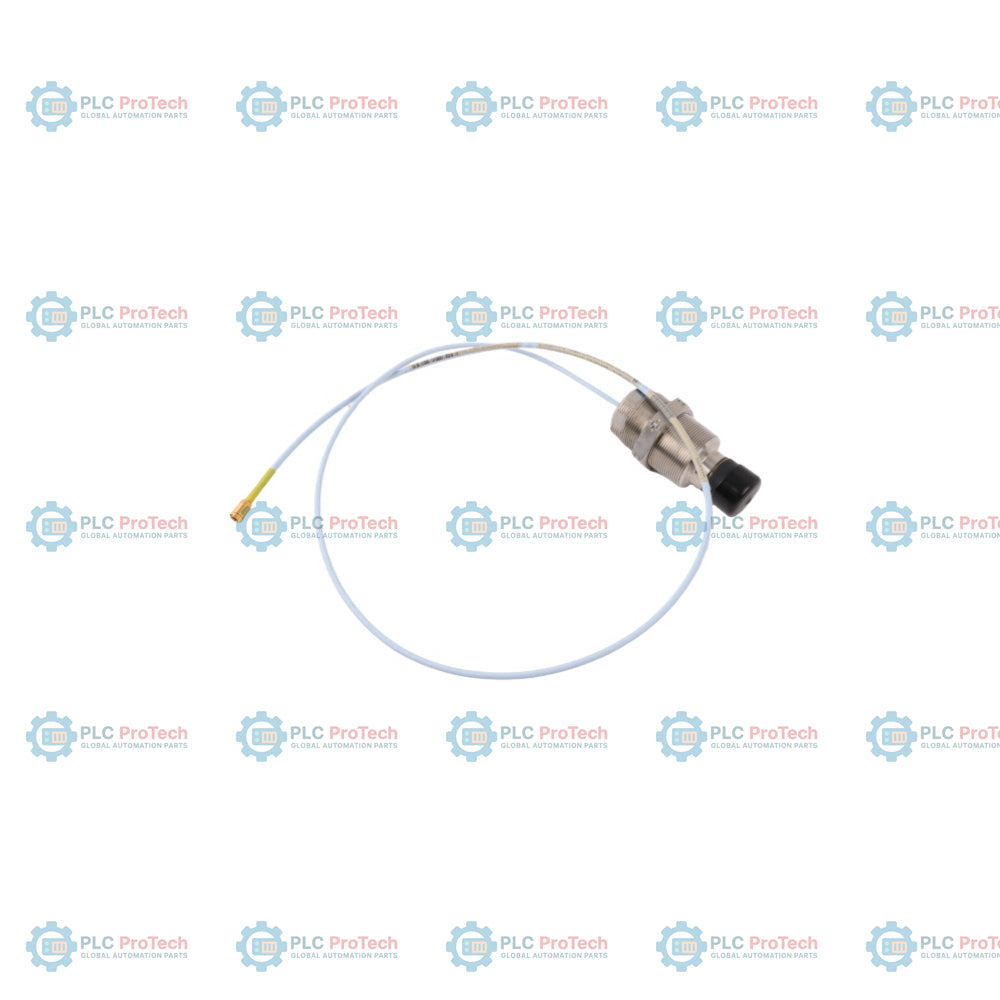

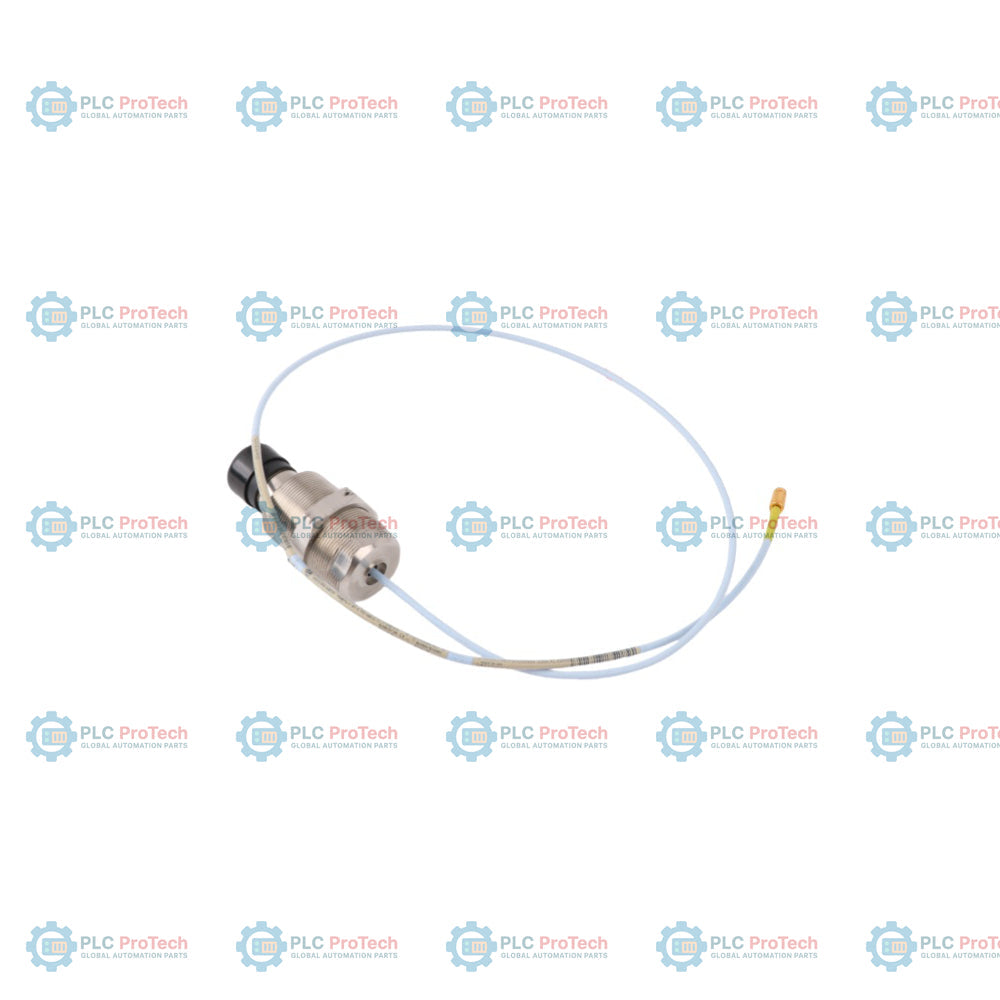

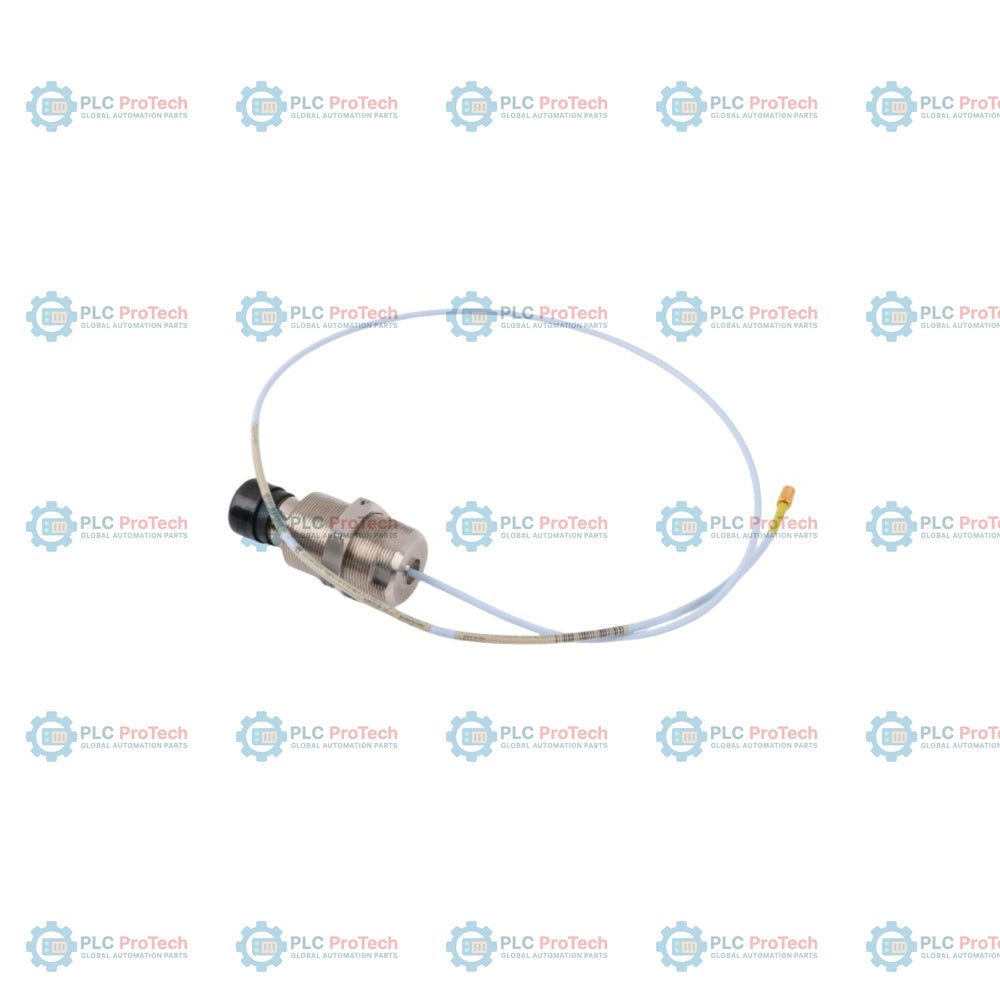

يحدد الخيار 06 (القلاوظ المتري M39x1.5)، والخيار 000 (طول غير ملولب قدره 0 مم)، والخيار 070 (طول الحاوية 70 مم) البنية المادية للطراز 330851-06-000-070-10-00-05، وهو مسبار تقارب 3300 XL مقاس 25 مم مصمم لقياسات التمدد التفاضلي للأهداف الكبيرة والإزاحة المحورية.
بخلاف إصدارات المسبار ذات المظهر القياسي التي تستخدم قلاوظ إنجليزية أصغر (مثل القلاوظ 1-1/2-12 ضمن الخيار 01) أو قلاوظ مترية قياسية (مثل القلاوظ M30x2 ضمن الخيار 02)، يستخدم هذا التكوين قلاوظًا متريًا متينًا M39x1.5 مع صامولة قفل مقاس 45 مم وسطحَي مفتاح مقاس 36 مم. بالإضافة إلى ذلك، يُورَّد هذا المسبار بكابل FluidLoc ثلاثي المحاور غير مُدرّع بطول 1.0 متر (الخياران 10 و00)، ويحمل عدة اعتمادات من الهيئات للمناطق الخطرة (الخيار 05) لضمان التوافق مع أنظمة حماية الآلات الحرجة.
تشمل التطبيقات النموذجية ما يلي:
| الخيار / المقطع | الرمز على وحدة SKU هذه | الوصف / المعنى |
|---|---|---|
| رقم الجزء القابل للطلب | 330851-06-000-070-10-00-05 | مسبار القرب 3300 XL مقاس 25 مم، سن لولبي M39x1.5 |
| A - خيار نوع غلاف المسبار | 06 | سن لولبي M39x1.5 (غلاف متري، تركيب قياسي مع صامولة قفل مقاس 45 مم وسطحَي مفتاح مقاس 36 مم) |
| B - خيار الطول غير الملولب | 000 | 0 مم (ملولب بالكامل) |
| C - خيار الطول الكلي للغلاف | 070 | طول الغلاف الكلي 70 مم |
| D - خيار الطول الإجمالي | 10 | إجمالي طول الكابل 1.0 متر (3.3 قدم) |
| E - خيار التدريع | 00 | من دون تدريع (كابل FluidLoc قياسي معزول بـ PFA) |
| F - خيار اعتماد الوكالة | 05 | اعتمادات متعددة (CSA، ATEX، IECEx) |
| المعلمة | المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| سلسلة المنتجات | نظام محول القرب 3300 XL مقاس 25 مم |
| رقم الجزء | 330851-06-000-070-10-00-05 |
| نوع سن غلاف المسبار | سن لولبي متري M39x1.5 (الخيار 06) |
| صامولة القفل والأسطح المسطحة | مزود بصامولة قفل مقاس 45 مم وسطحَي مفتاح مقاس 36 مم |
| طول الغلاف غير الملولب | 0 مم (الخيار 000) |
| الطول الكلي للغلاف | 70 مم (الخيار 070) |
| إجمالي طول كابل المسبار | 1.0 متر (3.3 قدم) (الخيار 10) |
| خيار تدريع الكابل | من دون تدريع (كابل FluidLoc قياسي بغطاء PFA) (الخيار 00) |
| النطاق الخطي | 12.7 مم (500 ميل) اسميًا |
| حدود النطاق الخطي | يبدأ تقريبًا من 0.63 مم (25 ميل) إلى 13.33 مم (525 ميل) من الهدف |
| معامل المقياس المتوسط (ASF) | 0.787 فولت/مم (20 مللي فولت/ميل) اسميًا |
| انحراف DSL (DSL) | أقل من +/-0.31 مم (+/-12 ميل) على النطاق الخطي |
| الحد الأدنى الموصى به لحجم الهدف | هدف مسطح بقطر 61 مم (2.4 بوصة) |
| استجابة تردد النظام | من 0 إلى 2.7 كيلوهرتز (+0، -3 ديسيبل نموذجيًا مع أسلاك ميدانية يصل طولها إلى 305 م / 1000 قدم) |
| مقاومة التيار المستمر للمسبار | 6.2 +/- 0.5 أوم (الموصل المركزي إلى الموصل الخارجي R_PROBE) |
| مادة طرف المسبار | بولي إيثر إيثر كيتون (PEEK) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 304 (SST) |
| تركيب كابل المسبار | كابل FluidLoc ثلاثي المحاور بقدرة 75 أوم، معزول بمادة بيرفلوروألكوكسي إيثيلين (PFA) |
| مادة الموصل | نحاس أصفر مطلي بالذهب ونحاس بيريليوم مطلي بالذهب |
| نطاق درجة حرارة التشغيل (المسبار/الكابل) | -55 إلى +177 درجة مئوية (-67 إلى +350 درجة فهرنهايت) |
| قوة الشد (من غلاف المسبار إلى السلك الرئيسي) | مصنّف بحد أقصى 330 N (75 رطل) |
| قوة الشد (من السلك الرئيسي إلى كابل التمديد) | مصنّف بحد أقصى 270 N (60 رطل) |
| عزم المسبار (سن لولبي M39x1.5) | موصى به: 68 N-m (50 قدم-رطل)؛ الحد الأقصى: 163 N-m (120 قدم-رطل) |
| عزم الدوران من موصل إلى موصل | يُوصى بالربط بالإصبع؛ بحد أقصى 0.565 N-m (5 in-lb) |
| توافق طول كابل النظام | يجب أن يساوي طول النظام الإجمالي 5.0 أمتار أو 9.0 أمتار عند استخدامه مع كابل التمديد 330854 ومستشعر Proximitor 330850 |
| التوصيل المحوري | الوصف |
|---|---|
| الموصل المركزي | مسار إشارة التردد اللاسلكي |
| الموصل الخارجي | درع وعودة التأريض |
لضمان تشغيل المحوّل بأمان وسلامة، اتبع إرشادات التركيب التالية:
تم اعتماد هذا المحوّل ضمن حزم متعددة لشهادات المناطق الخطرة (الخيار 05)، بما في ذلك:
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330851-06-000-070-10-00-05
Country of origin:الولايات المتحدة
نوع المنتج: مسبار قرب 3300 XL مقاس 25 مم
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 350ج
Dimensions: 70 مم × 120 مم × 120 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
