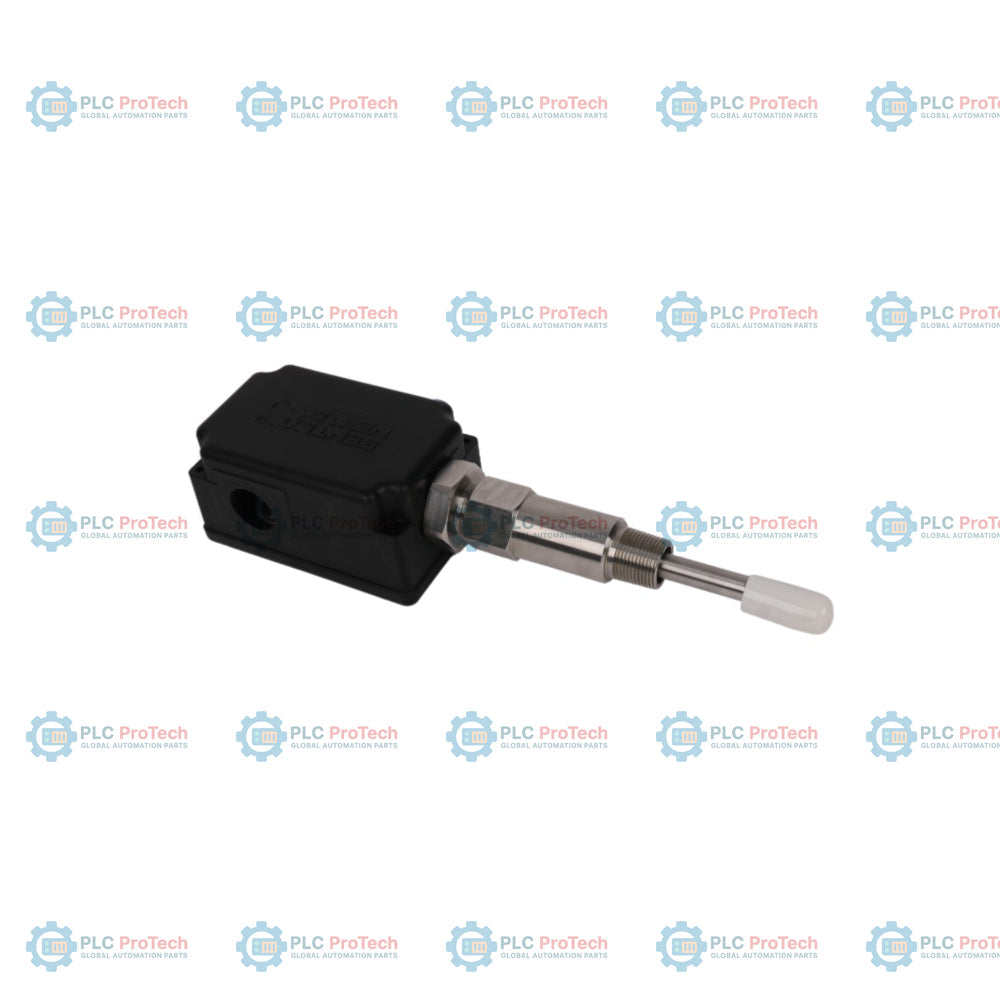

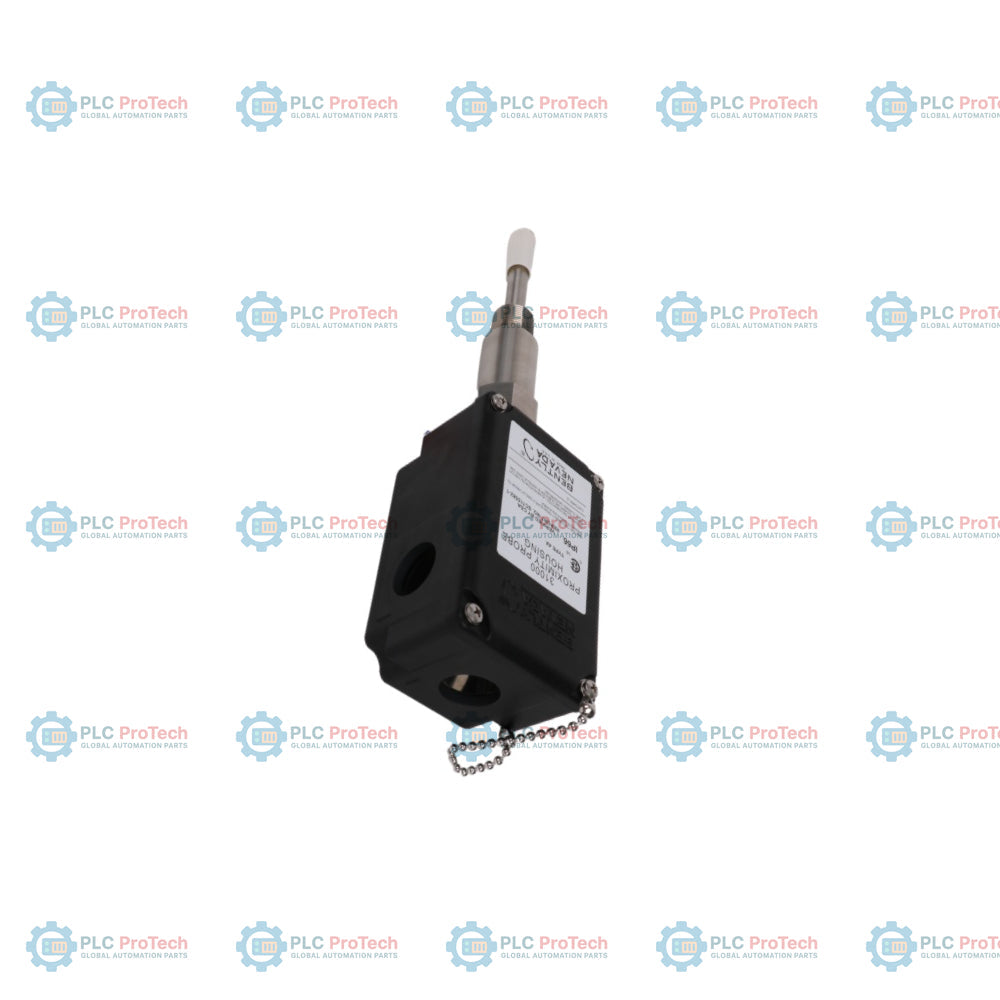

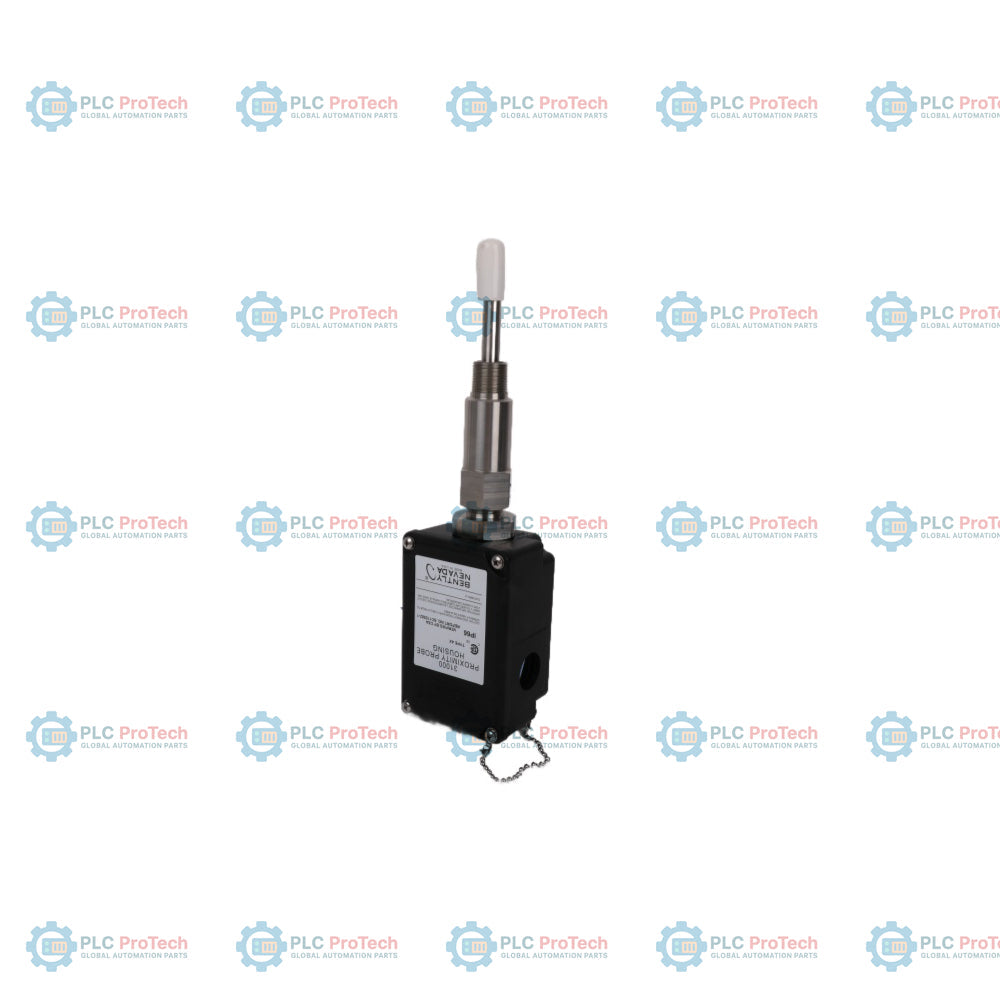

Bently Nevada 330880-28-20-038-00-02 محول تقارب PROXPAC XL

SKU 330880-28-20-038-00-02

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330880-28-20-038-00-02
Origin الولايات المتحدة
نوع المنتج: محوّل القرب PROXPAC XL
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 0.25 kg
Dimensions: 60 مم × 110 مم × 110 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

الكمية

Call sales Contact

Product Description

الوصف

يحدد الخيار 28 (مسبار 3300 XL مقاس 8 مم مع اعتمادات متعددة) والخيار 20 (محوّل مباعدة بطول 2.0 بوصة) التصميم الميكانيكي والكهربائي الدقيق لتجميعة محوّل التقارب 330880-28-20-038-00-02 المتكاملة PROXPAC XL. يدمج هذا التصميم مسبار تقارب 3300 XL مقاس 8 مم ومستشعر Proximitor المطابق له بطول متر واحد مباشرةً داخل غطاء هيكل واحد ومتين. ومن خلال جمع هذه المكونات، تلغي التجميعة الحاجة إلى كابلات تمديد منفصلة وهياكل مخصصة لمستشعر Proximitor. ويتصل توصيل الأسلاك الميداني مباشرةً داخل حجرة التوصيلات في هيكل محوّل التقارب، مما يبسط تصميم النظام بشكل كبير، ويقلل فقدان الإشارة المرتبط بالموصلات، ويخفض تكاليف التركيب الإجمالية.

تتميز هذه التهيئة بطول اختراق للمسبار يبلغ 3.8 بوصات (97 مم) وفقاً للخيار 038، وتُورَّد بموجب الخيار 00 (من دون تجهيزات توصيل القنوات؛ وتشمل سدادتَي غلاف وحلقتَي إحكام). وتستخدم الخيار 02، الذي يوفر سن تركيب خارجي للغلاف من نوع 3/4-14 NPT لتثبيت الوحدة بغطاء الآلة. أما الهيكل نفسه فمصبوب من لدائن حرارية من كبريتيد البوليفينيلين (PPS) المقوّى بالزجاج، عالية المتانة ومقاومة للأشعة فوق البنفسجية، ومُدمج فيها ألياف موصلة لتبديد الشحنات الساكنة. وتختلف التهيئات الشقيقة ضمن هذه العائلة من خلال توفير سنون تركيب مترية، أو أطوال مختلفة لمحوّل المباعدة، أو تجهيزات توصيل قنوات معبأة مسبقاً، مما يجعل هذه الوحدة ذات السن الإنكليزي واختراق 3.8 بوصات التهيئة المثالية لأغلفة الآلات القياسية متوسطة العمق.

الميزات

دمج المسبار في الخيار 28: يتضمن مسبار تقارب 3300 XL مقاس 8 مم مركّباً مسبقاً مع اعتمادات متعددة (CSA وATEX وIECEx) للاستخدام في المناطق الخطرة.
طول المباعدة للخيار 20: يتضمن محوّل مباعدة بطول 2.0 بوصة (51 مم) لضبط موضع المسبار بالنسبة إلى العمود المستهدف.
اختراق الغلاف للخيار 038: مجهّز بطول غلاف مسبار يبلغ 3.8 بوصات (97 مم)، مناسب لاختراق أغلفة الآلات متوسطة العمق.
حزمة تجهيزات الخيار 00: تُشحن من دون تجهيزات توصيل القنوات الخارجية، وتحتوي بدلاً من ذلك على سدادتين بلاستيكيتين وحلقتي إحكام للتثبيت القياسي.
سن التركيب للخيار 02: يستخدم سن غلاف خارجي قياسي 3/4-14 NPT لتثبيت محول المباعدة.
هيكل من PPS المقوّى بالألياف الزجاجية: مصنوع من لدائن حرارية متقدمة مُشكّلة تحتوي على ألياف موصلة لتقوية الغلاف الخارجي ومنع مخاطر الكهرباء الساكنة.
تصميم مستقل بذاته: يقلل أعباء إدارة الكابلات من خلال إيواء عنصري المسبار والمستشعر في حاوية واحدة حاصلة على تصنيف IP66 وType 4X.

التطبيقات

مراقبة الاهتزاز الشعاعي والموضع المحوري على الأعمدة الدوارة عالية السرعة في التوربينات البخارية والتوربينات الغازية والضواغط.
تركيبات ميدانية مبسطة عندما يكون تركيب حاويات Proximitor منفصلة غير عملي بسبب قيود التخطيط المادي.
البيئات الصناعية الأكّالة أو شديدة الرطوبة، بما في ذلك مصافي البتروكيماويات ومحطات توليد الطاقة ومرافق معالجة الغاز.
تكامل مباشر مع أجهزة مراقبة حماية الآلات Bently Nevada 3500 و3300.

معلومات الطلب

الخيار / المقطع	الرمز في وحدة حفظ المخزون هذه	الوصف / المعنى
الطراز الأساسي	330880	محول تقارب PROXPAC XL، بسنون إنجليزية وغطاء
A - خيار المسبار والاعتمادات	28	مسبار 3300 XL مقاس 8 مم مع اعتمادات متعددة (CSA وATEX وIECEx)
B - خيار محول المباعدة	20	طول محول المباعدة 2.0 بوصة (51 مم)
C - خيار اختراق المسبار	038	طول اختراق غلاف المسبار 3.8 بوصة (97 مم) (البعد C)
D - خيار الوصلات	00	من دون وصلات؛ يتضمن سدادتين وحلقتي إحكام
E - خيار سن التركيب	02	3/4-14 NPT (مطلوب لخيار محول المباعدة)

المواصفات الفنية

الشركة المصنّعة	Bently Nevada (Baker Hughes)
رقم الجزء / الطراز	330880-28-20-038-00-02
سلسلة المنتج	مجموعة محول التقارب PROXPAC XL
نوع المسبار المدمج	مسبار تقارب 3300 XL مقاس 8 مم مع كابل بطول متر واحد
نوع المستشعر المدمج	مستشعر التقارب 3300 XL
النطاق الخطي	2 مم (80 ميل)، بدءًا من حوالي 0.25 مم (10 ميل) وحتى 2.3 مم (90 ميل)
نطاق خرج النظام	تقريبًا من -1 فولت تيار مستمر إلى -17 فولت تيار مستمر ضمن النطاق الخطي
معامل المقياس التزايدي (ISF)	7.87 فولت/مم (200 مللي فولت/ميل) +/- 5% ضمن نطاق 0 إلى +45 درجة مئوية (+32 إلى +113 درجة فهرنهايت)
الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL)	أقل من +/- 0.025 مم (+/- 1 ميل)
متطلبات الطاقة	يتطلب -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر (من دون حواجز) عند استهلاك أقصى يبلغ 12 مللي أمبير
مقاومة الخرج	50 أوم
استجابة التردد	من 0 إلى 10 kHz: +0، -3 dB مع ما يصل إلى 305 أمتار (1000 قدم) من أسلاك التوصيل الميدانية
الحد الأدنى لحجم الهدف	هدف مسطح بقطر 15.2 mm (0.6 in)
الحد الأدنى لقطر العمود	50.8 mm (2.0 in)
نطاق درجة حرارة المسبار	التشغيل: -52 degC إلى +177 degC (-62 degF إلى +351 degF)
درجة حرارة تشغيل الهيكل	-52 degC إلى +100 degC (-62 degF إلى +212 degF)
درجة حرارة تخزين الهيكل	-52 degC إلى +105 degC (-62 degF إلى +221 degF)
الرطوبة النسبية	تكاثف بنسبة 100%، غير قابل للغمر (عند حماية الموصلات)
مادة الهيكل	لدن حراري من كبريتيد البولي فينيلين (PPS) مقوّى بالألياف الزجاجية ومقاوم للأشعة فوق البنفسجية (UV)، مع ألياف موصلة
مادة الجلبة والسلسلة	فولاذ مقاوم للصدأ AISI 304
الجلبة الخارجية والبراغي	فولاذ مقاوم للصدأ AISI 303
مادة الحلقة الدائرية لجلبة المسبار	نيوبरीन
مادة عزل الاهتزاز	سيليكون خلوي فائق الليونة

إرشادات التركيب

ضبط الفجوة: يتيح تصميم الجلبة الملولبة ضبطًا ميكانيكيًا بمقدار +/- 12.7 mm (+/- 0.5 in) من نقطة الإدخال الاسمية. تأكد من ضبط فجوة المسبار على القيمة القياسية 1.27 mm (50 mils) قبل التثبيت.
عزم الربط المطلوب: أحكم ربط صامولة تثبيت الهيكل بعزم 29.5 N-m (260 in-lb)، وصامولة قفل جلبة المسبار الخارجية بعزم 39.3 N-m (350 in-lb) للحفاظ على إحكام موثوق للعملية.
إحكام إغلاق القنوات: يجب على المستخدمين إحكام إغلاق جميع مداخل القنوات لمنع انتقال الرطوبة عبر قناة التوصيل الميدانية إلى حجرة أطراف التوصيل الرئيسية. أحكم ربط براغي الغطاء بشكل صحيح للحفاظ على حماية النوع 4X وIP66.
التأريض الكهروستاتيكي: تأكد من دمج بطانة التأريض المعدنية الداخلية واللوحة بشكل صحيح في حلقة تأريض النظام لتبديد الشحنات الكهروستاتيكية بفعالية.

الامتثال والشهادات

أمريكا الشمالية (CSA): الفئة I، المنطقة 0: AEx/Ex ia IIC T4/T5 Ga؛ الفئة I، القسم 2، المجموعات A وB وC وD.
ATEX/IECEx: Ex ia IIC T4/T5 Ga؛ Ex ia IIIC T90C/T105C Dc؛ Ex nA IIC T4/T5 Gc؛ Ex ec IIC T4/T5 Gc.
علامة CE: متوافق مع توجيه الجماعة الأوروبية للتوافق الكهرومغناطيسي EMC 2014/30/EU وتوجيه RoHS 2011/65/EU.
الحماية من الدخول: مصنّف للبيئات من النوع 4X وIP66.
