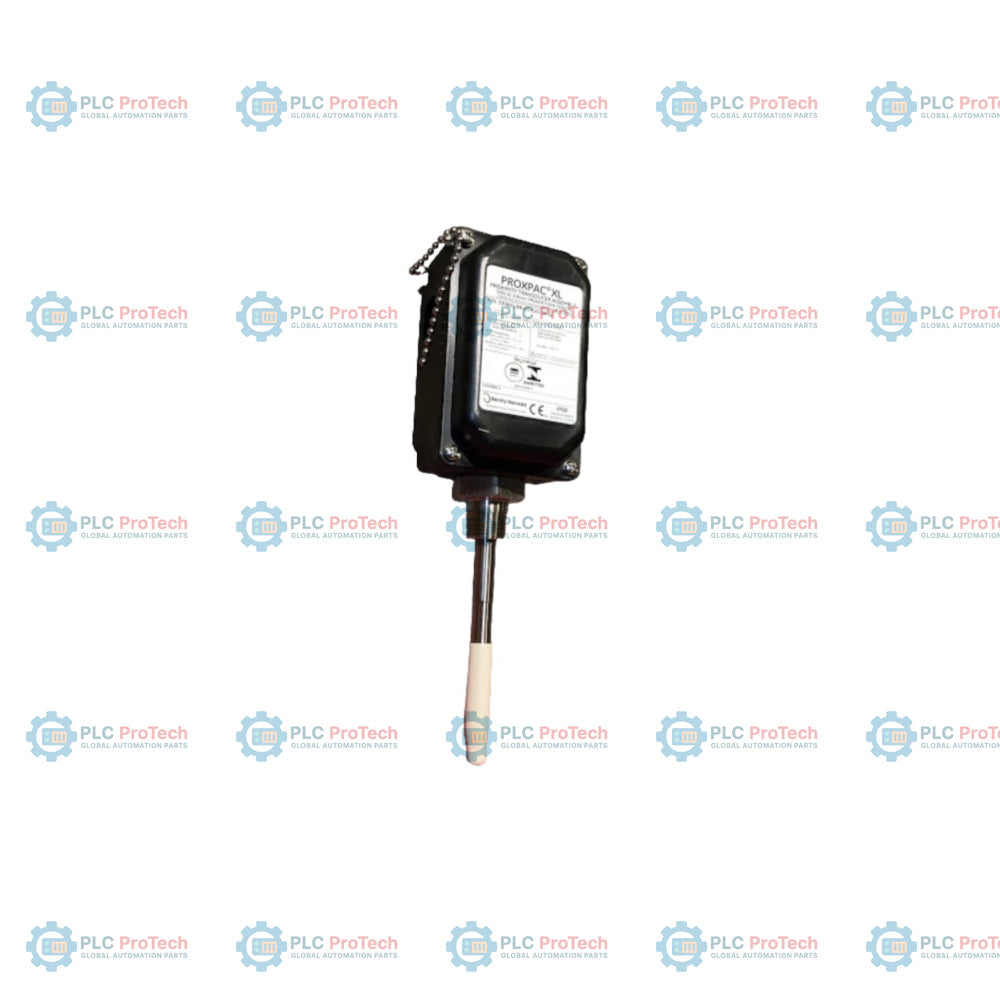

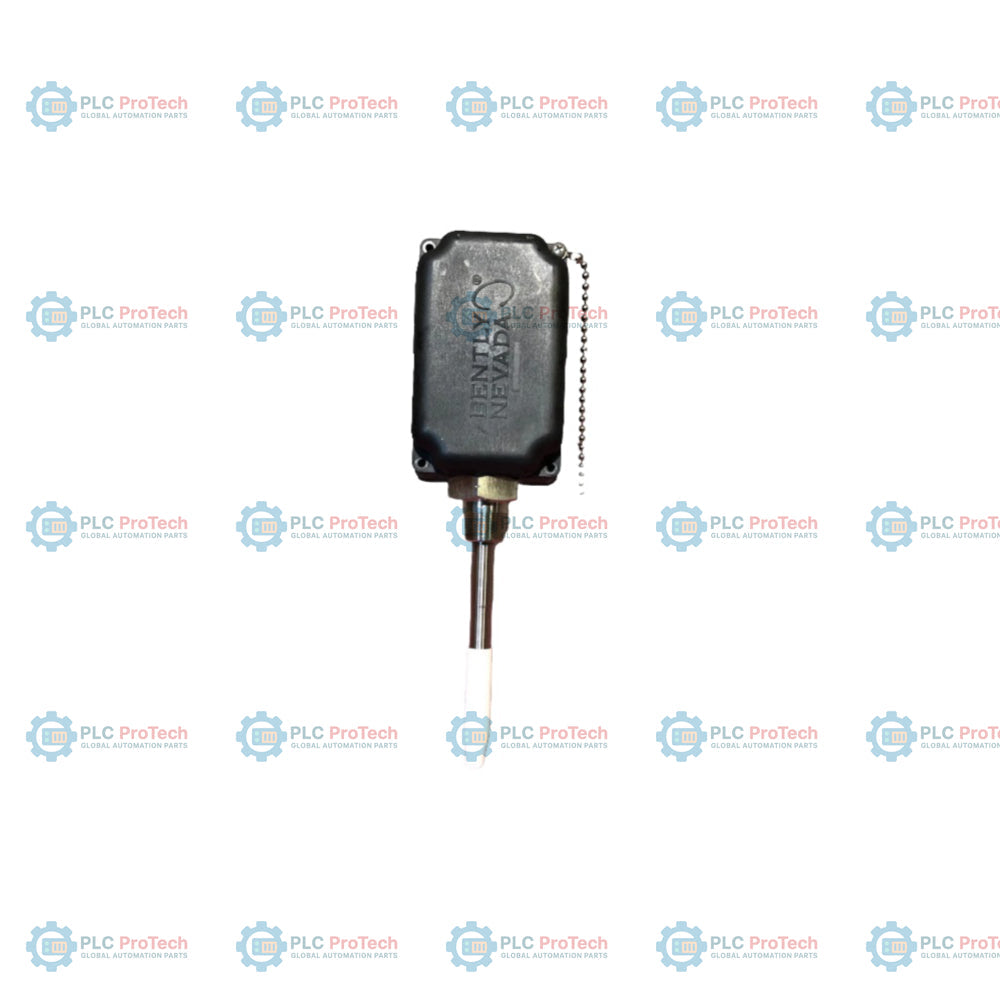

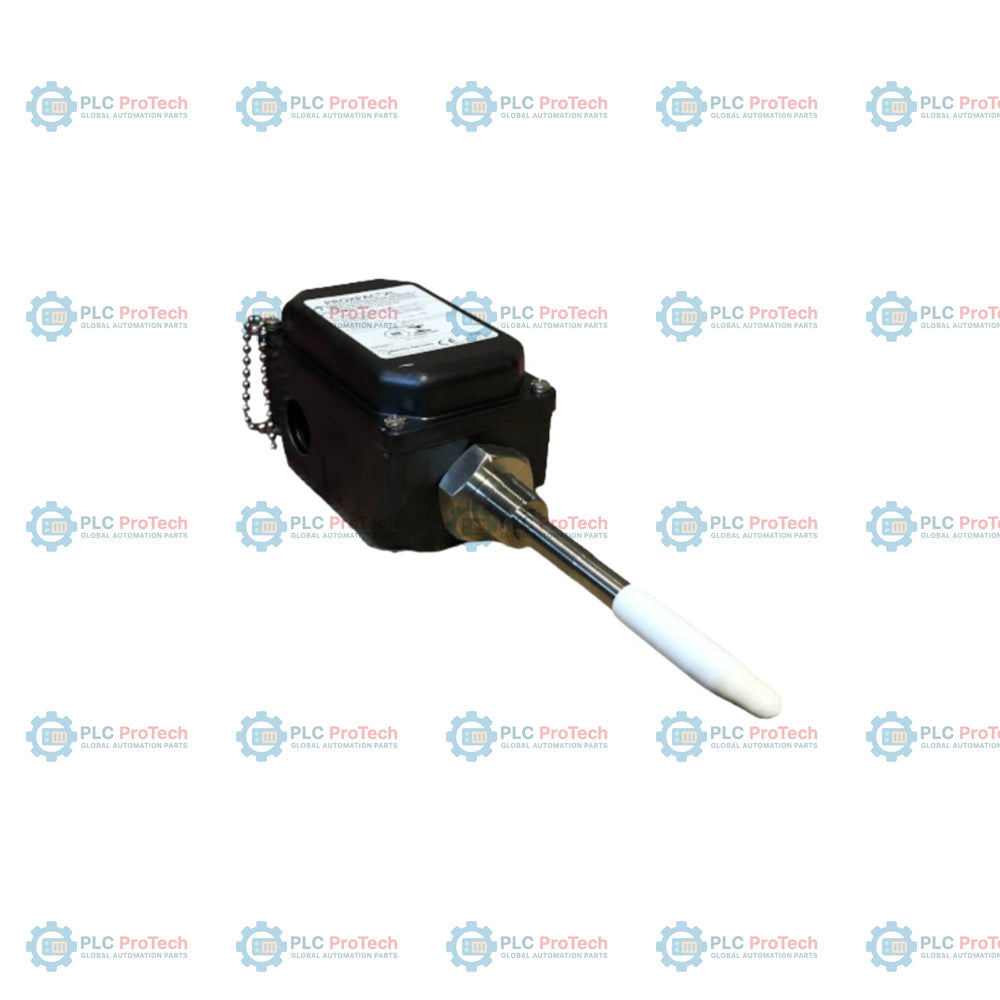

يحدد الخيار BR مسبار قرب مدمج 3300 XL بقطر 8 مم مع موافقات INMETRO (البرازيل) للمناطق الخطرة، ضمن هذا التكوين المتري من Bently Nevada 330881-BR-04-150-06-02 محول القرب PROXPAC XL. وهو يجمع مسبار قرب ومستشعر Proximitor في غلاف واحد مستقل، مما يلغي الحاجة إلى كابل تمديد خارجي بين المسبار ومستشعر Proximitor، كما يلغي الحاجة إلى حاوية توصيل منفصلة لـ Proximitor. ويبسّط التوصيل المباشر للأسلاك في الموقع عملية التركيب على الآلات الدوارة ويقلل التعقيد الإجمالي للحلقة.
صُنع الغلاف من كبريتيد البولي فينيلين (PPS) المقوّى بالزجاج، وهو لدائن حرارية متينة مصممة لتبديد الشحنات الساكنة ومقاومة التعرض للبيئات المسببة للتآكل. وبفضل تصنيفه وفق Type 4X وIP66، تضمن هذه المجموعة الحماية من دخول العوامل الخارجية في البيئات الصناعية القاسية. يشتمل هذا التكوين المحدد على محول مباعد بطول 40 مم وجلبة اختراق للمسبار بطول 150 مم، مع سن تثبيت 3/4-14 NPT وطقم وصلات NPT متين لتوجيه القنوات.
تشمل التركيبات الصناعية الشائعة قياس اهتزاز العمود والموضع المحوري في الآلات الدوارة مثل التوربينات البخارية، والتوربينات الغازية، والضواغط الطاردة المركزية، وعلب التروس، والمضخات، والمراوح. ويتميز التصميم الموحد بفعالية خاصة في المواقع التي تكون فيها مساحة تركيب نظام القرب التقليدي محدودة أو عندما يكون تقليل الكابلات الخارجية مرغوبًا لتحسين الحماية الميكانيكية.
| الخيار | الرمز الموجود على وحدة حفظ المخزون هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330881-BR-04-150-06-02 | مجموعة محول القرب PROXPAC XL (متري) |
| خيار المسبار والموافقات A | BR | مجس 3300 XL مقاس 8 مم مع اعتمادات INMETRO للمناطق الخطرة في البرازيل |
| B - خيار مهايئ المباعدة | 04 | طول مهايئ المباعدة 40 مم |
| C - خيار اختراق المجس | 150 | طول اختراق المجس 150 مم |
| D - خيار الوصلات | 06 | وصلة واحدة 3/4-14 NPT، ومخفض واحد من 3/4-14 NPT إلى 1 1/2-14 NPT من الفولاذ المقاوم للصدأ، وسدادتان |
| E - خيار سن التركيب | 02 | سن تركيب 3/4-14 NPT (مطلوب مع مهايئ المباعدة) |
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| الطراز / رقم الجزء | 330881-BR-04-150-06-02 |
| دخل محول الطاقة | مجس تقارب 3300 XL مقاس 8 مم، بطول كبل متر واحد |
| النطاق الخطي للنظام | 2 مم (80 ميل) |
| الفجوة الموصى بها | 1.27 مم (50 ميل) |
| معامل القياس التزايدي (ISF) | 7.87 فولت/مم (200 مللي فولت/ميل) +/- 5% في الظروف الاسمية |
| متطلبات الطاقة | من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر (من دون حواجز) عند 12 مللي أمبير كحد أقصى؛ ومن -23 فولت تيار مستمر إلى -26 فولت تيار مستمر (مع الحواجز) |
| مقاومة الخرج | 50 أوم |
| استجابة التردد | من 0 إلى 10 كيلوهرتز: +0، -3 ديسيبل (مع ما يصل إلى 305 م من أسلاك الحقل) |
| نطاق درجة حرارة المجس | -52 درجة مئوية إلى +177 درجة مئوية |
| درجة حرارة الهيكل والمستشعر | -52 درجة مئوية إلى +100 درجة مئوية (وفقًا لقيود المناطق الخطرة) |
| مادة الهيكل | لدائن حرارية من كبريتيد البولي فينيلين (PPS) المقواة بألياف زجاجية والموصلة بألياف موصلة |
| الغلاف وسلسلة التثبيت | فولاذ مقاوم للصدأ AISI 304 |
| الغلاف الخارجي والبراغي | فولاذ مقاوم للصدأ AISI 303 |
| مادة الحلقة الدائرية للغلاف | نيوبري |
| بطانة التأريض | فولاذ مقاوم للصدأ AISI 304 |
| عزل الاهتزاز | سيليكون خلوي فائق الليونة |
| التصنيف البيئي | النوع 4X، IP66 |
يجب تركيب مجموعة محول الطاقة على سطح مستوٍ باستخدام سن تركيب 3/4-14 NPT (الخيار 02)، الذي يتيح التثبيت الميكانيكي لمهايئ المباعدة بطول 40 مم. لتجنب التداخل المتبادل، تأكد من الحفاظ على مسافة فصل لا تقل عن 40 مم بين أطراف المجسات لقياسات الموضع المحوري، و38 مم لقياسات الاهتزاز الشعاعي. صِل أسلاك الحقل باستخدام كبل ملتف محمي ثلاثي الموصلات مع سلك تصريف (عادةً 1.0 مم2 أو 18 AWG) بين لوحة التوصيل الطرفية الداخلية ونظام المراقبة المرتبط. يجب إنهاء تأريض الحاجز عند طرف جهاز المراقبة، مع ضمان بقاء الحاجز معزولًا عند الهيكل لمنع حلقات التأريض.
تتوافق الوحدة مع متطلبات علامة CE الأوروبية، وتوجيه التوافق الكهرومغناطيسي EMC 2014/30/EU، وتوجيه تقييد استخدام المواد الخطرة RoHS 2011/65/EU. بالإضافة إلى ذلك، تم التحقق من تصنيف IP66 للهيكل بواسطة BASEEFA، كما يفي تكوين الخيار BR بمعايير المناطق الخطرة لدى INMETRO للتركيبات الآمنة جوهريًا وغير المسببة للاشتعال في البرازيل.
