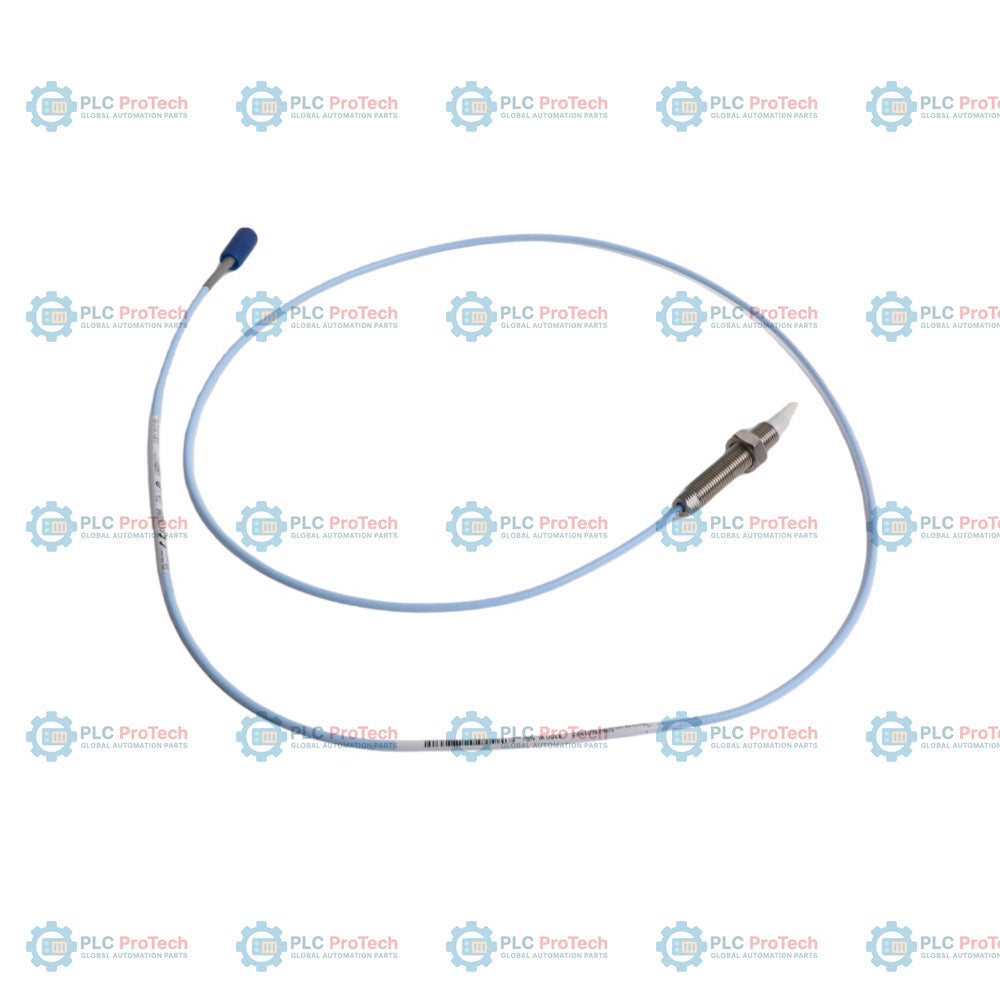

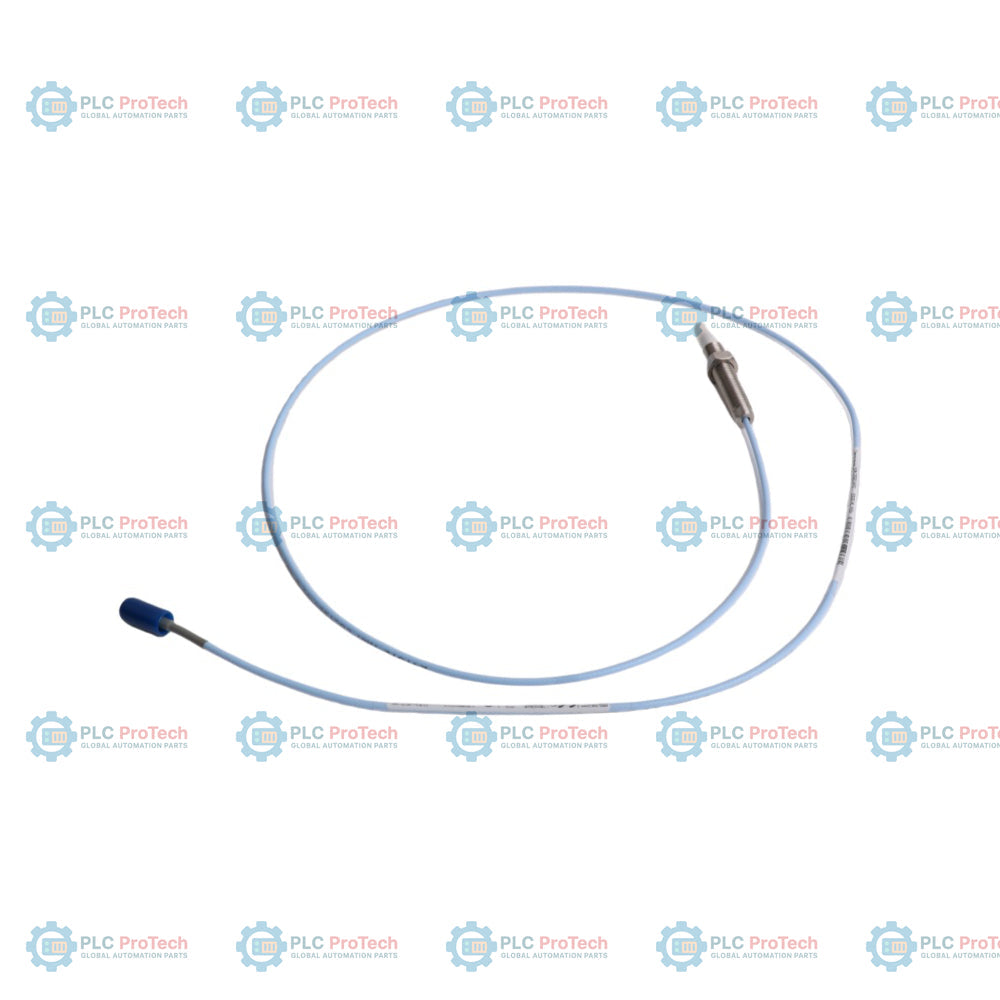

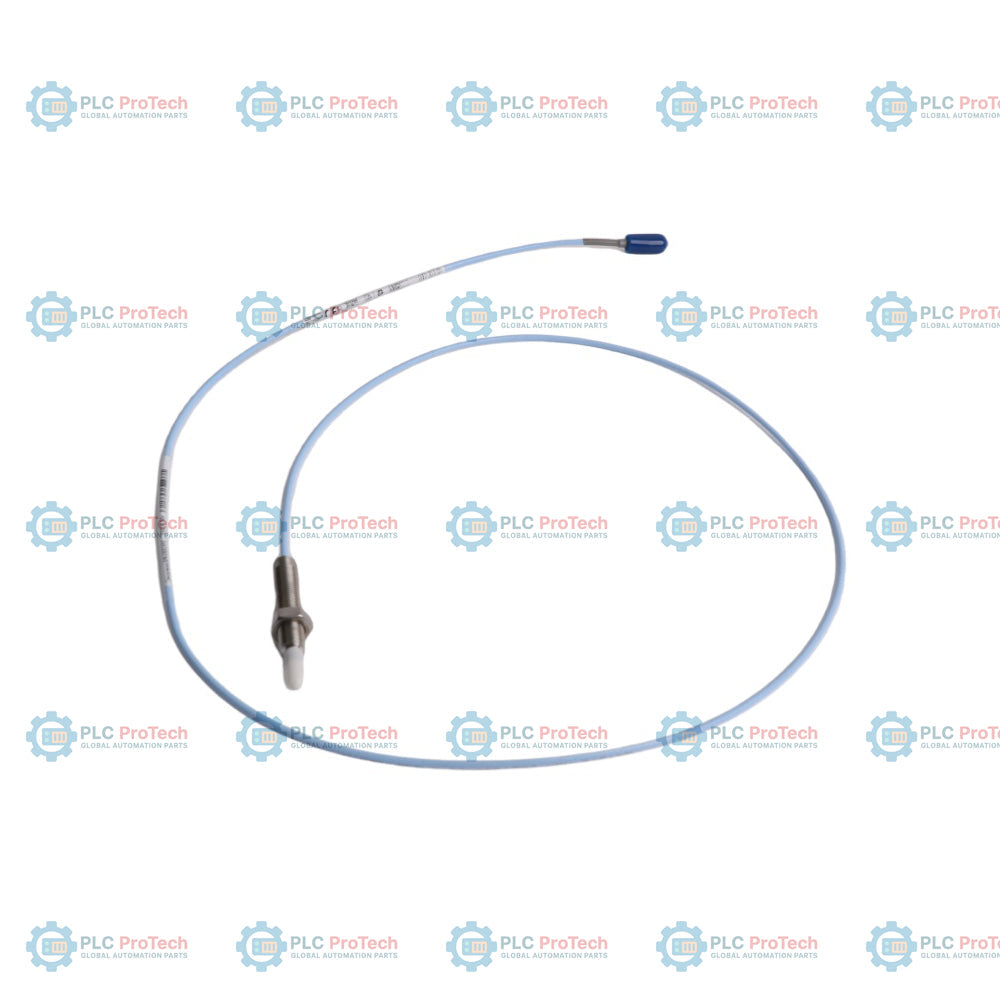

يحدد الخيار 39 (طول غير ملولب يبلغ 3.9 بوصات) والخيار 71 (طول الهيكل 7.1 بوصات) تكوين مسبار القرب غير المدرع ذي السن 3/8-24 UNF — 330908-39-71-05-01-00. يُستخدم مسبار القرب 3300 NSv هذا في التطبيقات ذات مناطق الهدف الصغيرة أو مساحات التركيب المحدودة، حيث يتعذر على أنظمة القرب القياسية مقاس 5 مم أو 8 مم العمل بفعالية. ويتوافق مع مستشعر Proximitor 3300 XL NSv وكابل التمديد 330930 لتشكيل نظام كامل لقياس التيارات الدوامية.
يفتقر هذا التكوين المحدد إلى تدريع من الفولاذ المقاوم للصدأ، ويتميز بإجمالي طول يبلغ 0.5 متر (20 بوصة) (الخيار 05). وهو مزود بموصل ClickLoc محوري متحد المركز مصغر مع واقٍ مدمج للموصل من الفلوروسيليكون (الخيار 01). لا يتطلب هذا الطراز اعتمادات من وكالات المناطق الخطرة (الخيار 00)، ما يجعله مناسبًا للتركيبات القياسية في المناطق الآمنة.
| الخيار / المقطع | الرمز في وحدة SKU هذه | الوصف / المعنى |
|---|---|---|
| رقم الجزء القابل للطلب | 330908-39-71-05-01-00 | مسبار القرب 3300 NSv، سن 3/8-24 UNF، بدون تدريع |
| A - خيار الطول غير الملولب | 39 | 3.9 بوصات (99 مم) طول غير ملولب (بزيادات قدرها 0.1 بوصة) |
| B - خيار إجمالي طول الهيكل | 71 | 7.1 بوصات (180 مم) إجمالي طول الهيكل (بزيادات قدرها 0.1 بوصة) |
| C - خيار إجمالي الطول | 05 | 0.5 متر (20 بوصة) إجمالي الطول |
| D - خيار نوع الموصل والكابل | 01 | موصل ClickLoc محوري متحد المركز مصغر مع واقٍ للموصل، وكابل قياسي |
| E - خيار اعتماد الوكالة | 00 | غير مطلوب (تركيب في منطقة آمنة) |
| المعامل | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada (Baker Hughes) |
| الطراز / رقم الجزء | 330908-39-71-05-01-00 |
| توافق النظام | نظام محول الطاقة 3300 XL NSv (يتوافق مع Proximitor 330980 وكابل التمديد 330930) |
| حجم السن | 3/8-24 UNF-2A (من دون تدريع) |
| النطاق الخطي | 1.5 مم (60 mils) من نحو 0.25 إلى 1.75 مم (10 إلى 70 mils) |
| إعداد الفجوة الموصى به | 1.0 مم (40 mils) |
| معامل القياس المتوسط (ASF) | 7.87 V/mm (200 mV/mil) قياسي |
| معامل القياس التزايدي (ISF) | 7.87 V/mm (200 mV/mil) +12.5% / -20% بما في ذلك خطأ قابلية التبادل ضمن نطاق من 0 مئوية إلى 45 مئوية |
| الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL) | أقل من +/-0.06 مم (+/-2.3 mils) |
| استجابة التردد | من 0 إلى 10 kHz: +0، -3 dB نموذجيًا مع ما يصل إلى 305 م (1000 قدم) من تمديدات التوصيل الميدانية |
| مادة طرف المسبار | بولي فينيلين كبريتيد (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 304 (SST) |
| كابل المسبار | محوري بممانعة 75 أوم، معزول ببولي فلوروإيثيلين بروبيلين (FEP) |
| مادة الموصل | نحاس مطلي بالذهب |
| مقاومة التيار المستمر للمسبار | 4.0 +/-0.5 أوم (بين الموصل المركزي والموصل الخارجي لطول 0.5 م) |
| عزم دوران الغلاف (الحد الأقصى المقدر) | 33.9 N-m (300 in-lb) |
| عزم دوران الغلاف (موصى به) | 11.3 N-m (100 in-lb) |
| قوة الشد (الحد الأقصى المقدر) | 220 N (50 lb) من غلاف المسبار إلى السلك أو من السلك إلى كابل التمديد |
| الحد الأدنى لنصف قطر انحناء الكابل | 25.4 مم (1.0 بوصة) |
| تصنيف مانع الضغط | مانع تسرب تفاضلي باستخدام حلقة O من Viton (لا يُختبر ضغطه في المصنع افتراضيًا) |
| نطاق درجة حرارة التشغيل والتخزين | -52 مئوية إلى +177 مئوية (-62 فهرنهايت إلى +351 فهرنهايت) |
| حد درجة حرارة مانع الضغط | قد تؤدي درجات الحرارة المستمرة الأقل من -34 مئوية (-30 فهرنهايت) إلى تدهور أداء مانع الضغط |
| حد الرطوبة النسبية | تكاثف بنسبة 100%، وغير قابل للغمر عند حماية الموصلات |
تأكد من اتباع الممارسات التالية أثناء التركيب:
يتوافق نظام 3300 XL NSv مع المعايير التالية عند مطابقته بشكل مناسب مع مكونات النظام المقابلة:
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330908-39-71-05-01-00
Country of origin:الولايات المتحدة
نوع المنتج: مسبارات القرب 3300 NSv
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 45 مم × 90 مم × 90 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
