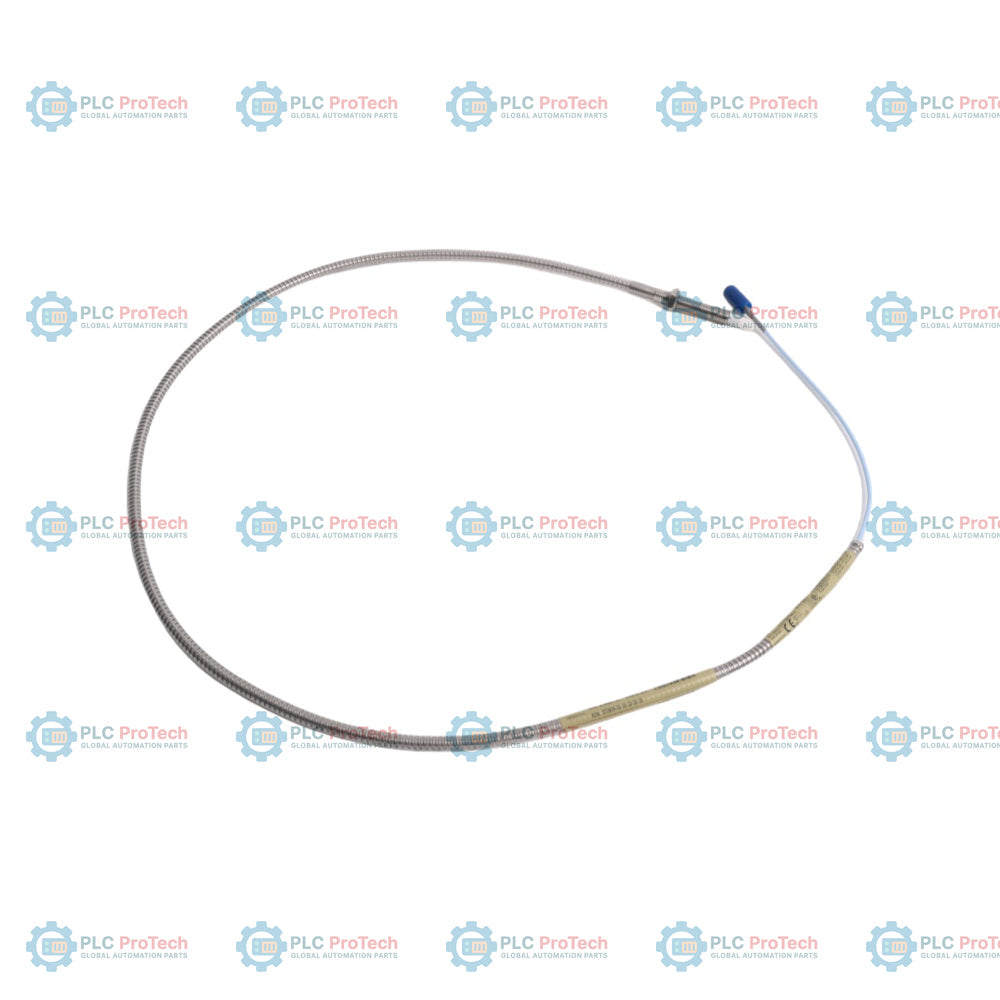

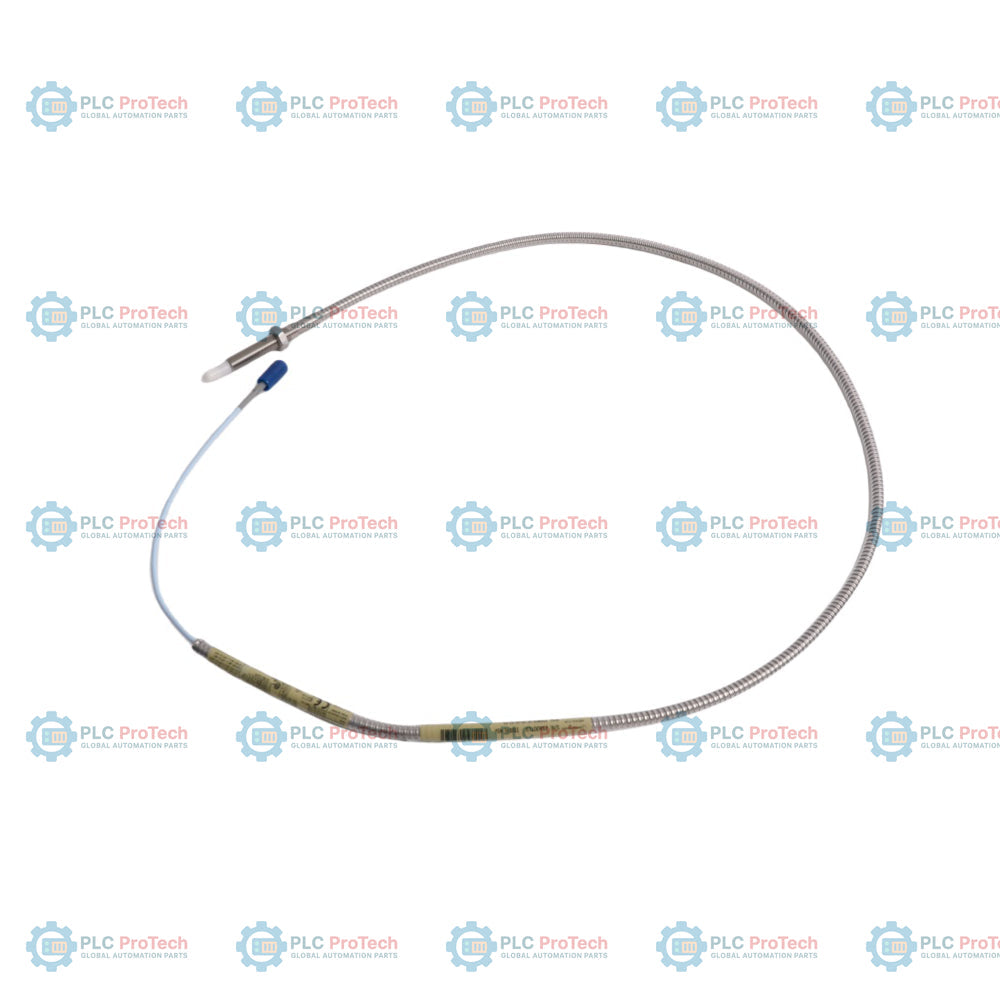

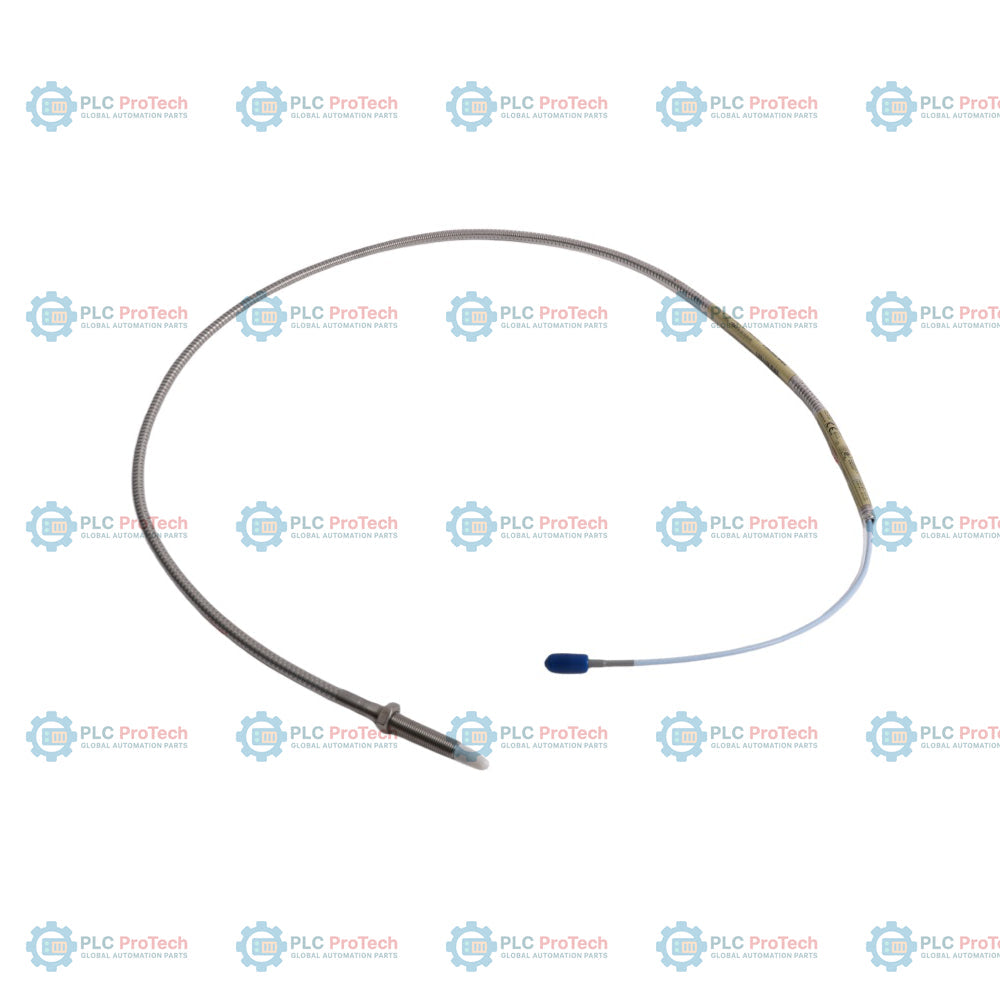

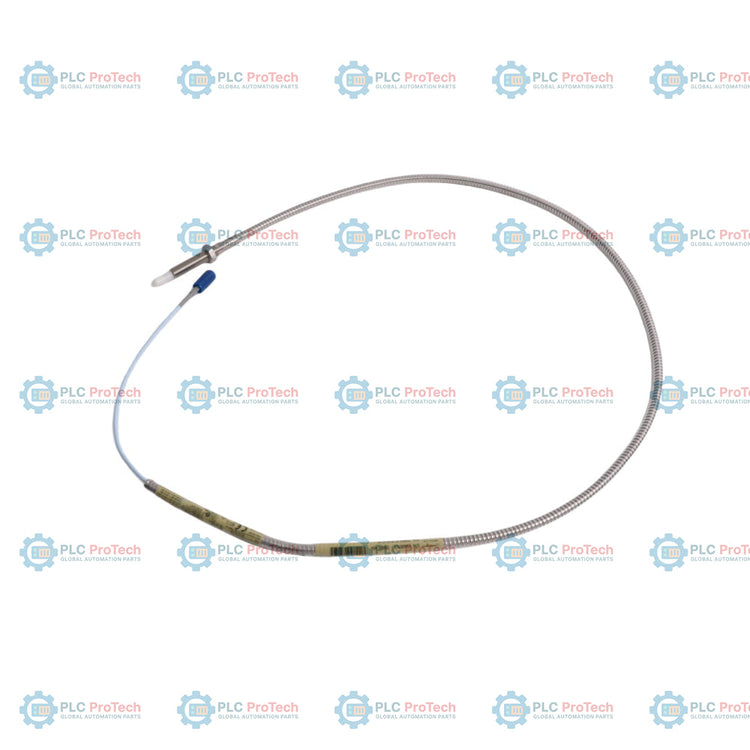

جسم مسبار من الفولاذ المقاوم للصدأ، ملولب بالكامل بمقاس 3/8-24 UNF (الخيار 00 للطول غير الملولب)، مع هيكل بطول 2.0 بوصة (الخيار 20) وإجمالي طول 1.0 متر (الخيار 10) — 330909-00-20-10-02-CN. يقيس مسبار القرب 3300 NSv المعتمد على التيارات الدوامية اهتزاز العمود الشعاعي وموضع العمود المحوري في الآلات الدوارة عالية السرعة ذات الأشكال الهندسية المحدودة للهدف. تتميز تهيئة الطراز 330909 بدرع حماية مرن من الفولاذ المقاوم للصدأ AISI 302 فوق كابل التوصيل لمنع الأضرار المادية والتآكل الميكانيكي في بيئات التشغيل القاسية.
يعمل المسبار كجزء من نظام محول القرب 3300 XL NSv، مقترناً بمستشعر القرب 3300 XL NSv Proximitor وكابل تمديد 3300 NSv لإنشاء نطاق خطي قدره 1.5 مم (60 ميلي). تحمل هذه التهيئة المحددة اللاحقة -CN، ما يشير إلى حزمة اعتماد المناطق الخطرة في الصين المعتمدة مسبقاً. يُعاير النظام افتراضياً على فولاذ AISI 4140، ويُستخدم في الضواغط الطاردة المركزية وتركيبات المضخات والتوربينات الغازية المشتقة من محركات الطائرات، حيث تمنع قيود المساحة استخدام المحولات ذات الأحجام القياسية.
| الخيار / المقطع | الرمز في وحدة SKU هذه | الوصف / المواصفة |
|---|---|---|
| رقم الجزء القابل للطلب | 330909-00-20-10-02-CN | مسبار القرب 3300 NSv، سن لولبي 3/8-24 UNF، مزود بدرع حماية |
| A - خيار الطول غير الملولب | 00 | طول غير ملولب 0.0 بوصة (0 مم) (هيكل ملولب بالكامل) |
| B - خيار الطول الإجمالي للهيكل | 20 | طول الهيكل 2.0 بوصة (51 مم) |
| C - خيار إجمالي الطول | 10 | إجمالي الطول 1.0 متر (39 بوصة) |
| D - خيار نوع الموصل والكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| اللاحقة | -CN | حزمة اعتماد المناطق الخطرة في الصين (معتمدة من NEPSI وCCC) |
| الشركة المصنعة | Bently Nevada (Baker Hughes) |
| رقم الجزء / SKU | 330909-00-20-10-02-CN |
| عائلة المنتجات | نظام محول القرب 3300 XL NSv |
| نوع اللولب | 3/8-24 UNF-2A (تركيب قياسي) |
| خيار الغلاف المدرع | غلاف مدرع مرن من الفولاذ المقاوم للصدأ AISI 302 |
| قطر طرف المجس | 5.26 mm (0.207 in) |
| مادة طرف المجس | كبريتيد البوليفينيلين (PPS) |
| مادة هيكل المجس | فولاذ AISI 304 المقاوم للصدأ (SST) |
| نوع الموصل | موصل محوري أنثى مصغر ClickLoc من النحاس المطلي بالذهب |
| ممانعة الكابل | 75 ohms |
| عزل الكابل | بروبيلين فلوريد الإيثيلين (FEP) |
| قوة الشد | 220 N (50 lb) من هيكل المجس إلى السلك؛ 220 N (50 lb) من الهيكل إلى الغلاف المدرع |
| الحد الأدنى لنصف قطر الانحناء | 25.4 mm (1.0 in) |
| النطاق الخطي | 1.5 mm (60 mils) |
| إعداد الفجوة الموصى به | 1.0 mm (40 mils) |
| معامل القياس التزايدي (ISF) | 7.87 V/mm (200 mV/mil) +12.5% / -20% |
| الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL) | أقل من +/-0.06 mm (+/-2.3 mils) |
| الاستجابة الترددية | من 0 إلى 10 kHz: +0، -3 dB |
| نطاق درجة حرارة المجس (التشغيل والتخزين) | -52 degC إلى +177 degC (-62 degF إلى +351 degF) |
| حد إحكام الضغط | حلقة إحكام ضغط من Viton؛ قد تؤثر درجات الحرارة المستمرة الأقل من -34 degC (-30 degF) في سلامة الإحكام |
| حد الرطوبة النسبية | تكاثف بنسبة 100%، غير قابل للغمر عند حماية الموصلات |
لضمان التركيب والأداء السليمين لمجس القرب 3300 NSv، يُرجى مراعاة الإرشادات الهندسية التالية:
تتوافق سلسلة مجسات القرب 3300 NSv مع المعايير الدولية عند توصيلها بمستشعرات Proximitor معتمدة. يتضمن هذا المنتج تحديدًا الشهادات التالية:
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330909-00-20-10-02-CN
Country of origin:الولايات المتحدة
نوع المنتج: مسبارات القرب 3300 NSv
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 45 مم × 90 مم × 90 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
