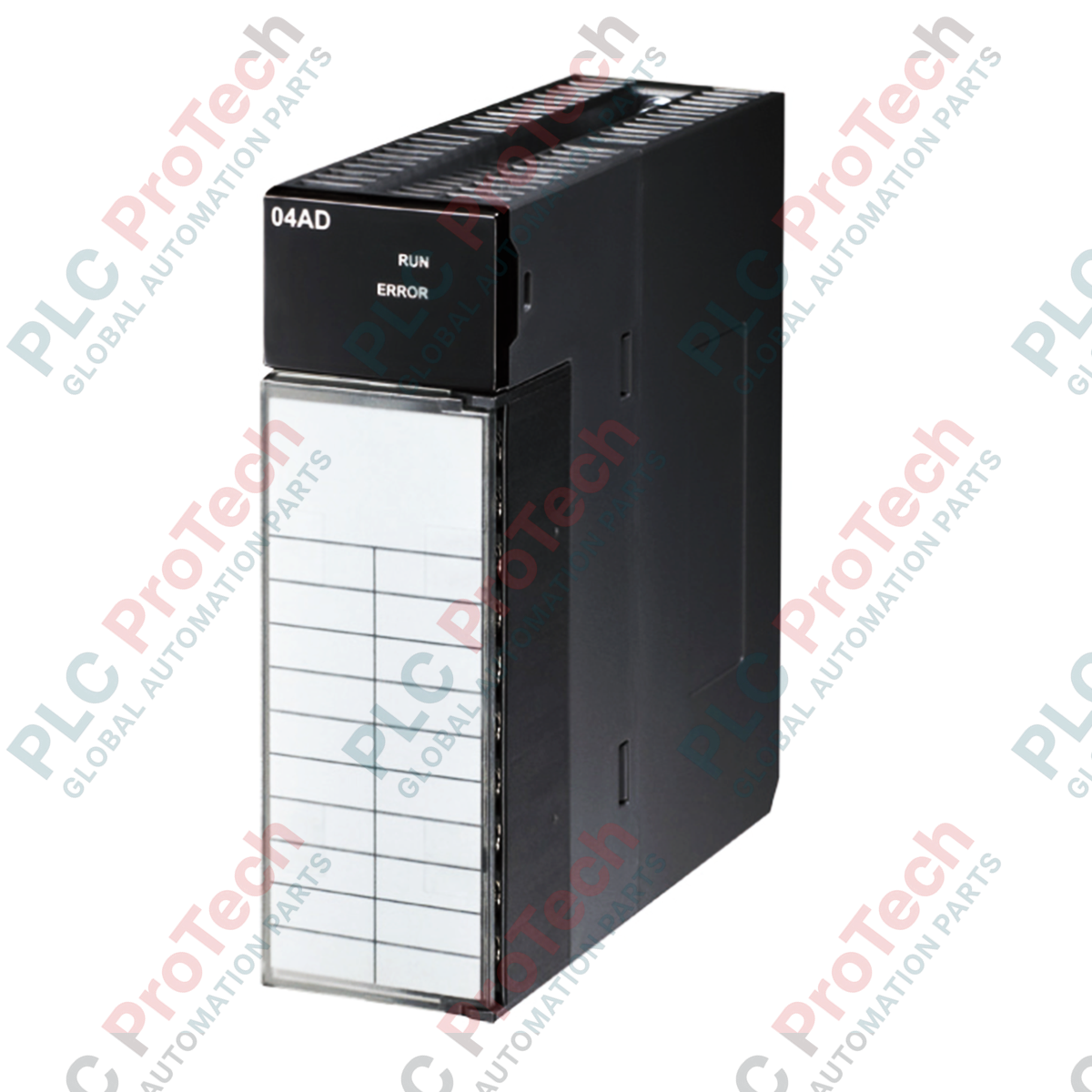

وحدة إدخال تناظرية ذات 4 قنوات Delta AH04AD-5A

نظرة عامة على المنتج

إن AH04AD-5A (AH04AD 5A) هو وحدة تحويل تناظري إلى رقمي بدقة 16 بت وكثافة عالية، مصممة لنظام PLC من سلسلة Delta AH. وبفضل احتوائها على 4 قنوات إدخال عالية الدقة، صُممت هذه الوحدة لتطبيقات أتمتة العمليات المتقدمة، مثل تكرير المواد الكيميائية، ومراقبة درجات الحرارة بدقة، والتحكم المعقد في الضغط الهيدروليكي. توفر AH04AD-5A تصميماً لإشارة معزولة لضمان سلامة البيانات في البيئات الصناعية ذات التشويش الكهربائي، كما تدعم الاستبدال أثناء التشغيل، مما يتيح استبدال الوحدة دون إيقاف تشغيل النظام بالكامل. وبفضل سرعة تحويل تبلغ 150 ميكروثانية لكل قناة، توفر الوحدة سرعة اكتساب البيانات اللازمة لحلقات التحكم الحتمية عالية السرعة.

التكوين التقني

تتميز AH04AD-5A بمرونة التعامل مع الإشارات، إذ تدعم مجموعة شاملة من مداخل الجهد/التيار ثنائية القطبية وأحادية القطبية، بما في ذلك +/- 10 V و0-10 V و4-20 mA. وتستخدم الأجهزة دقة 16 بت لتوفير 65,536 تدرجاً ضمن نطاق الإشارة، مما يضمن التقاط حتى أصغر تقلبات العملية. تتضمن الوحدة وظائف تشخيص مدمجة ومؤشرات حالة LED، مما يمكّن مهندسي الصيانة من تحديد أعطال القنوات أو تجاوزات الإشارة بسرعة. بالإضافة إلى ذلك، يسهّل إدراج كتلة أطراف قابلة للإزالة وفق معيار JIS عملية التوصيل الميداني ويقلل وقت الصيانة أثناء ترقيات النظام.

المواصفات التقنية

الأسئلة الشائعة التقنية

هل تدعم AH04AD-5A الاستبدال أثناء التشغيل في نظام يعمل؟

نعم. تتيح بنية سلسلة AH إزالة AH04AD-5A واستبدالها بينما يظل PLC قيد التشغيل. وهذه ميزة مهمة للمنشآت التي تتطلب «صفر توقف» لتجنب انقطاع العمليات.

كيف تفيد «وظيفة المقاطعة» منطق التحكم لديّ؟

تتيح وظيفة المقاطعة للوحدة تشغيل مهمة محددة في وحدة المعالجة المركزية لوحدة AH PLC فور تجاوز الإشارة حداً محدداً مسبقاً أو عند اكتمال التحويل. وتُعد هذه الطريقة أسرع بكثير من انتظار دورة المسح القياسية لـ PLC، مما يجعلها مثالية للمراقبة الحرجة للسلامة.

ما الفرق بين الخطأ الأساسي وخطأ نطاق درجة الحرارة الكامل؟

يُقاس الخطأ الأساسي (+/- 0.1 percent) عند درجة حرارة محيطة مستقرة (عادةً 25 deg C). أما خطأ نطاق درجة الحرارة الكامل (+/- 0.45 percent للجهد)، فيأخذ في الحسبان الانجراف الحراري مع ارتفاع درجة حرارة خزانة التحكم، مما يوفر توقعاً واقعياً للدقة في البيئات الصناعية القاسية.

دليل الهندسة والتركيب

• التوصيل وعزل الإشارة: للاستفادة إلى أقصى حد من دقة 16 بت، استخدم كابلات زوجية ملتفة ومحمية لجميع المداخل التناظرية. صِل غلاف الكابل بطرف التأريض في الوحدة أو بقضيب تأريض النظام. تأكد من تمرير خطوط الطاقة ذات الجهد العالي على بُعد لا يقل عن 200 mm من كابلات الإشارة هذه لمنع التشويش الحثي.

• عزم ربط كتلة الأطراف: عند تثبيت الأسلاك في كتلة الأطراف القابلة للإزالة وفق معيار JIS، تأكد من إحكام البراغي وفق عزم الربط المحدد (عادةً من 0.5 Nm إلى 0.8 Nm). قد يؤدي الإفراط في إحكام الربط إلى إتلاف هيكل طرف التوصيل، بينما تؤدي التوصيلات غير المحكمة إلى قراءات إشارة غير مستقرة أو «تذبذب» في صورة العملية.

• تكوين الوضع: استخدم أداة Delta AH البرمجية لتكوين كل قناة بشكل فردي وفق نوع الإشارة الخاص بها (مثل 4-20 mA مقابل +/- 10 V). تأكد من تطابق الجسور الفعلية (إن وجدت) وإعدادات البرامج قبل تطبيق إشارة الحقل، لتجنب تلف الأجهزة.
