الشركة المصنعة: Delta Electronics
رقم المنتج: AHACABF0-5A
Country of origin:الولايات المتحدة
نوع المنتج: الكابلات (HDC)
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1000ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

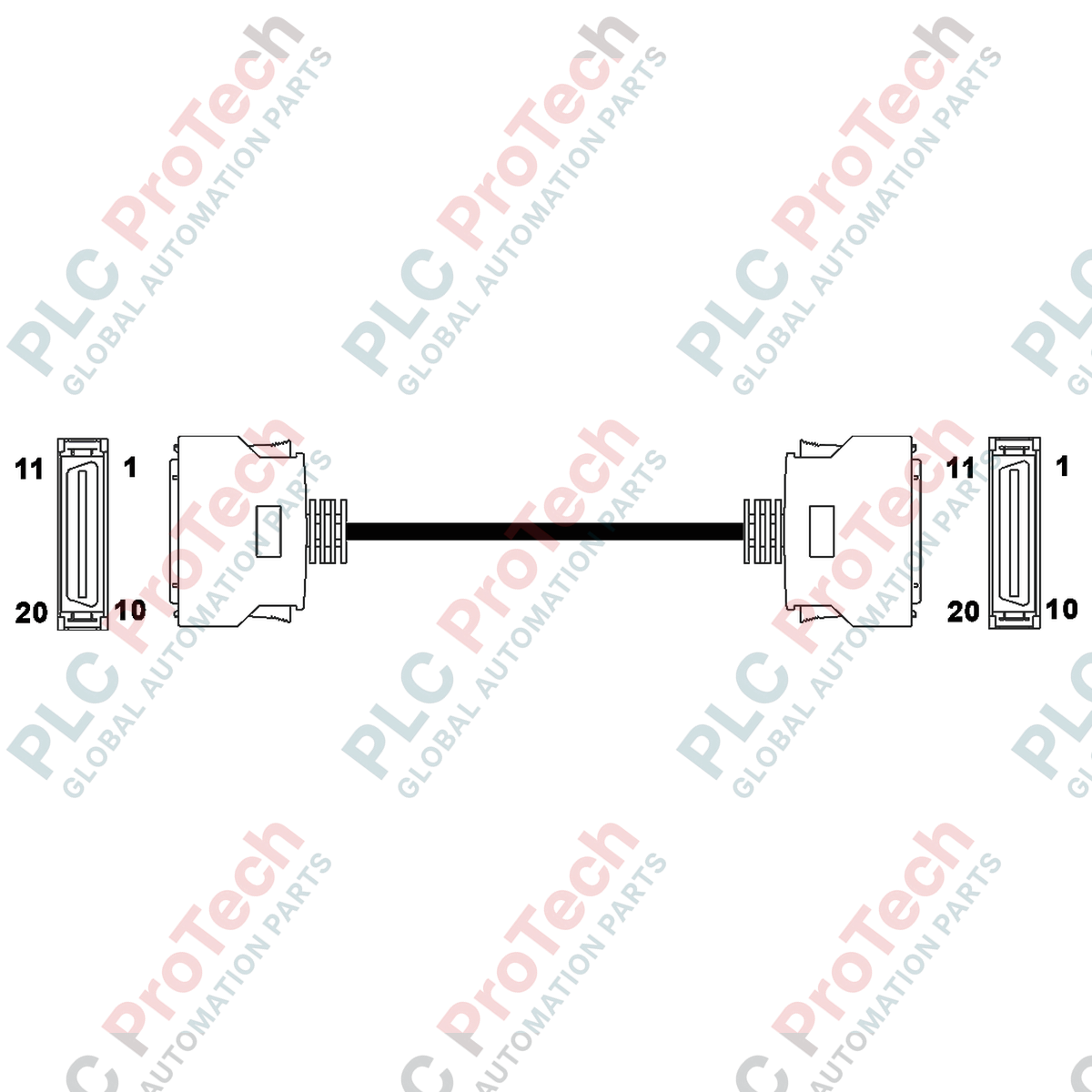

إن Delta AHACABF0-5A (AHACABF0-5A) هو كابل تمديد للوحة التوصيل الخلفية عالي الكثافة ومخصص للخدمة الشاقة، وقد صُمم خصيصًا لمنصة وحدات التحكم المنطقية القابلة للبرمجة (PLC) المعيارية الرائدة Delta AH500. ويُستخدم هذا الكابل الناقل المتخصص في مراكز التوزيع الصناعية واسعة النطاق، ومصانع خلط المواد الكيميائية متعددة الطوابق، وخطوط تجميع السيارات ذات المحاور الطويلة، لتمديد البنية التحتية للرفوف. ومن خلال ربط رف المعالجة المركزية الرئيسي برفوف التوسعة البعيدة، يتيح الكابل للنظام التعامل مع توجيه نقاط الإدخال/الإخراج عالية الكثافة عبر مسافات مادية طويلة، مع الحفاظ على معدلات اتصال للوحة التوصيل الخلفية بمستوى الميكروثانية.
توفر مجموعة الربط البيني الصناعية هذه امتدادًا ماديًا بطول 60.0 مترًا لربط رفوف التحكم الرئيسية بهياكل التوسعة البعيدة. وقد زُوّد الكابل بموصلات عالية الكثافة (HDC) لتقليل توهين الإشارة وتأخر انتشارها عبر المسار الطويل، كما يتميز بتدريع داخلي متعدد الطبقات لحماية خطوط ساعة اللوحة الخلفية عالية التردد من الضوضاء الكهرومغناطيسية الصناعية. وقد تم اعتماد AHACABF0-5A للاستخدام المباشر مع قواعد رفوف Delta AH500 التالية:
قواعد الرفوف الرئيسية: AHBP04M1-5A (4 فتحات)، وAHBP06M1-5A (6 فتحات)، وAHBP08M1-5A (8 فتحات)، وAHBP12M1-5A (12 فتحة).
قواعد رفوف التوسعة: AHBP06E1-5A (6 فتحات) وAHBP08E1-5A (8 فتحات).
| معلمة النظام | المواصفة الوظيفية |
| رقم الطراز | AHACABF0-5A |
| العلامة التجارية / منصة الأجهزة | Delta Electronics / وحدة تحكم منطقية قابلة للبرمجة من سلسلة AH500 |
| تصنيف المكوّن | كابل تمديد للوحة التوصيل الخلفية عالي الكثافة (HDC) |
| الطول المادي للكابل | 60.0 مترًا |
| التطبيق الأساسي | ربط اللوحات الخلفية لوحدة المعالجة المركزية الرئيسية برفوف التوسعة |
| بنية الموصل | موصلات واجهة متعددة الأطراف وعالية الكثافة ومخصصة للخدمة الشاقة |
| نظام التدريع | ضفيرة نحاسية متعددة الشعيرات ومطليّة بالقصدير، مع تغليف برقائق الألومنيوم |
| نصف قطر الانحناء المسموح | 10 أضعاف القطر الخارجي للكابل كحد أدنى أثناء التركيب |
| درجة حرارة التشغيل | من -20 إلى 60 درجة مئوية |
| درجة حرارة التخزين | من -40 إلى 80 درجة مئوية |
| الوزن الصافي للمجموعة | 0.82 كجم |
| الوزن الإجمالي للشحن | 1.0 كجم (ملفوف داخل صندوق كرتوني واقٍ مضاد للكهرباء الساكنة) |
ما بروتوكولات استكشاف الأخطاء وإصلاحها الأساسية إذا أبلغت وحدة المعالجة المركزية عن عطل فقدان رف التوسعة (خطأ في رابط الأجهزة)؟
يشير خطأ رابط الأجهزة عبر امتداد يبلغ 60.0 مترًا إلى انقطاع في استمرارية بيانات اللوحة الخلفية. أولًا، أوقف تشغيل النظام وتحقق من أن الموصلات عالية الكثافة مثبتة بالكامل ومقفلة في منافذ التوسعة الخاصة برفوف AHBP. افحص طول الكابل بحثًا عن ثنيات حادة أو نقاط انحشار أو قطوع خارجية في العازل ناتجة عن المعدات القريبة. نظّف أطراف الموصل باستخدام منظف ملامسات إلكترونية لإزالة أي طبقة من الشحوم أو الغبار العالق في الهواء قبل إعادة تشغيل النظام.
هل يمكن قطع هذا الكابل بطول 60.0 مترًا وتوصيله ليُلائم المسارات الأقصر في أرضية المصنع؟
لا. إن AHACABF0-5A عبارة عن مجموعة ناقل بيانات عالية الممانعة ومعايرة في المصنع، تتميز بمقاييس دقيقة للمقاومة الداخلية وخصائص متطابقة لتأخر الانتشار. سيؤدي قطع الكابل أو وصله أو استخدام كتل توصيل قياسية لتغيير طوله إلى تغيير ممانعته المميزة. وقد يتسبب ذلك في انعكاسات للإشارة عالية التردد، وتلف حزم البيانات، وانقطاعات متقطعة في الرفوف. للمسافات الأقصر، استخدم طراز كابل Delta المناسب والمنتهي في المصنع.
هل يوفر هذا الكابل الطاقة لرفوف اللوحة الخلفية للتوسعة البعيدة؟
لا. ينقل هذا الكابل عالي الكثافة الإشارات المنطقية وحالات العنونة وناقلات اتصال النظام بين الرفوف. ولا ينقل طاقة التشغيل الميدانية أو طاقة تشغيل اللوحة الخلفية. يجب تزويد كل رف توسعة بعيد، مثل AHBP06E1-5A، بوحدة إمداد طاقة مخصصة من سلسلة AH500 لتغذية بطاقات الإدخال/الإخراج المحلية.
محاذاة الموصل وقفلُه: عند إدخال الموصلات عالية الكثافة في منافذ اللوحة الخلفية، حاذِ مصفوفة الأطراف المتعددة عموديًا مع المقبس. ادفع الموصل بشكل مستقيم إلى الداخل حتى يثبت بالكامل، ثم أحكم تعشيق أذرع القفل الميكانيكية المدمجة أو براغي التثبيت. تجنب لف الموصل أو تحريكه ذهابًا وإيابًا أثناء الإدخال لمنع انحناء أطراف الواجهة الدقيقة أو كسرها.
فصل المسارات وعزل الضوضاء: نظرًا إلى أن هذا الكابل يمتد لمسافة 60.0 مترًا عبر بيئات صناعية، فمرّره داخل قناة معدنية مخصصة ومؤرضة أو في مسار منفصل لأسلاك الجهد المنخفض. أبقه على بُعد لا يقل عن 300 مم من خطوط طاقة التيار المتردد ثلاثية الطور عالية الجهد، وأسلاك المحركات، وكابلات خرج مغيرات التردد (VFD)، لمنع تسرب التداخل الكهرومغناطيسي إلى دورة بيانات اللوحة الخلفية لوحدة التحكم المنطقية القابلة للبرمجة.
تخفيف الشد والالتزام بنصف قطر الانحناء: لا تسمح بتدلي مجموعة الكابل دون دعم من موصلات اللوحة الخلفية، لأن الشد الهيكلي المستمر سيؤدي إلى إجهاد التوصيلات الداخلية. ثبّت أربطة كابلات مخصصة للخدمة الشاقة أو حوامل دعم ضمن مسافة 100 مم من كل نقطة توصيل. حافظ على مسار انحناء واسع يبقى أعلى بكثير من الحد الأدنى المسموح لنصف قطر الانحناء لحماية الموصلات الداخلية عالية السرعة من الإجهاد المتكرر.
