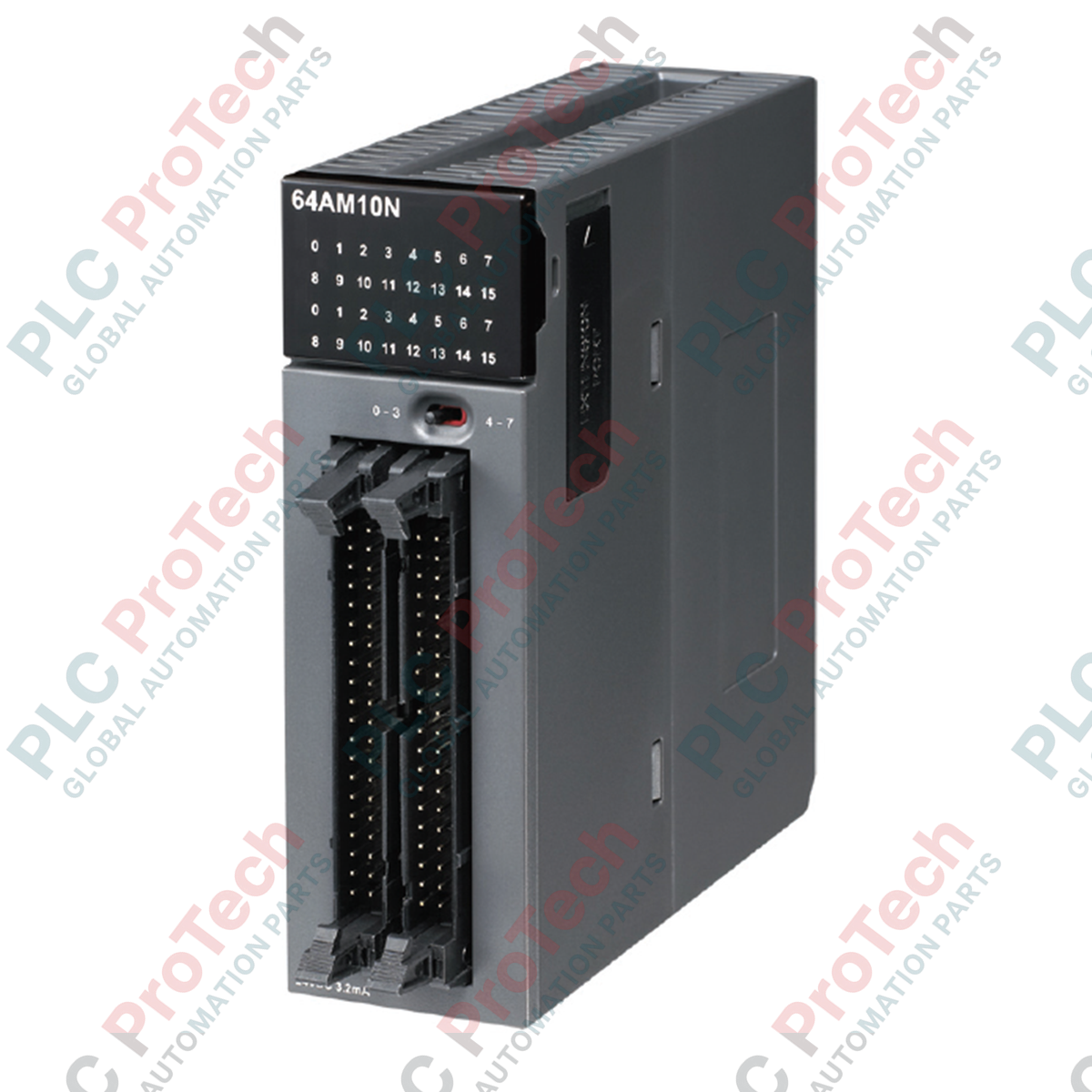

DELTA AH64AM10N-5C من سلسلة AH500، وحدة إدخال رقمية ذات 64 نقطة

نظرة عامة والقيمة التشغيلية

إن  AH64AM10N-5C (AH64AM10N5C) هو وحدة إدخال رقمي عالية الكثافة مصممة لمنظومة وحدات التحكم المنطقية القابلة للبرمجة Delta AH500. وتوفر هذه الوحدة 64 قناة إدخال منفصلة ضمن بنية ذات فتحة واحدة، مما يزيد كفاءة استغلال مساحة الرفوف في المنصات الصناعية المعقدة واسعة النطاق. وتُستخدم على نطاق واسع في منشآت التصنيع الثقيلة، ومصانع العمليات المستمرة، وأنظمة الفرز عالية السعة لتجميع إشارات المجال من أزرار الضغط، ومفاتيح الحد، ومستشعرات القرب، ونقاط التلامس المساعدة.

من خلال دمج تصميم مرن ذي وضع مختلط PNP/NPN ومتوافق مع معايير الصناعة، تتيح الوحدة للمهندسين ربط أنواع متنوعة من بنى المستشعرات بالوحدة نفسها. والأهم أن وظيفة التبديل السريع المدمجة تتيح للفنيين استبدال وحدة أثناء تشغيل العملية دون فصل الطاقة عن وحدة المعالجة المركزية الرئيسية أو رفوف التوسعة الأخرى العاملة، مما يقلل إجمالي وقت توقف خط الإنتاج إلى أدنى حد.

طوبولوجيا الدائرة وواجهة الأجهزة

تم تحسين التخطيط الكهربائي للوحدة لتحقيق عزل ومعالجة نظيفين للإشارات. تُفصل إشارات المجال التي تعمل بجهد اسمي قدره 24 فولت تيار مستمر عن دوائر المعالج الدقيق الحساسة في اللوحة الخلفية باستخدام مقارنات ضوئية، مما يوفر عزلًا كهربائيًا شاملًا ضد العابرّات ذات الجهد العالي وارتفاعات الجهد الناتجة عن تبديل الخطوط الحثية.

يتم توصيل نقاط الإدخال البالغ عددها 64 من خلال موصلات عالية الموثوقية مزودة بآلية تثبيت، وتوفر مقاومة قوية للاهتزاز مقارنة بشرائط التوصيل الطرفية اللولبية القياسية. توجد مصفوفة LED لحالة 32 نقطة فردية على الواجهة الأمامية للوحدة؛ ويتيح مفتاح تبديل مادي التبديل بين عرض حالة القنوات الـ32 السفلية أو القنوات الـ32 العلوية، مما يتيح التحقق المحلي السريع أثناء الصيانة وتشغيل الحلقات.

مواصفات الأجهزة

الاستفسارات الفنية واستكشاف الأخطاء وإصلاحها

• كيف يتم اختيار تهيئة PNP أو NPN لقنوات الإدخال؟

  تستخدم الوحدة بنية مشترك منقسمة عبر موصلاتها الفعلية. تشترك مجموعات المدخلات في طرف إرجاع مشترك (S/S). يؤدي توصيل هذا الطرف المشترك بقضيب +24 VDC إلى تهيئة كتلة المدخلات المعنية لأجهزة الاستشعار NPN (Sink). وعلى العكس، يؤدي توصيل الطرف المشترك بخط إرجاع 0 VDC إلى تهيئة الكتلة لأجهزة الاستشعار PNP (Source).

• ما الخطوات المطلوبة لربط النقاط الفعلية البالغ عددها 64 بسجلات PLC؟

  تكتشف وحدة المعالجة المركزية AH500 الوحدة تلقائيًا عند إدخالها في اللوحة الخلفية، وتخصص لها كتلة من 64 سجل بت متتاليًا (أربع كلمات ذاكرة) ضمن خريطة سجلات المدخلات المنفصلة. يمكن للبرنامج الوصول إلى هذه العناوين مباشرةً باستخدام تسمية سجلات X القياسية، من دون الحاجة إلى إجراءات تخصيص برمجية يدوية.

• ما الذي يجب فحصه إذا توقفت مجموعة كاملة من 32 مدخلًا عن تسجيل البيانات؟

  عندما تتعطل كتلة كاملة مكونة من 32 نقطة في الوقت نفسه بينما تظل مؤشرات LED للوحة الخلفية قيد التشغيل، تحقق من توصيل مصدر الطاقة الخارجي 24 VDC الممرر عبر الموصل ذي المزلاج. تأكد من أن الخط المشترك الخارجي لم ينقطع أو ينفصل، إذ تعتمد الوحدة على طاقة الحلقة الخارجية لتشغيل دوائر المقرنات الضوئية في جانب الحقل.

إجراءات تشغيل الحقل والسلامة &

واجهة الكابل المجمعة مسبقًا وتخفيف إجهاد الكابل

لتقليل أخطاء توصيل الأسلاك الحقلية وتحسين كثافة التوصيل، استخدم كابلات الواجهة المطابقة مصنعياً DVPACAB7A10 إلى جانب كتل التوصيل الطرفية السلبية DVPAETB-ID32. تأكد من أن آليات الموصلات ذات المزلاج الموجودة على واجهة الوحدة قد أُغلقت تمامًا وثُبّتت في موضعها. ثبّت حزمة الكابلات الثقيلة متعددة النوى إلى قضيب DIN الهيكلي في الخزانة باستخدام حامل مدمج لتخفيف إجهاد الكابل، لمنع الوزن الفعلي للضفيرة من الشد على مسامير مقابس الوحدة.

ضبط معامل تنعيم مرشح الإدخال

تتأثر المدخلات عالية الكثافة بارتداد التلامس الميكانيكي الناتج عن مفاتيح الحقل القديمة أو نقاط تلامس المرحلات. اضبط ثوابت مرشح الإدخال ضمن بنية برنامج PLC لتصفية طفرات الضوضاء عالية التردد. يؤدي ضبط مرشح إزالة ارتداد الإدخال البرمجي بين 5 و10 مللي ثانية إلى منع أعطال التشغيل الخاطئ في منطق العد عالي السرعة أو منطق التسلسل، مع الحفاظ على تتبع استجابة كافٍ.

بروتوكول الاستبدال المباشر أثناء التشغيل

عند تنفيذ استبدال مباشر أثناء التشغيل، قم بإرخاء مسماري التثبيت العلوي والسفلي للوحدة قبل فصلها من فتحة اللوحة الخلفية. اسحب الوحدة بشكل مستقيم خارج قضبان توجيه الرف لتجنب الالتواء الزاوي الذي قد يتسبب في تلف المسامير المركبة على ناقل اللوحة الخلفية النشط. أدخل الوحدة البديلة بحركة ميكانيكية سلسة ومتواصلة، ثم ثبّت مسامير التثبيت فورًا لإنشاء اتصال تأريض متين للإطار.
