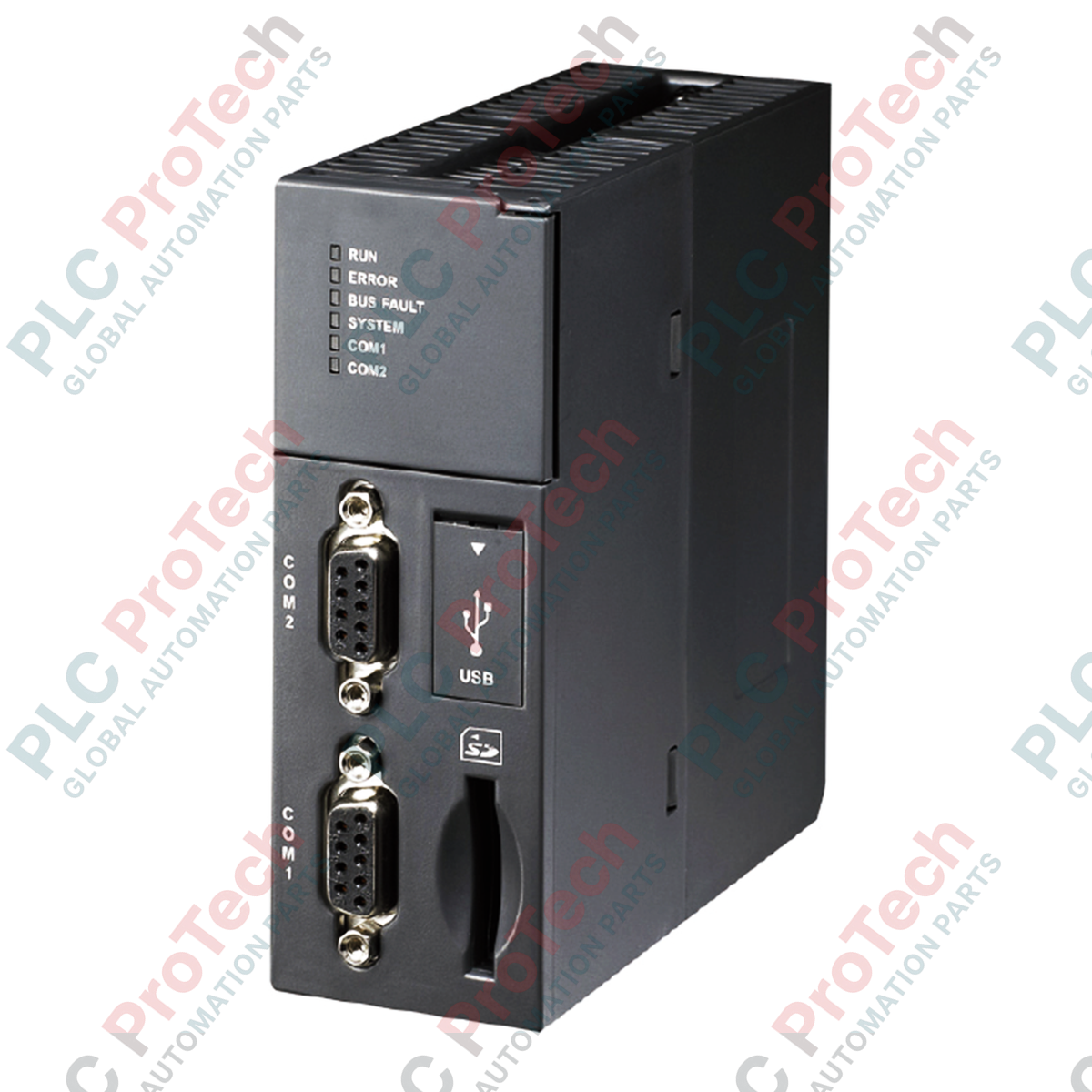

وحدة CPU معيارية لوحدة التحكم المنطقية القابلة للبرمجة من سلسلة AH500، DELTA AHCPU510-RS2

نظرة عامة على التحكم في أتمتة البنية التحتية عالية الكثافة.

يُعد AHCPU510-RS2 (AHCPU510-RS2) وحدة معالج متحكم منطقي قابل للبرمجة معيارية عالية الأداء من الفئة المتوسطة إلى العليا، وقد صُممت ضمن منظومة Delta الرائدة من سلسلة AH500. وطُوّر محرك الأتمتة هذا لإدارة التنفيذ المحلي عالي الكثافة إلى جانب توجيه ناقلات المجال متعددة البروتوكولات، إذ يوفر قدرة معالجة حتمية للتطبيقات المعقدة والموزعة. وفي تخطيطات الآلات الصعبة، مثل منشآت مناولة المواد واسعة النطاق، وشبكات توزيع المياه البلدية، وخطوط تصنيع الورق، ومحطات التدفئة والتهوية وتكييف الهواء المركزية المؤتمتة، يضمن AHCPU510-RS2 استمرارية التشغيل ويقلل فترات التوقف الهندسية غير المتوقعة بفضل سرعات التنفيذ الفائقة، وبنية الذاكرة غير المتطايرة الواسعة، ومعمارية الحفاظ على البيانات دون بطارية. وتمكّن إمكانات تصحيح الأخطاء المتقدمة عبر الإنترنت فنيي الصيانة من تطبيق تعديلات البرنامج دون تعطيل دورات التشغيل الجارية في أرضية المصنع.

إمكانات المعالج وبنية النظام

تم تصميم نواة الحوسبة الداخلية لمعالج سلسلة AH500 خصيصًا لإدارة المهام المتوازية على مستوى العتاد والتواصل الشبكي السريع:

• طبقة التنفيذ عالية السرعة: تعالج تعليمات LD القياسية خلال 0.1 ميكروثانية، موفرةً فترة تنفيذ نموذجية تبلغ 0.3 ملليثانية لكل 1K خطوة للحفاظ على التزامن الفعلي الصارم مع العمليات المادية.

• الحفاظ على البيانات دون بطارية: يلغي إجراءات الصيانة باستخدام ذاكرة داخلية غير متطايرة للاحتفاظ بسجلات النظام وبرنامج السلم بشكل دائم، مما يزيل مخاطر الأعطال الهيكلية المرتبطة ببطاريات الليثيوم الاحتياطية المستنفدة.

• مصفوفات الاتصال التسلسلي متعددة الأوضاع: تدمج وصلتي اتصال تسلسلي قابلتين للتهيئة برمجيًا، وتدعم أصليًا واجهات RS-232 وRS-422 وRS-485، مع الوصول إلى معدلات نقل بيانات تصل إلى 921.6 كيلوبت في الثانية.

• محرك شامل متعدد اللغات: متوافق بالكامل مع معيار البرمجة الدولي IEC 61131-3 للتحكم، مما يتيح للمطورين دمج هياكل مخطط السلم (LD)، ومخطط الوظائف التسلسلية (SFC)، ومخطط الكتل الوظيفية (FBD)، وقائمة التعليمات (IL)، والنص المنظم (ST) ضمن صورة تشغيل واحدة.

معلمات الهندسة الأساسية

توضح بيانات المواصفات التالية الحدود الميكانيكية والكهربائية وحدود الأداء التي تم التحقق منها لنشر أنظمة الأتمتة:

قاعدة المعرفة التقنية والاستفسارات الشائعة

كيف تفيد مصفوفة المقاطعات المخصصة للأجهزة وعددها 256 في تتبع العمليات عالية السرعة؟

يتميز AHCPU510-RS2 بـ256 مقاطعة مخصصة للأجهزة، تشمل المشغلات المؤقتة، وتغيرات الإدخال/الإخراج المادية عالية السرعة، وانتقالات الإشارات الخارجية، وحزم الاتصالات، وأحداث عتبة الجهد المنخفض. عند استيفاء شرط المقاطعة، تجمّد وحدة المعالجة المركزية فورًا حلقة فحص البرنامج الرئيسية لتنفيذ روتين المقاطعة المخصص خلال ميكروثوانٍ، مما يتيح لوحدة التحكم التقاط الأحداث العابرة التي كان من الممكن تفويتها أثناء تنفيذ الكود التسلسلي العادي.

ما الميزة الوظيفية لنظام تبادل البيانات الآلي PLC Link؟

تتيح أداة PLC Link الأصلية للمعالج إنشاء شبكات مشاركة بيانات آلية عالية السرعة عبر شبكات RS-485 Modbus دون الحاجة إلى كتل تعليمات الاستقصاء اليدوي داخل كود منطق السلم. ومن خلال تعريف جداول ربط الذاكرة المشتركة في معالج إعدادات الأجهزة، تدير وحدة المعالجة المركزية عكس البيانات في الخلفية تلقائيًا عبر عدة محركات تردد متغير أو وحدات PLC ثانوية، مما يتيح دورات المعالجة للحلقات الآلية الحرجة.

ما قيود الذاكرة المحددة التي تنطبق على فتحة توسيع بطاقة SD المدمجة؟

تقبل فتحة SD المدمجة بطاقات توسيع ذاكرة قياسية بسعة تخزين قصوى تبلغ 2 غيغابايت. وتُخصص هذه المساحة لتسجيل بيانات العمليات تلقائيًا، ونسخ إعدادات النظام احتياطيًا، وتخزين ملفات الوصفات، وتسجيل الأعطال السابقة. ولا يمكن استخدامها لتوسيع كتلة ذاكرة تنفيذ البرنامج النشطة البالغة 64K خطوة.

إرشادات التشغيل الميداني والسلامة

• الحدود الحرارية للهيكل ومسار التركيب: ثبّت اللوحة الخلفية AH500 رأسيًا داخل صندوق تحكم صلب منخفض الاهتزاز. ولضمان تدفق هواء حراري حملي فعال عبر فتحات تهوية هيكل المعالج، حافظ على خلوص مفتوح لا يقل عن 50 مم أعلى مجموعة الوحدات وأسفلها. راقب الجزء الداخلي للخزانة للتأكد من أن كتل التوسعة عالية الكثافة لا تؤدي إلى تجاوز الهواء المحيط لحدود التشغيل المقدّرة.

• تخطيط إنهاء الشبكة التسلسلية والتدريع: عند تشغيل المنافذ التسلسلية RS-485 بمعدل البود الأقصى البالغ 921.6 كيلوبت/ثانية، استخدم سلك اتصالات محميًا ومجدول الأزواج عالي الجودة. وصّل مقاومة إنهاء بمطابقة ممانعة قدرها 120 أوم عبر خطي البيانات الفعليين عند طرفي مسار الشبكة الأقصيين لقمع انعكاسات الإشارة. أوصل درع الضفيرة النحاسية بنقطة تأريض نجمية واحدة داخل الصندوق المركزي للتخلص من الضوضاء ذات النمط المشترك.

• حدود الاحتفاظ بالطاقة لمكثف ساعة الوقت الحقيقي (RTC): نظرًا لأن وحدة المعالجة المركزية هذه تستخدم بنية خالية من البطارية، تعتمد ساعة الوقت الحقيقي (RTC) الداخلية بالكامل على مكثف تخزين مدمج عالي السعة لتتبع الوقت أثناء انقطاع الطاقة الكامل. إذا تُرك النظام دون طاقة لأكثر من 30 يومًا متتاليًا، فسيفرغ المكثف وستُعاد معلمات التقويم إلى القيم الأساسية، مما يتطلب إعادة ضبطها يدويًا عبر أداة البرمجة Mini-USB.
